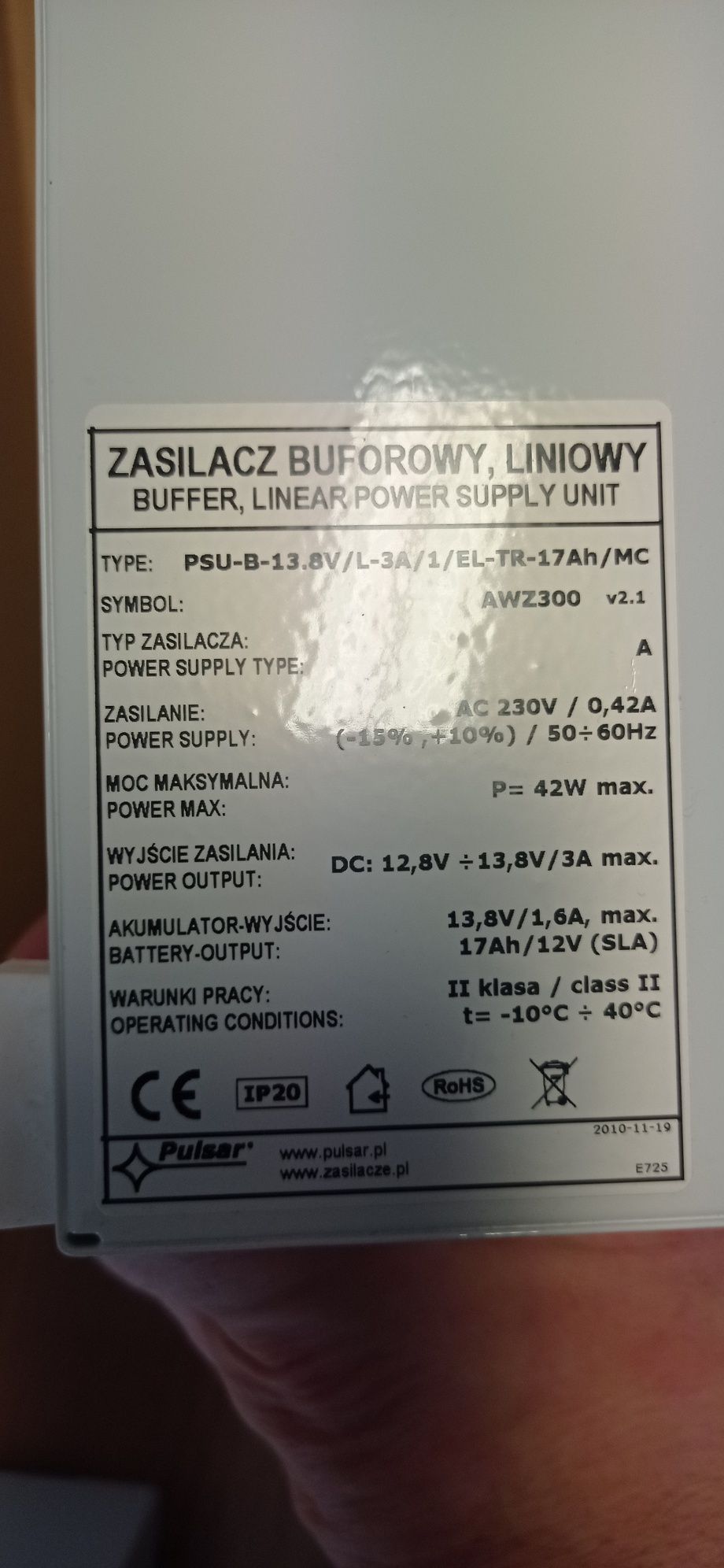

ZASILACZ BUFOROWY LINIOWY
PSU-B-13,8V/L-3A/1/EL-TR-17Ah/MC
AWZ 300
PARAMETRY TECHNICZNE
Napięcie zasilania 230V/AC 50Hz (-15%,+10%)
Transformator TR 80VA
Napięcie wyjściowe Uout
*12,8V÷13,8Vdc
13,8Vdc – nom.
(13,4Vdc-3A)
Prąd wyjściowy Iout 3A (const.)
Moc P 42W max
Zabezpieczenie przed zwarciem (SCP)
I stopien = 200% ÷ 250% mocy zasilacza
ograniczenie elektroniczne prądu i/lub uszkodzenie
bezpiecznika topikowego w obwodzie akumulatora
II stopień = 110% ÷ 150% mocy, bezpiecznik
PTC, ponowne uruchomienie ręczne (odłączenie
obwodu wyjściowego DC)
Zabezpieczenie przed przeciążeniem (OLP)
110% ÷ 150% -65ºC÷25ºC mocy zasilacza -
ograniczenie prądu poprzez bezpiecznik
powracalny PTC, ponowne uruchomienie ręczne
(odłączenie obwodu wyjściowego DC)
Zabezpieczenie akumulatora przed nadmiernym
rozładowaniem (UVP) U10V (+/- 5%)
Prąd ładowania akumulatora Iacc 1,6A - Iout=0A
0,7A/24h (Iśr/24h)
F2 bezpiecznik w obwodzie pierwotnym transformatora T 630mA (250V)
Prąd obwodu pierwotnego transformatora 420 mA- 3A (-15%,+10%)
Zabezpieczenie termiczne transformatora 130ºC
F1 bezpiecznik w obwodzie akumulatora F 5A
Akumulator 17Ah/12V SLA
Obciążalność wyjścia TAMPER 500mA-30Vdc max.
Obudowa IP IP 20
Temperatura pracy -10ºC÷40ºC
Wilgotność względna RH 90 [%] (max.)
Wymiary (szer x wys x głęb) 235 x 305 x 98 (90+8)
[-/+2] [mm]
Waga 3,5 [kg] netto / 3,6[kg] brutto
BEZ ALUMULATORA!
DOSTĘPNE 1SZT.
Zasilacz nie używany.
