Regulator PWM silnika DC 6-60V 30A z obudową i wyświetlaczem

Sterownik prędkości obrotowej do wentylatorów i silników elektrycznych prądu stałego o napięciu od 6 do 60V stosowany zwykle w maszynach, pojazdach itp.

Regulacji dokonujemy widocznym potencjometrem na przewodzie ok. 20 cm.

Regulator posiada włącznik.

Przy zaniku zasilania regulator pamięta stan włącznika (przy zaniku napięcia i włączonym regulatorze, regulator włączy się po powrocie zasilania).

Regulator pozwala również na pracę z np. oświetleniem (zwykłe żarówki 6-60V czy np. grzałki elektryczne 6-60V).

Regulacja odbywa się w technologii impulsowej PWM, więc straty mocy są niewielkie (regulator wyposażony jest w fabryczne radiatory i obudowę).

Układ jest niezawodny i wysokiej wydajności. Duże aluminiowe radiatory na tranzystorach MOSFET. Zastosowane tranzystory posiadają niskie opory przewodzenia.

Dane techniczne:

Płynna regulacja obrotów w zakresie: 0%, 5 - 100 %;
Regulator posiada funkcję wyłączenia i włączenia w wybranych ustawieniach;
Włącznik i wyłącznik w potencjometrze;
Niski poziom generowanych zakłóceń;

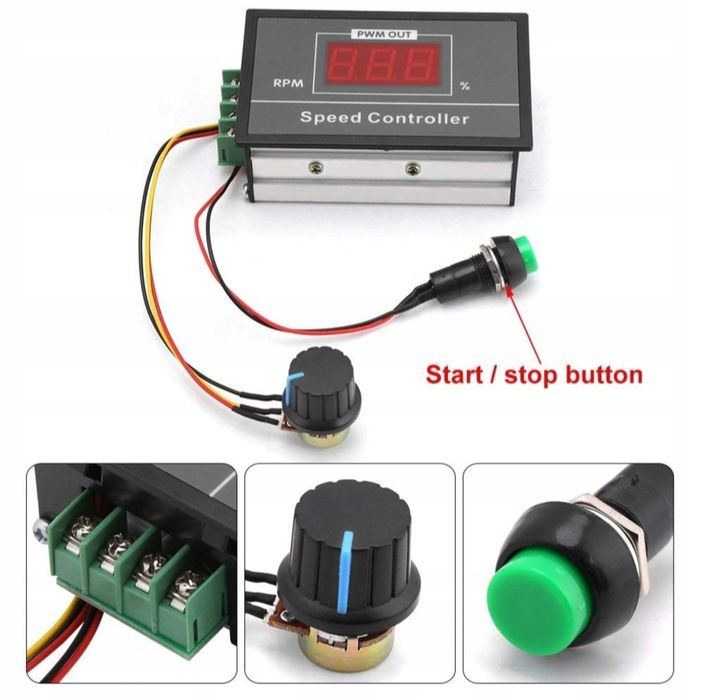

Przycisk włącznika na gwint 12 mm
Prąd spoczynkowy: 0,025A
Zasilanie - 6-60V DC;
Częstotliwość PWM: 15kHz
Wymiary obudowy 95 x 60 x 32 mm;
Potencjometr zamocowany na przewodzie ok. 20 cm
Potencjometr 100K Ohm z plastikową gałką;
Otwory montażowe na płytce;
Obudowa posiada otwory wentylacyjne;
Waga: 114 g

Zastosowania:

Regulacja obrotów silników DC do 30A (chwilowo);
Regulacja natężenia światła (ściemniacz) LED;
Płynna regulacja obrotów silników DC;
Sterowanie cewkami zaworów;
Regulacja temperatury grzałek, grzejników itp.

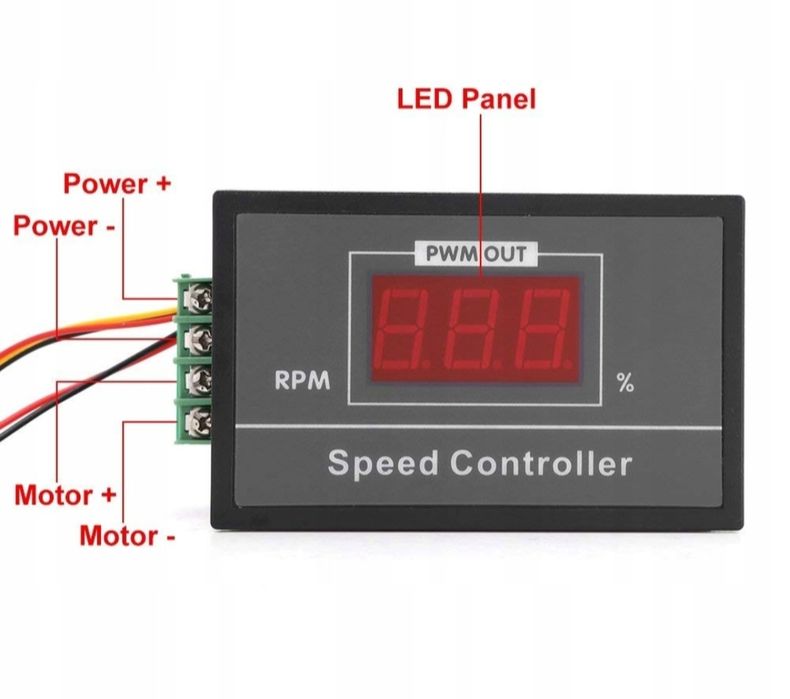

Schemat podłączenia

Podłączenie regulatora jest bardzo proste. Podłączamy 4 przewody do zacisków regulatora według kolejności:

Motor - Wyjście - (silnik lub inne)
Motor + Wyjście + (silnik lub inne)
Power + Wejście + (akumulator, zasilacz)
Power - Wejście - (akumulator, zasilacz)
