Połączenie ramki stykowej i osłony procesora

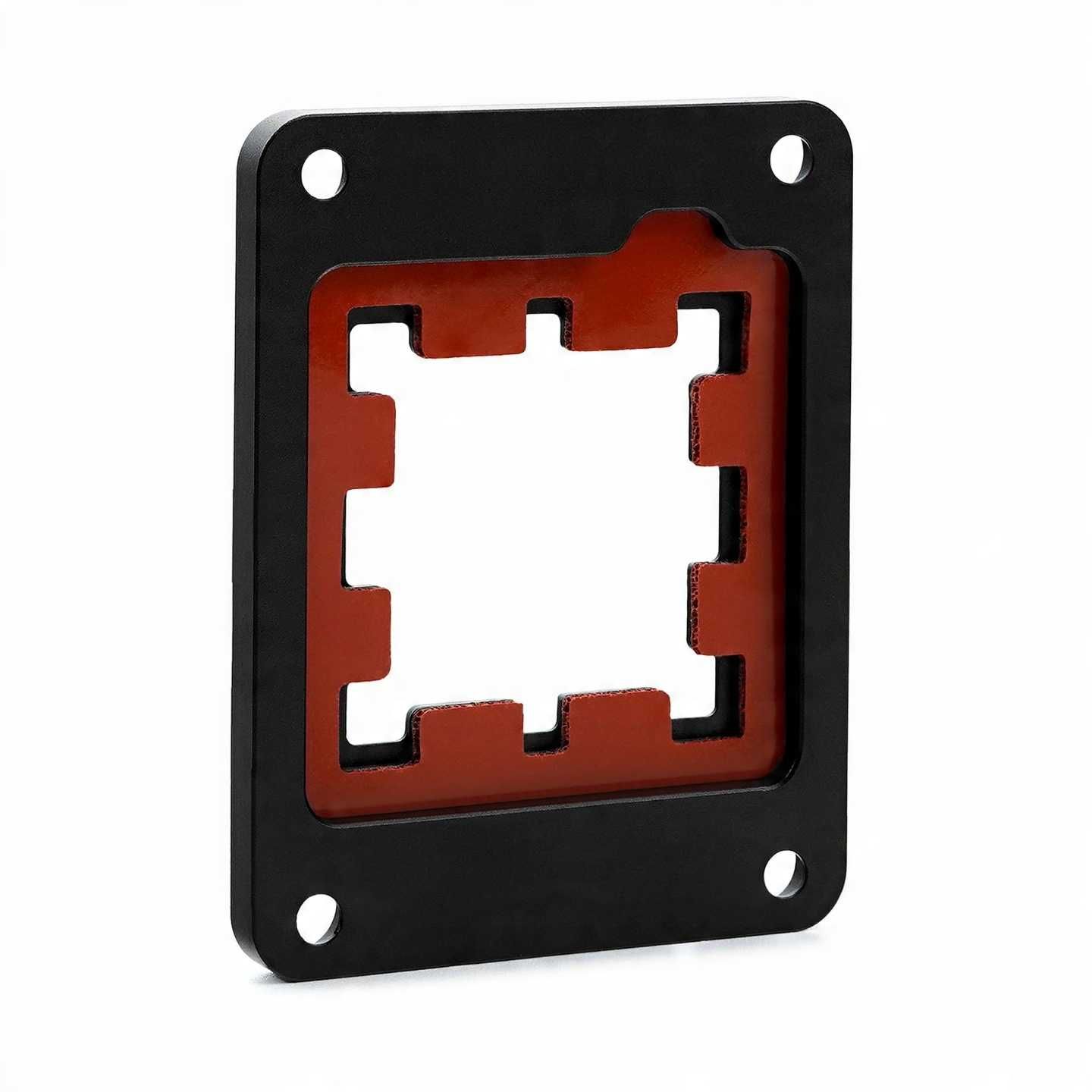

Ramka kontaktowa i uszczelniająca AM5 to połączenie ramki stykowej i osłony procesora dla procesorów AMD Ryzen-7000. Jako ramka kontaktowa, ramka kontaktowa i uszczelniająca AM5 zapewnia optymalny docisk procesora do gniazda, podczas gdy opcjonalna, dołączona wkładka wykonana z pianki silikonowej służy do ochrony odsłoniętych elementów procesora.

Zawiera rozpraszacz ciepła
Zastępuje SAM płyty głównej
Wykonane z anodyzowanego aluminium
Zoptymalizowany kontur wewnętrzny zapewniający równomierny rozkład ciśnienia

Precyzyjnie wyfrezowany wewnętrzny kontur ramki kontaktowej i uszczelniającej AM5 tworzy wiele punktów styku z rozpraszaczem ciepła w porównaniu ze standardowym SAM. Te punkty kontaktowe równomiernie rozkładają nacisk na procesor. Zapewnia to równomierne przyleganie powierzchni stykowych procesora do styków gniazda. Można w ten sposób uniknąć na przykład problemów z wykryciem pamięci systemowej.

Innowacyjna wkładka z pianki silikonowej zapewniająca ochronę i uszczelnienie

Ramka stykowo-uszczelniająca AM5 jest wyposażona w wkładkę z pianki silikonowej. Można go umieścić na płytce PCB procesora, podobnie jak w przypadku AMD Ryzen 7000 CPU Guard. Podczas montażu ramki kontaktowej i uszczelniającej AM5 szczelina pomiędzy rozpraszaczem ciepła a ramą aluminiową jest uszczelniana pianką silikonową poprzez dociśnięcie pianki do płytki drukowanej. Zapobiega to przedostawaniu się pasty termicznej lub ciekłego metalu na niezabezpieczone elementy procesora. Wkładka piankowa jest opcjonalna w przypadku stosowania z pastami termicznymi, ale obowiązkowa w przypadku stosowania z ciekłym metalem.

Przyjazny dla użytkownika montaż z wyraźnym oznakowaniem i kompatybilnością

Aby uprościć instalację, na górze ramy stykowo-uszczelniającej AM5 znajduje się odpowiednie oznaczenie. Ponieważ gniazdo posiada wybrzuszenie na górnej – „północnej” – krawędzi, montaż jest możliwy tylko w jednym kierunku. W zestawie cztery śruby do montażu ramy i zapewniona jest kompatybilność z płytami tylnymi Thermal Grizzly AM5.

Kompatybilność z Ryzenem 8X00G

”

1x ramka stykowa i uszczelniająca AM5
1x arkusz izolatora czerwony/czarny
4x śruby z łbem stożkowym, gwint UNC 1/4"
1x klucz nasadowy sześciokątny 5/64"
1x klucz kątowy Torx T20
