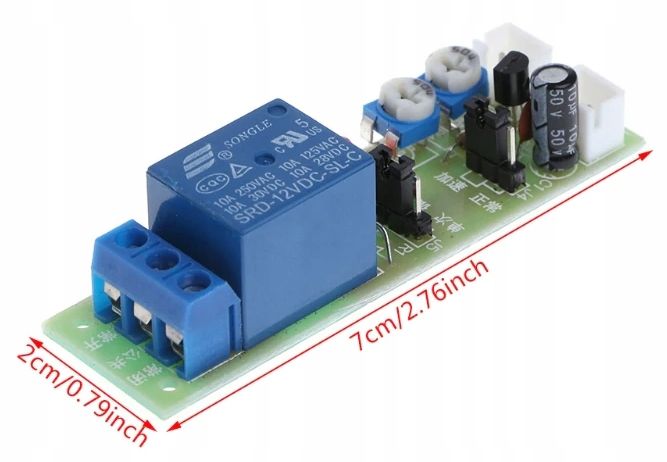

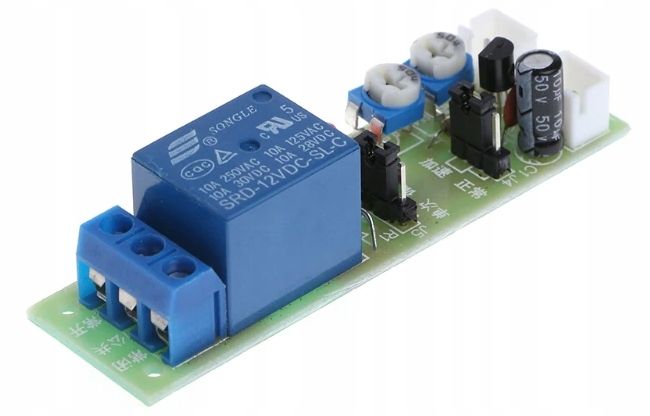

Praktyczny moduł przekaźnika czasowego z regulowanym czasem załączenia.

W momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika. Przekaźnik może zatem realizować funkcję włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia)

Specyfikacja:

Napięcie zasilania: 12V DC
Zakres czasowy: 1s–100s lub 1s–15 minut (regulowane potencjometrem)
Obciążenie styków przekaźnika: do 10A (AC 250V lub DC 30V)
Regulacja czasu: za pomocą potencjometrów
Łatwa instalacja: złącza śrubowe do podłączenia przewodów
Diody sygnalizacyjne: wskazujące stan pracy modułu

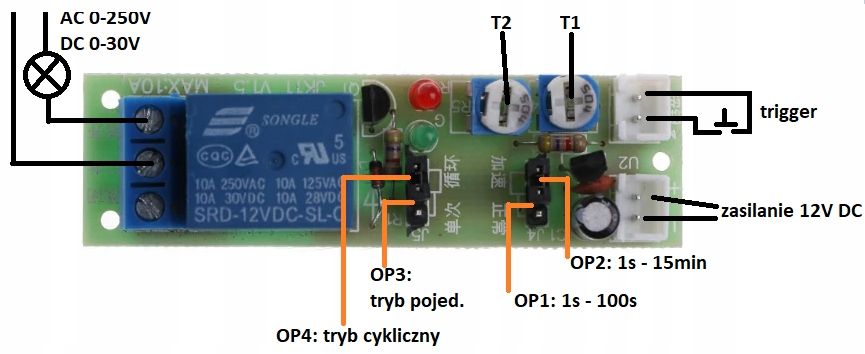

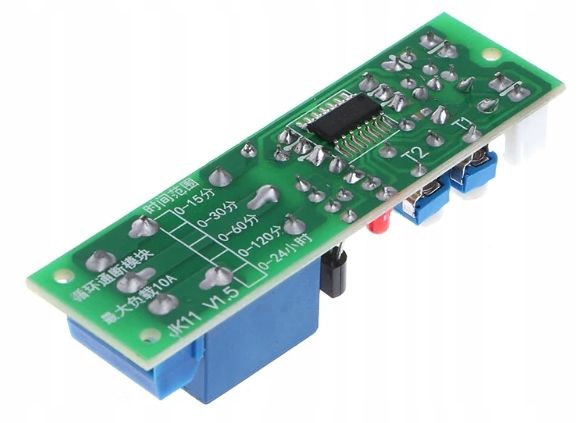

Regulacja czasu:

zworka w pozycji OP1 - zakres od 1 sekundy do 100 sekund.
zworka w pozycji OP2 - zakres od 1 sekundy do 15 minut.
potencjometr T1: regulacja czasu włączenia przekaźnika
potencjometr T2: regulacja czasu wyłączenia przekaźnika (w trybie cyklicznym)
Tryby pracy:

zworka w pozycji OP3 - tryb pojedynczy, tzn po włączeniu i wyłączeniu przekaźnika moduł przechodzi w stan oczekiwania na sygnał triggera
zworka w pozycji OP4 - tryb pracy cyklicznej, tzn po włączeniu i wyłączeniu przekaźnika następują kolejne sekwencje włączenia/wyłączenia przekaźnika. W trybie cyklicznym potencjometrem T2 reguluje się odstęp pomiędzy załączeniami przekaźnika.
Triggerem jest zwarcie styków oznaczonych jako trigger.
