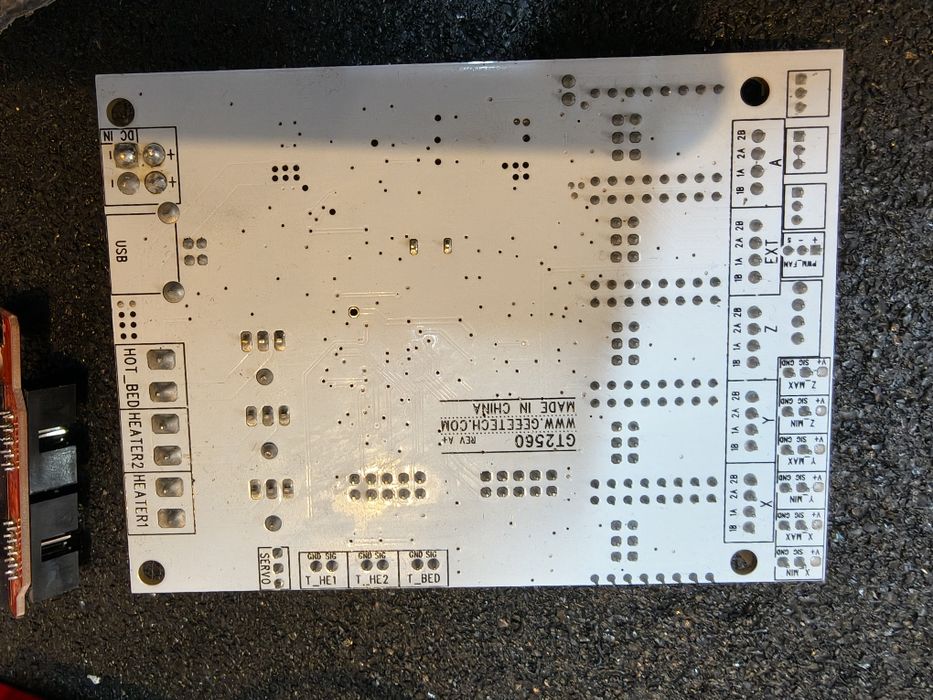

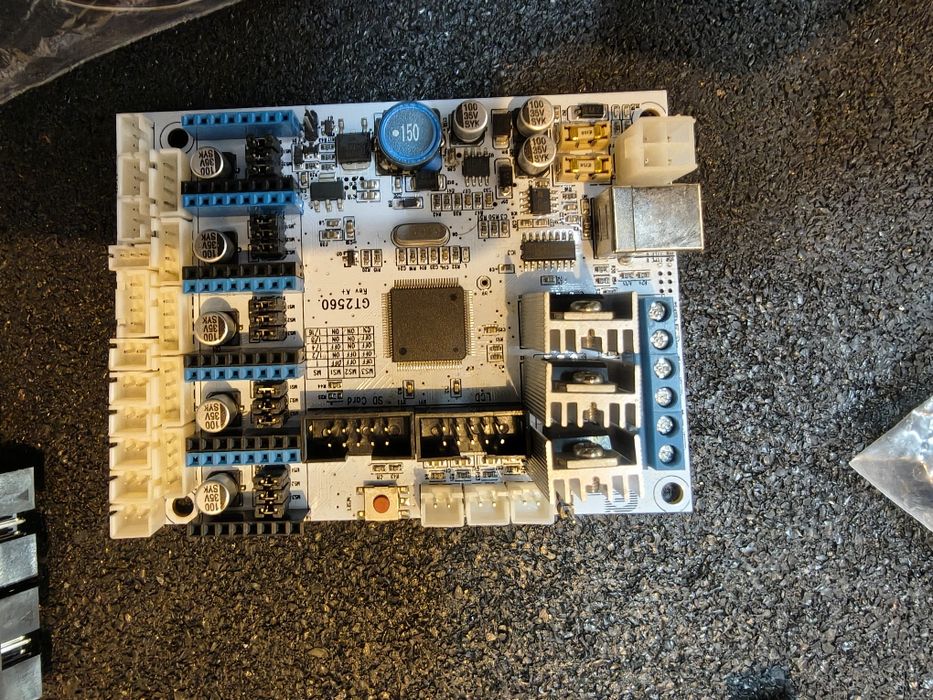

Płyta główna do drukarki 3d.
Firmy geeetech GT2560
Używana w pełni sprawna w zestawie to co na zdjęciu

GT2560 to kompaktowa płyta, która łączy w sobie potężne funkcje Arduino Mega2560 + Ultimaker oraz Arduino Mega2560 + RAMPS 1.4 zarówno pod względem oprogramowania, jak i sprzętu, a dodatkowo oferuje więcej funkcji premium: uproszczone interfejsy skutecznie eliminują zbędne problemy, a dobrze uporządkowane, wysoko zintegrowane rozmieszczenie elementów oszczędza miejsce i ułatwia montaż w większości zastosowań.

5 silników krokowych, wymienne moduły sterujące, potężny procesor ATmega2560 z pamięcią 256 kB, częstotliwość pracy 16 MHz, wysokowydajny konwerter USB-serial FT232RQ — wszystko to sprawia, że GT2560 jest idealnym wyborem na płytę sterującą do drukarki 3D. Co więcej, GT2560 może pracować z zasilaniem od 12 V do 24 V, co zapewnia wyższy moment obrotowy i wyższą prędkość obrotową.

Cechy:

Zintegrowana z potężnymi funkcjami zestawów Arduino Mega2560 + Ultimaker oraz Arduino Mega2560 + RAMPS 1.4; GT2560 może całkowicie je zastąpić zarówno pod względem oprogramowania, jak i sprzętu, a dodatkowo jest bardziej kompaktowa, zapewnia wygodniejsze podłączenia i większą stabilność.

Zastosowano ATmega2560 jako główny układ sterujący, w połączeniu z wysokowydajnym konwerterem USB-serial FT232RQ.

Zasilanie: napięcie pracy 12–24 V; podwójny system zasilania oddzielnie dla stołu grzewczego i części logicznej; zapewniono również ochronę przed przeciążeniem.

Głów obwód wykorzystuje bezpiecznik SMD, a dioda dodana do portu zasilania zapewnia ochronę przed odwrotną polaryzacją dla całego układu; ponadto port USB 5 V jest chroniony przez bezpiecznik samoresetujący 500 mA.

Trzy wyjścia na wentylatory 12 V oraz jedno wyjście PWM dla diod LED lub innego oświetlenia.

Trzy tranzystory MOSFET 55 A (z diodami LED sygnalizującymi działanie — rzeczywista wydajność zależy od płytki PCB i złącz). Wszystkie trzy MOSFET-y są wyposażone w radiatory, co zapewnia odpowiednie odprowadzanie ciepła i stabilną pracę.

Obsługa sterowników krokowych A4988/TMC2100/TMC2208 (3 dla osi X/Y/Z oraz 2 dla ekstruderów).

Trzy wejścia dla czujników temperatury (zalecany termistor 100 kΩ).

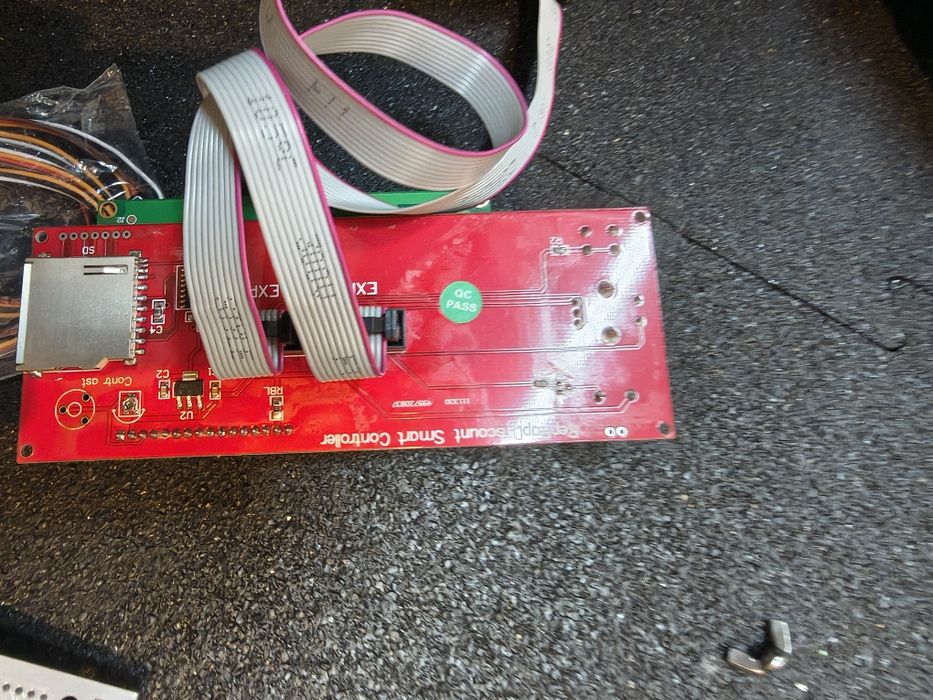

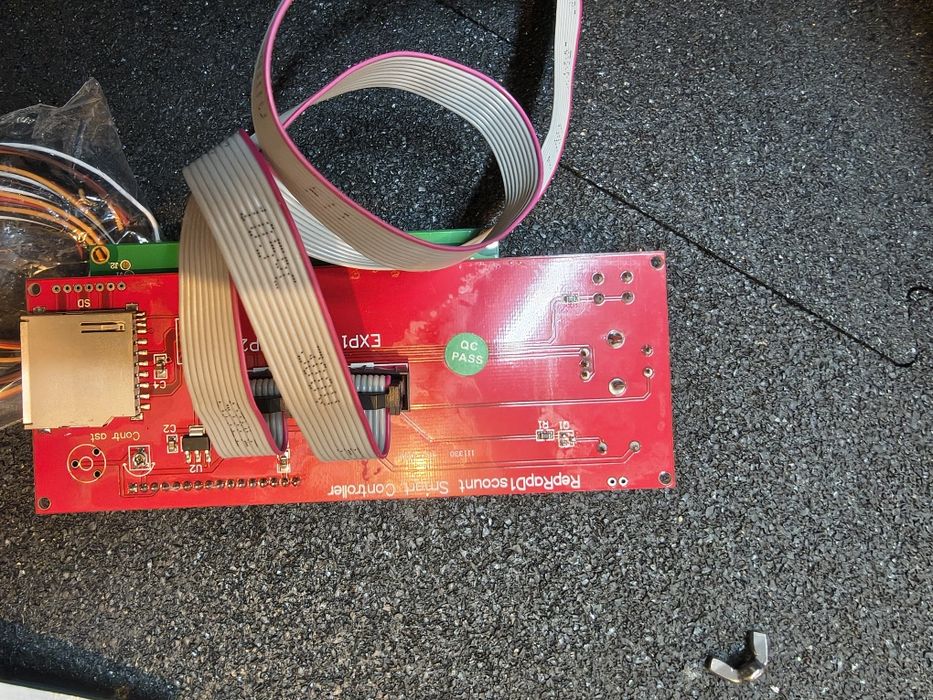

Rozszerzone złącza dla LCD i karty SD, kompatybilne zarówno z LCD2004, jak i LCD12864, umożliwiają drukowanie bez udziału komputera.

Oprogramowanie układowe to popularny Marlin, znany ze stabilności, łatwości obsługi i wysokiej wydajności.
