Regulator temperatury dla dla transformatorów średniego napięcia żywicznych i suchych

Nowa seria urządzeń o rewolucyjnej charakterystyce dzięki osiągom, niezawodności i kompletnemu programowi ochrony termicznej transformatorów żywicznych i suchych.

W urządzeniach tych nie stosowano wyspecjalizowanych przekaźników ochronnych o stałej charakterystyce, lecz stworzono serię modułów, które mogą być konfigurowane zgodnie z wymaganiami komunikacji i zdalnego nadzoru.

SPECYFIKACJA TECHNICZNA

WYMIARY

100 x 100 mm - DIN43700 – głębokość 130 mm (łącznie z zaciskami)

Wycięcie w panelu 92 x 92 mm

ZASILANIE

Wartości znamionowe: 24-240 V ac-dc

V DC z odwracalną polaryzacją

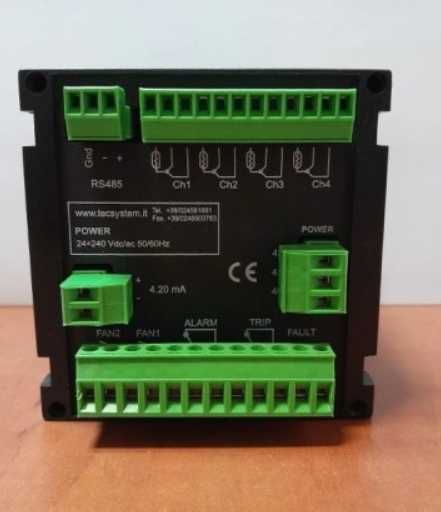

WEJŚCIA

4 wejścia czujników RTD Pt100 - 3-przewodowe

Odłączalne zaciski tylne

Kanały wejściowe zabezpieczone przed zakłóceniami elektromagnetycznymi

Kompensacja długości kabli czujników do 500 m (1mm2)

WYJŚCIA

2 przekaźniki alarmu (ALARM-TRIP)

2 przekaźniki dla sterowania wentylatora (FAN1 i FAN2)

1 przekaźnik błędu czujnika lub nieprawidłowego funkcjonowania (FAULT)

Obciążalność styków wyjściowych: 10A - 250 V AC

TESTY I OSIĄGI

Montaż zgodny z wymaganiami CE

Ochrona przed zakłóceniami elektromagnetycznymi zgodnie z CEI-EN 61000-4-4

Wytrzymałość dielektryczna: 1500 V AC przez 1 minutę pomiędzy przekaźnikami a czujnikami, przekaźnikami a zasilaniem, zasilaniem a czujnikami

Dokładność: ± 1% pełnego zakresu pomiarowego ± 1 cyfra

Temperatura robocza otoczenia: od -20 °C do +60°C

Wilgotność: 90% bez kondensacji

Samogasnąca obudowa NORYL UL 94V0

Obudowa przednia z polikarbonu IP65

Pobór mocy: 7.5VA

Przechowywanie danych: minimum 10 lat

Cyfrowa liniowość sygnału czujnika

Obwód autodiagnostyki

Opcja: przystosowanie do warunków tropikalnych

WYŚWIETLANIE I ZARZĄDZANIE DANYMI

2 wyświetlacze o wysokości 13 mm, 3 cyfry do wyświetlania temperatury i komunikatów oraz kanałów

3 diody LED do wyświetlenia stanu alarmów dla wybranego kanału

3 diody LED do wyświetlenia FAN1 i FAN2

Zakres kontrolowania temperatury od 0°C do 240°C

2 wartości progowe alarmu dla kanałów 1-2-3

2 wartości progowe alarmu dla kanału 4

2 wartości progowe załączania-wyłączania (ON-OFF) wentylatora

Diagnostyka czujników (Fcc-Foc)

Diagnostyka przechowywania danych (Ech)

Automatyczne wyświetlenie nieprawidłowego programowania

Możliwość ustawienia automatycznego skanowania kanałów, kanału priorytetowego, ręcznego skanowania

Zapamiętywanie maks. temperatur, alarmów i błędu czujnika

Przycisk Reset alarmu na panelu przednim

Funkcja Voting

Funkcja Intellifan

Obudowa przednia z poliwęglanu IP-65

Cyfrowe wejście RS485 MODBUS RTU

UWAGA TOWAR NOWY - NIE UŻYWANY
