Jedna z ciekawszych i bardziej unikatowych kart na złącze isa jakie powstały produkt amerykańskiej firmy Turtle Beach .
Karta kombajn muzyczny , marzenie wielu ówczesnych muzyków i osób zajmujących się nagrywaniem dźwięku i syntezą midi o nieosiągalnych dla innych kart parametrach technicznych.
Niezwykle bogate oprogramowanie zmieniało tą kartę w prawdziwy kombajn muzyczny do tworzenia i obróbki muzyki.

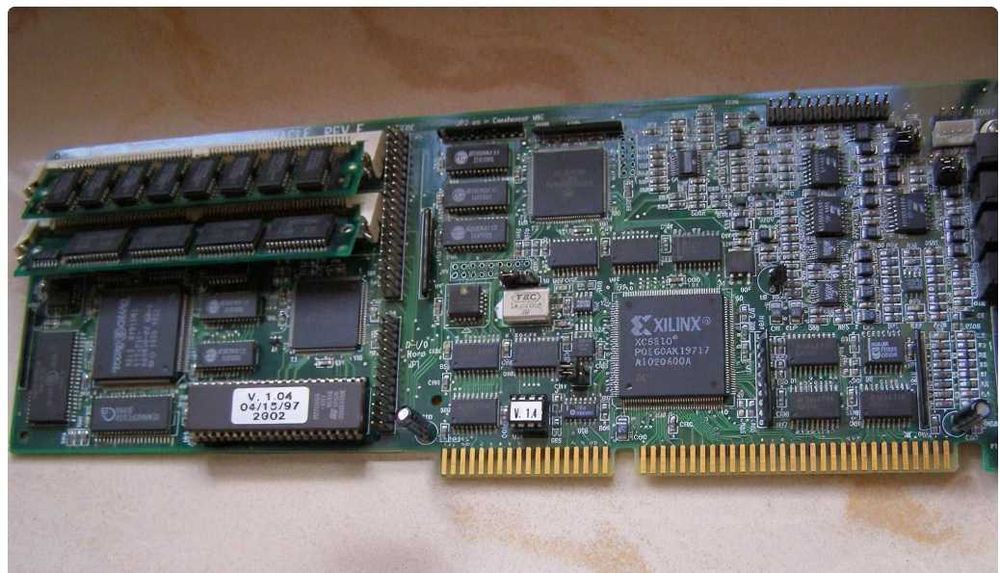

Jest to ostatnia, najbardziej zaawansowana karta muzyczna z kolekcji multisound wyprodukowana przez firmę Turtle Beach , oparta na architekturze Hurricane (nie korzysta z DMA ), posiadająca dodatkowy 26 pinowy konektor wavetable oraz dwa sloty na pamięć sim 72 pin dla wgrywania dodatkowych banków dźwiękowych.
Karta sprawna działająca kości ramu w zestawie. Stan jak nowy . Sprawna podłączona do komputera , sprawdzona, działająca u mnie działa w komputerze z systemem windows 98.
Całość opisu do znalezienia na stronie retrosoundcards wiele opisów w sieci sterowniki dostępne ram , jeśli potrzeba więcej dostępny bez problemu do dokupienia .

Specyfikacja Turtle Beach Pinnacle Rev f

Ogólne
Szyna: ISA (Plug & Play)

Próbkowanie: 8 kHz−48 kHz

Przetwornik DAC/ADC: 20-bitowy

Sprzętowa synteza Wavetable (silnik syntezatora Kurzweil)

Stosunek sygnału do szumu (SNR): >97 dB

Współczynnik zawartości harmonicznych (THD): 0.005%

Zniekształcenia intermodulacyjne (IM Distortion): 0.01%

Pasmo przenoszenia: 10 Hz−22 kHz (+0/−1 dB)

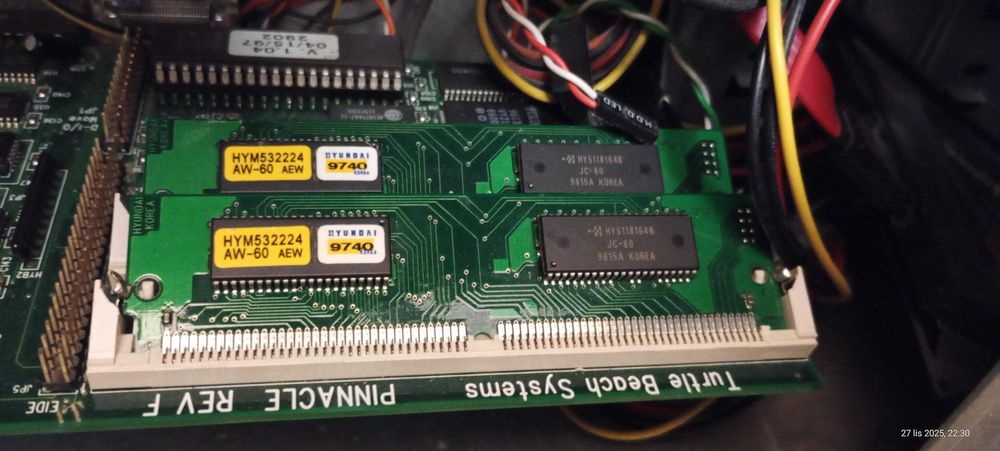

Pamięć: 4 MB ROM plus 2 sloty na moduły pamięci 72-pin SIMM do maksymalnie 48 MB

Kompatybilność: MPU-401

Opcja cyfrowego I/O (S/PDIF) z płytą rozszerzającą (daughter board)

Tryb audio: Stereo i Mono

Wyjścia/Wejścia: 1× Wejście mikrofonowe (Mic In), 1× Wejście liniowe (Line In), 1× Aux, 1× Wyjście liniowe (Line Out), 1× Port MIDI/Joystick

Szczegółowy opis
Kompatybilność: Windows 3.1, 95 oraz NT 4.0 (kompatybilność Plug’n’Play z Windows 95).

Dźwięk cyfrowy: Sprzętowy pełny dupleks, wykorzystujący architekturę Hurricane™ opartą na procesorze DSP, do jednoczesnego nagrywania i odtwarzania w jakości CD.

Przetwornik A/D (wejściowy): 20-bitowy, modulacja delta-sigma z nadpróbkowaniem 128×.

Przetwornik D/A (wyjściowy): 20-bitowy DAC delta-sigma z filtrami interpolacyjnymi 128×.

Mikser wejść analogowych: Stereo na poziomie liniowym oraz stereo na poziomie mikrofonowym (obsługuje mikrofony pojemnościowe i dynamiczne).

Mikser wyjść analogowych: Stereofoniczne wyjście liniowe składające się z DAC DSP, głównego DAC syntezatora, drugiego syntezatora i wejścia pomocniczego (Auxiliary input).

MIDI: 3 porty MIDI (48 kanałów) przypisane do zewnętrznego MIDI, głównego syntezatora Kurzweil i drugiego syntezatora Kurzweil.

Cyfrowe I/O: Wejście/wyjście S/PDIF ze złączami koncentrycznymi RCA. Dźwięk cyfrowy, wyjście głównego syntezatora Kurzweil i wejście S/PDIF mogą być kierowane na wyjście S/PDIF (wyjście drugiego syntezatora i wejście pomocnicze nie są kierowane na wyjście S/PDIF).

Stosunek sygnału do szumu: Lepszy niż 97 dB (ważony A).

THD: Lepszy niż 0.005% (ważony A).

Pasmo fazowe (Phase Response): ±0.1 stopnia.

Przesłuch stereo (Stereo Crosstalk): 100 Hz (-90 dB); 1 kHz (-90 dB); 10 kHz (-90 dB).

Zniekształcenia intermodulacyjne: Mniej niż 0.01%.

Pasmo przenoszenia: 10 Hz−22 kHz (+0/−1 dB).

Częstotliwości próbkowania: 5.5125 kHz−48 kHz.

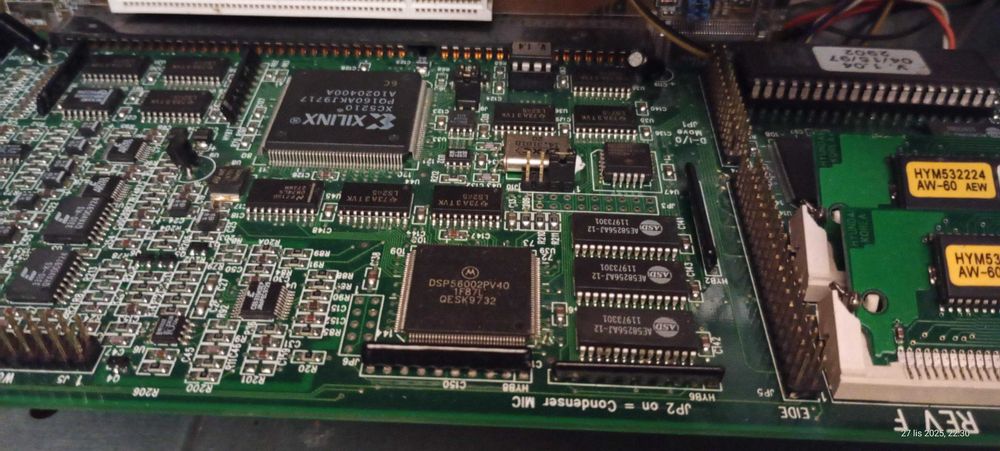

DSP: Motorola 56002 wykonuje akcelerowany przez Turtle Beach Hurricane transfer cyfrowej pamięci audio.

Interfejs Joysticka: 15-pinowy standard branżowy z portem MIDI.

Interfejs CD-ROM: Enhanced IDE.

Syntezator Master
Silnik Syntezatora: Kurzweil MASSies Synth Engine.

Interfejs MIDI/Joystick: Port MIDI kompatybilny z trybem MPU-401 UART.

Polifonia: 32-głosowa polifonia z 16 jednoczesnymi barwami dźwięku (timbres). Niezależna głośność i panorama dla każdego głosu.

Pamięć Sample RAM: Możliwość rozszerzenia pamięci sample RAM do 48 MB za pomocą standardowych 72-pinowych modułów SIMM.

Zestaw Patchy Wavetable: 4 MB General MIDI patch set skompresowany do 2 MB ROM.

Efekty cyfrowe: Dwa profesjonalnej jakości 24-bitowe procesory efektów kanałowych z chórem (chorus), pogłosem (reverb), flangerem i innymi!

Przetwornik D/A (wyjściowy): 20-bitowy DAC delta-sigma z filtrami interpolacyjnymi 128× i częstotliwościami próbkowania 44.1 kHz lub 48 kHz.
