Generator PWM 1Hz-150Khz - 3.3-30V - generator sygnału prostokątnego PWM - UART
XY-PWM to łatwy w obsłudze generator PWM z cyfrowym wyświetlaczem oraz czterema przyciskami do sterowania. Posiada wbudowany interfejs szeregowy UART umożliwiający komunikację i sterowanie z poziomu PC. Może być wykorzystany jako generator fali prostokątnej lub do zastosowań konstrukcyjnych czy dydaktycznych. Wszystkie ustawione parametry zostają automatycznie zapisane przed każdym wyłączeniem urządzenia i nie zanikają.

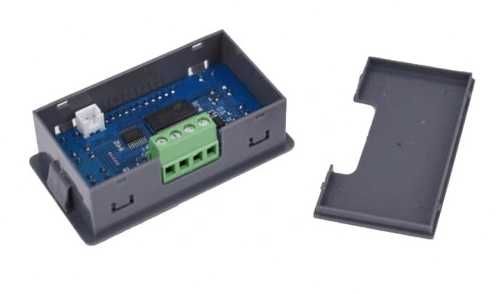

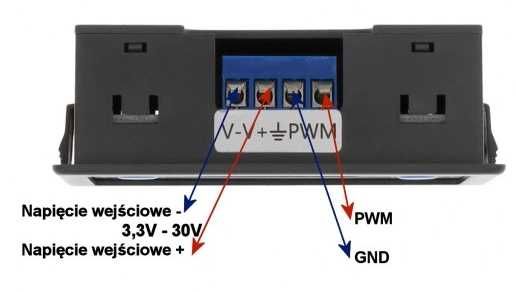

Uwaga!!! Dodatni i ujemny biegun urządzenia musi być prawidłowo podłączony, w przeciwnym razie regulator może zostać uszkodzony.

Specyfikacja:
Generator sygnału PWM
Generator fali prostokątnej
Napięcie: 3,3-30V DC
Regulacja PWM: 1% -100%
Częstotliwość PWM: 1 Hz - 150 kHz
Dokładność częstotliwości: 2%
Obciążalność wyjścia: 5 ~ 30mA
Komunikacja z komputerem przez UART
Zaciski śrubowe ARK do wygodnego i szybkiego podłączenia
Wbudowany wyświetlacz LCD

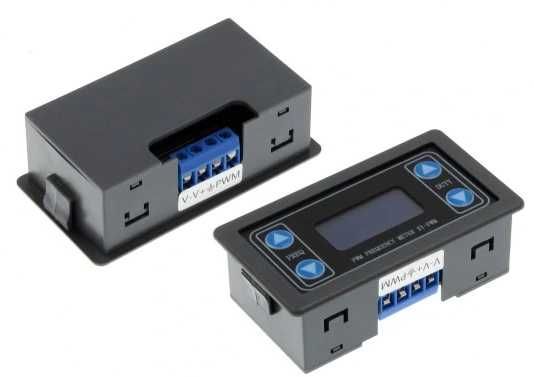

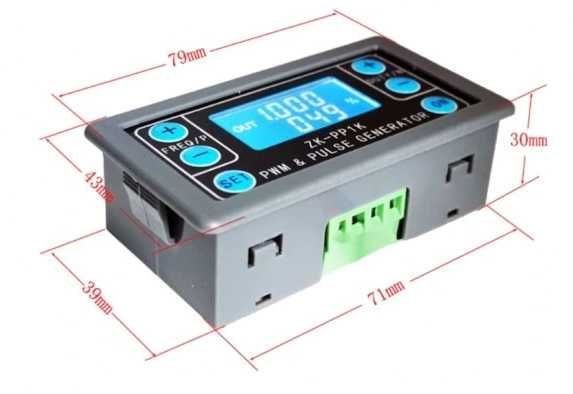

Wymiary: 79mm x 43mm x 27mm
Obudowa panelowa do umieszczenia w otworze 40mm x 73mm
Waga: 38 g
wyjście amplitudy: PWM - amplituda wejścia jest równa amplitudzie wyjścia Uwej=Uwy

Ustawianie zakresu częstotliwości:
Wejdź do interfejsu ustawień po krótkim naciśnięciu dowolnego przycisku FREQ w normalnym trybie pracy, aby wybrać zakres częstotliwości. Przełącz zakres częstotliwości. Po naciśnięciu przycisku zwróć uwagę na pozycję, w której znajduje się przecinek dziesiętny:

Wyświetlanie „XXX” bez kropki dziesiętnej, wtedy minimalna częstotliwość to 1 Hz. Zakres częstotliwości to 1 Hz ~ 999 Hz.
Wyświetlanie „X.XX”, kropka dziesiętna jest na drugiej pozycji, wtedy minimalna częstotliwość to 0,01 KHz. Zakres częstotliwości to 1,00 KHz ~ 9,99 KHz.
Wyświetlanie „XX.X”, kropka dziesiętna jest na trzeciej pozycji, wtedy minimalna częstotliwość to 0,1 KHz zakres częstotliwości to 10,0 KHz ~ 99,9 KHz.
Wyświetlanie „X.X.X”, świecą się wszystkie kropki, wtedy minimalna częstotliwość to 1 KHz. Zakres częstotliwości wynosi 1KHz ~ 150KHz.
Kontrola przez port szeregowy:
Szybkość komunikacji: 9600 bps
Data bits: 8
Stop bit: 1
Cyfra kontrolna: brak
Kontrola przepływu: brak
Ustawienia częstotliwości PWM
F101: ustaw częstotliwość na 101HZ (001 to 999)
F1.05: ustaw częstotliwość na 1.05KHZ (1.00 to 9.99)
F10.5: ustaw częstotliwość na 10.5KHZ (10.0 to 99.9)
F1.0.5: ustaw częstotliwość na 105KHZ (1.0.0 to 1.5.0)
Ustawienia zakres cyklu pracy:
DXXX: ustaw PWM zakres cyklu na XXX: (001 do 100)

Przykład: D050, ustawienie wypełnienia 50%

Odczyt parametru:
Poprawne ustawienia: DOWN

Niepoprawne ustawienia: FALL
