Zrobotyzowane stanowisko spawalnicze FANUC Arc Mate 120iC/12L wyprodukowane zostało w 2016 roku.

Oferowana zrobotyzowana stacja spawalnicza jest kompletna i składa się z następujących części:
- ramię robota: FANUC Arc Mate 120iC/12L
- kontroler: FANUC R-30iB
- pozycjoner spawalniczy: PEH 1-250 (2 szt.)
- spawarka: LINCOLN POWER WAVE S500
- uchwyt spawalniczy chłodzony cieczą: ABICOR BINZEL ABIROB W500/45
- chłodnica: LINCOLN COOLARC 50
- stacja czyszcząca uchwyt spawalniczy: ABICOR BINZEL BRS-CC
- podajnik drutu: LINCOLN 4R100 AUTODRIVE
- kaseta na szpulę drutu spawalniczego
- kurtyny świetlne SICK
- pulpit operatora (2 szt.)
- szafa sterownicza
- osłony z drzwiami serwisowymi oraz zamkiem z wyłącznikiem bezpieczeństwa
- podest

Dane techniczne poszczególnych komponentów stacji spawalniczej FANUC Arc Mate 120iC/12L

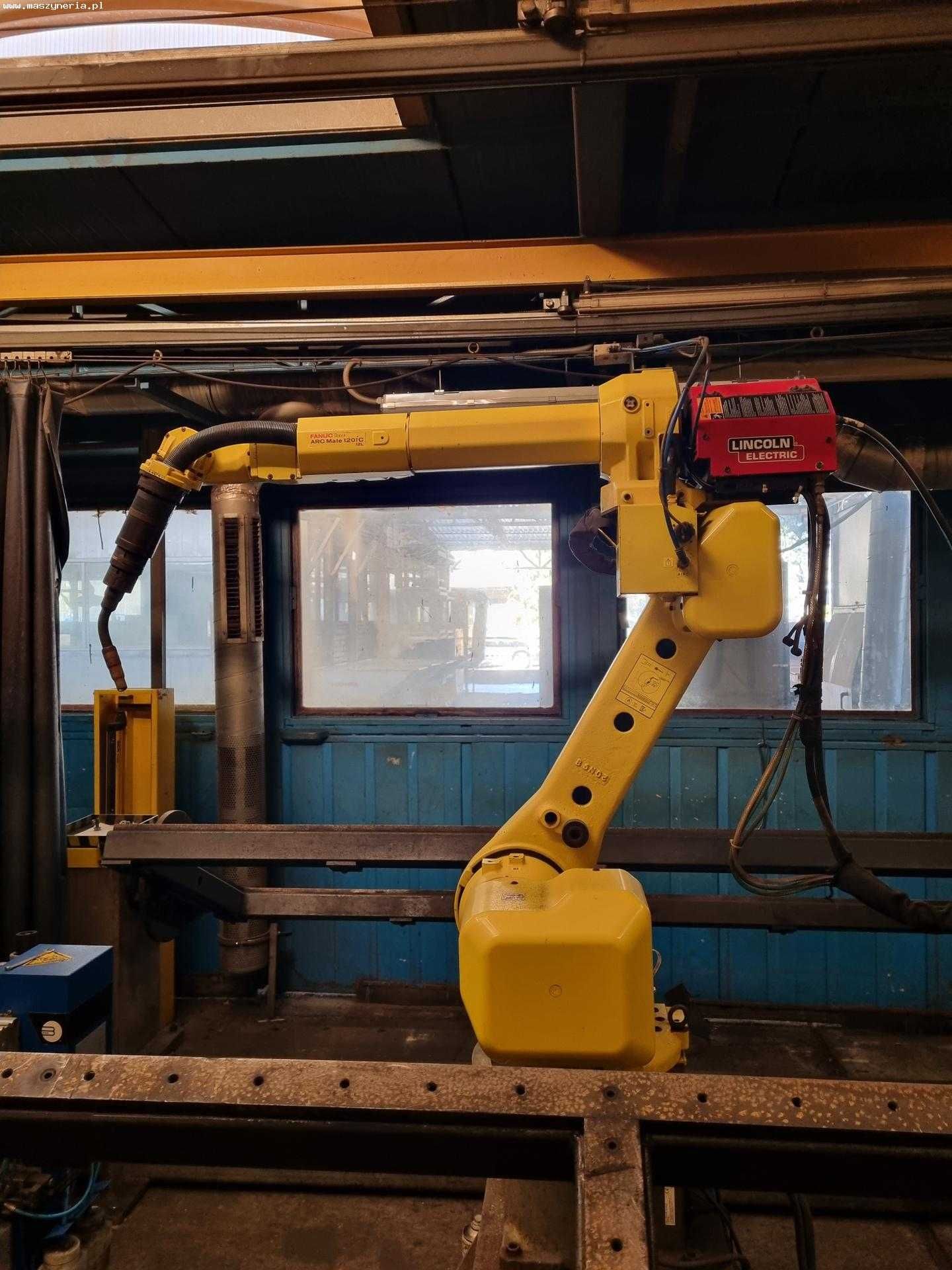

Robot spawalniczy
- liczba osi: 6
- maksymalny udźwig: 12 kg
- maksymalny zasięg ramienia: 2009 mm
- zakres ruchów osi
oś J1: ± 370°
oś J2: ± 260°
oś J3: ± 461°
oś J4: ± 400°
oś J5: ± 360°
oś J6: ± 900°
- prędkość ruchów osi
oś J1: ± 200°/s
oś J2: ± 175°/s
oś J3: ± 190°/s
oś J4: ± 430°/s
oś J5: ± 430°/s
oś J6: ± 630°/s
- dokładność powtarzalności ruchów: ± 0,008 mm
- system antykolizyjny
- pakiet Collision Guard Package
- pakiet High Sensitive Collision Detection Package
- waga: 250 kg

Obrotnik spawalniczy poziomy
- liczba osi: 1
- maksymalna waga detalu: 500 kg
- powierzchnia robocza (dł. x szer.): 2000 x 1000 mm
- odległość między tarczami: 2620 mm
- powtarzalność pozycjonowania: ± 0,15 mm
- regulacja prędkości obrotowej tarczy: serwonapęd
- rodzaj napędu obrotu tarczy: elektryczny - jako dodatkowa oś robota
- zasilanie: 3x 400 V; 16A
- wymiary (dł. x szer. x wys.): 3533 x 540 x 898 mm
- waga: ok. 1000 kg

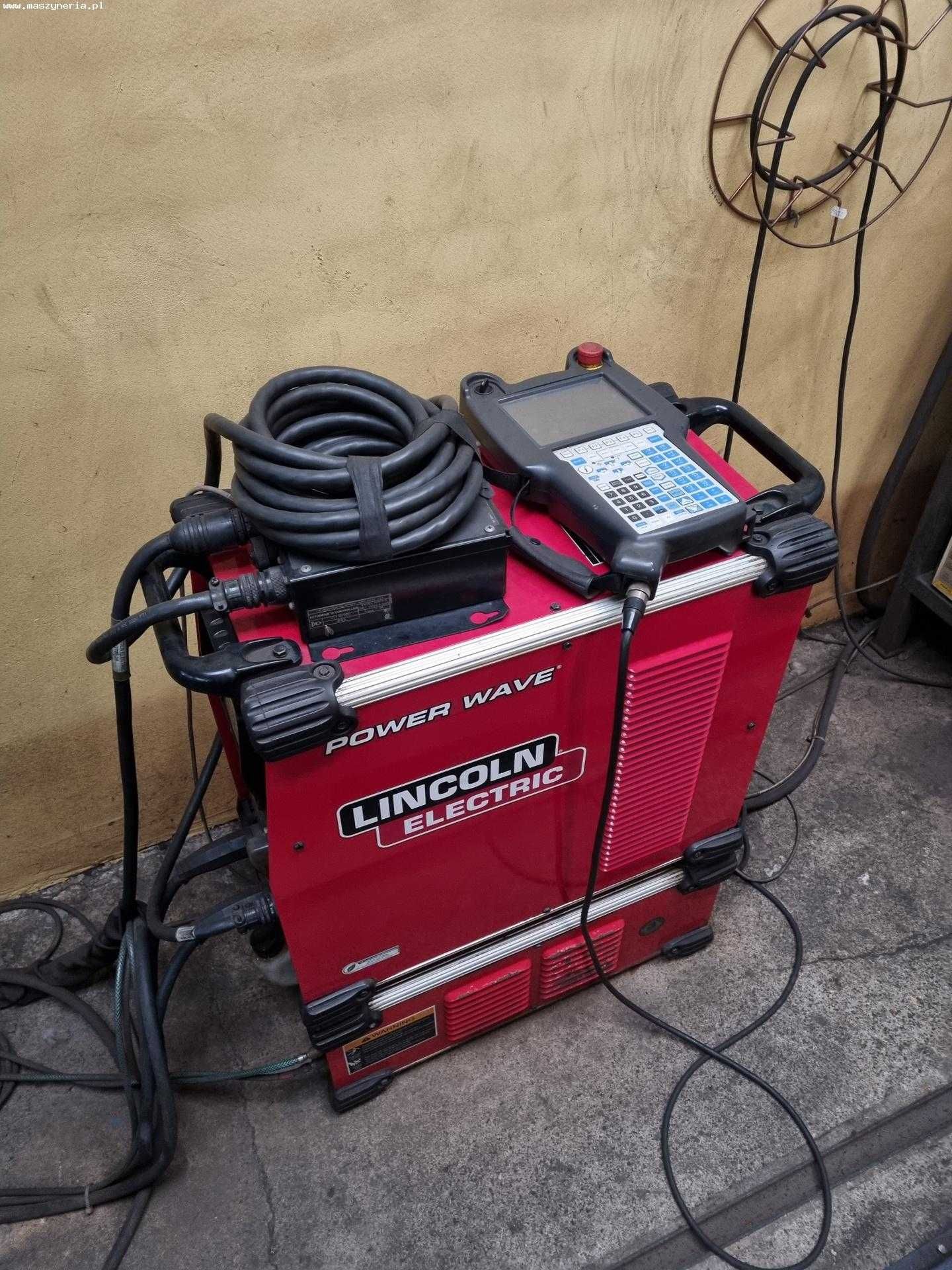

Źródło spawalnicze
- zasilanie: 3x 230/400/460 V; 50-60 Hz
- prąd maksymalny (40%/100%): 550/450 A
- wymiary (dł. x szer. x wys.): 571 x 355 x 630 mm
- waga: 68 kg

Uchwyt spawalniczy
- maksymalna średnica drutu: 1,6 mm
- minimalna średnica drutu: 0,8 mm
- kąt pochylenia uchwytu: 45°
