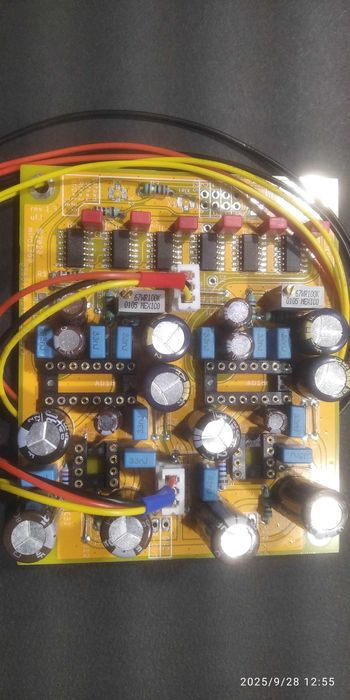

Złożone PCB do R2R na 2 × AD1862 w trybie NOS (bez oversamplingu), dzięki czemu obsługuje gęste pliki audio.

Projekt według projektu użytkownika miro1360 z forum diyAudio. Dobrze dopracowany projekt forumowy.

AD1862 to 20-bitowy DAC R2R od Analog Devices. Wymagane są dwie kości – po jednej na kanał. To jeden z najlepszych układów R2R, jakie Analog Devices kiedykolwiek wyprodukował. Dużo lepsza od wersji 18-bit AD1865. (Dwa kanały w jednej kosci.)

Płytki mają dodatkową elektronikę buforującą, która sygnał wejściowy I²S rozdziela równolegle na dwa kanały (L i R). Można podłączyć dowolną przejściówkę USB → I²S. DAC obsługuje sygnał do 384 kHz.

W zestawie znajduje się sama płytka oraz dwa wzmacniacze operacyjne TL071C (nowsza wersja od TI, wlutowane w podstawkę), które dobrze sprawdzają się w tej aplikacji.
Przetworniki AD1862 można jeszcze znaleźć na AliExpress (wylutowane z urządzeń), choć nie są tanie.

Zasilanie płytki: ±5 V i ±12 V. Polecam dobre, niskoszumne zasilacze, np. oparte na układach TPS7A4701 / TPS7A3301. AD1862 jest bardzo czuły na szumy i nie ma sensu stosować słabszego zasilania.

Polecam, ponieważ dodając współczesny interfejs USB → I²S z niskim jitterem oraz nowoczesne, niskoszumne zasilanie, można stosunkowo niedużym kosztem zbudować DAC, który przewyższa wszystkie konstrukcje oparte na technologii Delta-Sigma, jak również wiele przetworników R2R z zewnętrznymi rezystorami wyceniane na kilka tys. PLN. AD1862 wykorzystuje rezystory cięte laserowo w krzemie – bardzo drogą technologię. Trudno jest uzyskać taka precyzję drabinki w rezystorach zewnętrznych.
