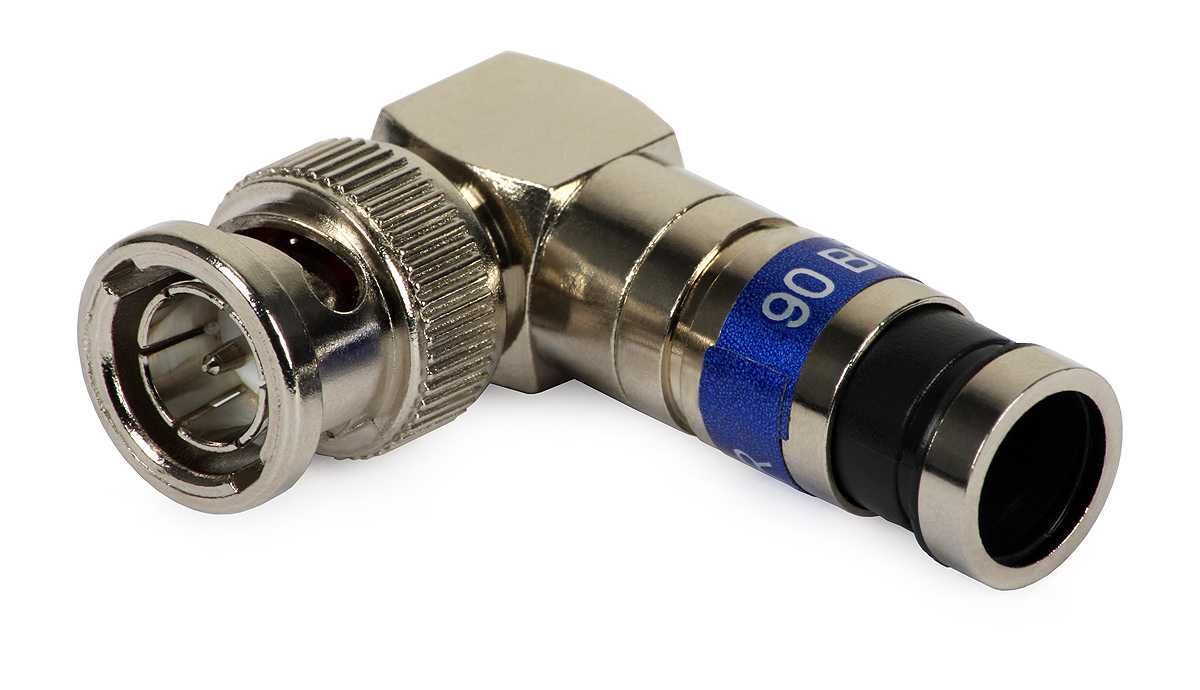

Złącze kompresyjne kątowe BNC 6 MASTER na przewód RG-6 Kod.: E8279

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kompresyjne kątowe przeznaczone jest do kabli typu RG-6.
• Typ złącza: BNC kompresyjne, kątowe
• Impedancja: 75 Ω
• Materiał: mosiądz niklowany
• Sposób montażu: kompresja wzdłużna
• Szerokie pasmo pracy
• Bardzo małe tłumienie w całym paśmie pracy
• Wymiarowo dopasowane jest do rodziny przewodów RG-6

Opis szczegółowy

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kompresyjne kątowe E8279 przeznaczone jest do kabli typu RG-6. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne kątowe BNC 6 MASTER E8279 przeznaczone jest na kable:
RG-6 Cu i RG-6 Cu PE

Cechy wyróżniające:

szerokie pasmo pracy
możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych)
bardzo małe tłumienie w całym paśmie pracy
znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu
wymiarowo dopasowane jest do przewodów typu RG-6
konstrukcja tego złącza chroniona jest licznymi patentami

Do zaciśnięcia należy użyć zaciskarki do złącz kątowych E80078 - dostępne w innym ogłoszeniu

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010 - dostępne w innym ogłoszeniu

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

przygotować przewód odkrywając żyłę centralną na długości 8 +/- 1,4 mm i dielektryk z oplotem na długości 6,4 mm,
oplot wywinąć na oponę zewnętrzną,
tak przygotowany przewód wsunąć do złącza,
zacisnąć zaciskarką.
