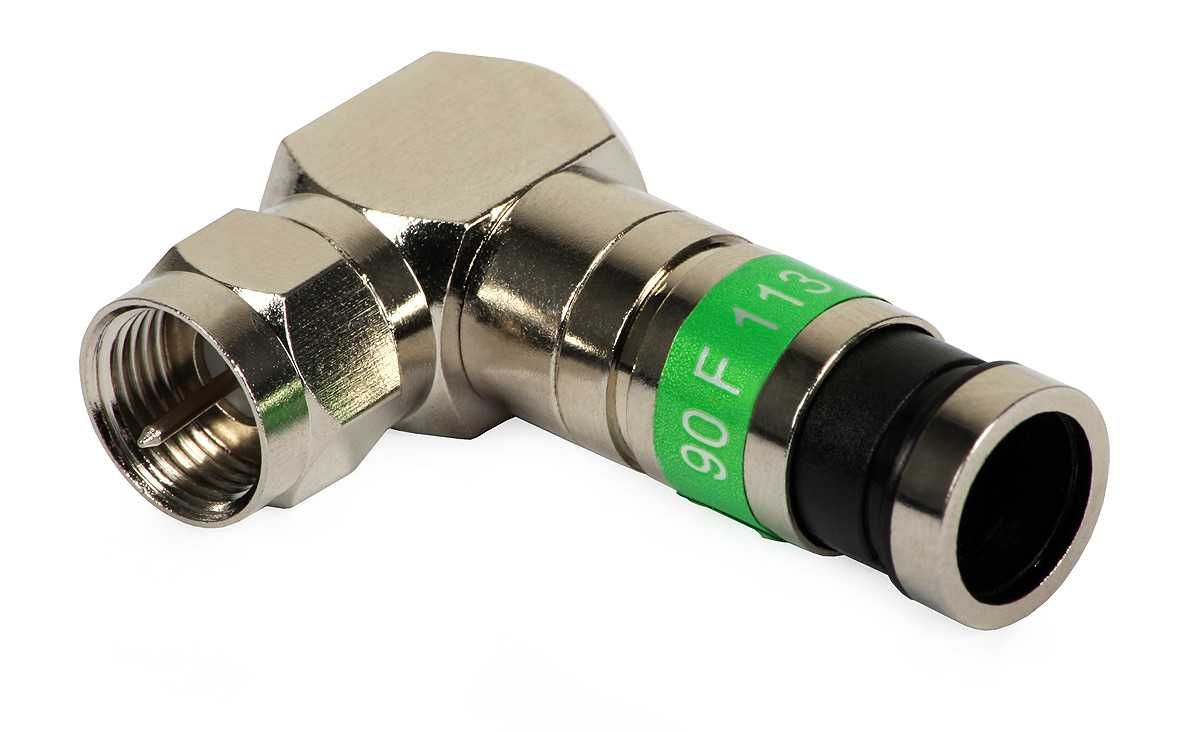

Złącze kompresyjne kątowe 90 F 113 MASTER na przewód Triset-113 Kod.: E80348

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kątowe 90 F 113 (nakręcane) przeznaczone jest do kabli typu TRISET.

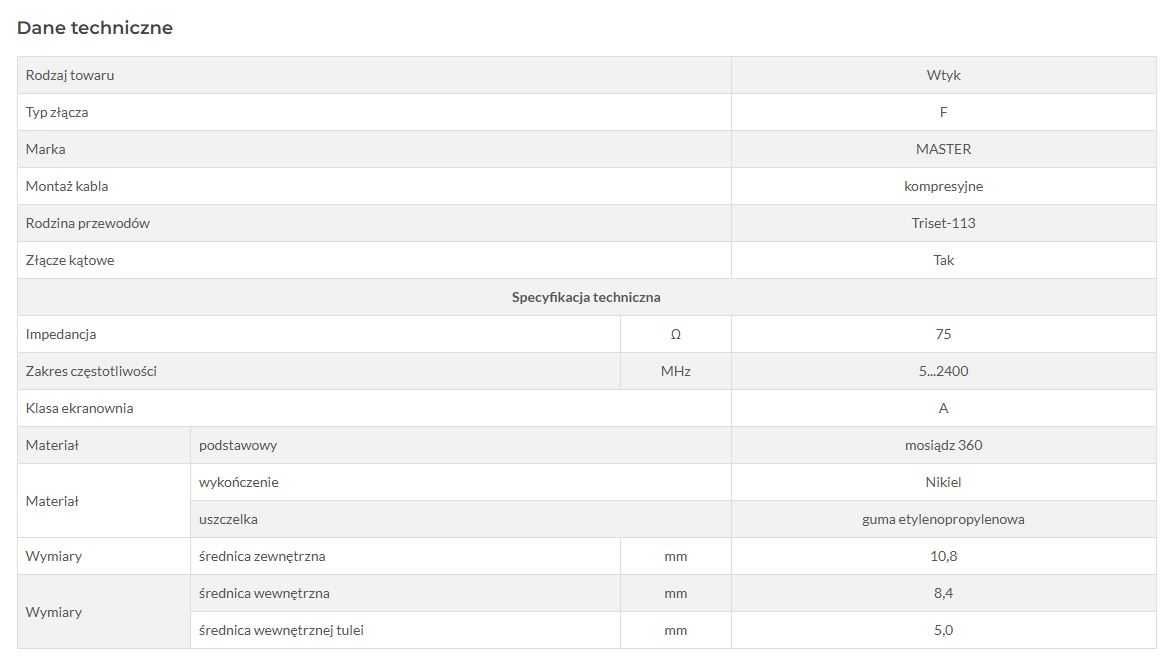

• Typ złącza: F kompresyjne, kątowe
• Impedancja: 75 Ω
• Materiał: mosiądz niklowany
• Sposób montażu: kompresja wzdłużna
• Szerokie pasmo pracy
• Bardzo małe tłumienie w całym paśmie pracy
• Wymiarowo dopasowane jest do rodziny przewodów Triset-113

Opis.:

Złącze kompresyjne kątowe 90 F 113 E80348 przeznaczone jest do kabli typu TRISET. jest monolityczne, wykonane z mosiądzu pokrytego niklem. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Złącze kątowe nakręcane 90 F 113 E80348 posiada bardzo precyzyjny gwint, co sprawia, że nie występują tutaj powszechnie znane problemy z zakręcaniem złącza na gniazdo.

Złącze kompresyjne kątowe 90 F 113 E80348 przeznaczone jest na kable:

TRISET PROFI E1010_100
TRISET PROFI E1010_500
TRISET-113 E1015_1
TRISET-113 E1015_100
TRISET-113 E1015_200
TRISET-113 E1015_500
TRISET-113 PE E1017_1
TRISET-113 PE E1017_100
TRISET-113 PE E1017_200
TRISET-113 PE E1017_500
TRISET-113 HF E1019_500

Do zaciśnięcia należy użyć zaciskarki do złącz kątowych E80078.
Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010.

Cechy wyróżniające:
szerokie pasmo pracy
bardzo małe tłumienie w całym paśmie pracy
znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
złącze stanowi monolit
wymiarowo dopasowane jest do rodziny przewodów TRISET-113
konstrukcja tego złącza chroniona jest licznymi patentami
przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać narzędziem E8010
do zaciśnięcia należy użyć zaciskarki do złącz kątowych E80078
porównując to złącze z innymi należy zaznaczyć, że szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza
Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:
przygotować przewód odkrywając żyłę centralną na długości 8 +/-1,4 mm i dielektryk z oplotem na długości 6,4 mm
oplot należy wywinąć na oponę zewnętrzną
tak przygotowany przewód wsunąć do złącza
zacisnąć zaciskarką
