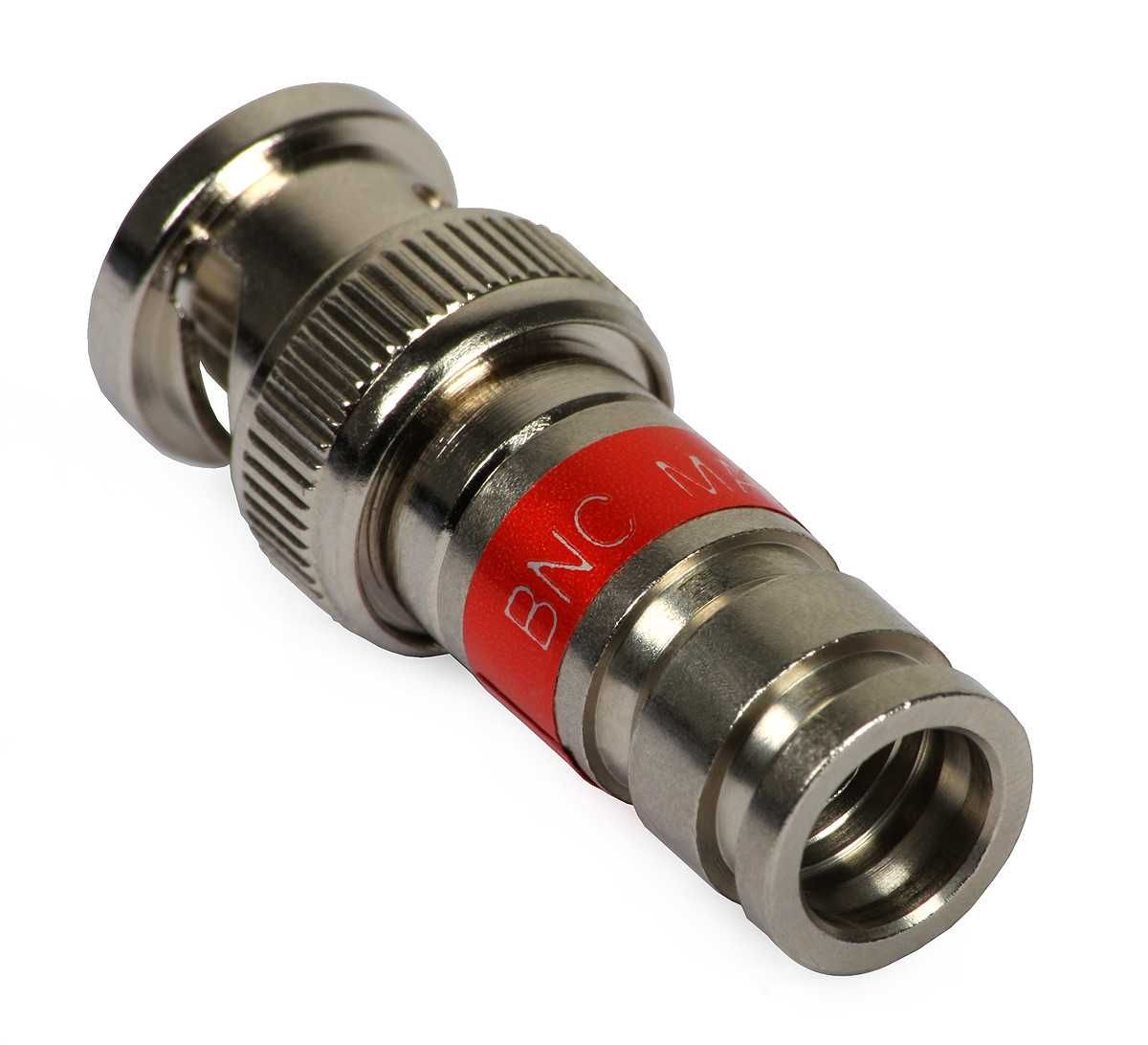

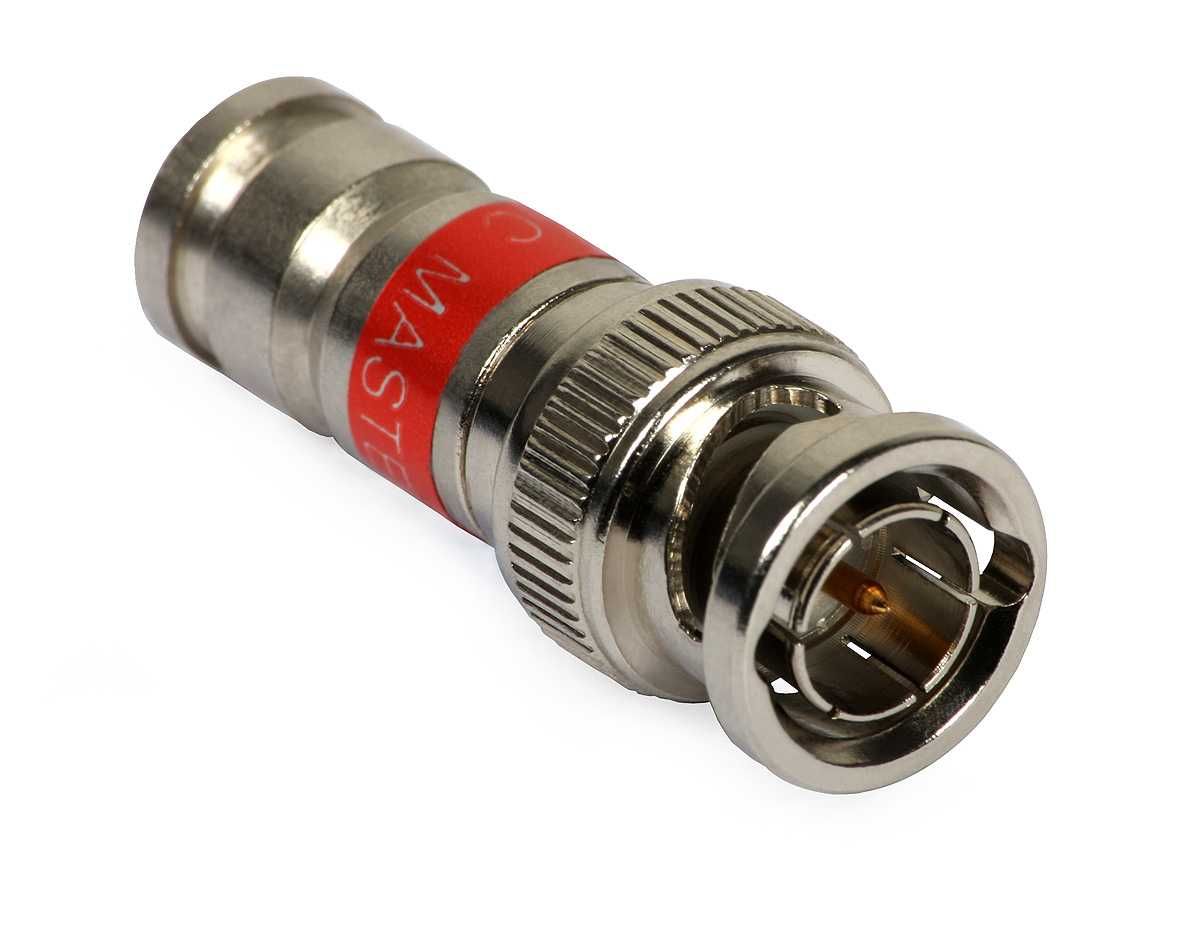

Złącze kompresyjne BNC 59 MASTER na przewód RG-59 (CAMSET) Kod.: E8275

Monolityczne, wykonane z mosiądzu pokrytego niklem złącze BNC, przeznaczone jest do kabli RG-59/CAMSET.
• Typ złącza: BNC kompresyjne
• Impedancja: 75 Ω
• Materiał: mosiądz niklowany
• Sposób montażu: kompresja wzdłużna
• Szerokie pasmo pracy
• Bardzo małe tłumienie w całym paśmie pracy
• Wymiarowo dopasowane jest do rodziny przewodów RG-59

Opis szczegółowy

Monolityczne, wykonane z mosiądzu pokrytego niklem złącze BNC E8275, przeznaczone jest do kabli typu RG-59. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.
Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne BNC 59 MASTER E8275 przeznaczone jest na kable:
Przewód CCTV CAMSET/YAR
Przewód CCTV CAMSET/YAR PE
Przewód YAP
Przewód XAP

Cechy wyróżniające:

szerokie pasmo pracy
możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych)
bardzo małe tłumienie w całym paśmie pracy
znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu

wymiarowo dopasowane jest do rodziny przewodów CAMSET i przewodów RG-59 o rdzeniu od 0,55 - 0,80 mm

konstrukcja tego złącza chroniona jest licznymi patentami

Do zaciśnięcia należy użyć zaciskarki do złącz kompresyjnych E80075 - dostępne w innym ogłoszeniu

Do ściągnięcia izolacji z przewodu CAMSET najlepiej jest użyć ściągacza E8010 - dostępne w innym ogłoszeniu

Złącze E8275 można stosować do wszystkich przewodów rodziny RG-59 o średnicy żyły centralnej 0,55 - 0,80 mm.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:
przygotować przewód odkrywając żyłę centralną na długości 6,5 +/- 1,4 mm i dielektryk z oplotem na długości 7,5 mm,
oplot wywinąć na oponę zewnętrzną,
tak przygotowany przewód wsunąć do złącza,
zacisnąć zaciskarką.
Profesjonalny wtyk kompresyjny BNC E8275 spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu

Podana cena za 1 szt
Dostępna większa ilość produktu
