Dane techniczne:

kolor - czarny mat
podłączenie - zaciski PEX 16 lub Cu 15
głowica termostatyczna - tak
strona - prawa

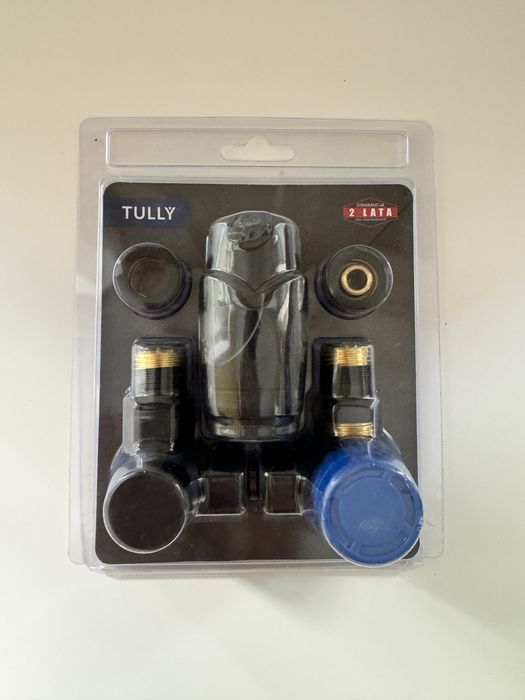

Zestaw osiowy termostatyczny przeznaczony jest do montażu na grzejniku centralnego ogrzewania w systemie dwururowym.

Zawór termostatyczny montowany jest na grzejniku centralnego ogrzewania po stronie przewodu zasilającego. W zestawie z głowicą termostatyczną regulują ilość czynnika grzewczego wpływającego do grzejnika. Zwiększając ilość ciepłej wody dostarczanej do grzejnika zawór podnosi temperaturę w pomieszczeniu, a zmniejszając przepływ obniża temperaturę.

Zawór odcinający montowany jest na grzejniku centralnego ogrzewania po stronie przewodu powrotnego. Zapewnia precyzyjne zrównoważenie każdego obiegu grzejnikowego, co wpływa na poprawę komfortu cieplnego i lepszą wydajność zaworów.

Głowica termostatyczna po stronie zasilania grzejnika.

W komplecie zaciski do instalacji PEX 16 lub Cu 15.

Istnieje możliwość samodzielnej zmiany konfiguracji zaworu z prawego (montaż fabryczny) na lewy.

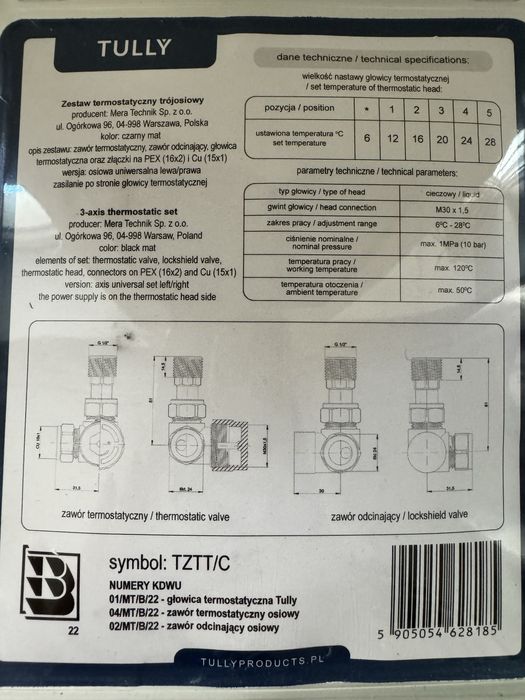

PARAMETRY TECHNICZNE

Temperatura pracy do 120°C

Ciśnienie nominalne 1MPa

Czynnik grzewczy woda

Max. różnica ciśnienia 0.06MPa

Ciśnienie próbne 1.5 MPa

Gwint montażowy głowicy M30x1,5

Nastawa wstępna na zaworze odcinającym

Przyłącze grzejnikowe G ½”

UWAGA!!!

- Zawory odcinające ustawiane są fabrycznie w pozycji otwartej (max. przepływ).

- Zmiana nastawy, należy zakręcić zawór odcinający, a następnie poczynając od pozycji zamkniętej zaworu odkręcamy w lewo o odpowiednią ilość obrotów do uzyskania żądanej wielkość Kv

- Zawory posiadają funkcję odcięcia grzejnika na czas prac konserwacyjnych, remontowych bądź wymiany grzejnika. Prace te jednak muszą być prowadzone przy odciętym przepływie czynnika grzewczego na wkładce odcinającej (dokręcając wrzeciono wkładki odcinającej przy pomocy klucza ampulowego) oraz na wkładce termostatycznej przy pomocy kołpaka ochronnego (w zestawie).

Zawory jednak nie mogą pozostać bez nadzoru podczas prowadzenia powyższych prac

.

W sytuacji prowadzenia prac dłużej niż 1 dzień zaleca się zabezpieczyć krućce przyłączeniowe do grzejnika dodatkowymi zaworami odcinającymi bądź korkami w celu uniknięcia niepożądanych skutków np. zalania
