Zestaw solarny z kolektorami próżniowymi 3 X 20 rur przeznaczony do ogrzewania wody w zbiorniku 2 wężownicowym o poj. do 400 l. co wystarcza dla zaspokojenia nawet w 60% c.w.u. dla 5-6 osób. Jedna z wężownic służy do odbioru ciepła z kolektorów, druga zaś do dogrzewania konwencjonalny źródłem ciepła w przypadku gdy promieniowanie słoneczne nie jest wystarczające.
Opcjonalnie do zbiornika można zamontować grzałkę elektryczną.
W zestawie znajdują się wszystkie komponenty do hydraulicznego podłączenia zestawu, poza rurami do transportu glikolu.
Kolektor posiada stelaż do montażu na dachu płaskim lub gruncie. W celu zamontowania go na dachach skośnych, należy zaadaptować istniejący stelaż i dokupić odpowiednie mocowania.

Komplet zawiera:

próżniowy, rurowy kolektor słoneczny WEBER FX20 VACUM - 3 szt.

zasobnik emaliowany z dwoma wężownicami WEBER W2 400 l.- 1 szt,.

sterownik solarny WEBER CONTROL CLASSIC PWM - 1 szt.

grupa pompowa solarna, dwu drogowa PWM 15/4 - 1 szt.

przewód oraz stelaż do zamocowania naczynia przeponowego

zawór umożliwiający odłączenie naczynia przeponowego bez konieczności opróżniania układu z płynu - 1 szt.

solarne naczynie przeponowe (zbiornik wyrównawczy) 18 l. - 1 szt.

zestaw złączek do podłączenia kolektora

przyłącze z odpowietrznikiem ręcznym i pochwą zanurzeniową na czujnik temperatury

płyn solarny (koncentrat) 10 l. lub adekwatna ilość gotowej mieszanki w zależności od dostępności

GŁÓWNE ZALETY SYSTEMU:

- produkt pro ekologiczny
- długa żywotność
- niskie koszty użytkowania
- szybki zwrot inwestycji
- praktycznie bezobsługowy

Parametry techniczne elementów składowych zestawu

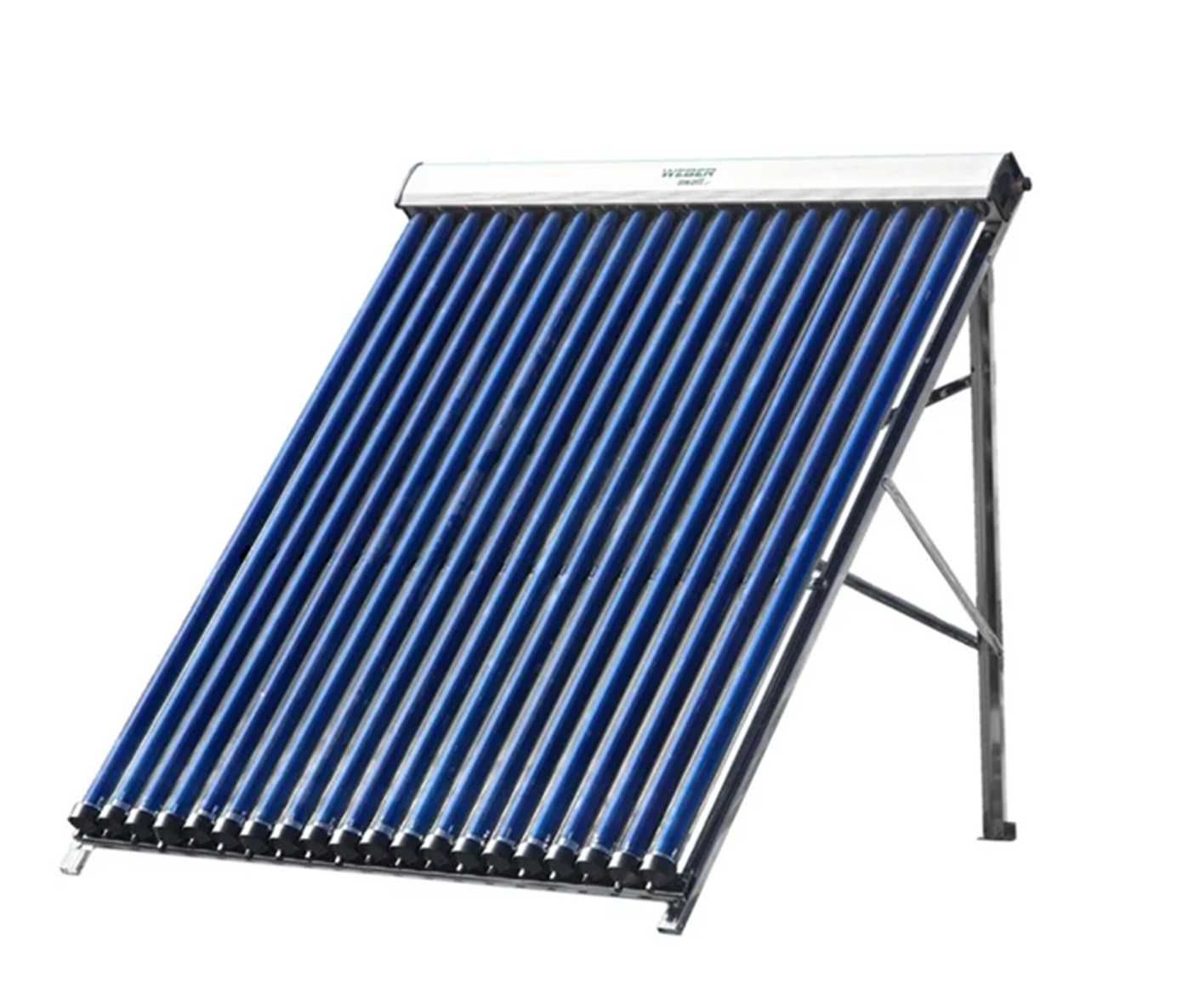

Kolektor słoneczny WEBER FX20 VACUM

- Ilość rur próżniowych: 20
- Do każdego zestawu dodajemy dodatkowe 2 rury próżniowe (w ramach ewentualnej gwarancji, gdyby okazało się, że zostały stłuczone w czasie transportu. Dzięki temu nie musisz tracić czasu na reklamacje i zwłokę w montażu)
- Pojemność ogrzewanej wody: Maksymalnie 100 l
- Powierzchnia całkowita (brutto): 3,0 m²
- Powierzchnia apertury: 2,0 m²
- Maksymalne ciśnienie robocze: 10 bar
- Zalecane ciśnienie w instalacji w stanie chłodnym: 3 bar
- Temperatura stagnacji: Przy 1000/m², 30°WC wynosi 200°C
- Maksymalna temperatura pracy: 220°C
- Nośnik ciepła: Mieszanka glikolu propylenowego
- pojemność cieczy: 0,6 l
- Wymiary: 155 x 197 x 125 cm
- Waga samego kolektora: 32 kg
- Odporne na gradobicie: Szkło borowo krzemowe
- Wysoka efektywność: Dzięki miedzianemu absorberowi napylanemu na szkło
- Technologia HEAT PIPE zabezpieczająca urządzenie przed drastycznym przegrzaniem w słoneczne dni, w sytuacjach gdy niemożliwy jest odbiór ciepła z urządzenia
- Układ rurowy, materiał wykonania: Miedź
- Stabilna konstrukcja nośna wykonana ze stali nierdzewnej
- Stelaż na dach płaski lub grunt.
- Gwarancja: 2 lata

KOLEKTOR NIE POSIADA CERTYFIKATU SOLAR KEYMARK w celu dofinansowania inwestycji wybierz nasz inny zestaw
posiadający taki dokument.

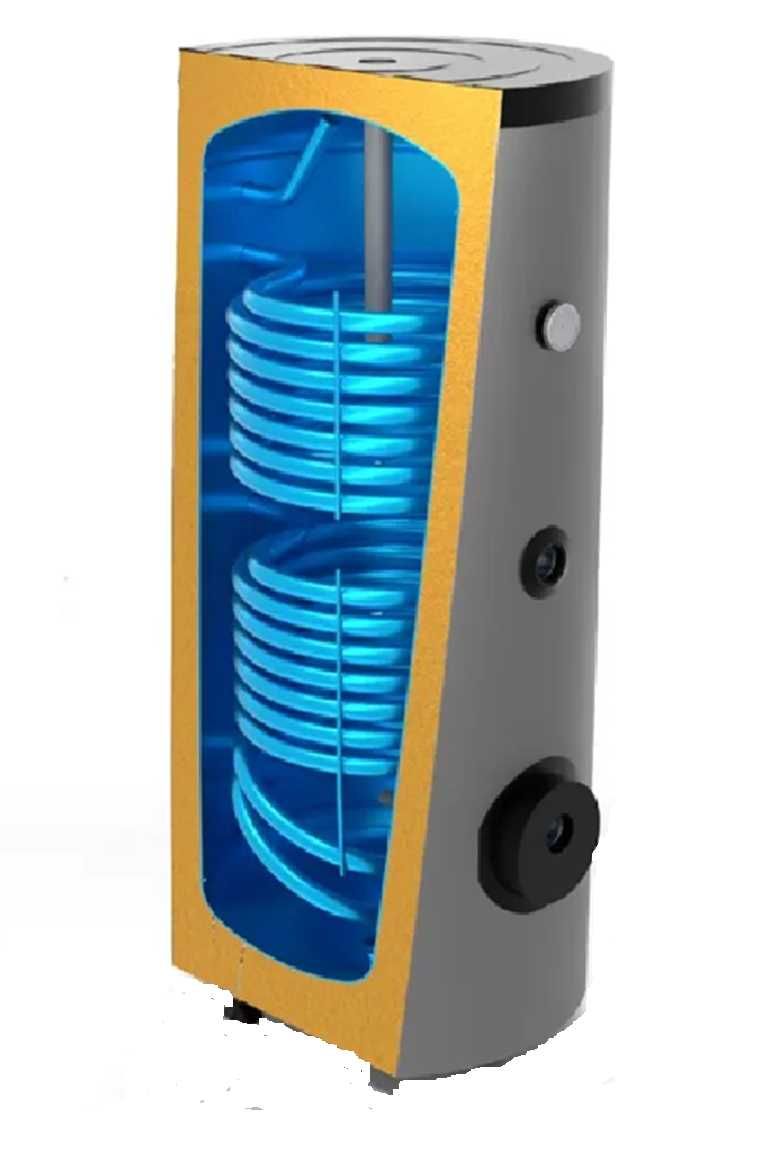

Zasobnik

- Pojemność: 400 l.
- Wysokość: 150 cm
- Średnica z izolacją: 75 cm
- Grubość izolacji: 5 cm
- Ilość wężownic: 2
- Powierzchnia wężownicy dolnej: 1,6 m2
- Powierzchnia wężownicy górnej: 1,0 m2
- Ciśnienie maksymalne: 10 bar
- Zabezpieczenie antykorozyjne: podwójna emalia, anoda magnezowa
- Obudowa: płaszcz typu skay w kolorze szarym lub pomarańczowym w zależności od dostępnej partii

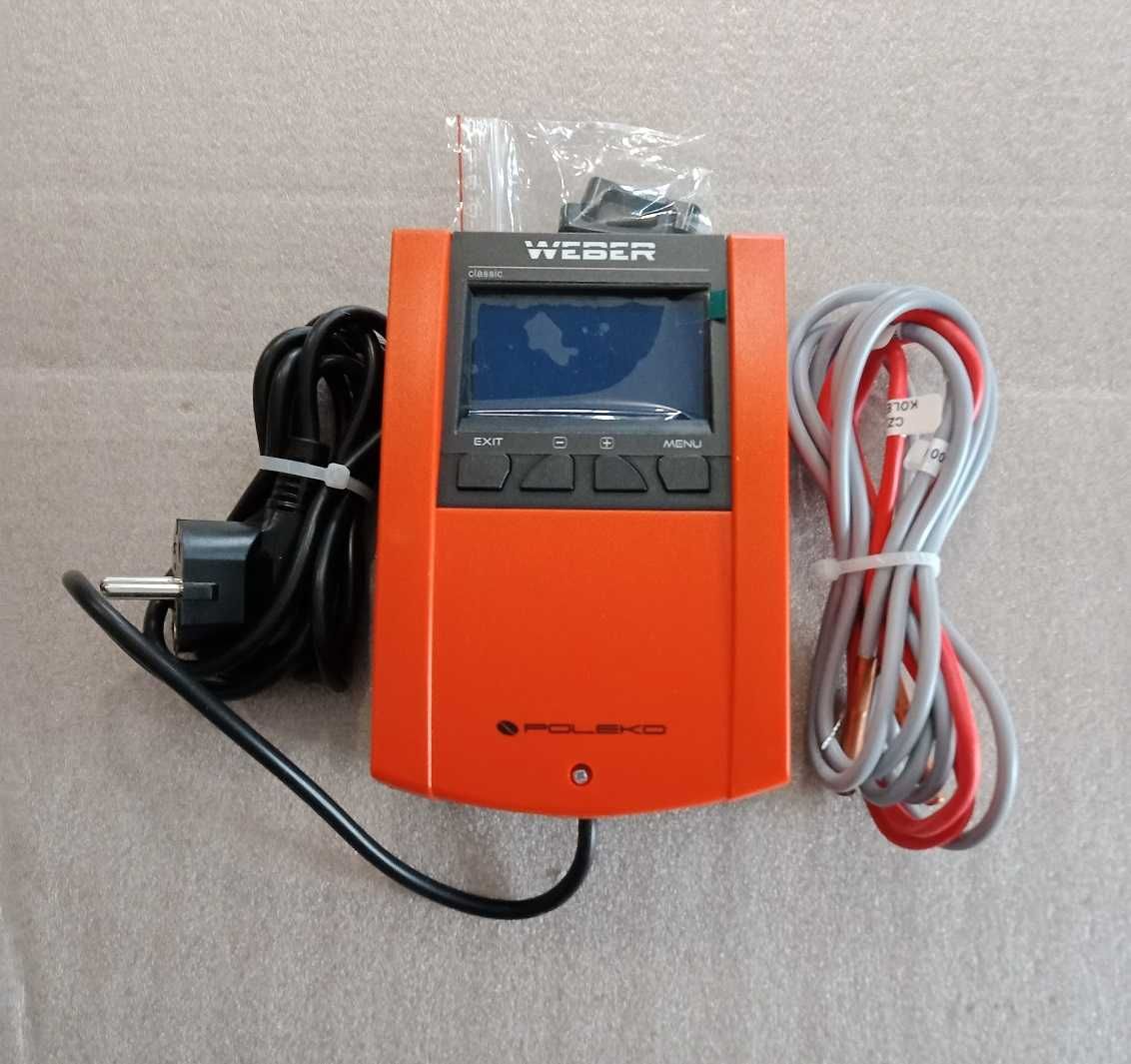

Sterownik WEBER CONTROL CLASSIC PWM

- Ciekłokrystaliczny, duży wyświetlacz
- Intuicyjne menu
- Graficzna prezentacja pracy układu
- Funkcja regulacji obrotami pompy solarnej
- Funkcja sterowania pompa cyrkulacyjną wody użytkowej lub grzałką elektryczną
- Funkcja zabezpieczenia przed przegrzaniem kolektora
- Funkcja zabezpieczenia przed przegrzaniem zasobnika
- Funkcja urlop
- Funkcja anty zamarzania
- Licznik energii wyprodukowanej przez układ

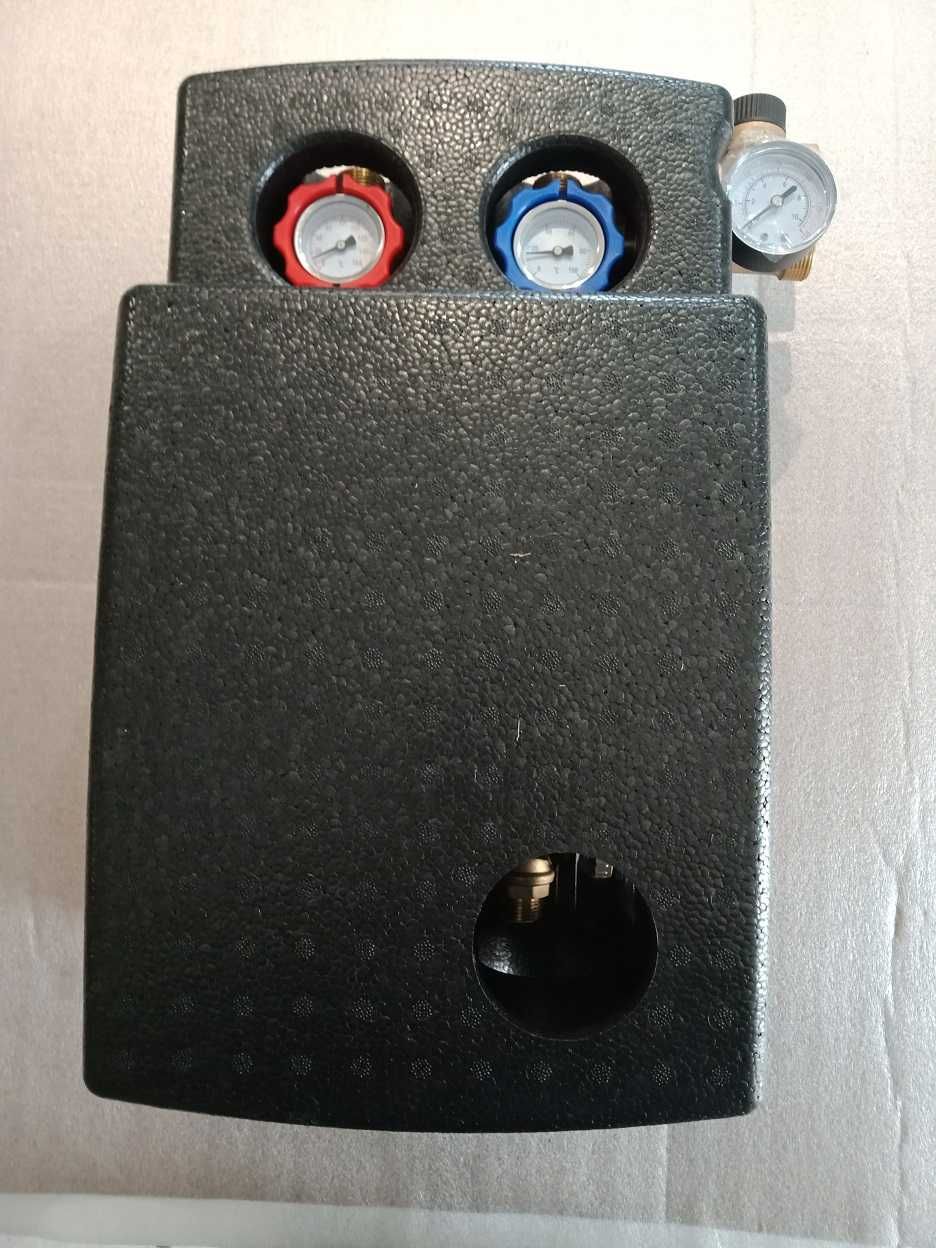

Grupa pompowa solarna, dwu drogowa 15/4

- Wysokiej klasy pompa solarna marki GRUNFOS / WILO lub innego producenta ( w zależności od dostępności)
- Regulator objętości przepływu cieczy
- 2 zawory napełniająco - spustowe
- 2 termometry
- 2 zawory kulowe, odcinające
- 2 zawory zwrotne
- Separator powietrza z odpowietrznikiem
- Zawór bezpieczeństwa 6 bar
- Manometr 10 bar
- Zestaw do mocowania na ścianie
- Izolowana obudowa
- Przyłącza GZ ¾” umożliwiające łatwe i szybkie połączenie z przewodami karbowanymi ze stali nierdzewnej

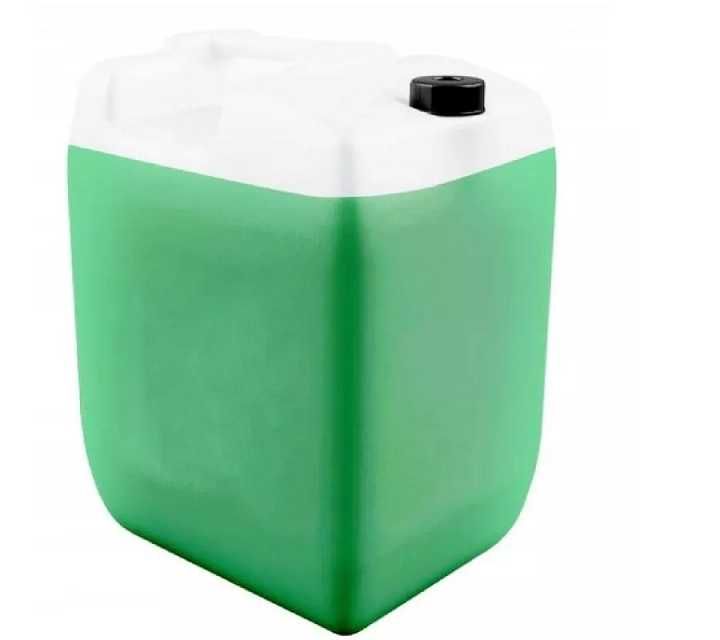

Płyn do instalacji
Płyn solarny jest produkowany na bazie glikolu propylenowego, co oznacza, że jest w pełni bezpieczny dla zdrowia w przypadku ewentualnego przedostania się do wody użytkowej. Płyn posiada atest higieniczny Państwowego Zakładu Higieny, co jest dodatkowym gwarantem wysokiego poziomu bezpieczeństwa. Płyn dostarczany jest w 10 litrowym pojemniku w postaci koncentratu o temperaturze zamarzania niższej od -64 °C. Po rozcieńczeniu z wodą otrzymuje się do 30 l. gotowej do użycia mieszanki, co w zupełności wystarcza dla typowych instalacji.

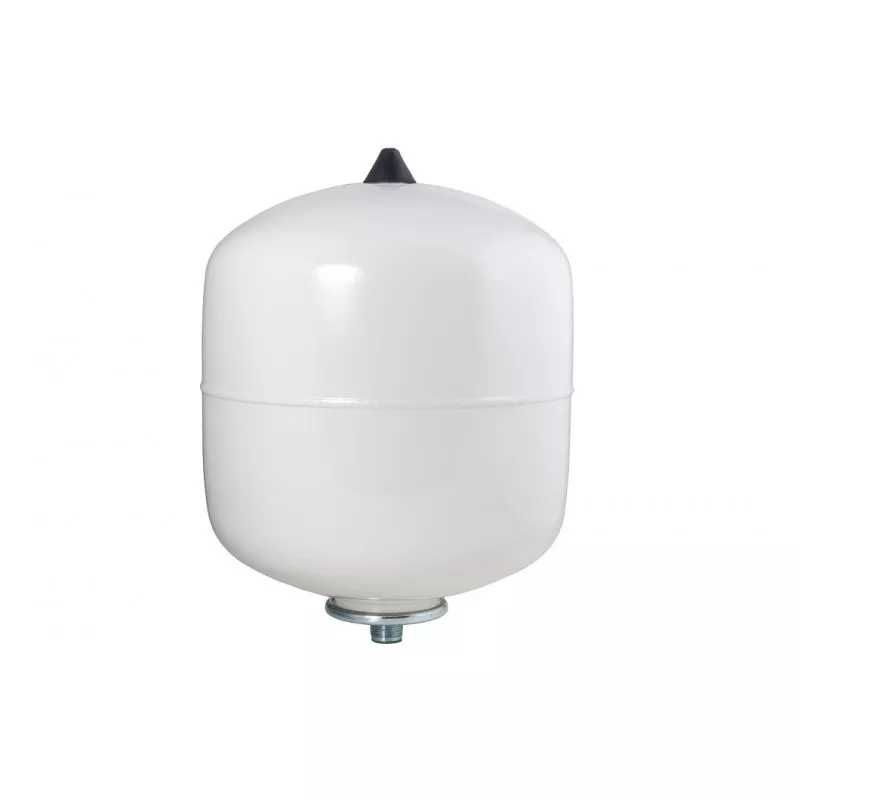

Naczynie przeponowe (zbiornik wyrównawczy), solarne 18 l.
Naczynie przeponowe jest wbrew pozorom jednym z ważniejszych elementów instalacji solarnej. Dobór naczynia o zbyt niskiej dopuszczalnej temperaturze pracy lub o zbyt niskim dopuszczalnym ciśnieniu może być przyczyną częstych problemów z użytkowaniem.

Maksymalna temperatura pracy naczynia przeponowego umieszczonego w zestawie to 120 °C, zaś dopuszczalne ciśnienie pracy to aż 10 bar, co jest gwarantem wysokiej stabilności pracy całego układu.

Zestaw złączek
Zestaw wyposażony jest w system mosiężnych złączek zaciskowych umożliwiających sprawne i pewne połączenie ze sobą kolektorów oraz łączenie z przewodami rurowymi.

UWAGA !
W celu kompletnego montażu zestawu solarnego, należy zaopatrzyć się miedzy innymi w zestaw montażowy do kolektorów, przewody rurowe do instalacji glikolu oraz armaturę instalacyjną niezbędną do połączenia zasobnika.

W związku ze specyficzną budową urządzeń towar staramy się dowozić firmowymi środkami transportu. Jest również możliwość wysyłki firmami przewozowymi, po wcześniejszym uzgodnieniu kosztów za dostawę..

KOSZT DOSTAWY USTALANY JEST INDYWIDUALNIE DLA KAŻDEGO ZAMÓWIENIA
