ZESTAW HYDRAULICZNY 3-SEKCYJNY 40L/min

[8137]

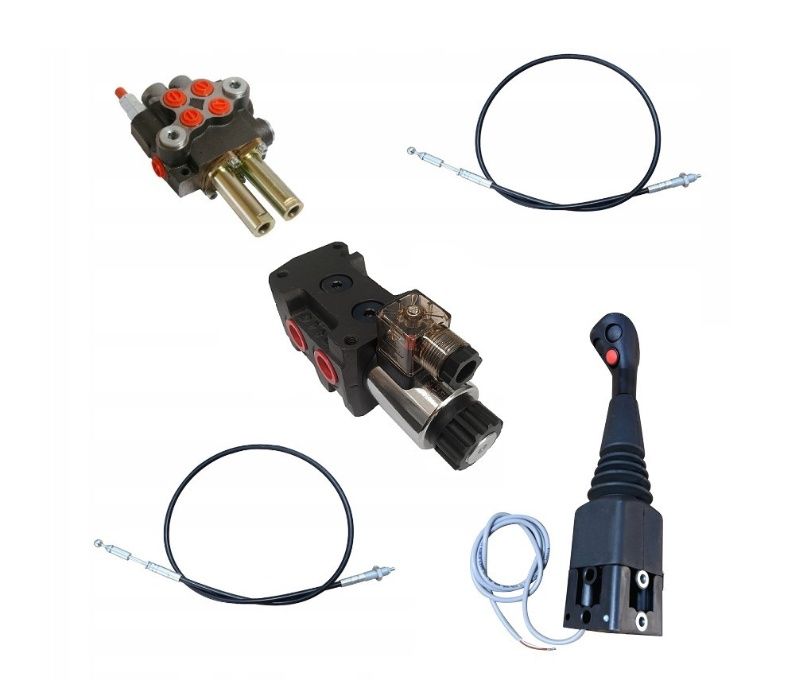

Skład zestawu:

joystick na kulki z 1 przyciskiem
dwie linki długości 1m
rozdzielacz hydrauliczny 2 sekcyjny 40L/min
elektrozawór 6/2 50L/min 12V
Zestaw doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w : maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach , ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

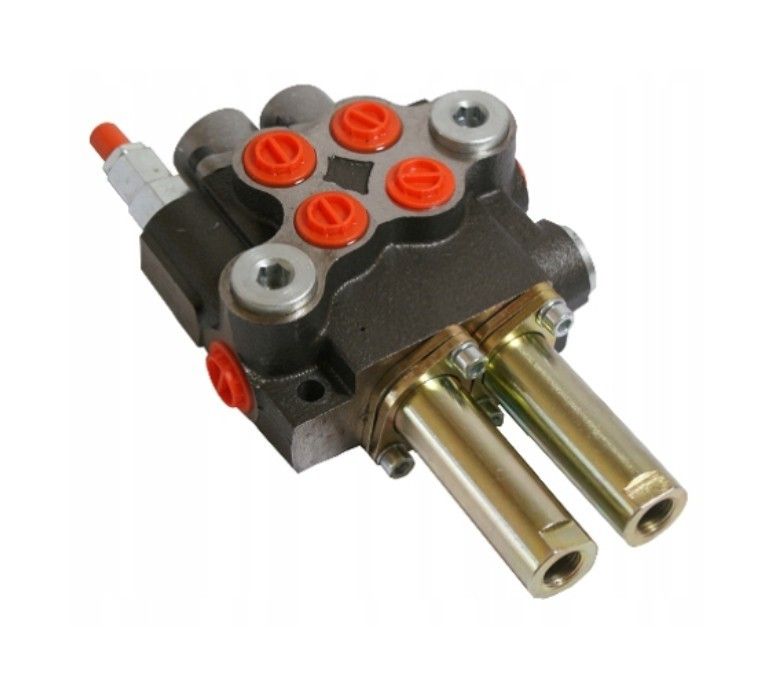

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY 40L NA LINKI
[1449]

Rozdzielacz wysokiej jakości,

Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak: Cyklopy, Tury, Ładowacze, Pługi, Wózki widłowe i pochodne.

Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w : maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach , ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

Sterowanie za pomocą linek i joysticka.

Rozdzielacz posiada zawór bezpieczeństwa.

przepływ oleju 0 - 40 l/min.
dopuszczalna temperatura oleju: -15°C do +80°C
Olej hydrauliczny na bazie oleju mineralnego
Dopuszczalna temperaura otoczenia: -40°C do +60°C

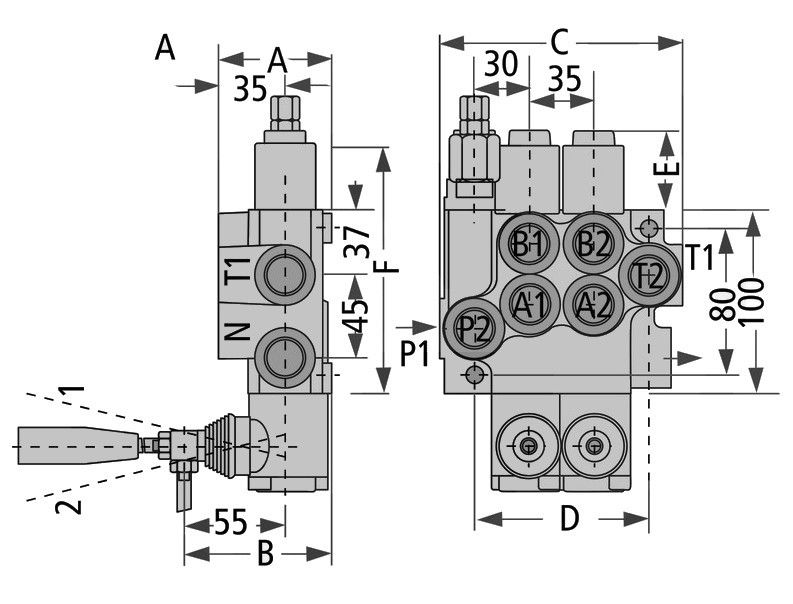

Specyfikacja Techniczna:
A (mm): 60
B (mm): 80
C (mm): 129
D (mm): 97
Zawór przelewowy:
Ustawiony fabrycznie na 175Bar
Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.
Dopuszczalne ciśnienie:
Na zasilaniu: 250Bar
Na powrocie: 50Bar
Na sekcjach: 300Bar
Podłączenie:
Zasilanie (P) BSP 1/2''

Powrót (T) BSP 1/2''

Wyjście na sekcje BSP 3/8''

Podłączenie BSP 1/2"

Sterowanie cylindrami jednostronnymi i dwustronnymi.

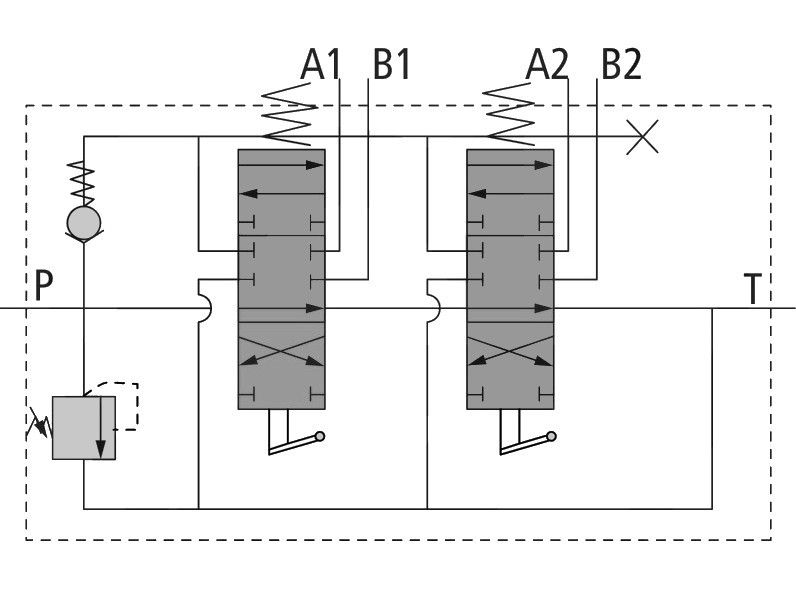

Do każdego rozdzielacza dołączamy precyzyjny schemat podłączenia węży.

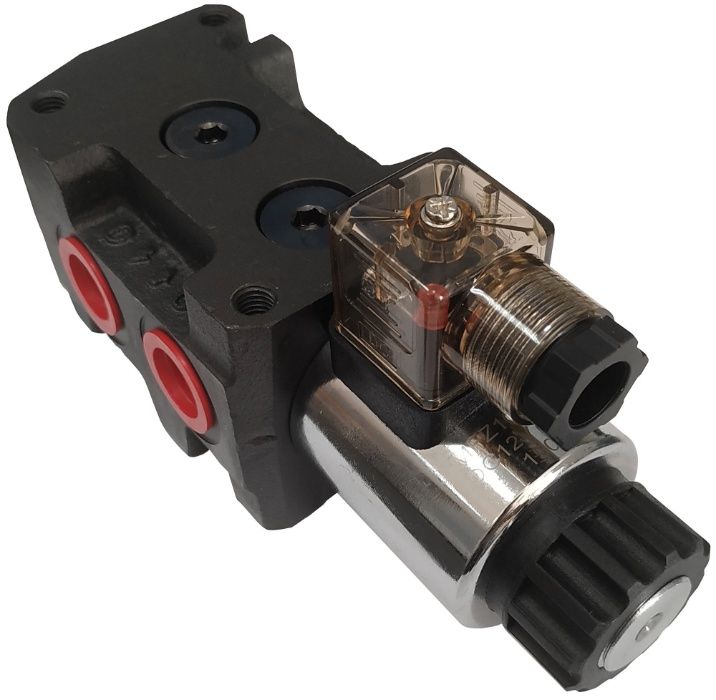

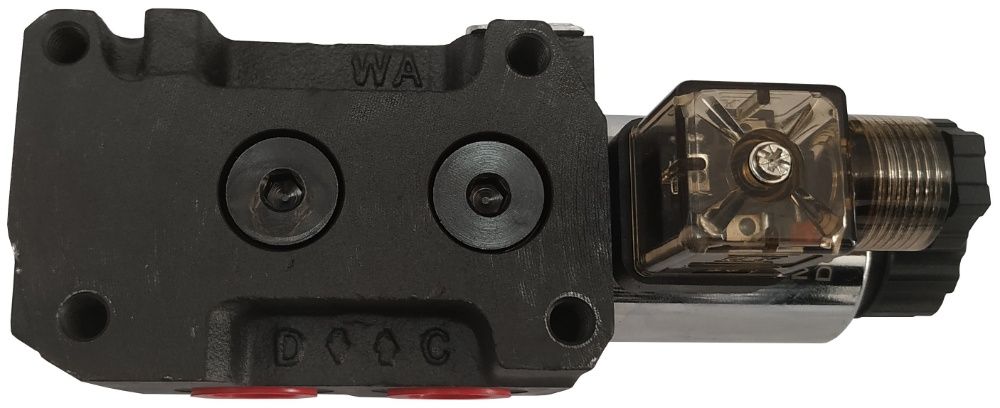

Elektrozawór 6/2 12v 50 l/min z wtyczką
[0303]

Stosowany przy sterowaniu hydraulicznym, najczęściej przy rozdzielaczu 2-sekcyjnym, jako 3-sekcja np. chwytak, krokodyl itp.

Nasze elementy cechuje wysoka jakość materiału z jakiego zostały wykonane.
Dane techniczne:
Gwinty (BSP) - 1/2"
Maksymalny przepływ oleju - 50 l/min
Napięcie - 12 V
Maksymalne ciśnienie - 315 bar
Maksymalna temperatura pracy -20 +70 °C
PODŁĄCZENIE:
P1 - P2 ZASILANIE / POWRÓT (niezależnie czy P1 lub P2 będzie powrotem czy zasilaniem)

A - B - C - D WYJŚCIA NA ODBIORNIKI (SIŁOWNIKI)

Joystick z kulką
[1319]

Średnica kulki na lince: 14 mm
Wykonany z wysokiej klasy materiałów co sprawia że są niezawodne oraz wytrzymałe.

Pozwalają na precyzyjne sterowanie turem oraz przyrządami na nim takimi jak chwytak do bel, wycinak, łyżka oraz wiele innych przyrządów które wymagają 3 sekcyjnego operowania.

Przycisk na Joysticku jest umiejscowiony w wygodnym miejscu aby użytkowanie było jeszcze łatwiejsze niż w innych zamiennikach.

Przystosowany do mechanicznego sterowania dwoma sekcjami w rozdzielaczu hydraulicznym za pomocą dwóch linek.

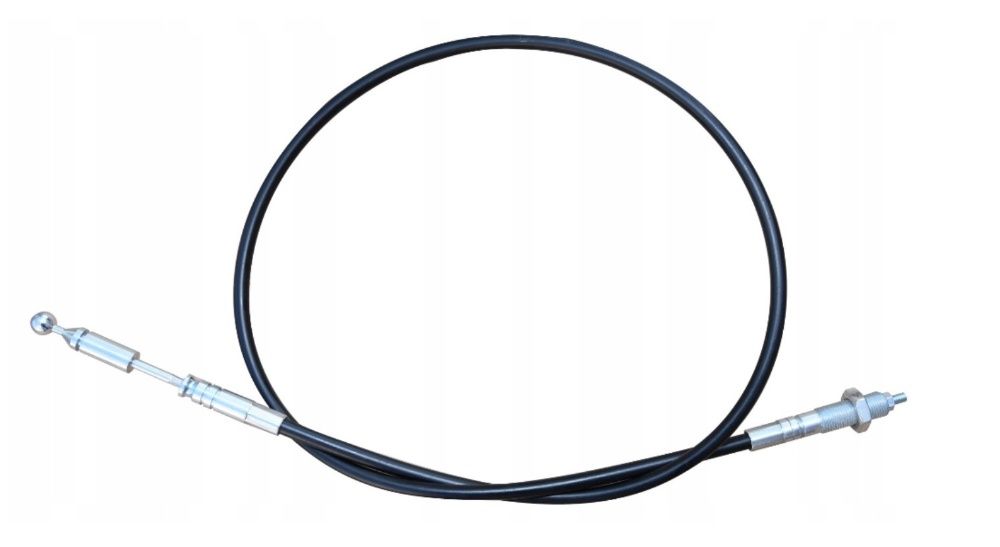

Linka 1m do sterowania rozdzielaczem na kulkę
[1572]

Metalowa w pancerzu o długości 1m

Końcówki:
Końcówka linki od strony joysticka zakończona kulką o średnicy 14mm
Końcówka linki od strony rozdzielacza gwint korpusu linki M16x1.5, gwint suwaka M6x1.6
