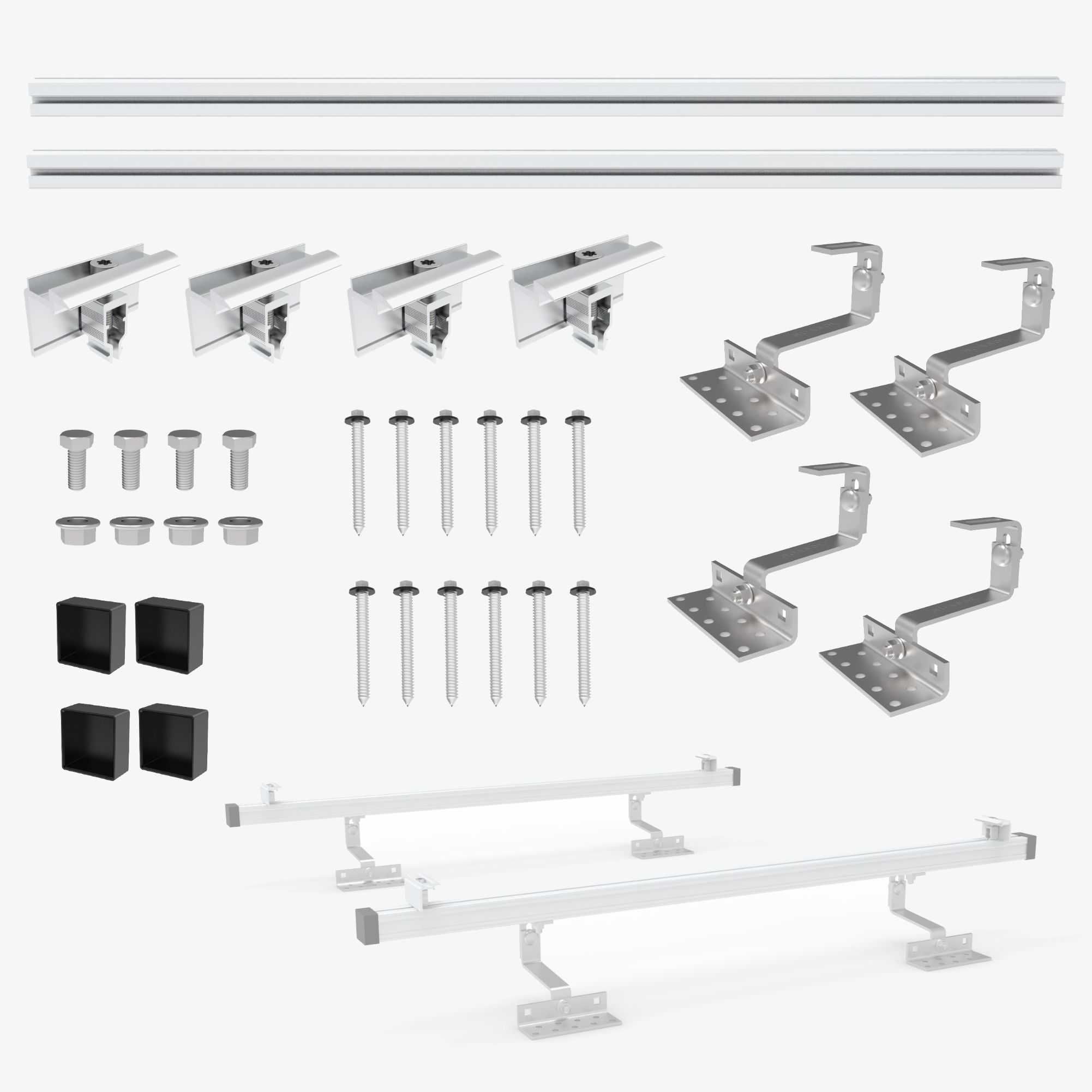

Zestaw do montażu na dachu zawiera wszystkie elementy niezbędne do zamocowania modułów fotowoltaicznych na dachu domu.
Haki dachowe pod dachówką można łatwo przymocować za pomocą 12 wkrętów do drewna ze stali nierdzewnej. Moduł fotowoltaiczny mocuje się do profilu aluminiowego za pomocą zacisków.
Profil aluminiowy wykonany z wysokiej jakości AL5005-T5 zachwyca odpornością na warunki atmosferyczne i oferuje miejsce na panele fotowoltaiczne o szerokości aż do 1230 mm.
Specjalne haki dachowe nadają się do montażu szyn aluminiowych, szyn profilowych, szyn mocujących oraz do mocowania modułów fotowoltaicznych lub systemów solarnych.

Wymiary profilu: 1230 x 40 x 40 mm
Wymiary przyłącza: 120 x 45,5 x 25 mm
Wymiary zacisku końcowego: 70 x 34 x 28,6 mm
Wymiary zaślepki końcowej: 43 x 20 x 43 mm

Materiał: stal nierdzewna (SUS 304) | Hak stalowy płaski: 60 x 30 x 5 mm
Długość haka wewnątrz: 115 mm
Wymiary płyty podstawy: 140 x 54 x 5 mm
Otwory montażowe: przesunięcie 9 x 9 mm
Regulacja wysokości płyty podstawy: 44-47 mm
Regulacja wysokości płaskiego haka stalowego: 60-92 mm
Wymiary wydłużonego otworu: 45 x 11 mm
Całkowita regulacja wysokości: 120-160 mm
Wymiary całkowite: 174 x 140 x 120-160 mm
Pasująca śruba: stal nierdzewna M10x25 A2

Przygotowanie:

1: Przymocuj haki dachowe pod profilem 2: Przymocuj klipsy końcowe do końcówek 3: Załóż zaślepki

Łatwy w instalacji:

1: Przygotuj profile 2: Podnieś dachówkę 3: Przykręć haki dachowe 3: Zawieś moduły fotowoltaiczne 4: Dokręć zaciski końcowe.

Nadaje się do modułów fotowoltaicznych o wysokości 35 mm!

Otwory montażowe:
Przesunięcie 9 x 9 mm
Płaski stalowy hak:
60x30x5mm
Płaski stalowy hak z możliwością regulacji wysokości:
60-92 mm
Płyta podstawy z możliwością regulacji wysokości:
44-47 mm
Marka:
NuaSol
Odpowiednie podłoża:
Dach kryty dachówką
Wymiary profilu aluminiowego/
1230x40x40mm
Wymiary wspornika końcowego profilu:
70 x 34 x 28,6 mm
Wymiary łącznika profilu:
120 x 45,5 x 25 mm
Wymiary zaślepki profilu:
43x20x43mm

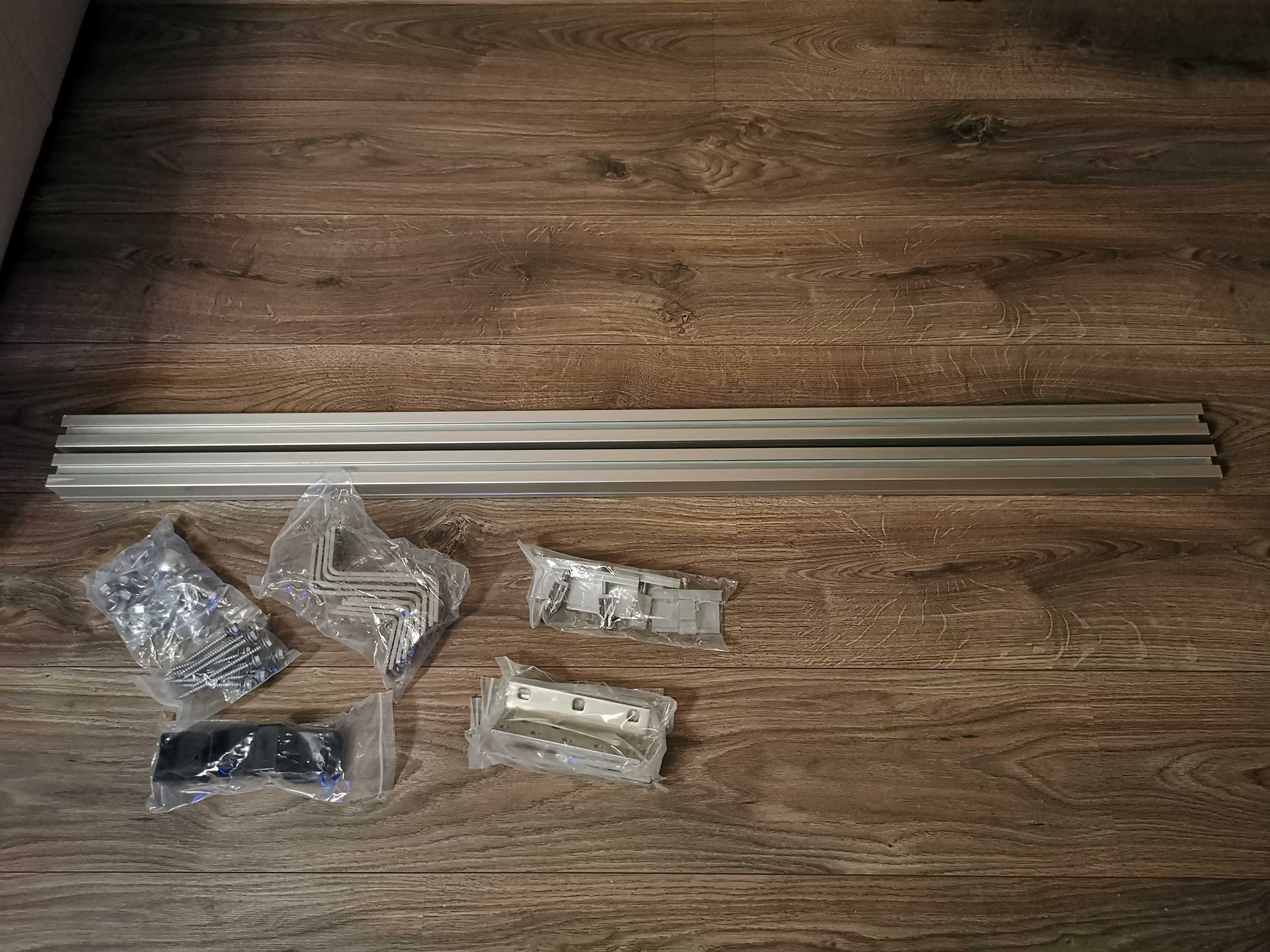

Przedmiot jak nowy. Posiadam 2 kartony.

Cena 80 zł

Przesyłka przekracza maksymalne wymiary przesyłek OLX. Wysyłka ustalana indywidualnie

Posiadam również inne wsporniki.
