Zestaw do Rozdzielnicy Off-Grid dla Paneli Fotowoltaicznych

Ten zestaw to rozbudowane rozwiązanie, do zabezpieczenia i kontroli instalacji Off-Grid dla paneli fotowoltaicznych i inwertera.

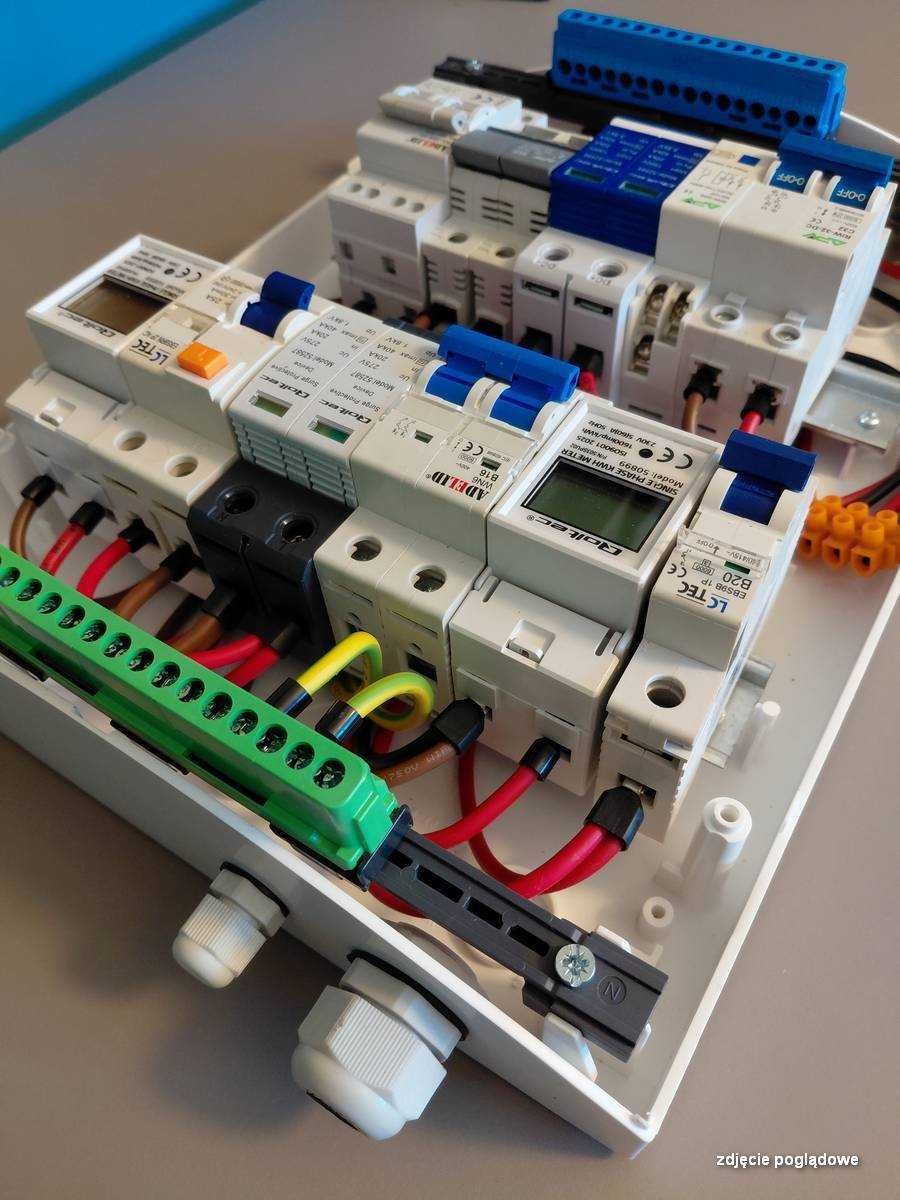

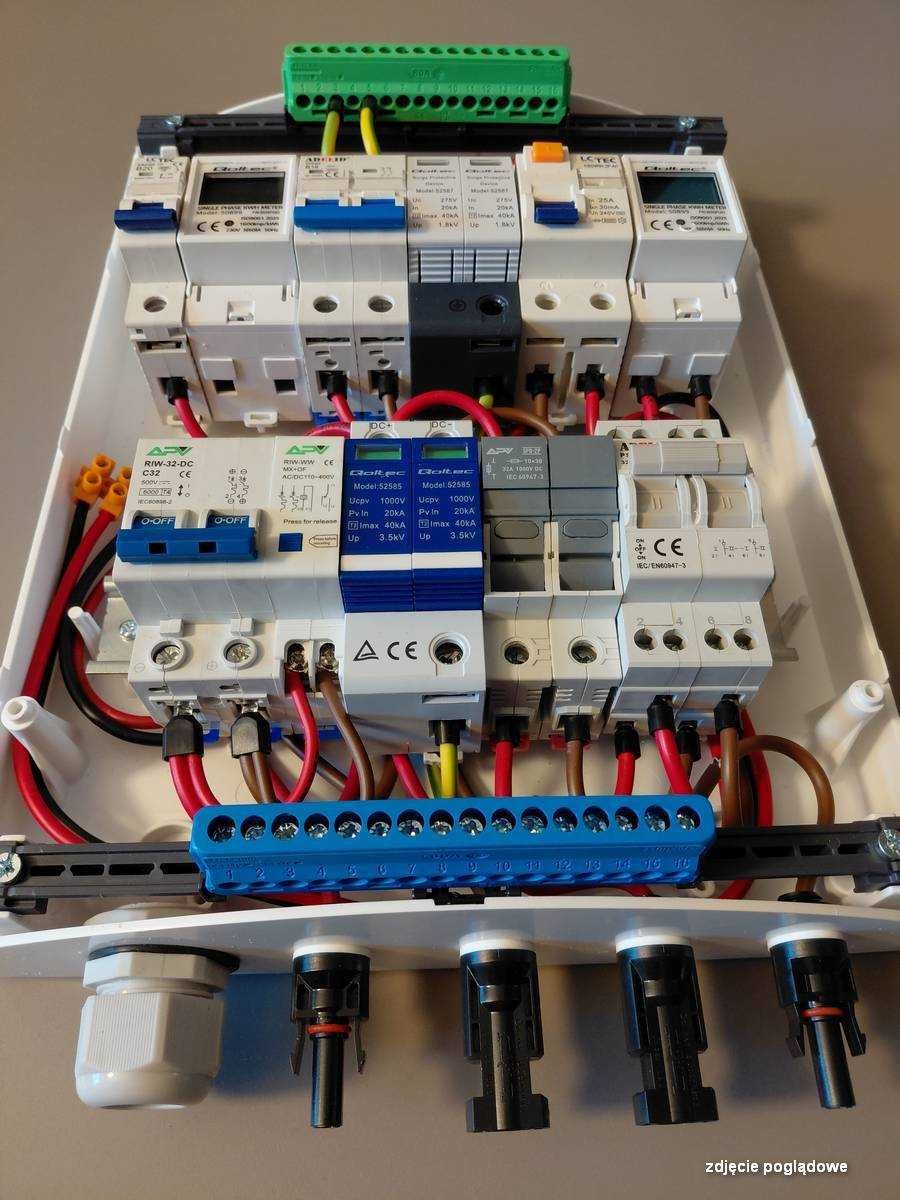

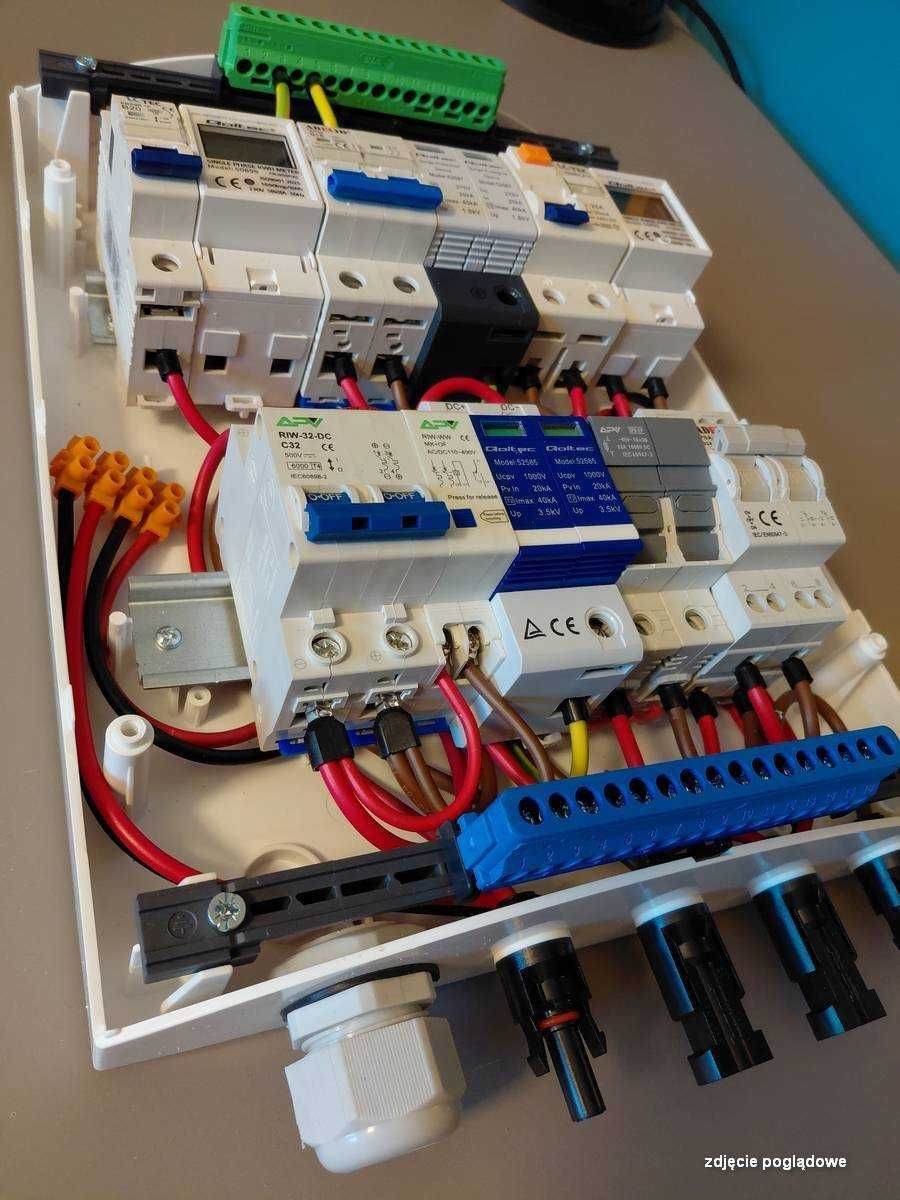

W skład zestawu wchodzą komponenty do rozdzielnicy AC/DC, służące do ochrony, kontroli i sterowania Twoją instalacją fotowoltaiczną off-grid:

"strona DC":
- główny rozłącznik izolacyjny z wyzwalaczem DC 32A 500V - 1 szt.
- ogranicznik ochronnik przepięć 1000V DC 2P T2 - 1 szt.
- rozłącznik bezpiecznik 10x38 1000v DC solar 32A 2P - 1 szt.
- wkładka bezpiecznikowa 10x38 15A 1000V DC GPV - 2 szt.

"strona AC":
- wyłącznik nadprądowy bezpiecznik C20 20A 1P - 1 szt.
- jednofazowy elektroniczny licznik, miernik zużycia - 2 szt.
- wyłącznik bezpiecznik nadprądowy B16 16A 2P - 1 szt
- ogranicznik ochronnik przepięć C T2 2P AC - 1 szt
- wyłącznik różnicowo-prądowy 25A 30mA 1f - 1 szt.
- przełącznik zasilania 2P 32A 1-0-2

pozostałe elementy montażowe:

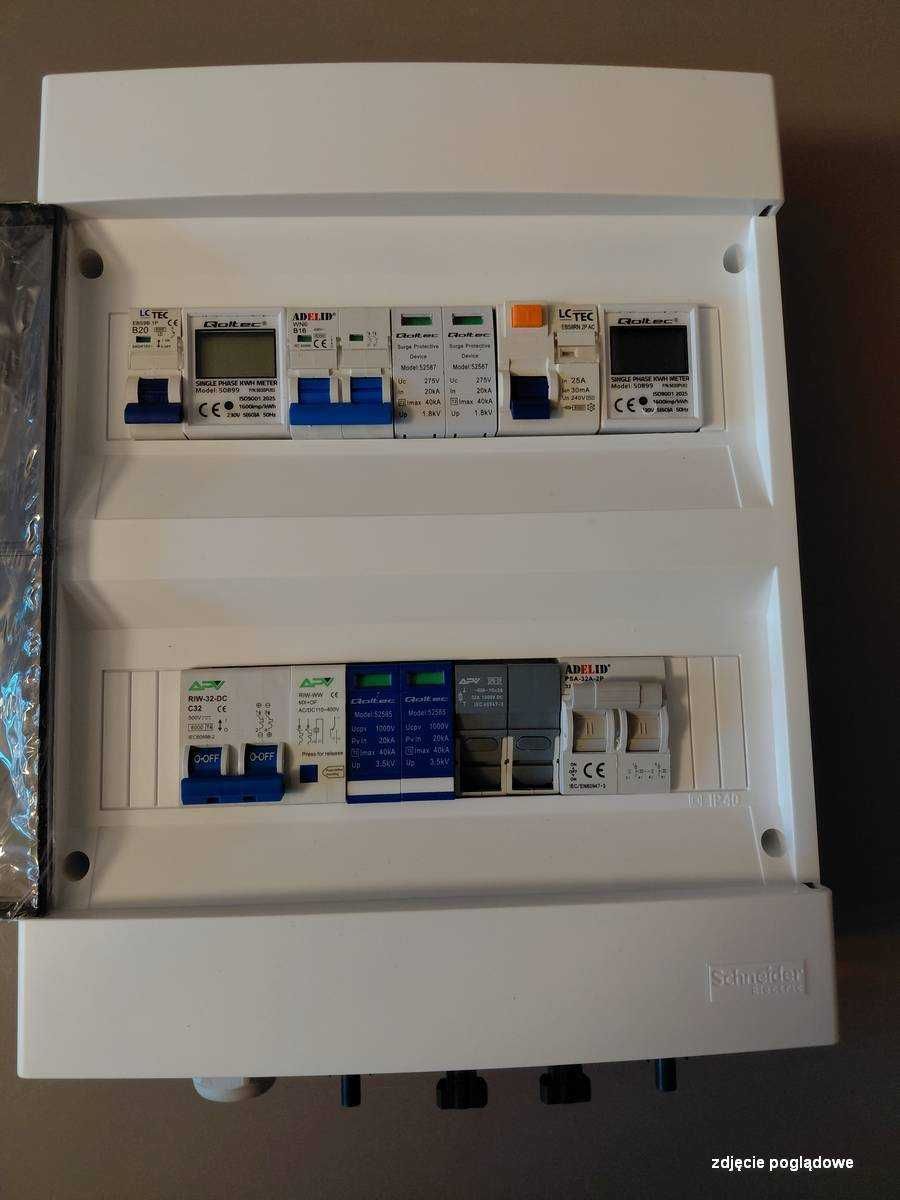

- obudowa rozdzielnica 2x12 natynkowa IP40 dymna - 1 szt.
- konektor złącze MC4 do rozdzielnic - 2 kpl.
- tulejka izolowana kablowa 6mm2 - 24 szt.
- tulejka izolowana kablowa podwójna 6mm2 - 8 szt.
- przewód izolowany 6mm2 - 1 kpl.

Zestaw daje możliwość ochrony zarówno po stronie AC, jak i DC, zwiększając bezpieczeństwo instalacji. Przeznaczony jest do jednego stringa, jednak dzięki przestronnej obudowie umożliwia łatwą rozbudowę w przyszłości.

Daje również możliwość pełnej kontroli zużycia energii, zarówno na wejściu inwertera, jak i na wyjściu, umożliwiając precyzyjny obraz przepływu prądu w systemie.

Dodatkowo pozwala na rozłączenie poszczególnych obwodów, zwiększając elastyczność i wygodę użytkowania:
- odłączanie inwertera od zasilania 230V z sieci - agregatu (off-grid)
- odłączanie wyjścia inwertera 230V
- odłączanie paneli PV od rozdzielnicy
- przełączania zasilania 230V (inwerter / sieć - agregat)
- całkowite odłączenie wyjścia 230V z rozdzielnicy

Ważne informację:

Montaż i podłączenie urządzeń elektrycznych powinno być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje. Nieprawidłowa instalacja może prowadzić do zagrożenia bezpieczeństwa oraz nieprawidłowego działania systemu.

Przed zakupem i montażem należy dokładnie sprawdzić parametry techniczne urządzeń, aby upewnić się, że są kompatybilne z Twoją instalacją.
