Zestaw hydrauliczny 2-sekcyjny 40L/min do TURA
KOD SKRAW-MET: [8946]
Producent: SM-G (SKRAW MET GROUP)
Skład zestawu:
2x dźwignia na widełki [3926]
2x linka z widełkami o długości 2m [3940]
rozdzielacz hydrauliczny na linki 2 sekcyjny 40L/min [1449]

Zestaw doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Gwarantuje skuteczne sterowanie dwiema sekcjami w ładowaczach czołowych TUR (podnoszenie ramy oraz pochyłość łychy).

Zestaw posiada wiele zalet, które wpływają na dynamiczne, szybkie i bezpieczne sterowanie maszyną.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie. Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

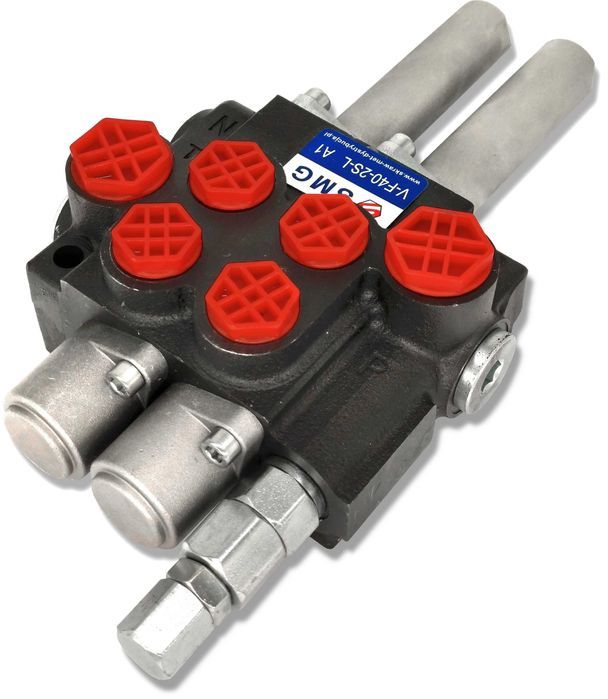

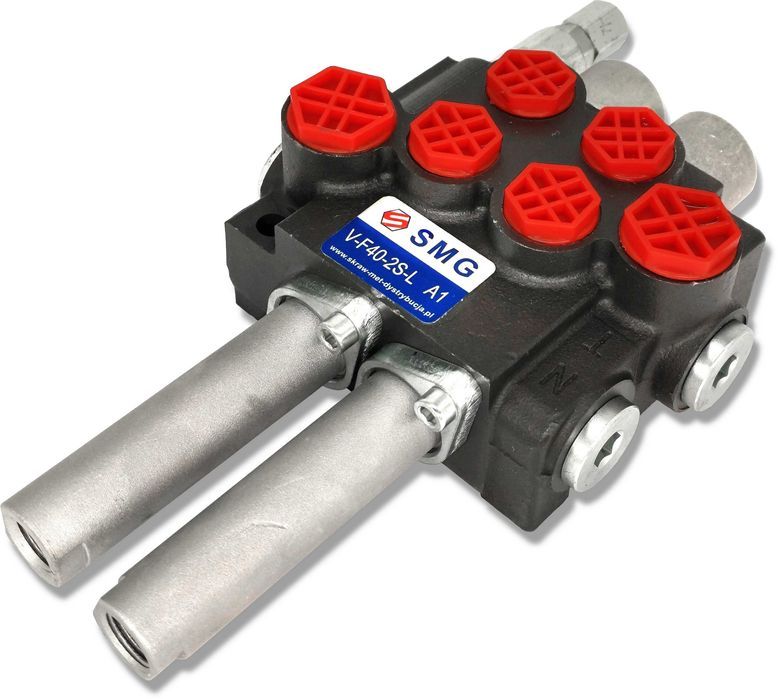

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY 40L NA LINKI
KOD SKRAW-MET: [1449]
SYMBOL: V-F40-2S-L

Rozdzielacz wysokiej jakości, monoblokowy charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.

Umożliwia sterowanie dwoma siłownikami dwustronnego lub (po zaślepieniu jednego z portów) jednostronnego działania.

Istnieje możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie z kabiny za pomocą linek i joysticka.

Zastosowanie:

Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

​Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak:

Cyklopy
Tury
Ładowacze
Pługi
Wózki widłowe i wiele innych

​​Suwak trzypozycyjny (1 - 0 - 2)

​

na sprężynie sama wraca do pionu
Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

​

Podłączenie:
Zasilanie (P) BSP 1/2''
Powrót  (T) BSP 1/2''
Wyjście na sekcje BSP 3/8''
Podłączenie BSP 1/2"
Specyfikacja techniczna:
Przepływ oleju:  0 - 40 l/min
Maksymalne ciśnienie robocze: 250 bar
Dopuszczalna temperatura otoczenia: -40'C do +60'C
Dopuszczalna temperatura oleju: -15'C do +80'C
Wyposażony w zawór bezpieczeństwa.

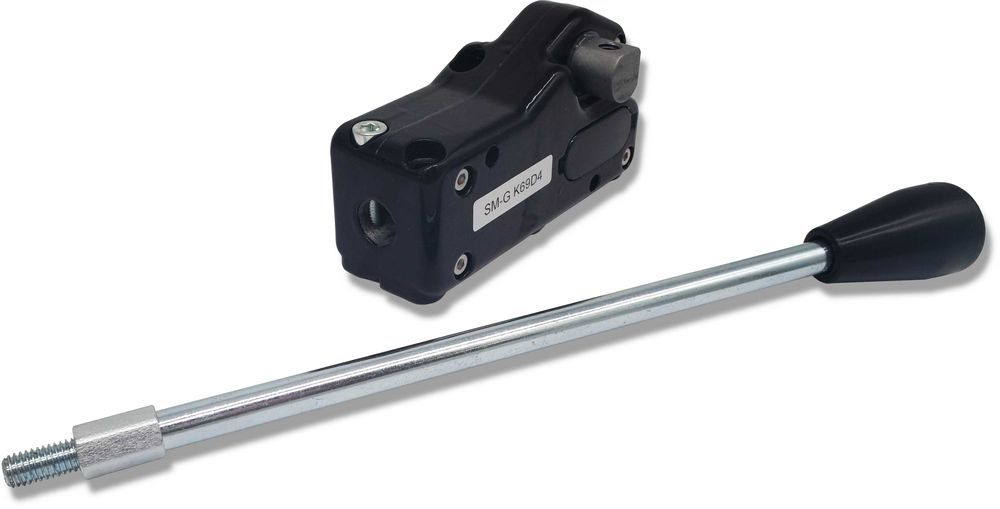

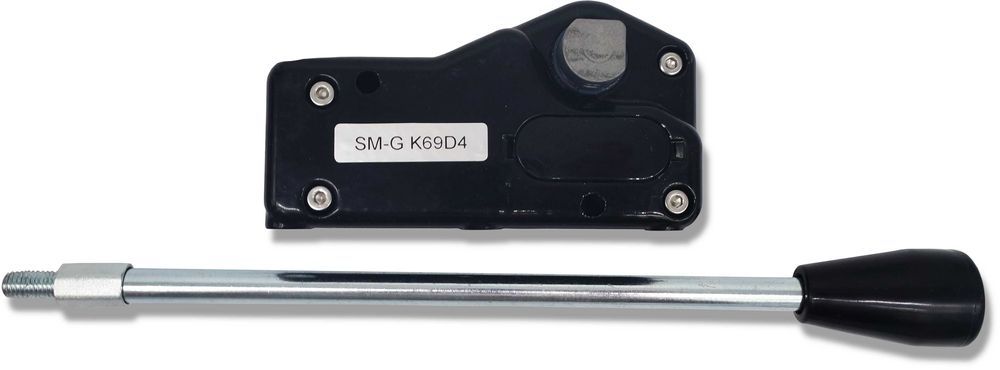

Dźwignie sterujące rozdzielaczem hydraulicznym wraz z korpusem do sterowania rozdzielaczem za pomocą linek na widełki
KOD SKRAW-MET: [3936]
SYMBOL: JL-D1-W-I3047-HV

Zestaw przystosowany do mechanicznego sterowania 2 - sekcyjnym rozdzielaczem hydraulicznym.

Solidna dźwignia umożliwiająca mechaniczne sterowanie dwukierunkowymi hydraulicznymi zaworami sterującymi TURA (ładowacza) przy pomocy linki na widełki (która jest w zestawie).

W rozdzielaczu 3 sekcyjnym potrzebne będą trzy takie dźwignie i trzy linki. Dźwignie mogą być łączone i skręcane ze sobą tworząc jednolity panel sterujący.

Pozwala na zdalne sterowanie (z kabiny) rozdzielaczami, które znajdują się poza kabiną.

Zastosowanie:

Dedykowany do sterowania TURA 1, 2, 3 w ciągnikach takich jak:

URSUS
ZETOR
MF i pochodnych.

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w różnego rodzaju maszynach tj.: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, maszynach przemysłowych i innych.

Łatwy do zainstalowania.
Do tej dźwigni pasuje linka zakończona widełkami z otworem 6mm
Specyfikacja techniczna:
Temperatura pracy: od -40'C / do +80'C
Otwór na kabel z widełkami
Otwory montażowe
Gałka czarna
Czarna zaślepka
Materiał:
Ergonomiczny, hartowany uchwyt z tworzywa sztucznego
Wytrzymała metalowa rama i dźwignia dla większej trwałości

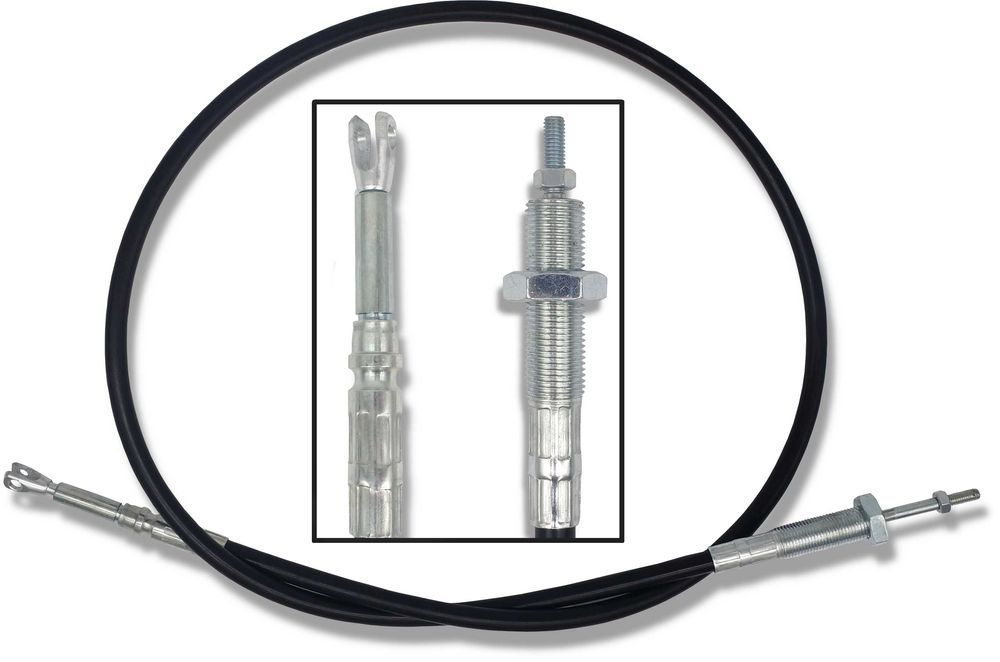

Linki do sterowania rozdzielaczem na widełki 2m
KOD SKRAW-MET: [3940]
SYMBOL: JL-L-W-200
Metalowa w pancerzu o długości 2 m

Linka doskonale sprawdza się przy sterowaniu rozdzielaczami hydraulicznymi stosowanymi w maszynach i urządzeniach zasilanych hydraulicznie sterowanych joystickiem / dźwignią.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Końcówki:
Końcówka linki od strony joysticka zakończona widełkami z otworem 6 mm oraz korpusem 14 mm
Końcówka linki od strony rozdzielacza gwint korpusu linki M16x1.5, gwint suwaka M6x1.6
