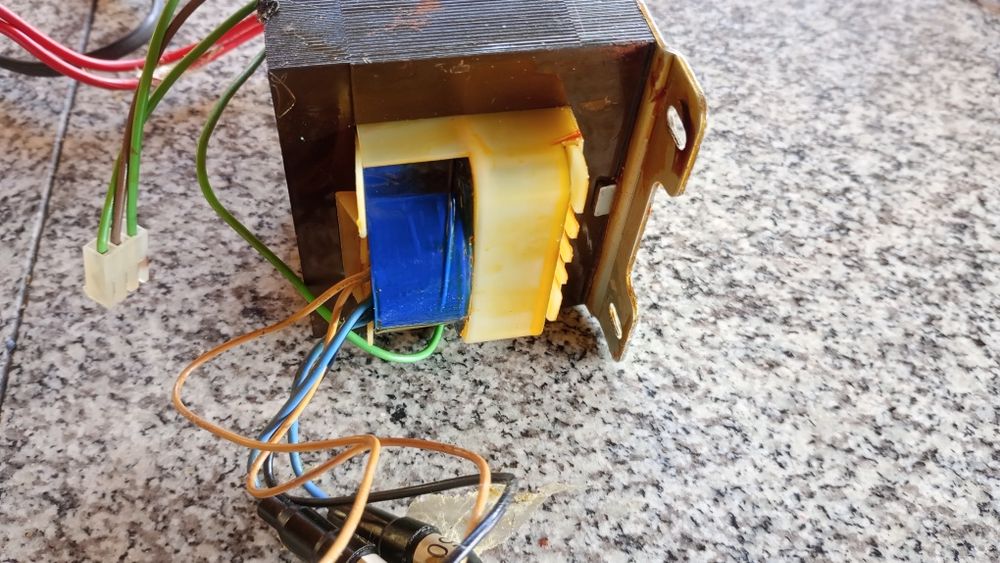

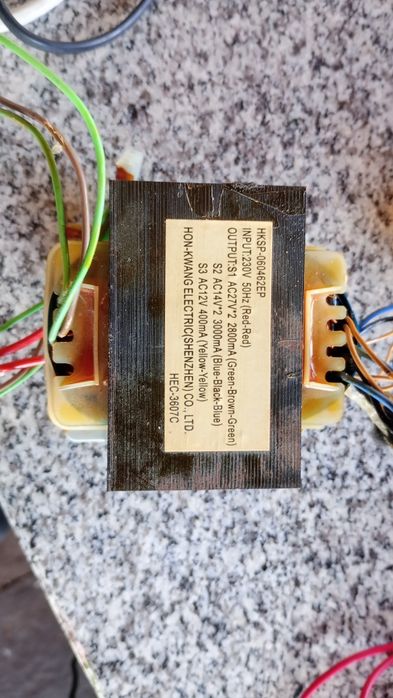

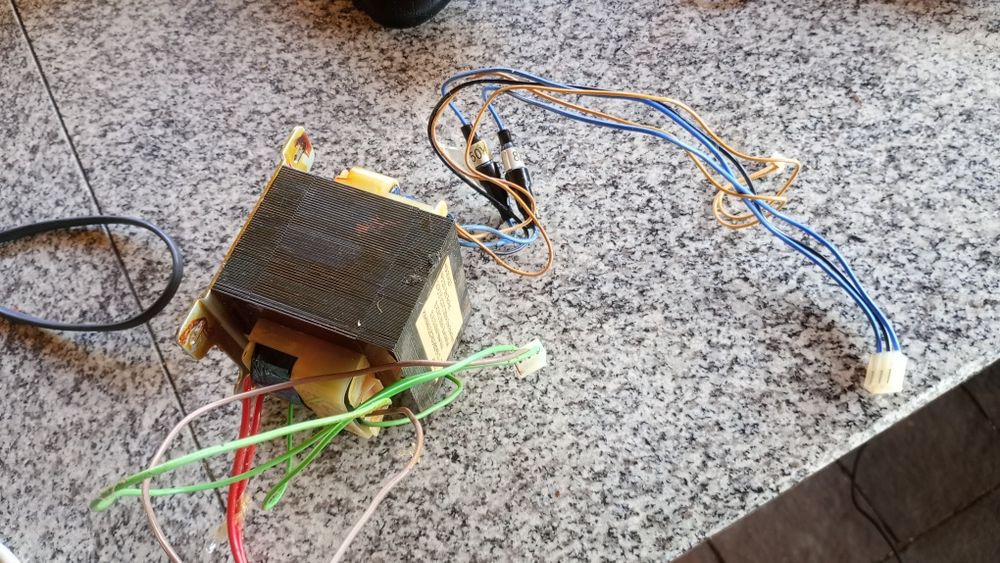

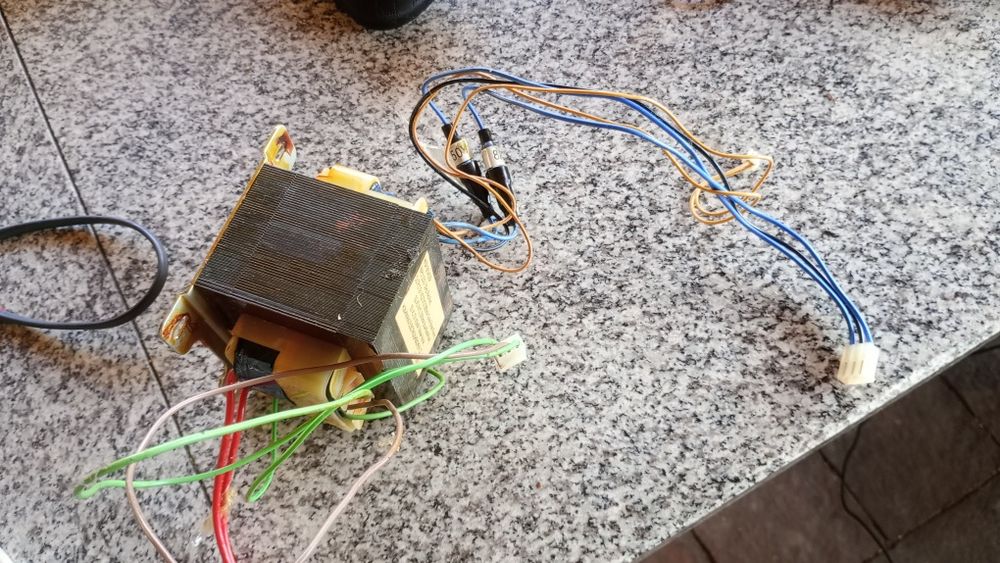

Widoczny na zdjęciu element to transformator sieciowy (rdzeniowy) o oznaczeniu HKSP-060462EP (HEC-3607C), wyprodukowany przez firmę Hon-Kwang Electric. Tego typu wielowyjściowe transformatory są powszechnie stosowane w potężnych systemach audio, takich jak zestawy głośnikowe kina domowego czy aktywne subwoofery (często spotykane np. w urządzeniach marki Genius z serii SW-5.1).Parametry techniczne i wyprowadzenia przewodówTransformator obniża napięcie sieciowe do kilku różnych wartości zasilających poszczególne sekcje elektroniki (wzmacniacze mocy, przedwzmacniacze, układy sterowania). Poniżej znajduje się rozszyfrowanie parametrów z tabliczki znamionowej:Uzwojenie pierwotne (Wejście / INPUT):230V ~ 50Hz – zasilanie sieciowe.Przewody: Czerwony - Czerwony (Red-Red).Uzwojenia wtórne (Wyjścia / OUTPUT):S1: AC 27V × 2 2800mA (2,8A) – symetryczne napięcie wyjściowe o wysokiej wydajności prądowej, najczęściej zasilające końcówkę mocy subwoofera.Przewody: Zielony - Brązowy - Zielony (Green-Brown-Green), gdzie brązowy to odczep środkowy (masa / GND).S2: AC 14V × 2 3000mA (3,0A) – kolejne wysokonapięciowe wyjście symetryczne, zasilające zazwyczaj końcówki mocy głośników satelitarnych.Przewody: Niebieski - Czarny - Niebieski (Blue-Black-Blue), gdzie czarny to odczep środkowy (masa / GND).S3: AC 12V 400mA (0,4A) – pojedyncze napięcie pomocnicze o niskim prądzie, przeznaczone dla sekcji przedwzmacniacza, procesora dźwięku lub wyświetlacza.Przewody: Żółty - Żółty (Yellow-Yellow
2 szt

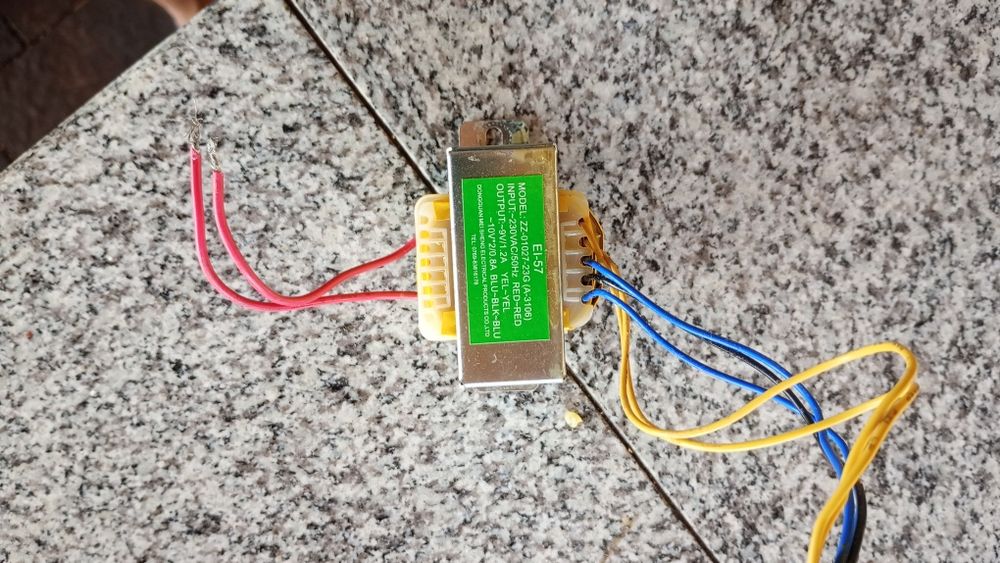

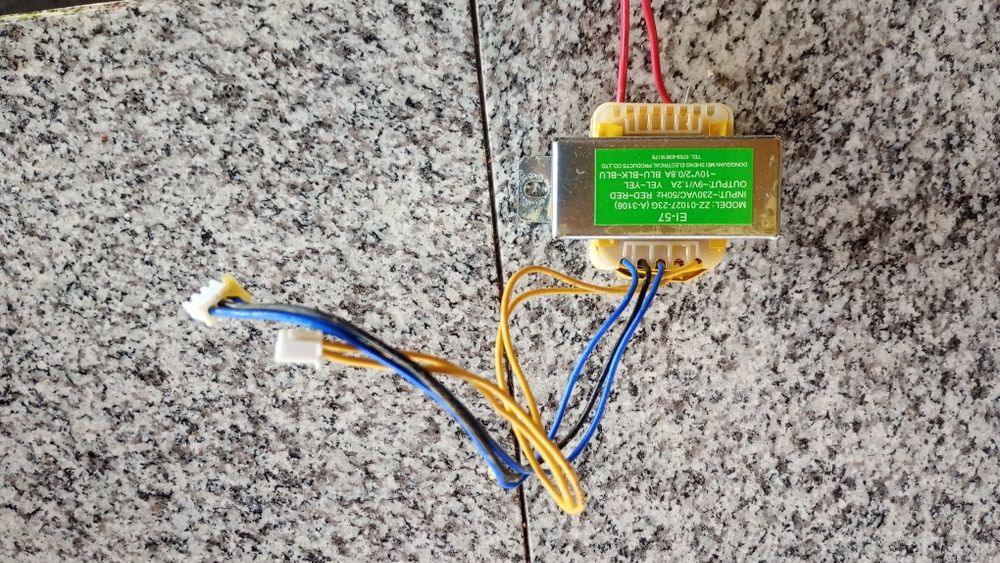

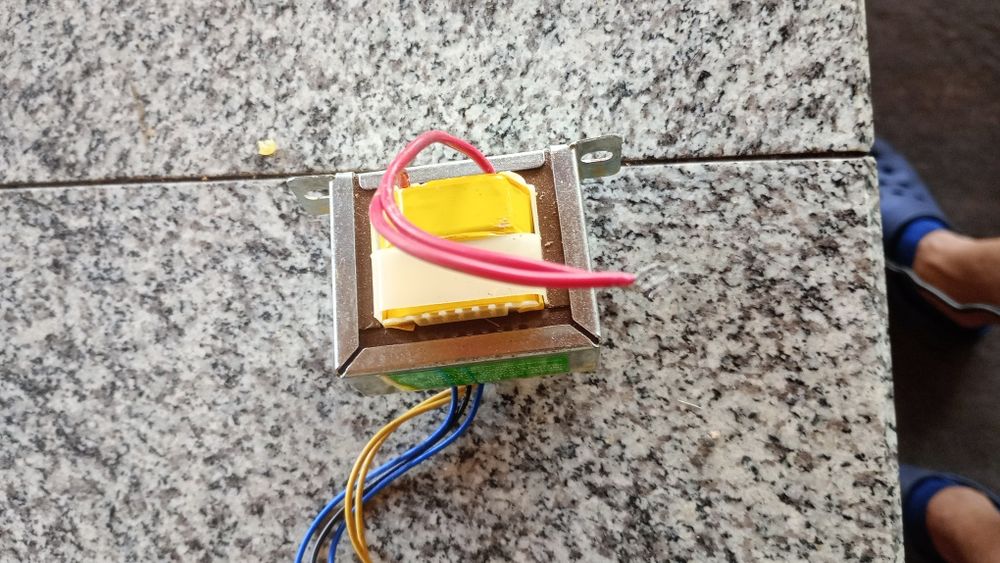

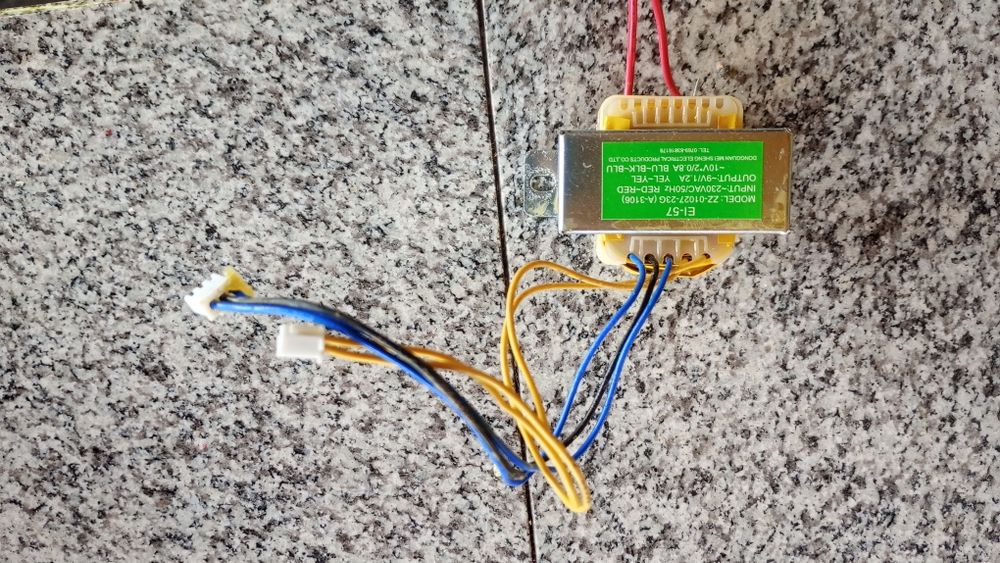

Zasilacz warsztatowy AC/DCWykorzystaj wyjście 9V lub 10V do zbudowania prostego zasilacza liniowego.Dodaj mostek prostowniczy, kondensator filtrujący oraz stabilizator napięcia (np. LM7805 dla 5V lub LM317 dla regulacji).Uzyskasz stabilne napięcie stałe idealne do zasilania mikrokontrolerów Arduino, ESP32 lub czujników.Wzmacniacz audio małej mocyWydajność prądowa 1,2 A przy 9V idealnie nadaje się do zasilenia małego wzmacniacza stereo (np. na układzie TDA2030 lub popularnych modułach PAM).Napięcia przemienne (AC) z transformatora (po wyprostowaniu na DC) świetnie sprawdzają się w audio, ponieważ generują znacznie mniej zakłóceń szumowych niż tanie zasilacze impulsowe.Stacja lutownicza do plastiku / Wycinarka do styropianuMożesz użyć napięcia przemiennego do zasilenia cienkiego drutu oporowego (chromoniklowego).Przepływający prąd rozgrzeje drut, co pozwoli na precyzyjne cięcie styropianu, pianki modelarskiej lub zgrzewanie foliowych opakowań.Zasilacz do efektów gitarowychWiększość kostek gitarowych wymaga zasilania 9V DC.Budując układ z dobrym filtrowaniem na bazie tego transformatora, stworzysz zasilacz bez pętli masy i uciążliwego pisku, który często pojawia się przy zasilaczach impulsowych.Automatyka domowa i retro-dzwonkiWiele tradycyjnych dzwonków do drzwi, elektrozaczepów w furtkach lub starych systemów domofonowych wymaga zasilania 8V - 12V AC (prądu przemiennego).Ten transformator idealnie wpisuje się w te wymagania bez konieczności prostowania prądu.
