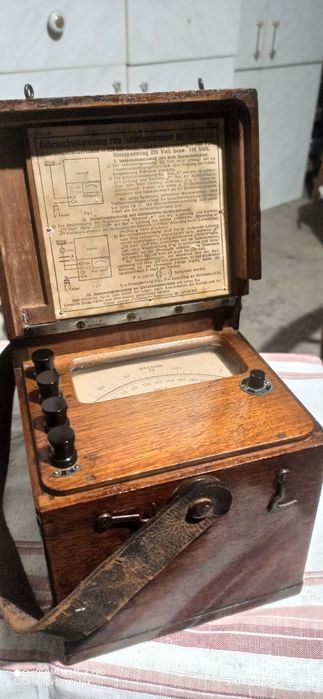

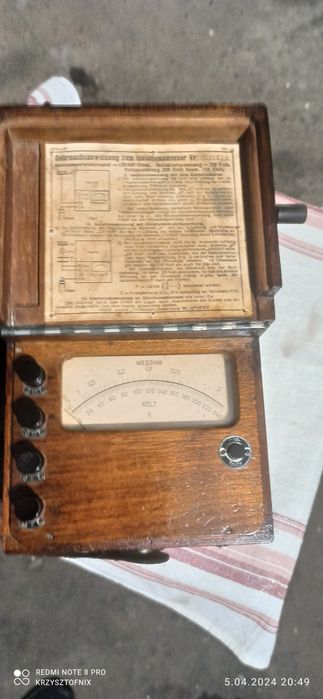

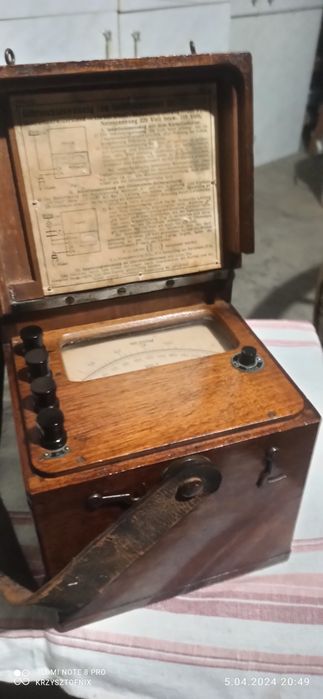

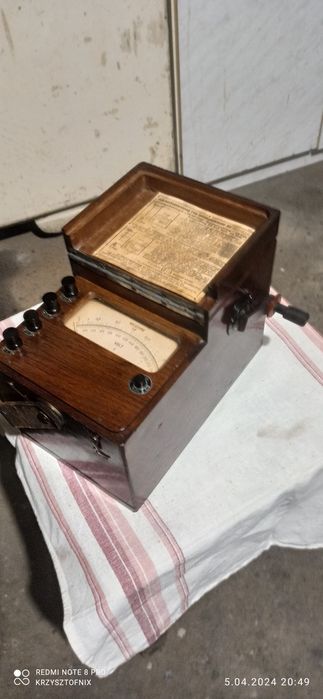

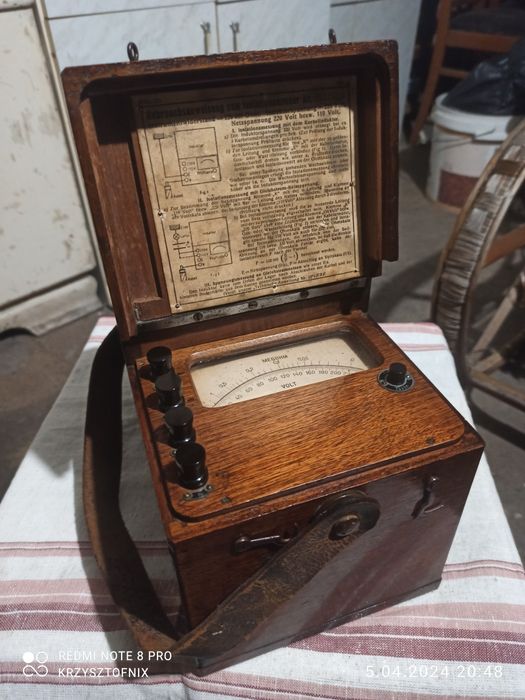

Tytuł ogłoszenia:Zabytkowy niemiecki miernik izolacji MEGOMIERZ korbkowy - SPRAWNY, InstrukcjaOpis ogłoszenia:Na sprzedaż trafia wyjątkowy egzemplarz kolekcjonerski – zabytkowy, niemiecki miernik izolacji (megomierz/woltomierz) o numerze seryjnym 1011979. Urządzenie pochodzi z pierwszej połowy XX wieku (okres międzywojenny / II Wojna Światowa) i zachowało się w bardzo dobrym stanie technologicznym oraz wizualnym.Główne atuty tego egzemplarza:W 100% SPRAWNY MECHANICZNIE: Induktor (korbka) obraca się płynnie i bez oporów. Wskazówka na tarczy reaguje prawidłowo, nie jest zablokowana ani zawieszona.STAN WIZUALNY: Drewniana, oryginalna skrzynka jest solidna, bez pęknięć, ubytków czy śladów po szkodnikach drewna (kornikach). Okucia i zapięcia są kompletne.ORYGINALNA INSTRUKCJA: Wewnątrz pokrywy zachowała się w świetnym i w pełni czytelnym stanie oryginalna, papierowa instrukcja obsługi w języku niemieckim (Gebrauchsanweisung zum Isolationsmesser).Specyfikacja z tabliczki znamionowej:Opór instrumentu: 120 000 OhmNapięcie induktora: 220 Volt / 110 VoltDwie skale pomiarowe: MEGOHM oraz VOLTTo doskonały element dekoracyjny do gabinetu, warsztatu retro lub cenny eksponat dla poszukiwaczy starych militariów i zabytków techniki.Cena: 350 zł (do rozsądnej negocjacji)Wysyłka: Możliwa bezpieczna wysyłka przez portal (paczkomat/kurier) – gwarantuję pancerne zapakowanie przedmiotu na czas transportu. Możliwy również odbiór osobisty.Zapraszam do kontaktu przez wiadomości prywatne

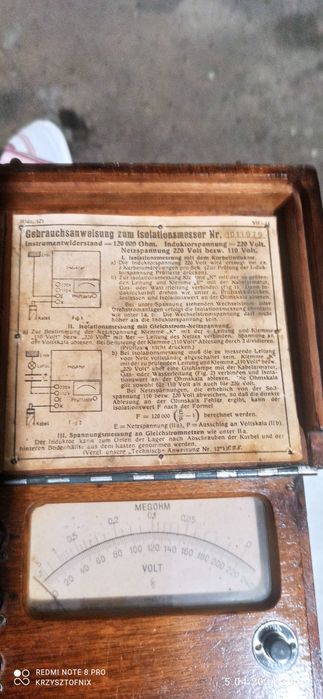

Gebrauchsanweisung zum Isolationsmesser Nr.

1011979.

Instrumentwiderstand 120 000 Ohm. Induktorspannung-220 Volt. Netzspannung 220 Volt beaw. 110 Volt.

0000

Fig. 1

L. Isolationsmessung mit dem Kurbelinduktor. a) Die Induktorspannung 220 Volt wird erzeugt bei ca. 5 Kurbelumárelungen pre Sek (Zar Zar Prüfung der Foduk torspannung Prüftaste drückens

b) Zur isolationsmessung Kic me mit der zu prüfen den Leitung und Nemme E mit der Nabelarmatur, Gas- oder Wasserteitung verbinden (Fig. Dans le dustorkurbel drehen wie unter a, Pruttaste drucken, foslassen und Isoladonswert an der Othinskala ablesen Bei unter Spannung stehenden Wechselstrom oder Drehstromanlagen erfolgt die Isolationsmessung ebenfalls wie unter la. D. Die Wechselstromspannung daite

höher als die Induktorspannung sein 11. hoiatlonsmessung mit Gleichstrom-Netzspannung.

Zur Bestimmung der Netzspannung Klemme k" mit der Leitung und Klemme 110 Vojt bezw 220 Volt mit Mer Leitung des Netzes verbinden. Spannung an ahr Voitskala abiesen. Bei Benutzung der Klemme 110 Volt Ablesung durch 2 dividieren. Pruftast nicht drucken.)

D) Bel Isolationsmessung muß die zu inessende Leitung vom Netz vollständig abgeschaltet sein. Kiemme K mit der zu prutenden Leitung und Klemme 110 Volt bezw. 220 Volt uber eine Glühlampe mit der Kabelarmatur, Gas- oder Wasserleitung (Fig. 2) verbinden und Isola-tionswert an der Ohmskala ablesen, le Ohmakala gilt sowohl für 110 0 Volt als auch für 220 Volt Bei Netzspannungen, die erheblich von der Soil-spannung 110 bezw. 220 Volt abweichen, so daß die direkte Ablesung an der Ohinskala Fehler ergibt, kann der Isolationswert F nach der Formel

F120 000(-1) berechnet werden.

F2 ENetzspannung (lla), P=Ausschlag an Voltskala (Il b)

III. Spannungsmessung an Gleichstromnetzen wie unter Ila Der Induktor kane zum Oelen der Lager nach Abschrauben der Kurbel und der hinteren Bodenhällte aus dem kasten genommen werden.

(Vergl. unsere Technische Anweisung Nr. 121525.
