WZMOCNIONY ORBITROL OSPC 50 ON Z WAŁKIEM ORBITROLA ŚREDNIM ORAZ 4'ema PRZYŁĄCZAMI 1/2" - M18
KOD SKRAW-MET: [7469]

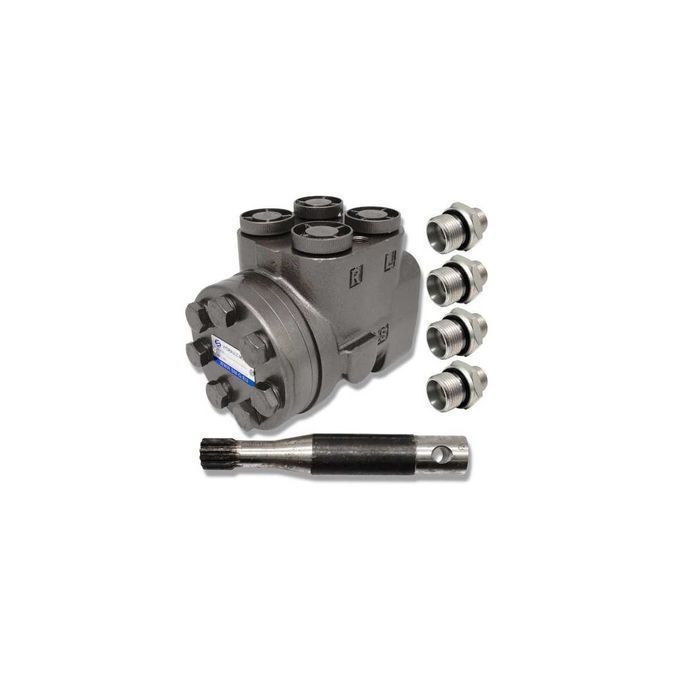

Zestaw w którego skład wchodzi:

Wzmocniany Orbitrol OSPC 50 ON [2661]
WAŁEK ORBITROLA ŚREDNI DŁUGOŚĆ 165mm [1346]
4x Przyłącze Hydrauliczne Proste Nypel G1/2" - M18 [1387]
USZCZELKI ED, KTÓRE W PEŁNI USZCZELNIAJĄ UKŁAD. NYPLE NIE WYMAGAJĄ ZASTOSOWANIA DODATKOWYCH USZCZELEK.

WZMOCNIONY ORBITROL OSPC 50 ON
KOD SKRAW-MET: [2661]
Zastosowanie:

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Orbitrol OSPC 50 ON ma za zadanie sterowanie hydraulicznym układem kierowniczym w mini - traktorach, ciągnikach rolniczych, koparkach, kombajnach, widlakach i maszynach budowlanych.

Zastosowanie w ciągnikach:

KUBOTA
URSUS
MTZ
ZETOR
CASE IH AVJ
FIAT
MASSEY FERGUSON
NEW HOLLAND TD
RENAULT
RENAULT CERES
RENAULT CERGOS
Celtis

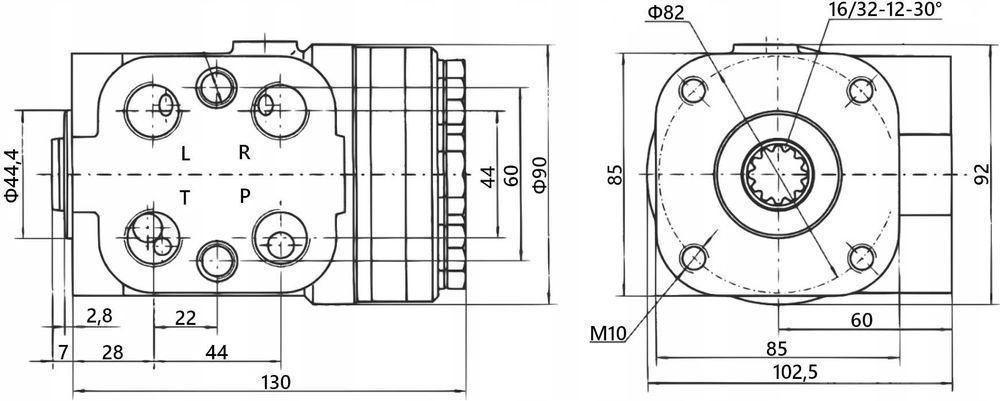

Specyfikacja techniczna:

Objętość geometryczna: 50cm3/obr

Zalecany przepływ oleju w układzie: od 3 do 8L/min.

Gwinty wewnętrzne (P, T, R, L): G1/2" BSP

Gwinty wewnętrzne (obok przyłączeniowych): M10

Mocowanie kolumny kierownicy: 4x śruba M10 - 16mm

Ilość wcięć na wałek: 12z

Ustawienie zaworów:

przelewowy: 160 bar
szokowe: 240 bar

Materiał: żeliwo

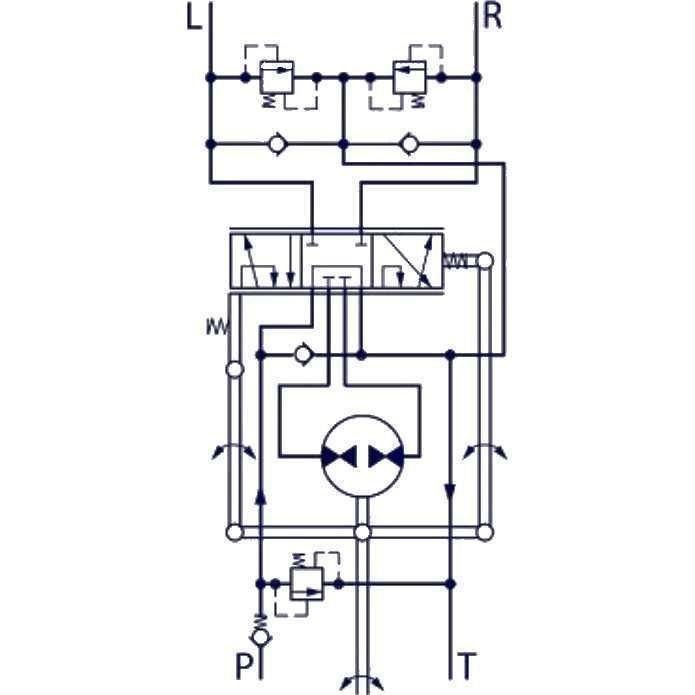

Oznaczenia przyłączeń:

P - zasilanie z pompy

T - powrót do zbiornika

R - skręt w prawo

L - skręt w lewo

praca bez szarpania kierownicą, płynne oraz lekkie kierowanie przy bardzo obciążonej osi, dzięki wzmacnianej, precyzyjnej konstrukcji nie powodującej przecieków oraz awarii,
każdy orbitrol posiada opisane przyłącza: P , T , A , B , co zapewnia prawidłowe podłączenie do układu
towar produkowany w Europie, sprawdzony i pochodzący od pewnego producenta.
umożliwia sterowanie pojazdem nawet w trakcie awarii, przy holowaniu pojazdualt

WAŁEK ORBITROLA ŚREDNI DŁUGOŚĆ 165mm

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.
Wałek pasuje do wszystkich typów orbitroli (ON, CN, LS).

Dane techniczne:

Ilość frezów na końcówce wałka: 12
Szerokość końcówki frezowanej: 20mm
Długość całkowita wałka: 165mm
Szerokość końcówki gładkiej: 25mm
Długość końcówki gładkiej: 28mm

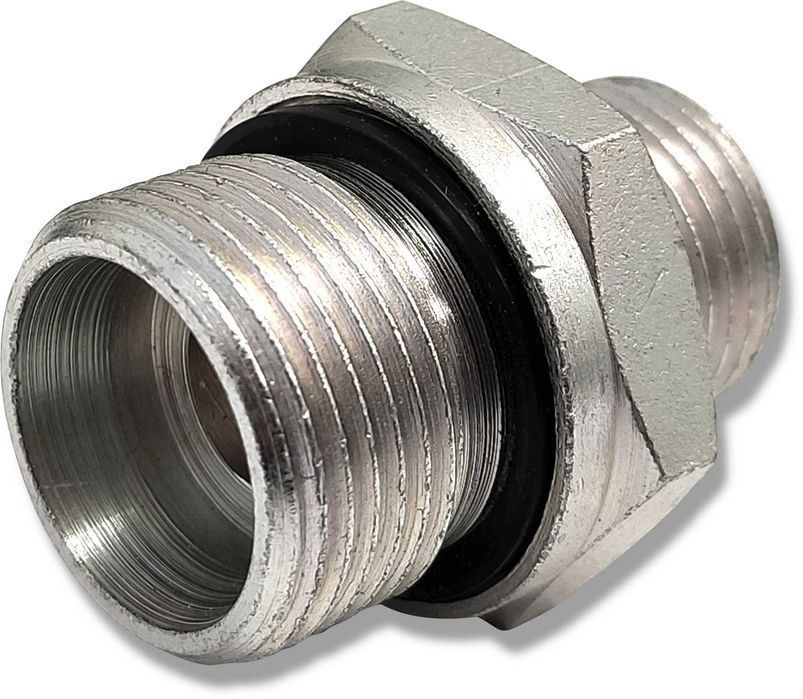

PRZYŁĄCZE HYDRAULICZNE PROSTE NYPEL M1/2" M18

Zastosowanie:

Przyłącze hydrauliczne doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Przyłącze jest przystosowane do wkręcenia w korpus min: pompy, rozdzielacza itp. Służy do połączenia głównych podzespołów w układzie hydraulicznym z przewodami hydraulicznymi.

PO STRONIE PRZYŁĄCZENIOWEJ ZNAJDUJE SIĘ USZCZELKA ED, KTÓRA W PEŁNI USZCZELNIA UKŁAD. NYPLE NIE WYMAGAJĄ ZASTOSOWANIA DODATKOWYCH USZCZELEK.

Druga strona odpowiada za przyłączenie przewodu hydraulicznego czy kolanka. Uszczelnienie następuje po dokręceniu się złączy na stożku samo-uszczelniającym. Zapewnia to pełne uszczelnienie układu.

Przyłącze przystosowane jest do wkręcenia w korpus. Nie należy nim łączyć dwóch przewodów hydraulicznych. Do tego służą złącza dostępne na innych aukcjach.

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Długość całkowita H: 34,5mm
Średnica nominalna przelotu: 10mm
Gwint M1 od strony korpusu: zewnętrzny calowy 1/2"
Gwint M2 od strony przewodu: zewnętrzny metryczny 18x1.5
Wersja przyłącza: lekka
Ciśnienie nominalne: 180bar
Ciśnienie maksymalne: 230bar
Typ cieczy: olej hydrauliczny

Materiał:

stal spawalna, galwanizowana odporna na korozję
