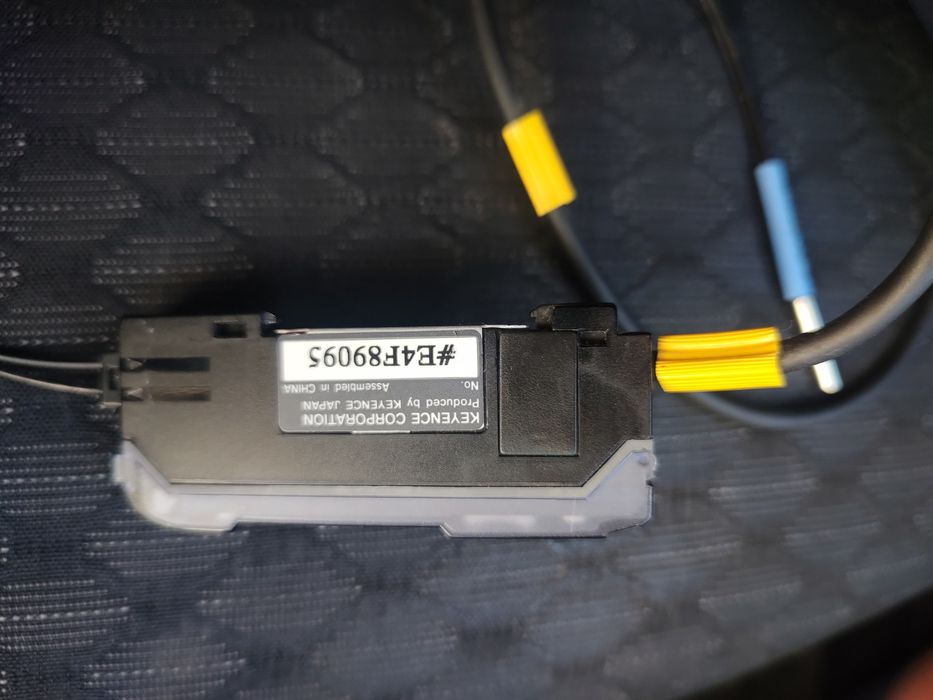

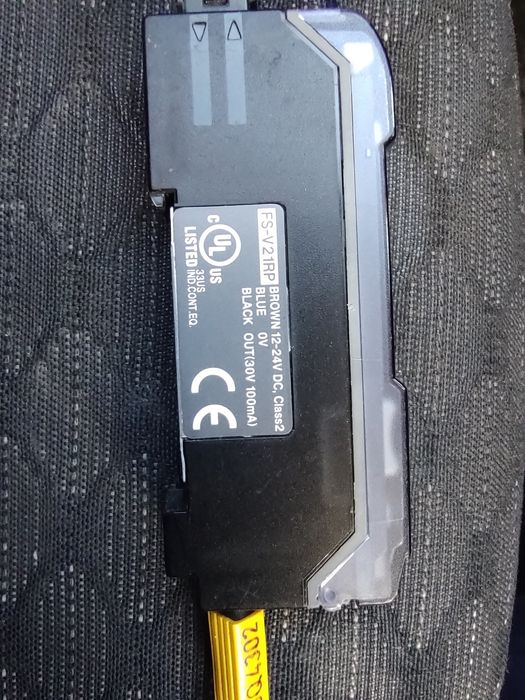

Wzmacniacz optyczny, w tym model FS-V21RP, marki Keyence, to urządzenie, które wzmacnia sygnał optyczny (promieniowanie świetlne) bezpośrednio, bez zamiany na sygnał elektryczny. Podobnie jak laser, wykorzystuje zjawisko emisji wymuszonej w ośrodku czynnym. Stosuje się go na przykład w światłowodach.

Podział według sposobu informowania o wielkości mierzonej.
W ramach tego kryterium rozróżnia się czujniki światłowodowe jednopunktowe, wielopunktowe oraz czujniki o ciągłym odbiorze w przestrzeni. Czujniki jednopunktowe wykorzystują straty sprzężenia w relacji światłowodowej; są to np. czujniki odbiciowe. Czujniki wielopunktowe działają poprzez wykorzystanie przesunięć strat, polaryzacji intensywności fluorescencji lub intensywności rozpraszania wstecznego. Do czujników zmienności strat należą światłowodowe mikrowoltowe czujniki przemieszczenia, siły i ciśnienia. Czujniki ciągłego odbicia przestrzennego to czujniki stosowane w automatyce głównie do pomiaru rozkładu temperatury w zbiornikach, urządzeniach i maszynach.

Dane techniczne:

Producent Keyence
Kod produktu FS-V21RP
Typ Wzmacniacz światłowodowy
Model Jednostka główna
Źródło światła Czerwona dioda LED
Czas reakcji 250 µs (FINE) /500 µs (TURBO) /1 ms (SUPER TURBO) /4 ms (ULTRA TURBO) /500 µs (HIGH RESOLUTION) /50 µs (HIGH SPEED)
Wybór wyjścia
Lampka sygnalizacyjna Czerwona dioda LED

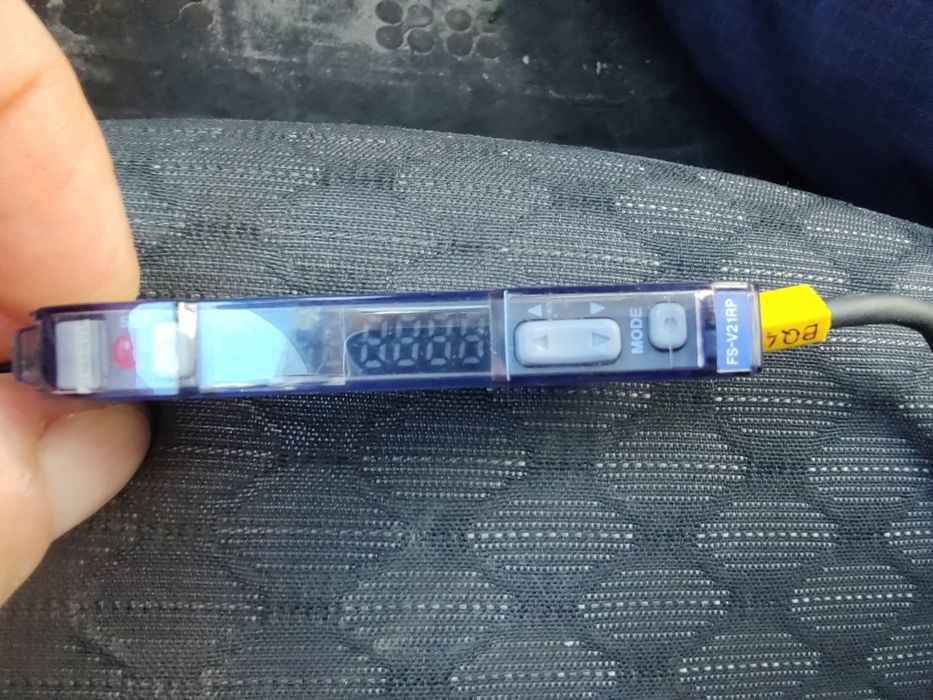

Podwójny monitor cyfrowy: Podwójny wyświetlacz 7-segmentowy
[Wartość zadana (4-cyfrowy zielony wskaźnik LED) i wartość bieżąca (4-cyfrowy czerwony wskaźnik LED) świecą razem. Zakres wartości bieżącej: 0 do 65,520; Nadmierne wzmocnienie: 0 P do 999 P]
Funkcja Hold Możliwość wyświetlania zarówno szczytowych, jak i dolnych wartości podtrzymania.
Monitor LED paska Możliwość wyświetlania razem z Current Value
Wyświetlane wzmocnienie nadmiarowe (85 do 115 % w 7 krokach)
Tryb detekcji Natężenie światła/ krawędź narastająca/ krawędź opadająca
Funkcja Shift Max. ±1,999 (zmienna)
Funkcja timera Tryb timera OFF/OFF-delay timer/ON-delay timer/One-shot timer, do wyboru
Zakres zmienny od 1 do 500 ms
[1 do 30 ms (w odstępach co 1 ms), 30 do 50 ms (w odstępach co 2 ms), 50 do 200 ms (w odstępach co 10 ms), 200 do 500 ms (w odstępach co 50 ms)].
Dokładność ±10 % wartości zadanej
Wyjście sterujące PNP otwarty kolektor 100 mA maks. (maks. 30 VDC)*1, Napięcie resztkowe: maks. 1 V.
Napięcie znamionowe
Napięcie zasilania 12 do 24 VDC ±10 %, Ripple (P-P) 10 % lub mniej
Pobór mocy Normalny S-APC OFF: 650 mW maks. (maks. 27 mA przy 24 VDC), S-APC ON: 720 mW maks. (maks. 30 mA przy napięciu 24 VDC)*2
ECO połowa S-APC OFF: 530 mW maks. (maks. 22 mA przy napięciu 24 VDC), S-APC ON: 600 mW maks. (maks. 25 mA przy 24 VDC)*2
ECO wszystkie S-APC OFF: 480 mW maks. (maks. 20 mA przy 24 VDC), S-APC ON: 550 mW maks. (maks. 23 mA przy napięciu 24 VDC)*2
Odporność na warunki środowiskowe
Światło otoczenia Lampa żarowa: maks. 20 000 lx, Światło słoneczne: maks. 30 000 lx
Temperatura otoczenia -10 do +55 °C (bez zamarzania)*3
Wilgotność względna 35 do 85 % RH (bez kondensacji)
Odporność na wibracje 10 do 55 Hz, podwójna amplituda 1,5 mm, 2 godziny w każdym z kierunków X, Y i Z
Odporność na wstrząsy 500 m/s2, 3 razy w każdym z kierunków X, Y i Z
Materiał obudowy Poliwęglan
Zalety:

Wysoka sprawność
Doskonała jakość wykonania
Trwałość
Bezpieczeństwo użytkowania
Niezawodność działania
