Wzmacniacz mocy UKF VHF 250W 87.5 - 108MHz 2xBLV25, power Amplifier, dopała.

Idealne rozwiązanie dla zwiększenia zasięgu stacji radiowej, potrzebujesz tylko dobrego zasilacza i filtra przed anteną.

Nadajnik podłączasz bezpośrednio do wejścia wzmacniacza, musisz pamiętać żeby nie przekroczyć mocy 15 W na wejściu urządzenia!

W związku z bardzo dużym zainteresowaniem pozwoliłem sobie na dodanie linka do zdjęć na dysku Google:

drive.google.com/drive/folders/1NoMSgX1i4yAPFahOjA36HNJpzmLmPsFk?usp=drive_link

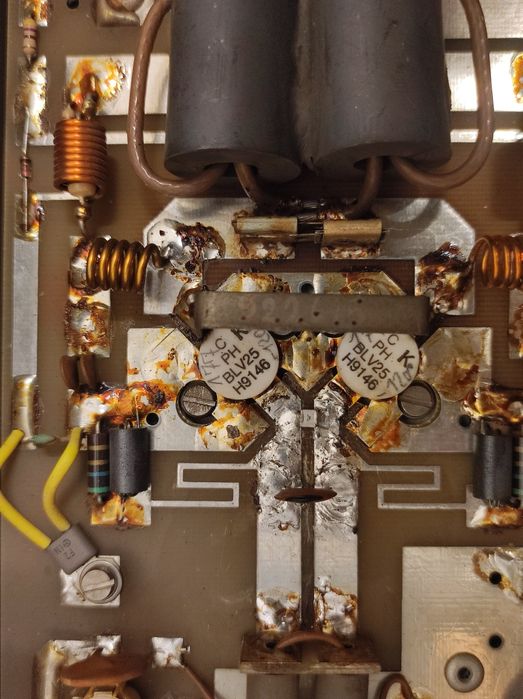

Końcówka mocy, wykonana na dwóch legendarnych tranzystorach NPN BLV25 CCIR VHF UKF 87.5 - 108 MHz, w rzeczywistości pracuje znacznie szerzej.

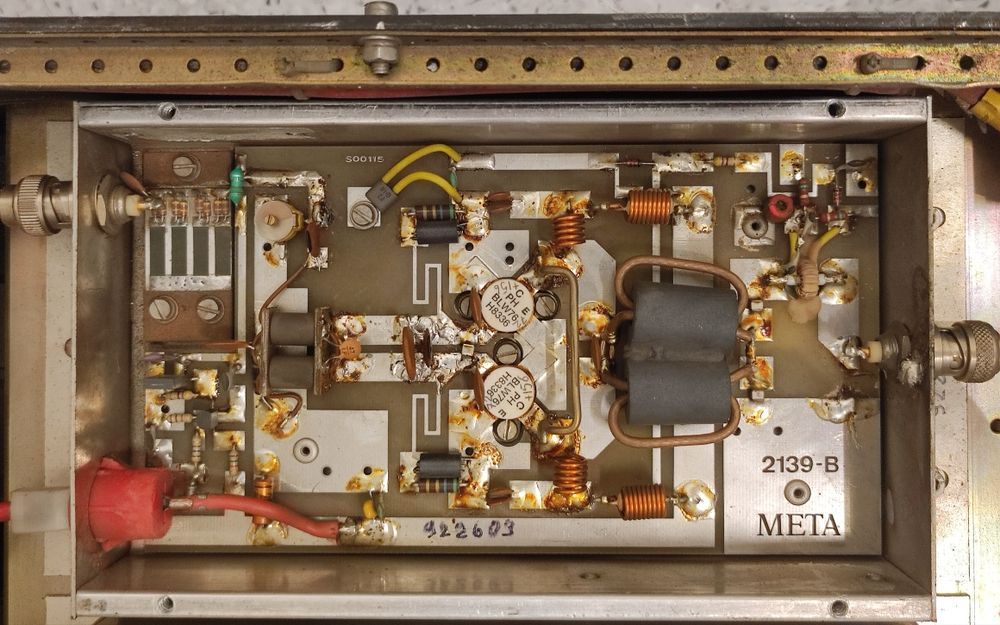

Kompletny moduł firmy META Regio Emilia CTE z rozebranego nadajnika radiofonicznego o mocy wyjściowej 1KW.

Oryginalnie w nadajniku CTE znajdowały się cztery takie moduły każdy po 250 W sterowane wzmacniaczem Driver 30/100W ( łącznie 5 modułów )

Moduł w 100% sprawny technicznie działa w całym zakresie od 87 do 108 MHz w klasie C bez konieczności podstrajania z mocą na wejściu od 15 do 20W i zasilaniu od 24 do 28V.

Wzmacniacz standardowo pracuje w klasie C dla modulacji FM, łatwo można przystosować go do pracy w paśmie 144, 70 lub 50 MHz, także liniowo dla SSB.

Tranzystory BLV25 stosuje się we wzmacniacz mocy do 175 MHz częstotliwość FT 600 MHz, jeden oryginalny Philipsa to obecnie koszt 360 PLN.

Dużą zaletą jest łatwość w zasilaniu, nie potrzebuje dużego napięcia jak we wzmacniaczach na tranzystorach V-MOS około 50 V oraz ujemnego napięcia polaryzacjnego dla bramek.

Jest to stara dobra sprawdzona konstrukcja godna polecenia.

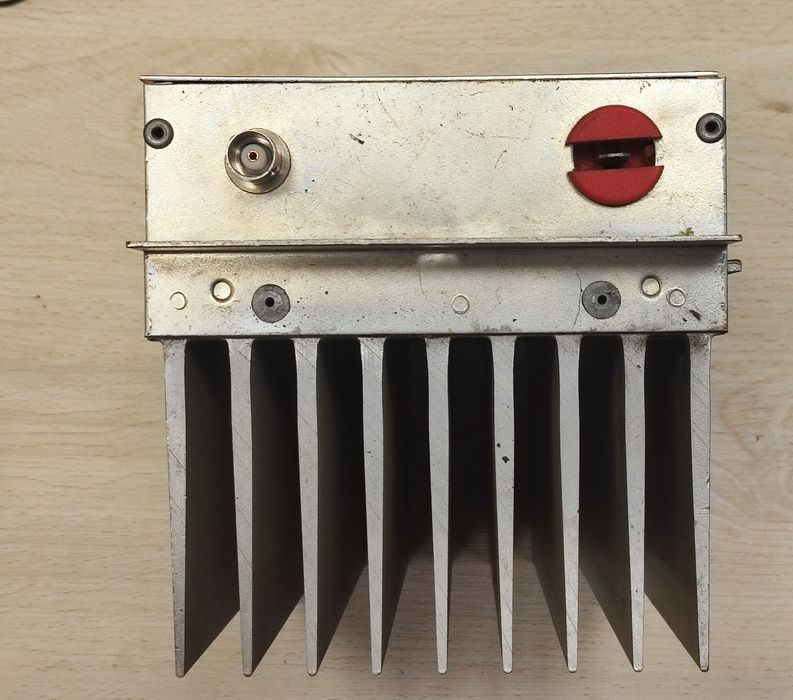

Gniazda wejściowe i wyjściowe dobrej jakości BNC, można wymienić na złącze N.

Zasilanie plusem, minus na masie, złącze zasilania typowe jak w samochodzie, posiadam także przewody zasilające o odpowiednim przekroju.

Prąd pobierany przez wzmacniacz zależny od mocy wyjściowej około 10 - 14A przy 28V

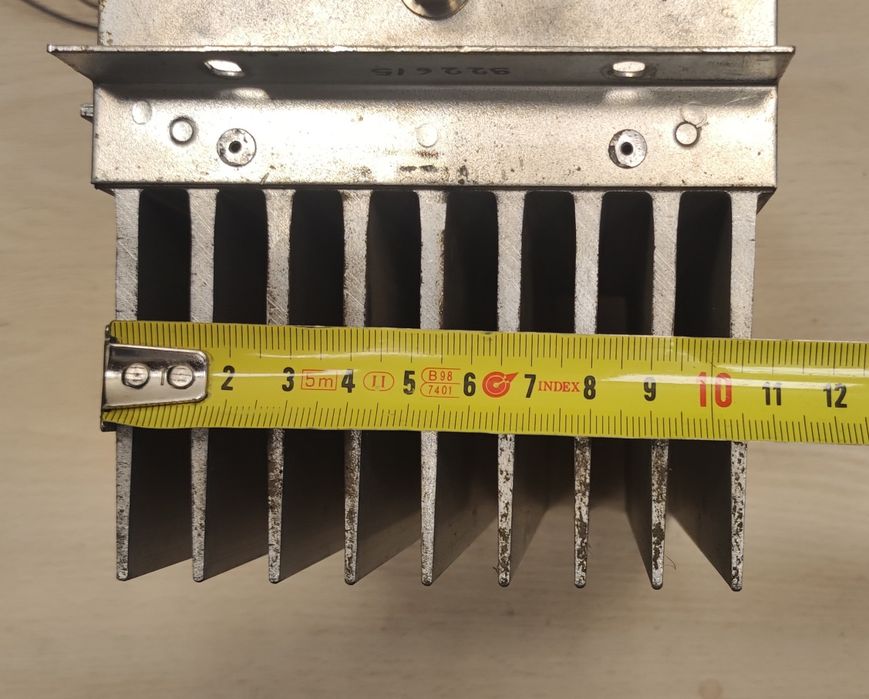

Kompletna metalowa szczelna elektromagnetycznie obudowa z dużym aluminiowym radiatorem.

Waga jednego modułu około 3 kG, posiadam 4 sztuki i dodatkowo driver o mocy 100W na tranzystorach 2xBLW76.

Istnieje możliwość sprzedaży w całości razem z sumatorem i rozdzielaczem mocy na cztery wraz z przewodami zasilającymi i BNC - BNC z przewodu teflonowego RG303 i RG58.

Urządzenie działało poprawnie do samego końca ale musiałem go rozebrać że względu na brak miejsca do przechowywania i znaczną wagę około 40 kG

Preferowany odbiór osobisty lub wysyłka do uzgodnienia, nie wysyłam za pobraniem!
