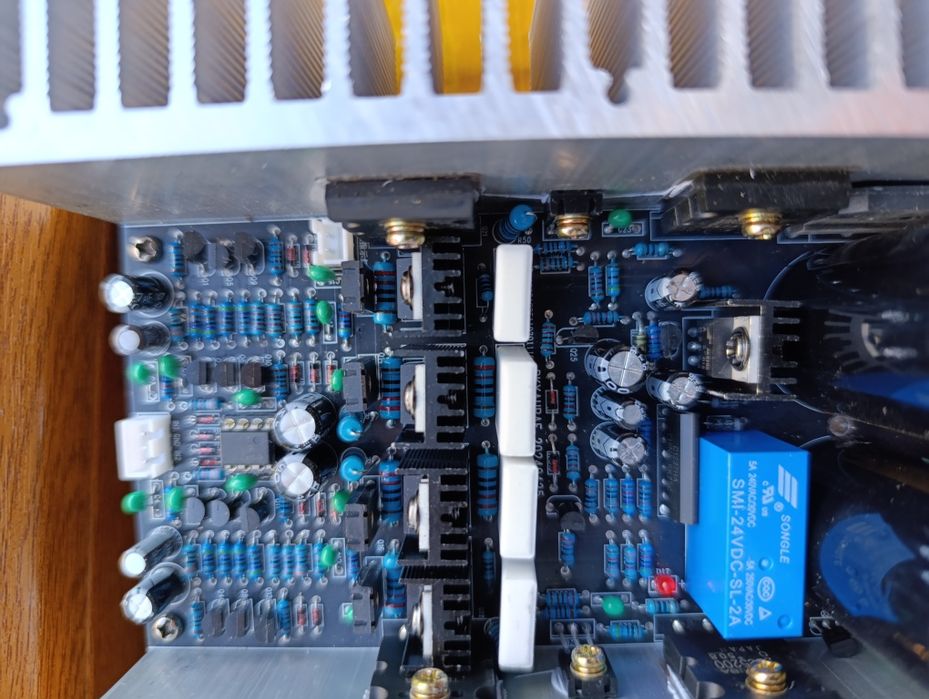

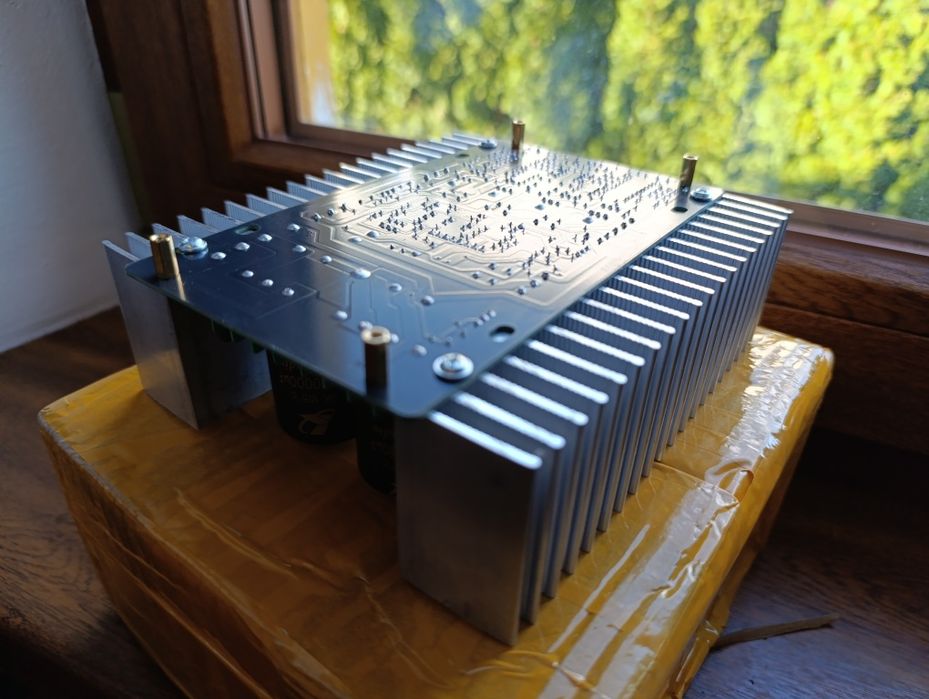

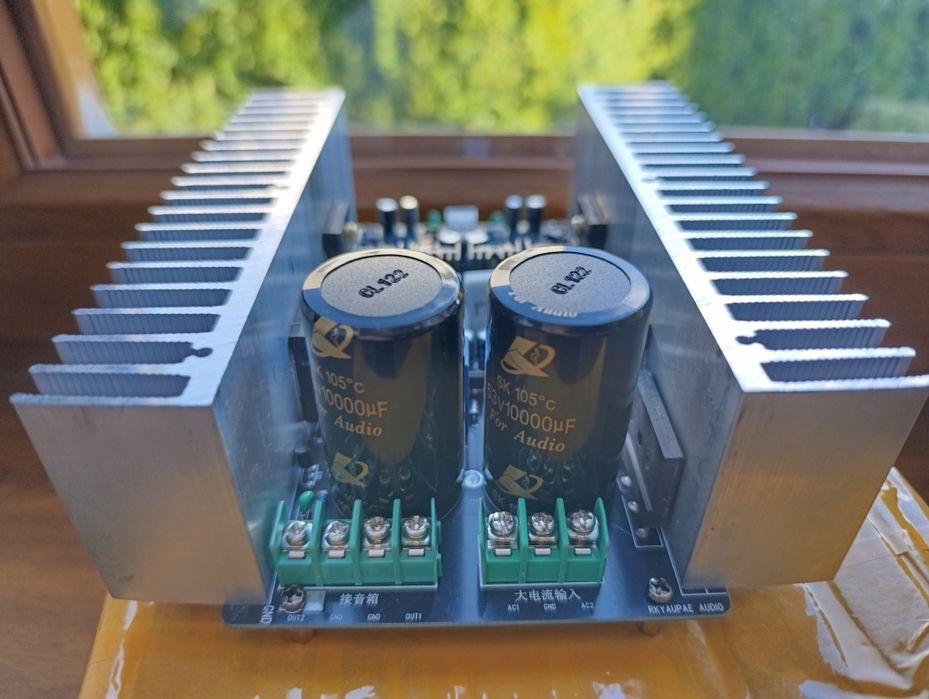

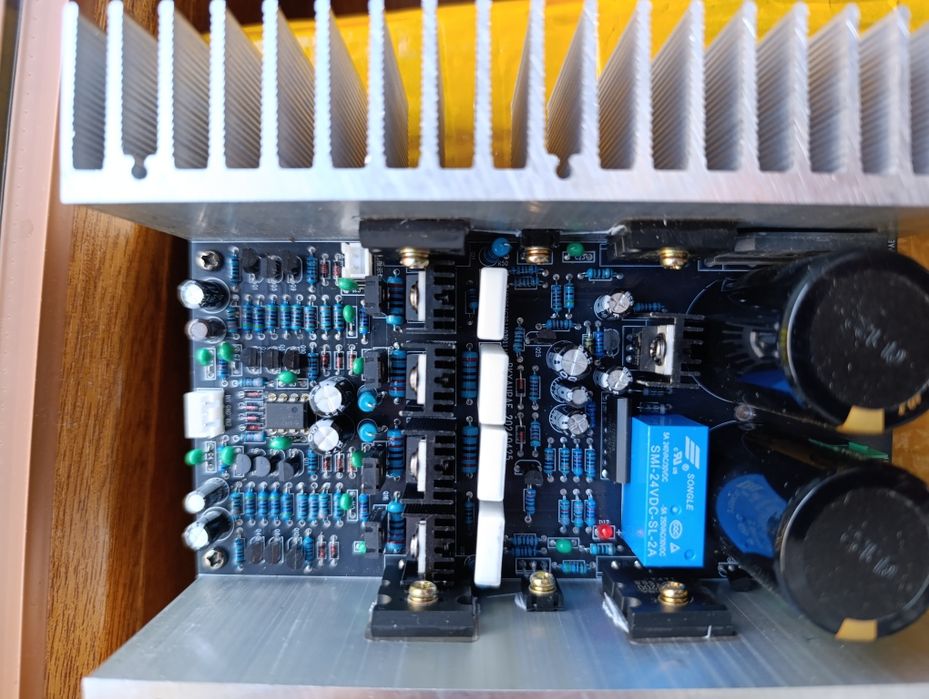

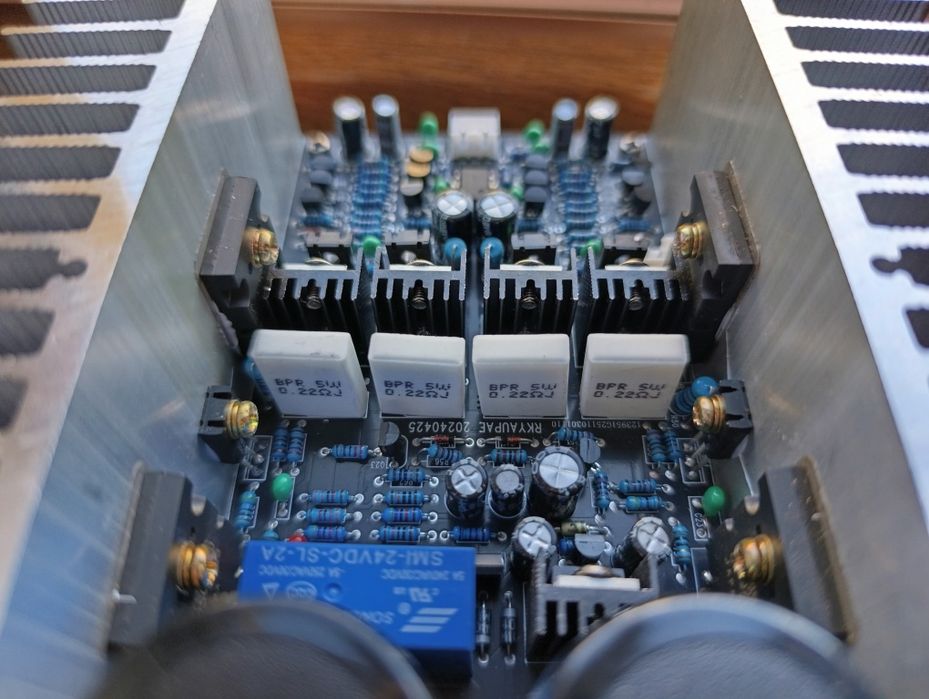

Wzmacniacz mocy. Model 2sa1943/2sc5200 Toshiba. Podłączany w celu sprawdzeniai jest w pełni sprawny.Gotowa płytka została kupiona na AliExpress. wymaga podwójnego zasilania. testowałem ją z transformatorem 33V. działa jak należy. Oto cały tekst gotowy do skopiowania:

WZMACNIACZ STEREO DIY KIT

Parametry produktu:
Moc produktu: 150W+150W (4 omów), 100W+100W (8 omów)
Typ wzmacniacza: klasa A i klasa B (AB)
Pasmo przenoszenia: 10 Hz – 40 kHz
Wzmocnienie: 33 razy
Stosunek sygnału do szumu: > 90 dB
Zniekształcenia: 0,01%
Wydajność pracy: > 90%
Funkcja ochrony: C1237 + przekaźnik chroniący głośniki

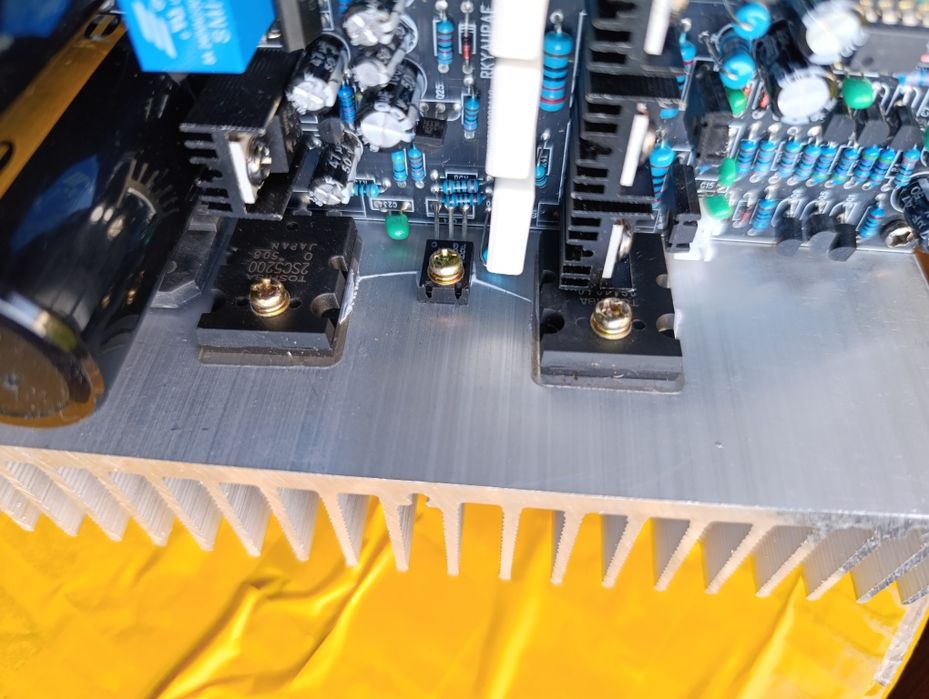

Tranzystory: Anson Mei NJW0281/NJW0302 lub Toshiba 2SA1943/2SC520
Kanały: 2 (stereo)
Impedancja: 4–8 Ω
PCB: dwustronne
Grubość PCB: 1,6 mm

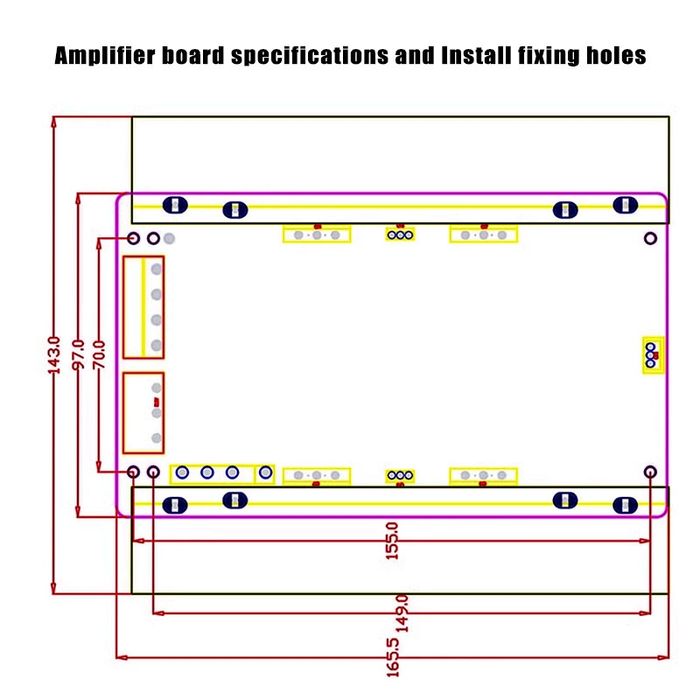

Rozmiar PCB: 97 × 165 mm
Waga: 0,75 kg

Zawartość zestawu:
1x zmontowana i przetestowana płyta wzmacniacza (bez akcesoriów)

Zasilanie:
Minimalna moc zasilania: ≥ 200 W (zalecane 200–500 W)
Napięcie główne: podwójne AC 20V – 37V (transformator AC-0-AC)
Zasilanie zabezpieczenia: AC 12V – 15V (oddzielne uzwojenie)

Zalecenia:
Dla 4 Ω: ok. ±33–36V
Dla 8 Ω: ok. ±40V

Uwagi:
- Przy niewystarczającym zasilaniu mogą wystąpić zniekształcenia przy maksymalnej głośności
- Możliwość dodania przedwzmacniacza
- Test szumów należy wykonywać przy minimalnym ustawieniu potencjometru i uziemionym wejściu

Cechy produktu:
- Wysoka moc
- Niskie zniekształcenia
- Wysoka wydajność
- Zabezpieczenie głośników
- Cicha praca
