Wzmacniacz wykonany w topologii PP (Push-Pull) o mocy 8W na kanał. Zastosowano:
- Lampy 6N1P jako lampy wejściowe/sterujące 2szt.
- Lampy 6P1P jako lampy mocy (pentody mocy) 4szt.
- Układ opóźnienia załączania napięcia anodowego - ok 1 min. Gotowość do pracy sygnalizowana jest zmianą koloru diody LED z czerwonego na zielony na panelu frontowym.
- Selektor wejść RCA umożliwia podłączenie czterech niezależnych źródeł sygnału. Na panelu frontowym wybrane wejście sygnalizowane jest LEDem.
- potencjometr ALPS niebieski.
- Transformatory wyjściowe szwedzkiej firmy LUNDAHL (moim zdaniem najlepszej firmy w EU produkującej trafa wyjściowe).
- najlepsze dostępne kondensatory sprzęgające (PIO oraz MIFLEX).
- solidną obudowę z blachy stalowej malowanej proszkowo na kolor czarny.
- bistabilny włącznik zasilania (pierwsze naciśnięcie włącza wzmacniacz a drugie wyłącza).

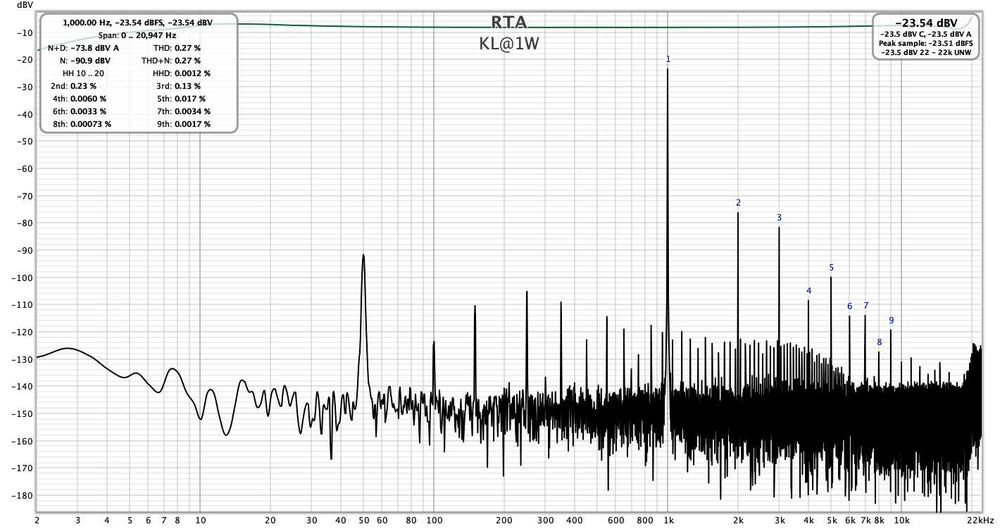

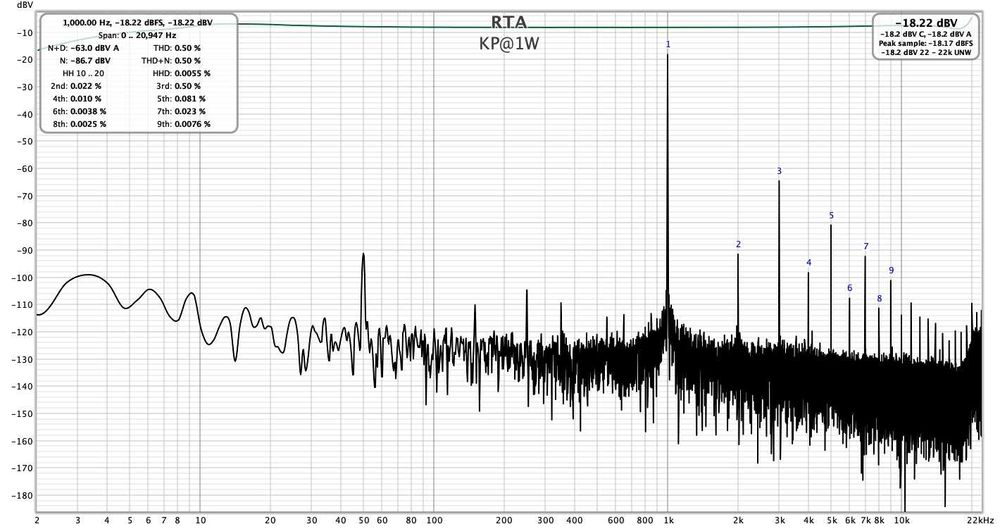

Wzmacniacz objęty jest globalną pętlą sprzężenia zwrotnego (ok 3dB). Sprzęt przenosi pasmo 30Hz - 30kHz. Zmierzone wartości zniekształceń wynoszą przy 1kHz i 1W odpowiednio 0,27% i 0,5% dla kanału lewego i prawego (patrz zdjęcia)

Konstrukcja bazuje na znanym i sprawdzonym projekcie rosyjskim.

Montażowo wzmacniacz wykonany jest w technice point-to-point.

Nie wysyłam, odbiór osobisty.

Kupujący otrzyma pełną dokumentację projektu.
