Sprzedam nowy wyświetlacz

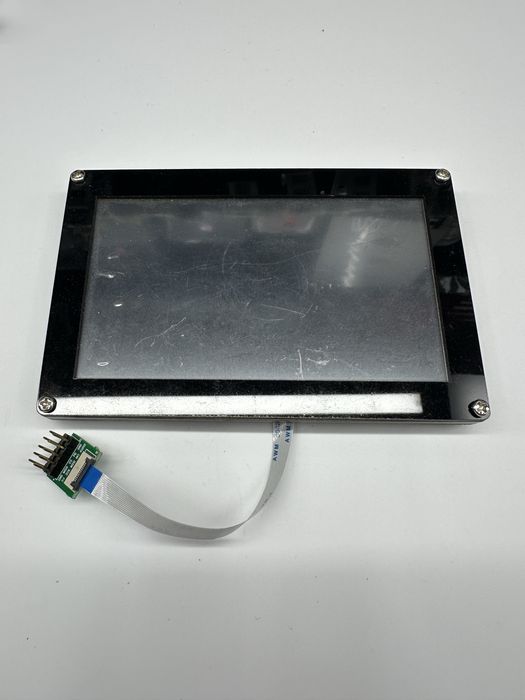

FT811CB-HY50HD - moduł wyświetlacza 5" z panelem dotykowym pojemnościowym oraz kontrolerem FT811.

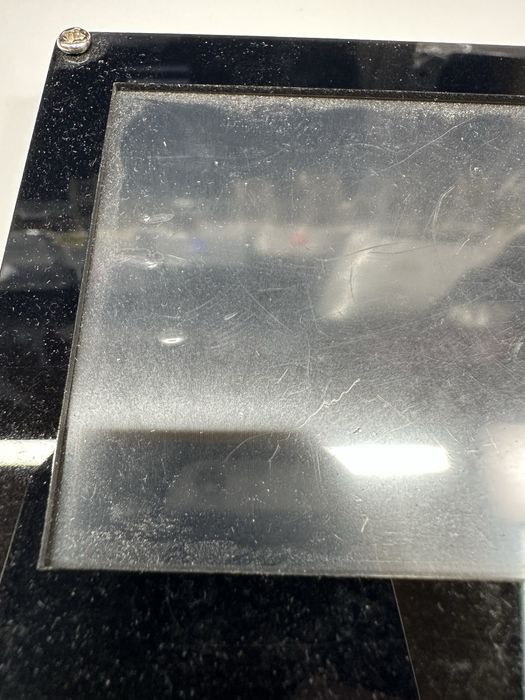

Wyświetlacz nie używany, ma jeszcze folię ochronną.

FT811 udoskonalona wersja układu FT800 zaawansowanego kontrolera wyświetlacza LCD, który teraz obsługuje EVE2 - Embedded Video Engine, jest znacznie szybszy oraz obsługuje wyświetlacze o większej rozdzielczości. Układ FT811 umożliwia obsługę złożonych interfejsów graficznych nawet na mikrokontrolerach 8-bitowych, poza obsługą grafiki zajmuje się również obsługą pojemnościowego panela dotykowego oraz może generować dźwięk. Dużym ułatwieniem przy pracy z wyświetlaczem jest obszerna dokumentacja kontrolera oraz przykładowe oprogramowanie dostępne na stronie producenta układu.

Specyfikacja modułu wyświetlacza:

rozdzielczość: 800x480 pixeli
przekątna wyświetlacza: 5"
sposób sterowania: szeregowy magistrala SPI
napięcie zasilania: 5V
napięcie sterowania: 3,3-5V
pobór prądu: ~180mA
panel dotykowy: pojemnościowy

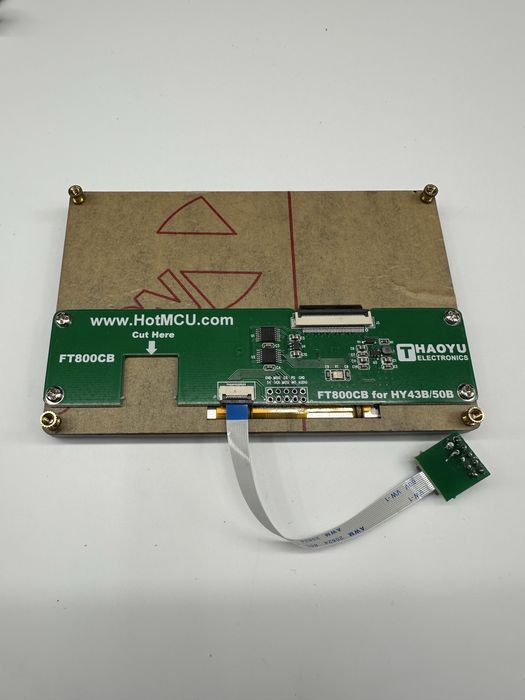

złącze FPC ułatwiające podłączenie wyświetlacza (taśma FPC w zestawie)

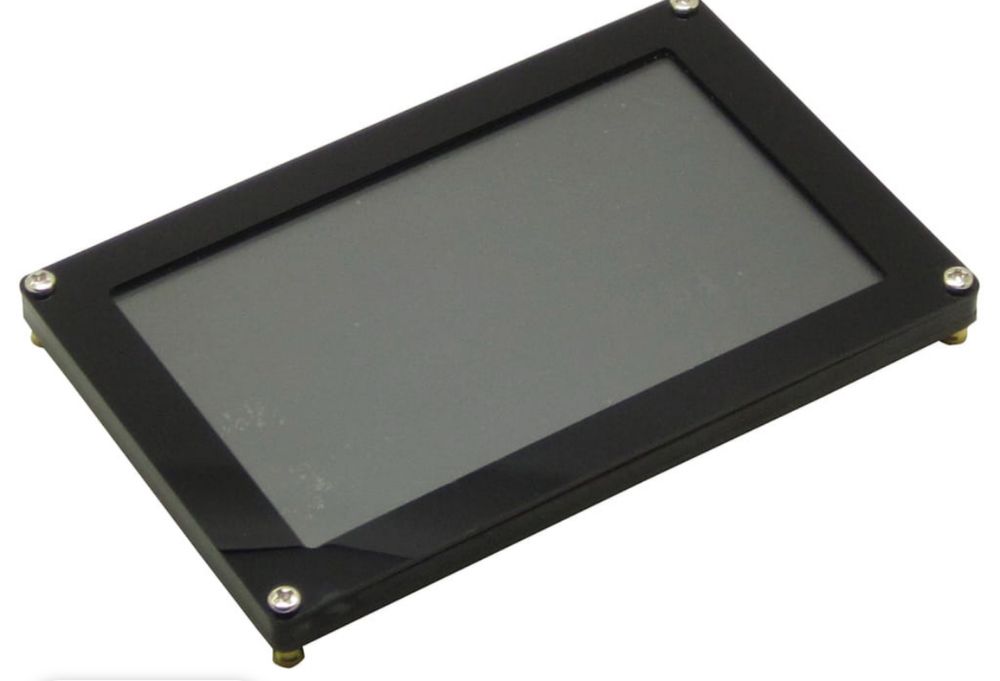

precyzyjnie wykonana czarna obudowa,
wymiary zewnętrzne: 134x88x7mm


Oprogramowanie:

Przykładowe oprogramowanie oraz dema dla Arduino dostępne są na stronie producenta: EVE Projects.



Sposób podłączenia do Arduino:

Wyświetlacz Arduino
GND GND
5V 5V
MISO D12 ( D50 Arduino Mega)
SCK D13( D52 Arduino Mega)
CS D9
MOSI D11( D51 Arduino Mega)
PD D4
INT D3
