To potężne urządzenie klasy przemysłowej. Model Alfa Laval CB76-101A to jeden z większych wymienników lutowanych miedzią w ofercie tego producenta, zaprojektowany do obsługi bardzo dużych przepływów i wysokich mocy cieplnych.

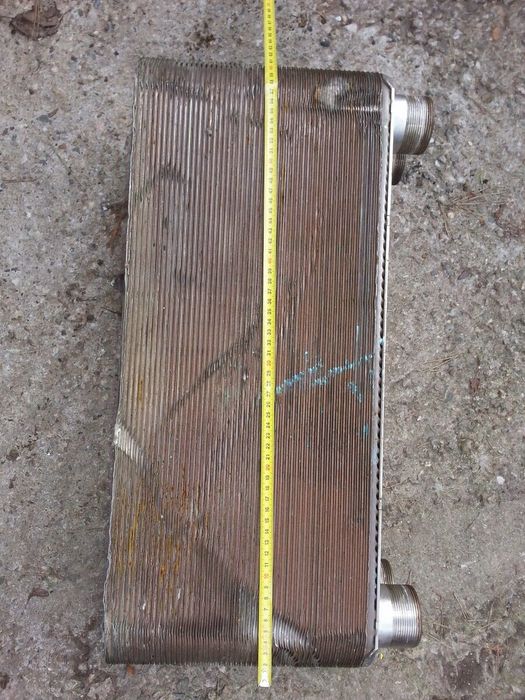

Oznaczenie 61x21x26 cm sugeruje, że mamy do czynienia z pakietem 101 płyt, co przy tych gabarytach czyni go jednostką o ogromnym potencjale transferu energii.
Specyfikacja techniczna i konstrukcyjna- Model: CB76-101A (C – Copper, B – Brazed).

- Liczba płyt: 101.

- Wymiary płyty: Wysokość ok. 610 mm, Szerokość ok. 190–210 mm.

- Głębokość pakietu: Ok. 260 mm (wynika z dużej liczby płyt).

- Materiał płyt: Stal nierdzewna kwasoodporna AISI 316.

- Materiał lutu: Miedź (Cu).

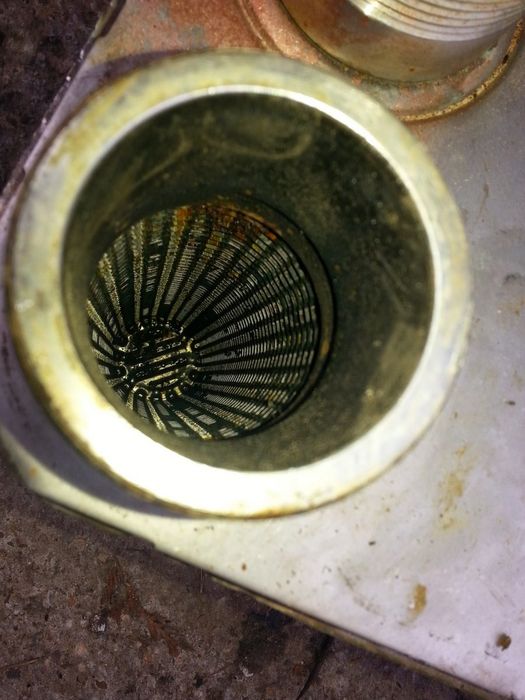

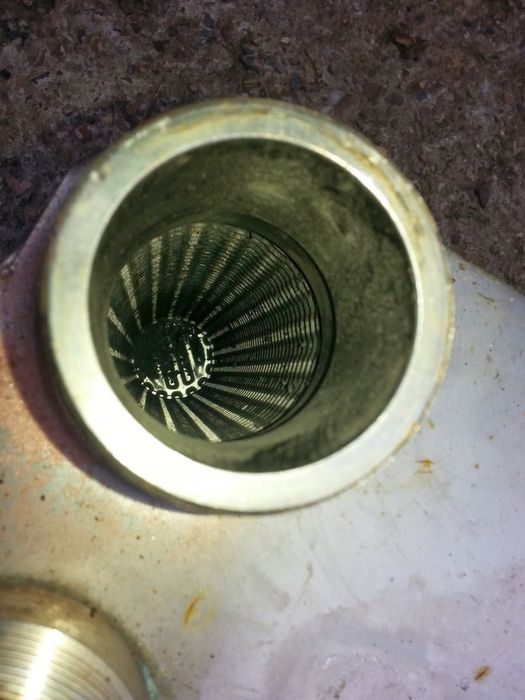

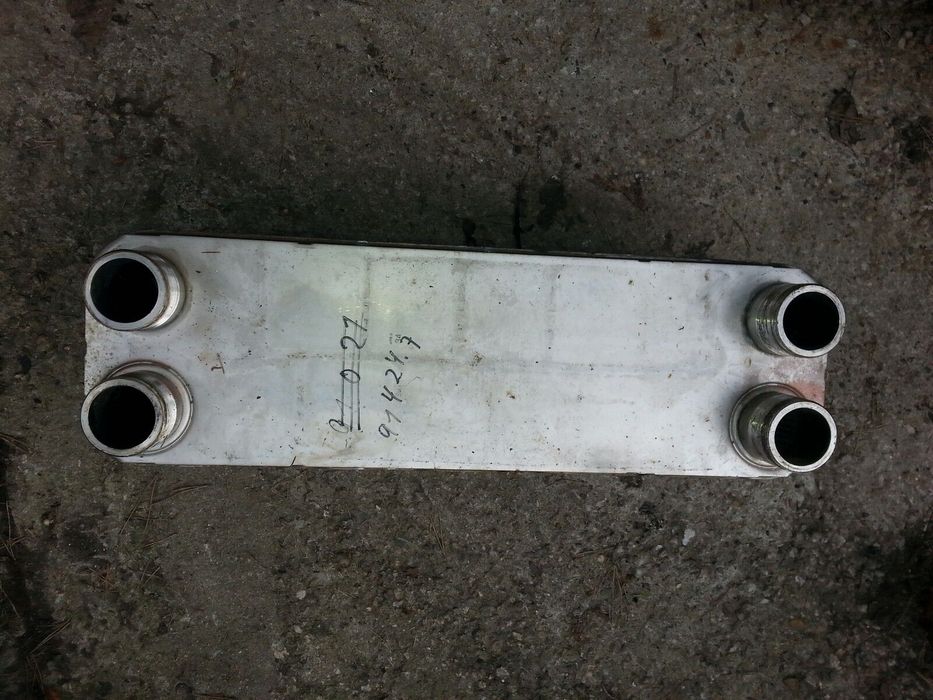

- Przyłącza (B26.B23): Zazwyczaj są to duże króćce kołnierzowe lub gwintowane o średnicy 2" (DN50) lub nawet 2 1/2", co pozwala na przepływy rzędu kilkunastu do kilkudziesięciu metrów sześciennych na godzinę.

Wydajność i mocPrzy 101 płytach w rozmiarze 76, ten wymiennik może osiągać moce rzędu:
- 300 kW – 600 kW w typowych instalacjach grzewczych (w zależności od różnicy temperatur).

- Może obsłużyć całe bloki mieszkalne, duże hale produkcyjne lub procesy przemysłowe wymagające nagłego zrzutu dużej ilości ciepła.

Kluczowe cechy modelu CB76-101A- Wysoka sprawność przy małym ΔT: Dzięki ogromnej powierzchni wymiany (ok. 7–9 m²), wymiennik ten idealnie nadaje się do systemów o małej różnicy temperatur, takich jak pompy ciepła dużej mocy lub odzysk ciepła z procesów przemysłowych.

- Wytrzymałość mechaniczna: Seria CB jest testowana ciśnieniowo i zmęczeniowo, co pozwala na stabilną pracę w instalacjach o ciśnieniu roboczym do 32 bar.

- Kanały asymetryczne (opcjonalnie): Wersje "A" często posiadają zoptymalizowany przepływ dla różnych mediów, co pozwala na lepsze dopasowanie oporów hydraulicznych po stronie pierwotnej i wtórnej.

Zastosowanie przemysłowe- Węzły cieplne wysokiej mocy: Jako główny wymiennik oddzielający miejską sieć ciepłowniczą od dużych obiektów.

- Chłodnictwo i HVAC: Skraplacz lub parownik w dużych agregatach wody lodowej (chillery).

- Przemysł procesowy: Chłodzenie olejów maszynowych, pasteryzacja, współpraca z generatorami prądu (chłodzenie silników).

- Odzysk ciepła: Wykorzystanie ciepła odpadowego z procesów produkcyjnych do ogrzewania hal.

Uwagi eksploatacyjnePrzy tak dużym wymienniku (101 płyt), kluczowe jest:
- Solidne posadowienie: Ze względu na masę (wypełniony wodą może ważyć ponad 50–60 kg), wymaga dedykowanych wsporników lub stelaża.

- Filtracja: Wąskie szczeliny między płytami wymagają bardzo dobrej filtracji mechanicznej. Zablokowanie części kanałów w tak dużym pakiecie drastycznie obniża sprawność.

- Uderzenia hydrauliczne: Przy dużych przepływach należy stosować zawory z powolnym domykaniem, aby uniknąć uszkodzeń zmęczeniowych lutu miedzianego.

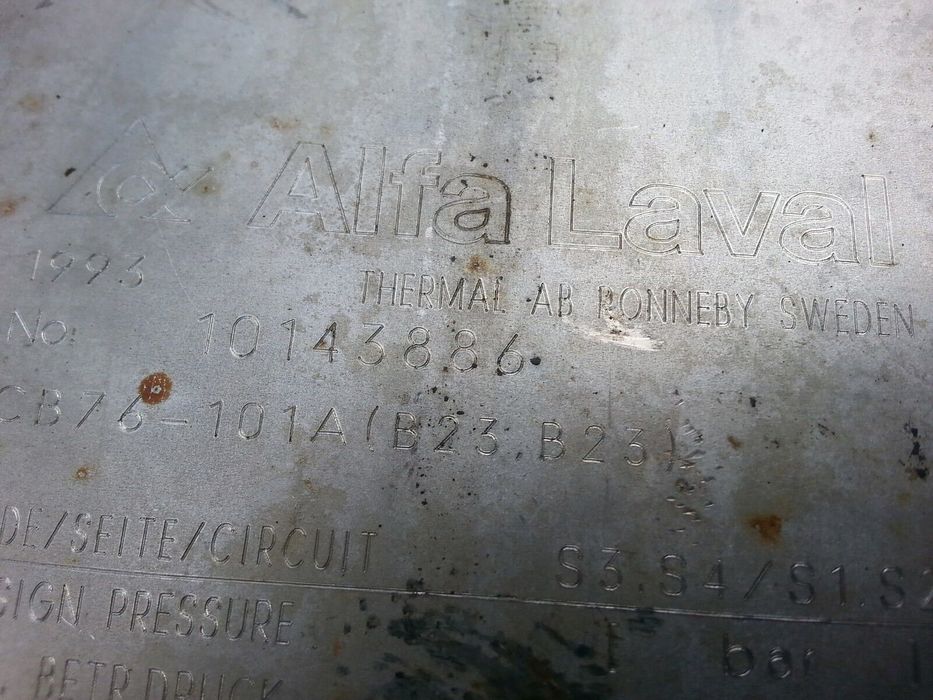

1993
THERMAL AB RONNEBY SWEDEN
No
10143886.
DX/SITE/CIRCUITS484/815
IGN PRESSURE

wystawiamy FV 23% lub paragon, wysyłka DHL lub INPOST w 24h
