Wymiennik ciepła ze stali nierdzewnej 316L / 316Ti

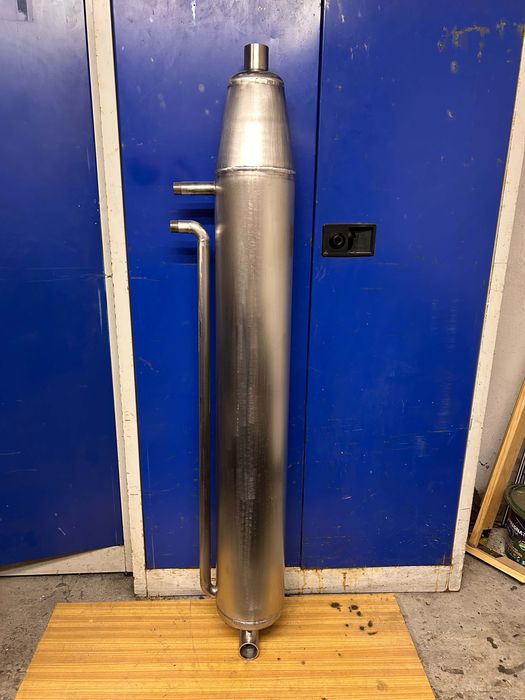

Wymiennik ciepła wykonany ze stali nierdzewnej 316L oraz 316Ti, przeznaczony do współpracy z silnikami Kubota GW1605 oraz innymi modelami o odpowiednich parametrach.

Dane techniczne:

* powierzchnia wymiany ciepła: 3,5 m²
* średnica płaszcza: 168,3 mm
* długość części roboczej: 1000 mm
* długość całkowita: 1350–1400 mm, w zależności od zastosowanych przyłączy spalin
* przyłącza spalin: Ø48,3 × 3 mm – do uzgodnienia

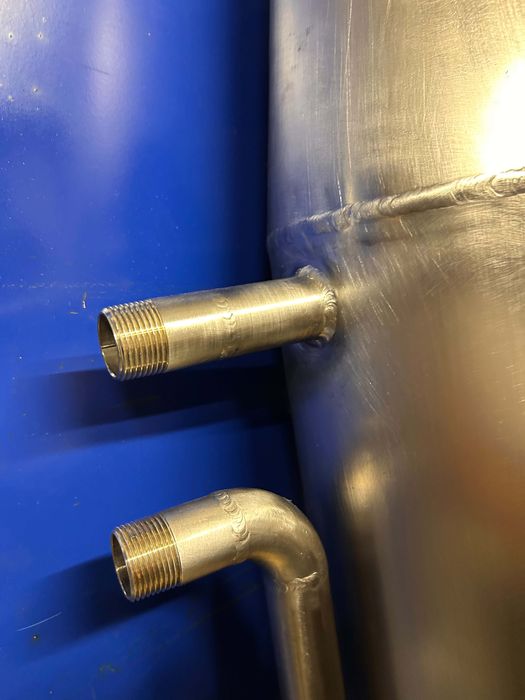

* przyłącza wody: 3/4” lub wykonanie według uzgodnienia

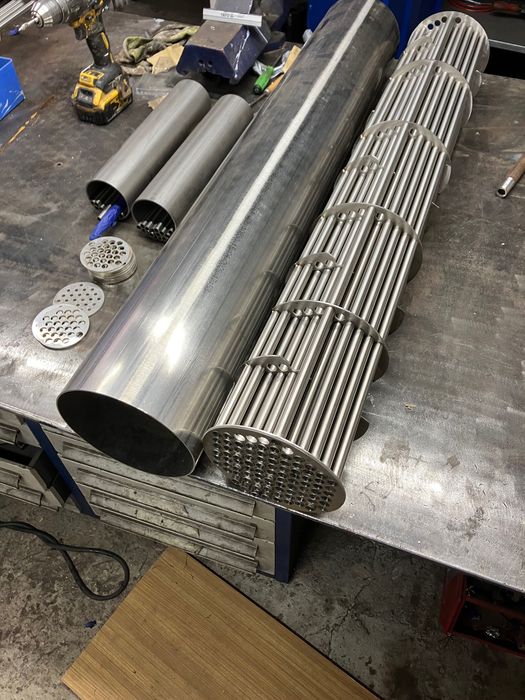

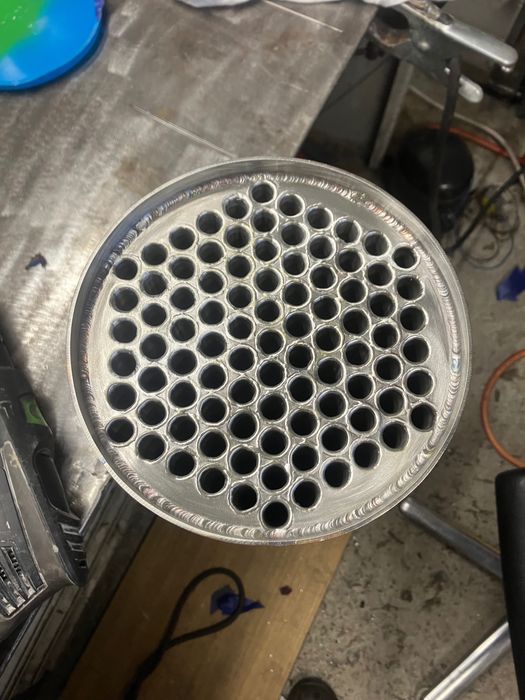

* pakiet wymiennika: 91 rur
* liczba grodzi: 9

W górnej części wymiennika zastosowano sito rozdzielające spaliny, którego zadaniem jest równomierne rozprowadzenie strumienia spalin po powierzchni wymiany ciepła.

Łączna powierzchnia otworów sita rozdzielającego została dobrana na poziomie około 1,5-krotności pola przekroju króćca doprowadzającego spaliny, co zapewnia swobodny przepływ spalin i ogranicza opory przepływu.

Konstrukcja wymiennika została zaprojektowana z uwzględnieniem efektywnego odbioru ciepła ze spalin przy zachowaniu odpowiednio niskich oporów przepływu.
