To urządzenie to wysokiej jakości płytowy lutowany wymiennik ciepła marki Alfa Laval, model CB20-18H. Poniżej znajdziesz jego szczegółową charakterystykę techniczną:
Specyfikacja techniczna:- Producent: Alfa Laval

- Model: CB20-18H

- Numer katalogowy: 32870-0001-3

- Liczba płyt: 18

- Moc nominalna: ok. 35 kW (przy standardowych parametrach instalacji grzewczej).

- Materiał płyt: Stal nierdzewna kwasoodporna AISI 316.

- Materiał lutu: Miedź (Cu).

- Typ przyłączy: Gwintowane (zazwyczaj 3/4" lub 1" – zależnie od wersji króćców).

Charakterystyka modelu CB20-18H:- Wersja "H" (High): Litera „H” w nazwie oznacza specyficzne wytłoczenie płyt, które zapewnia wyższą efektywność wymiany ciepła (wyższy współczynnik przenikania). Jest to okupione nieco wyższym oporem przepływu, co czyni ten model idealnym do instalacji o dużej różnicy temperatur (np. kocioł – grzejniki).

- Kompaktowa budowa: Seria CB20 charakteryzuje się małymi gabarytami przy zachowaniu wysokiej wydajności, co pozwala na montaż wewnątrz wiszących kotłów gazowych lub w ciasnych szafkach rozdzielaczowych.

- Zastosowanie Double-Wall (opcjonalnie): Chociaż ten konkretny model to standardowy wymiennik lutowany, seria CB jest znana z wysokiej odporności na zmęczenie ciśnieniowe i cieplne.

Główne zastosowania:- Kotły gazowe: Jako wymiennik systemowy separujący obieg kotłowy (zamknięty) od instalacji (np. starego typu układ otwarty).

- Ogrzewanie podłogowe: Do zasilania pętli niskotemperaturowych.

- Przygotowanie CWU: Dzięki mocy 35 kW, wymiennik ten bez problemu obsłuży przygotowanie ciepłej wody dla 1-2 punktów poboru jednocześnie w trybie przepływowym.

- Chłodnictwo: Może pracować jako parownik lub skraplacz w małych układach klimatyzacyjnych.

Wskazówki instalacyjne:- Kierunek przepływu: Aby osiągnąć pełną moc (35 kW), wymiennik musi pracować w przeciwprądzie (media płyną w przeciwnych kierunkach).

- Ochrona: Zdecydowanie zaleca się montaż filtrów siatkowych na wlotach obu obiegów. Wąskie kanały wersji „H” są podatne na zapychanie drobinami rdzy lub kamienia.

- Izolacja: Warto doposażyć wymiennik w dedykowaną otulinę termoizolacyjną, aby zminimalizować straty energii do otoczenia.

Ten konkretny numer katalogowy (32870 0001 3) to standardowa konfiguracja Alfa Laval, często spotykana jako część zamienna w markowych węzłach cieplnych i kotłowniach.

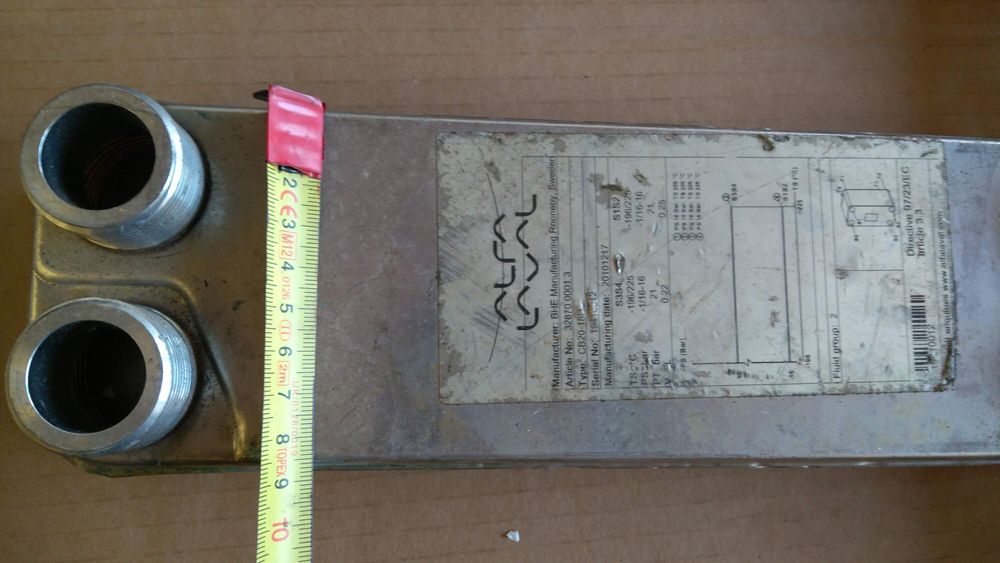

ALFA
Manufacturer: BHE Manufacturing Ronneby, Sweden
Article No: 32870 0001 3
Type: CB20-18H
Serial No: 19410012
Manufacturing date: 20101217
S1S2
TSC
S3S4
1-196/225
-196/225
-1/16-16
PSear
-1/16-16
21
PT bar
21
0.25
VL
0.22
PS 16 Bar, TS 225 °C
2 PS 16 Bar. TS 225 °C
SPS (Bar)
16
③ PS 16 Bar, TS 225 °C
PS 16 Bar, TS 225 °C
54
31
83
$3$4
-196
S152
TS (°C)
Fluid group: 2
225
T4
T2
Directive 97/23/EC
19410012
article 3.3
vice enquiries www.alfalaval.com
