charakterystyka techniczna wymiennika płytowego SWEP IC10TH×20/1P-SC-M (kod produktu: IC5371-02). Jest to model z serii Industrial Compact (IC), zaprojektowany do wymagających zastosowań przemysłowych oraz zaawansowanych instalacji HVAC.
Specyfikacja techniczna SWEP IC10TH×20/1P-SC-M
Model ten wyróżnia się zintegrowaną konstrukcją o wysokiej sztywności, co pozwala na stabilną pracę w szerokim zakresie ciśnień i temperatur.
Dane konstrukcyjne:- Model: IC10TH

- Liczba płyt: 20

- Konfiguracja: 1P (przepływ jednodrogowy)

- Przyłącza: 4 x 1" (calowe), typ SC-M (króćce gwintowane zewnętrzne)

- Kod produktu: IC5371-02

- Materiał płyt: Stal nierdzewna kwasoodporna (AISI 316)

- Materiał lutu: Miedź (Cu)

Parametry wydajnościowe:- Moc nominalna: ok. 30 kW (przy standardowych parametrach wysokotemperaturowych).

- Ciśnienie robocze: Seria IC10 jest zazwyczaj projektowana na ciśnienie do 25–31 bar (w zależności od temperatury pracy).

- Temperatura pracy: od -196°C do +225°C.

Kluczowe cechy modelu IC10TH:
- Technologia "TH" (High Efficiency): Oznaczenie "TH" wskazuje na specyficzny profil tłoczenia płyt, który generuje bardzo wysoką turbulencję przepływu. Zapewnia to maksymalny współczynnik przenikania ciepła przy zachowaniu kompaktowych wymiarów.

- Kompaktowa obudowa (Industrial Compact): Seria IC została zoptymalizowana pod kątem trwałości zmęczeniowej. Wymiennik jest odporny na częste cykle zmian temperatury, co jest kluczowe w procesach przemysłowych.

- Duże przyłącza 1": Zastosowanie króćców o średnicy 1 cala przy mocy 30 kW pozwala na uzyskanie bardzo niskich oporów przepływu na wejściu i wyjściu, co odciąża pompy obiegowe i pozwala na pracę z większymi przepływami masowymi.

Zastosowanie:
- Przemysłowe systemy chłodzenia: Chłodzenie olejów hydraulicznych, maszynowych oraz procesów technologicznych.

- Zaawansowane węzły cieplne: Separacja obiegów o różnych ciśnieniach w budynkach komercyjnych.

- Pompy ciepła: Może służyć jako skraplacz lub parownik w mniejszych układach typu woda-woda lub solanka-woda.

- Układy HVAC: Przekazywanie ciepła w instalacjach z glikolem lub w układach wody lodowej.

Wskazówki eksploatacyjne:
- Montaż: Zaleca się montaż pionowy, aby ułatwić odpowietrzanie i grawitacyjny spływ ewentualnych zanieczyszczeń.

- Kierunek przepływu: Urządzenie musi pracować w układzie przeciwprądowym (media płyną w przeciwnych kierunkach względem siebie), aby osiągnąć pełną moc 30 kW.

- Ochrona: Zastosowanie filtrów siatkowych (osadników) przed wymiennikiem jest niezbędne – wysoka efektywność płyt "TH" wiąże się z wąskimi kanałami, które są wrażliwe na zanieczyszczenia mechaniczne.

Ten model SWEP (IC5371-02) to rozwiązanie typu "heavy duty" – jeśli szukasz urządzenia, które przetrwa trudniejsze warunki pracy niż standardowe wymienniki domowe, jest to doskonały wybór.

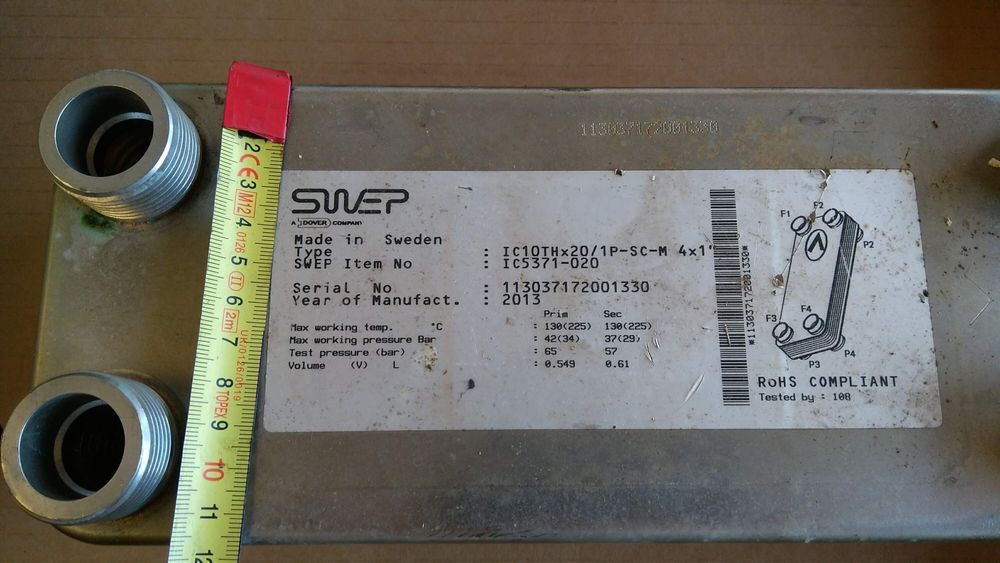

SWEP
ADOVER COMPANY
Made in Sweden
Type
SWEP Item No
IC10TH×20/1P-SC-M 4x1"
: IC5371-020
Serial No
113037172001330
Year of Manufact.
2013
Max working temp.
Max working pressure Bar
Test pressure (bar)
Volume (۷)
Prim
Sec
: 130(225)
130(225)
: 42(34)
L :
C
65
57
: 0.549
37(29)
0.61
*113037172001330
F1
P3
P2
ROHS COMPLIANT
Tested by 108
F4
F3
P4

wystawiamy FV 23% lub paragon, wysyłka DHL lub INPOST w 24h
