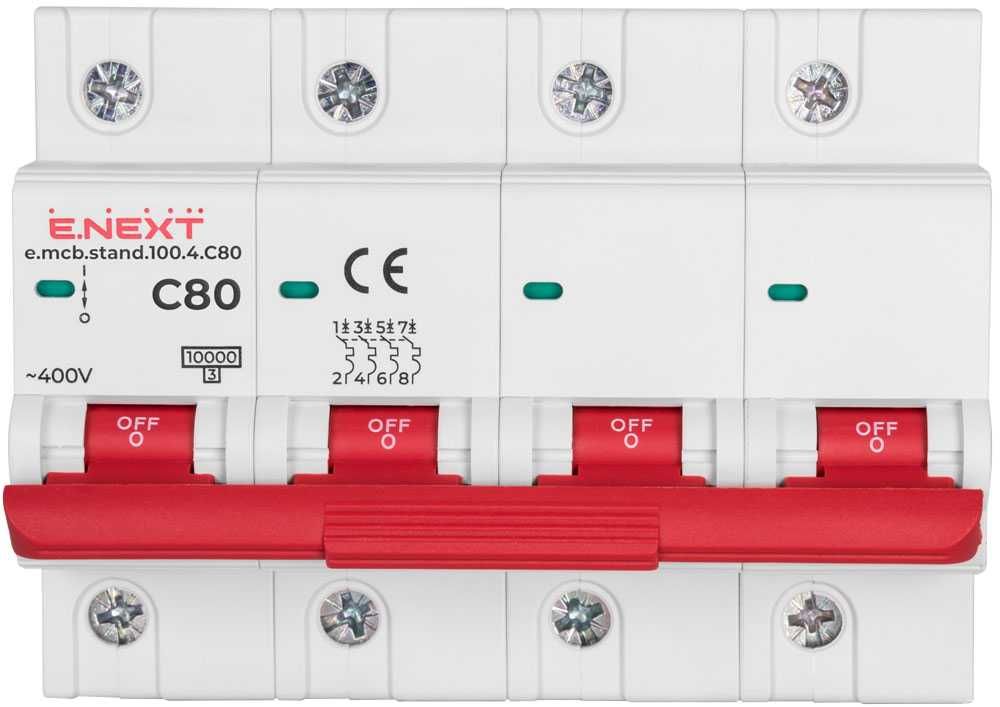

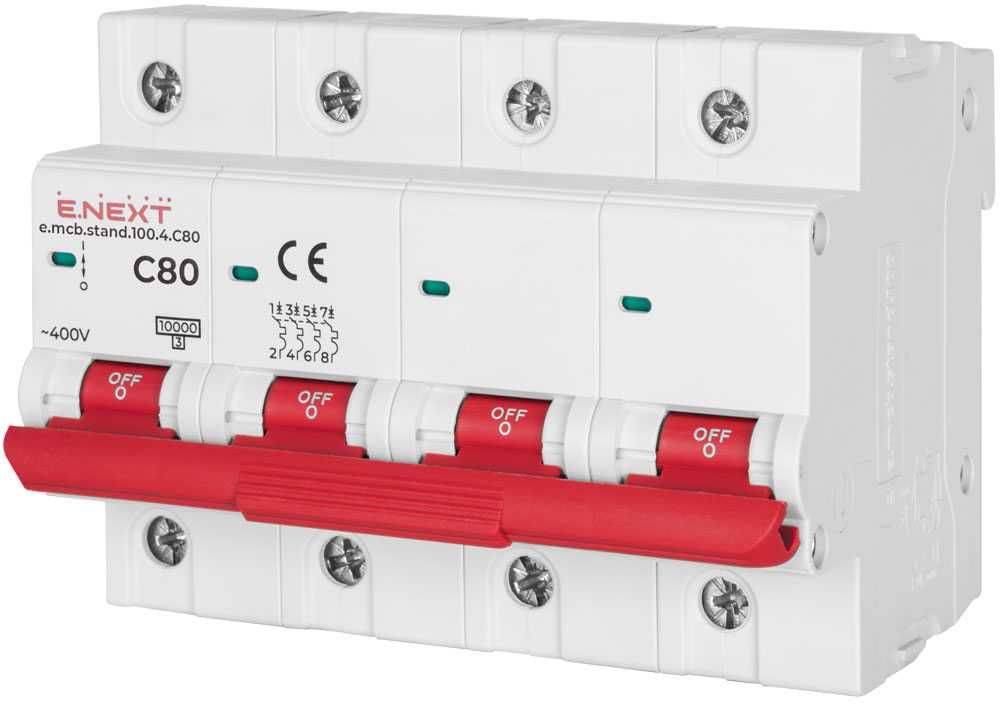

Wyłącznik nadprądowy STANDARD . C80 4p 80A 10kA Brak wejścia na szynę widełkową
Modułowe wyłączniki automatyczne serii e.mcb.stand.100 przeznaczone są do ochrony sieci elektrycznych niskiego napięcia przed prądami przeciążeniowymi i zwarciowymi, a także do rzadkich łączeń eksploatacyjnych sieci elektrycznych.
Nr artykułu s002217
Podłączenie szyny zbiorczej typu FORK (wtyczka) nie
Klasa ograniczenia prądu 3
Liczba biegunów 4
Charakterystyka czasowo-prądowa C
Napięcie udarowe Uimp, kV 4
Kategoria zastosowania AC-22 B
Siła docisku zacisków stykowych, Nm 3,5
Wysokość nad poziomem morza, m 2000
Napięcie izolacji Ui, V 690
Znamionowe napięcie robocze Ue, V AC 230/400
Rodzaj prądu AC
Częstotliwość znamionowa, Hz 50
Parametry klimatyczne UHL3, UHL4
Stopień ochrony, IP IP20
Stopień zanieczyszczenia środowiska 2
Maks. przekrój podłączonych przewodów, mm² 50
Znamionowa zdolność zwarciowa Icu, kA 10
Prąd znamionowy In, A 80
Odporność na zużycie mechaniczne/elektryczne, cykle U-B, nie mniej niż 20000/10000
Zakres temperatur pracy, °С -40..+70

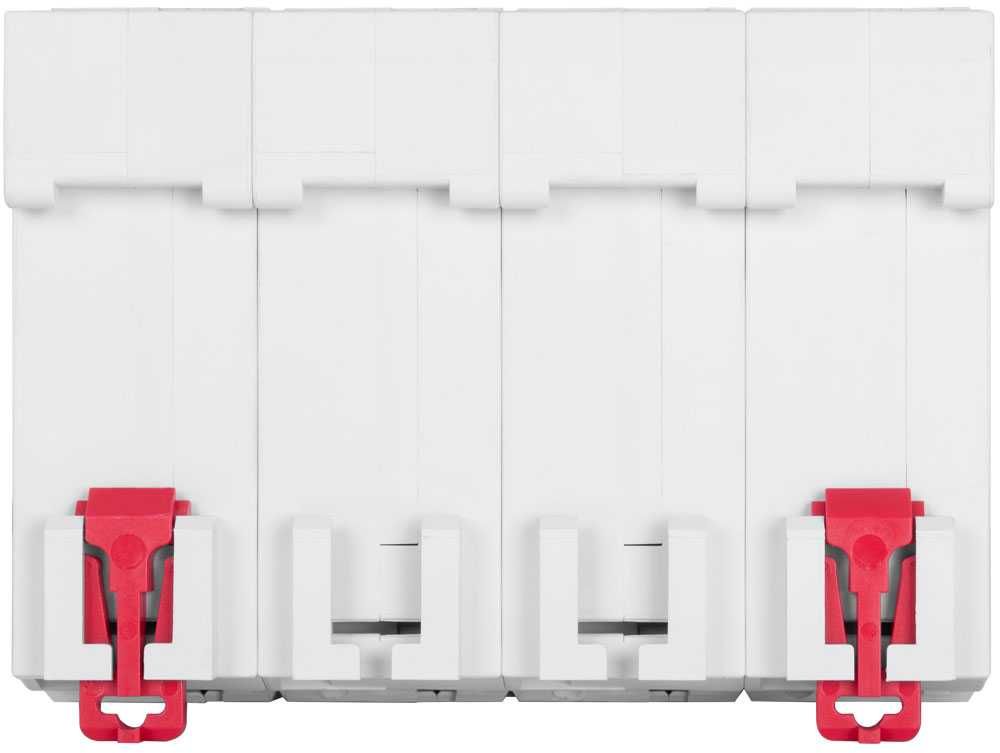

Montaż na szynie DIN 35 mm
Pozycja robocza pionowa, pozioma, z odchyleniem nie większym niż 5°
Waga, g (nie więcej niż) 450
