Nowy nieużywany

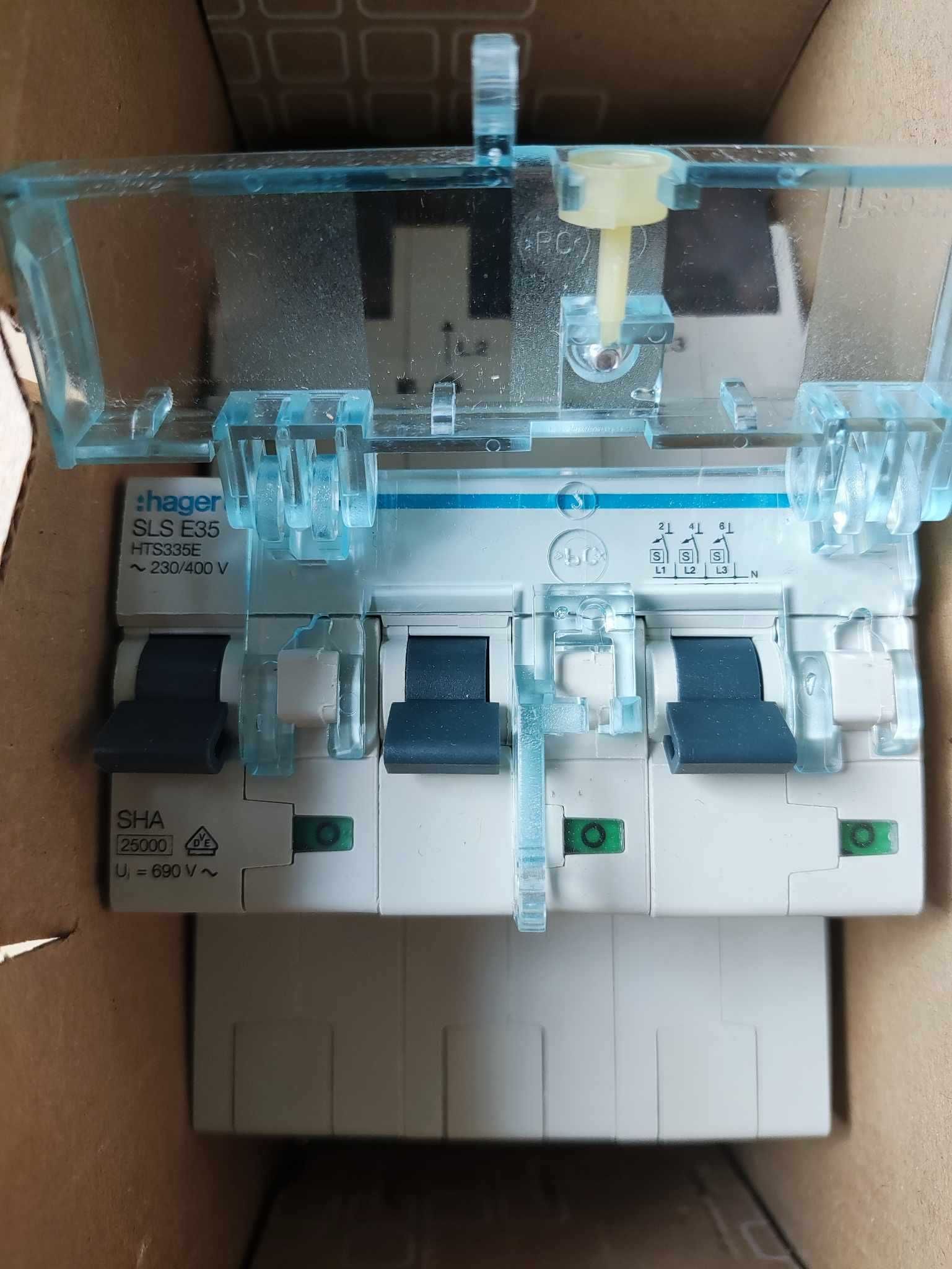

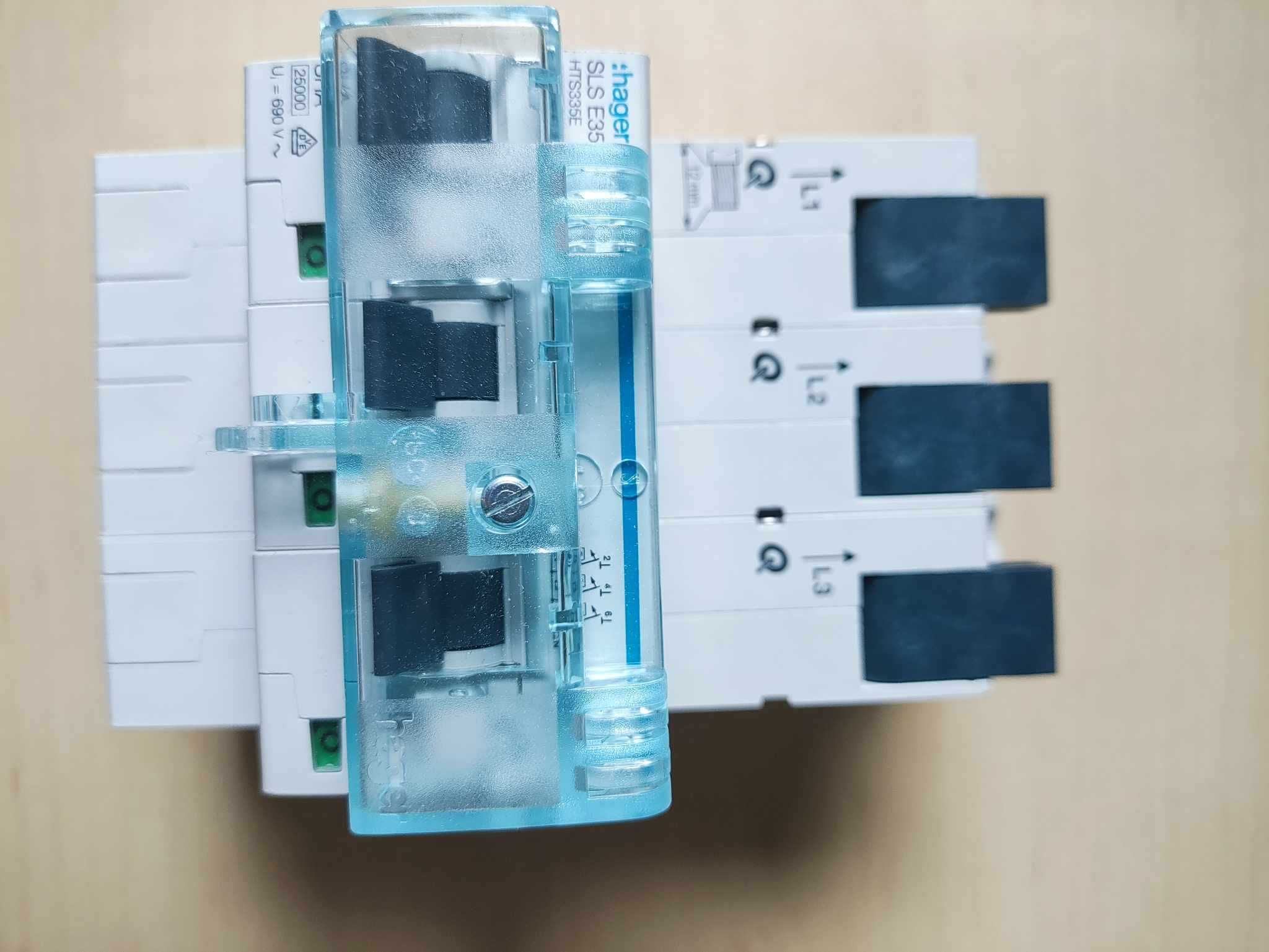

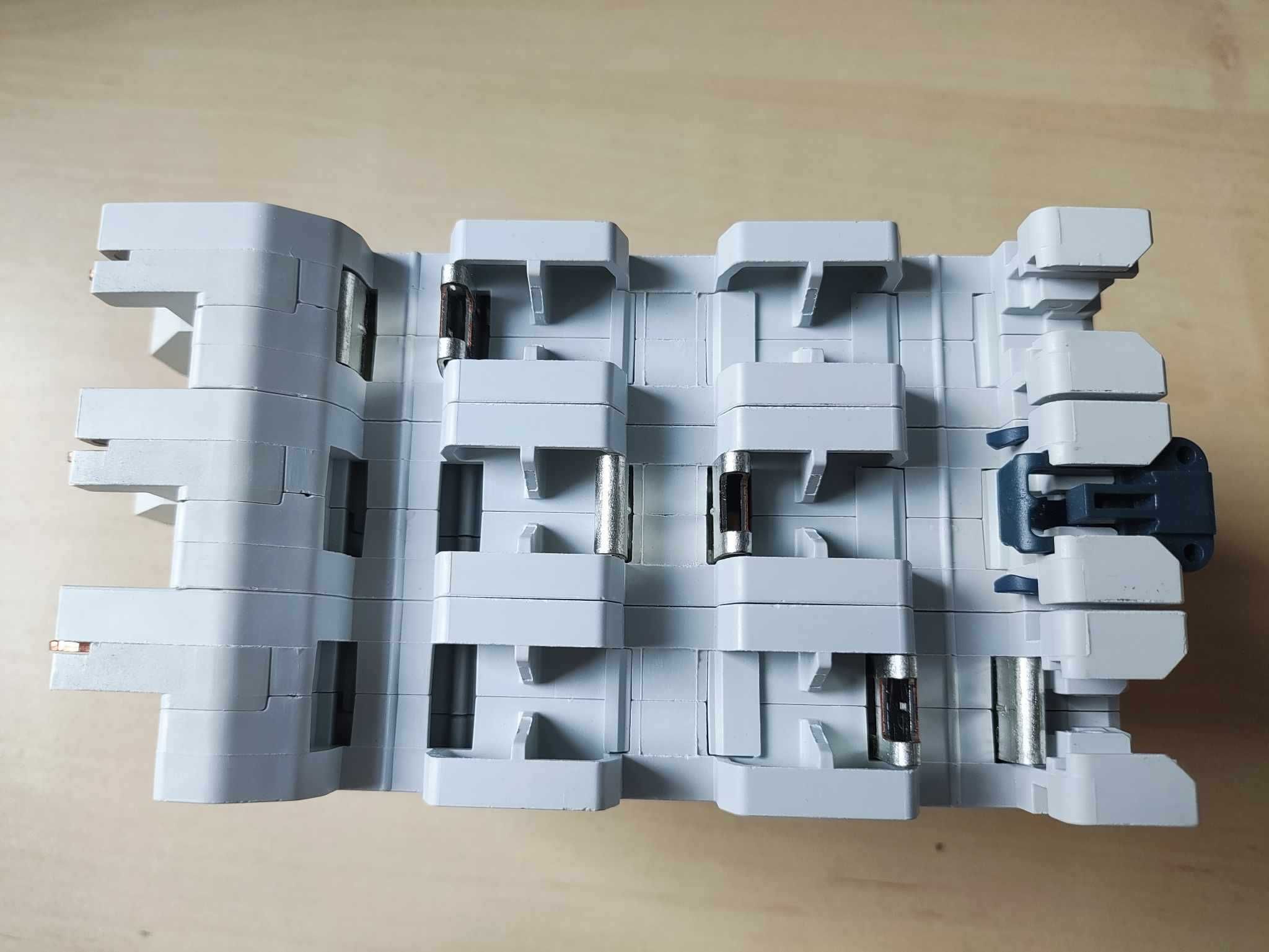

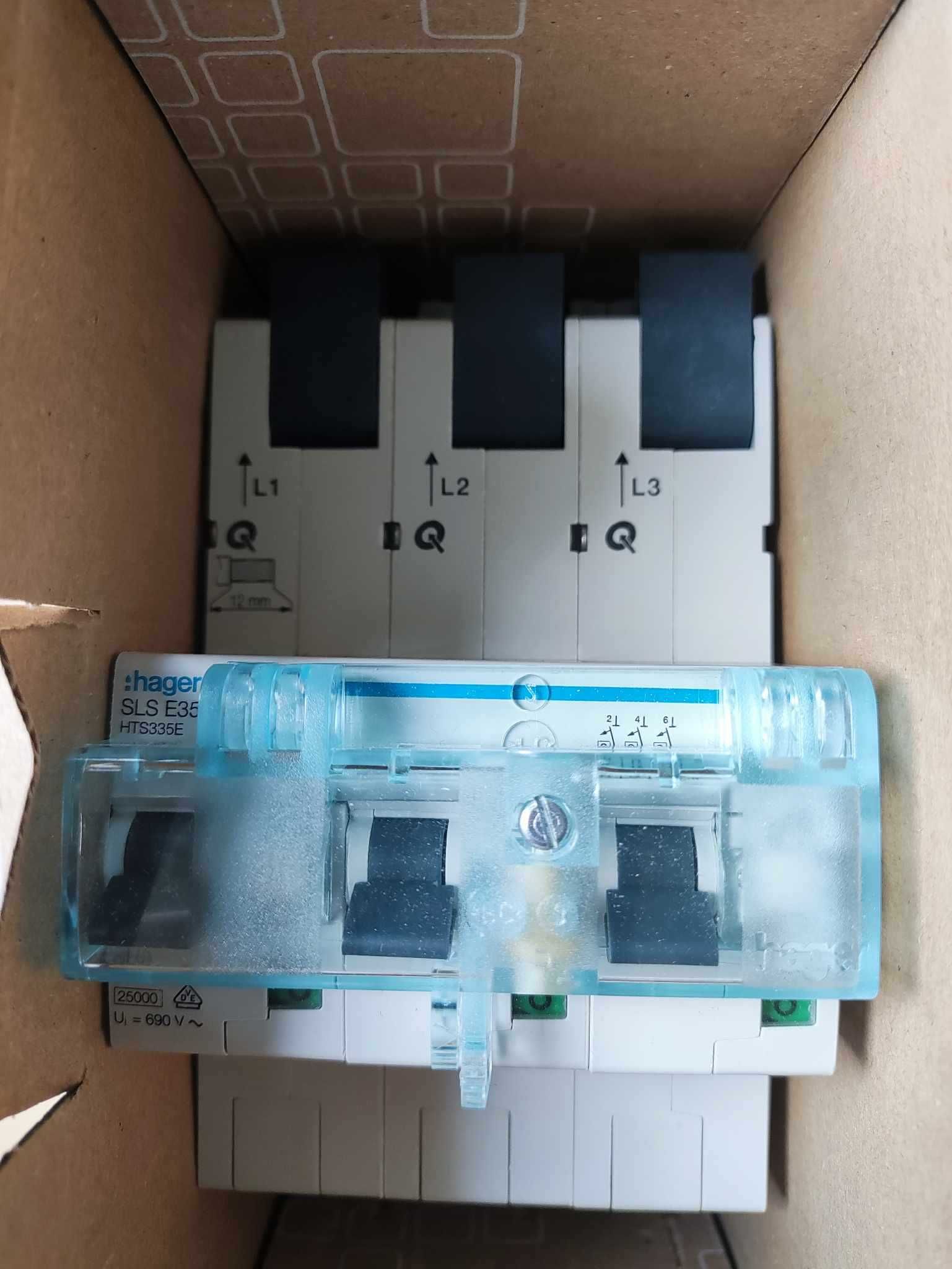

Wyłącznik nadprądowy selektywny Hager HTS335E 35A

Wył.selekt.SLS E35,35A,3bieg,char.E,szyny 12x5/10 40mm HTS335E Hager



Konstrukcja
Liczba biegunów 3 P
Układ biegunów 3 P
Charakterystyka wyzwalania E

Funkcje
Z rozłączanym biegunem N nie

Charakterystyka elektryczna
Napięcie znamionowe łączeniowe Ue (AC) 230 / 400 V
Częstotliwość 50/60 Hz

Napięcie
Znamionowe napięcie izolacji Ui 690 V
Znamionowe napięcie udarowe wytrzymywane Uimp 6000 V

Prąd
Prąd znamionowy In 35 A
Prąd znamionowy wyłączalny zwarciowy roboczy Ics 12,5 kA
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego 1,05 / 1,2 In
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego 5 / 6,25 In
Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1 25 kA

Prąd / Temperatura
Prąd znamionowy w temperaturze -25°C 43,5 A
Prąd znamionowy w temperaturze -20°C 42,8 A
Prąd znamionowy w temperaturze -15°C 42 A
Prąd znamionowy w temperaturze -10°C 41,3 A
Prąd znamionowy w temperaturze -5°C 40,6 A

Moc
Maksymalna strata mocy na biegun zgodnie ze standardem 8 W
Całkowite straty mocy dla prądu znamionowego 19,5 W
Straty mocy na biegun dla prądu znamionowego 6,5 W

Wytrzymałość
Wytrzymałość elektryczna (liczba cykli) 1500
Wytrzymałość mechaniczna (liczba cykli) 10000

Wymiary
Wysokość produktu 158 mm
Szerokość produktu 81 mm

Instalacja / Montaż
Montaż dla szyn

Podłączenie
Przekrój przewodu elastycznego (linka) w zacisku 1 / 16mm²
Przekrój przewodu sztywnego (drut) w zacisku 1 / 25mm²
Liczba szyn zbiorczych na pole 1 / 2

Wyposażenie
Quick Connect tak

Norma
Norma DIN VDE 0641-21
Dopuszczenia / atesty VDE
Dyrektywa europejska WEEE dotyczy

Bezpieczeństwo
Stopień ochrony IP20

Warunki użytkowania
Temperatura robocza -25…55 °C
Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2. 3
Temperatura przechowywania/transportu -25…80 °C

Temperatura
Temperatura kalibracji 30 °C
