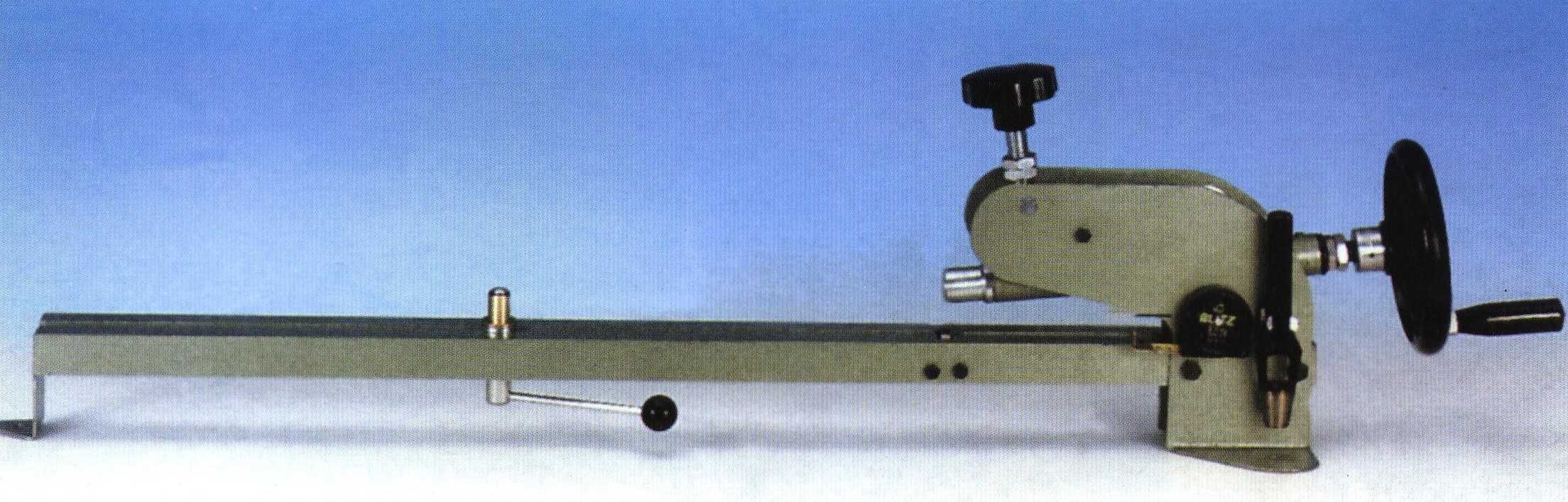

Wycinarka do uszczelek jest to urządzenie do wycinania uszczelek od średnicy 80 mm do 1250 mm. Można wycinać uszczelki na miarę z wszelkiego typu materiału do uszczelniania : grafitu, gumy, PTFE, PVC, papieru, skóry (bez płyt grafitowych i syntetycznych zbrojonych).

Instrukcja obsługi:
 wypoziomować płaszczyznę podpór przyrządu i przykręcić do stołu warsztatowego,
 ustawić na listwie sworzeń (czop) do średnicy żądanej uszczelki wykorzystując przymiar i zablokować dźwignię sworzenia,
 wybić otwór w materiale z którego wycinamy uszczelkę,
 nałożyć płytę uszczelkarską na sworzeń środkowy,
 zamocować pozycję noża do cięcia , obniżając go do dolnej rolki prowadzącej,

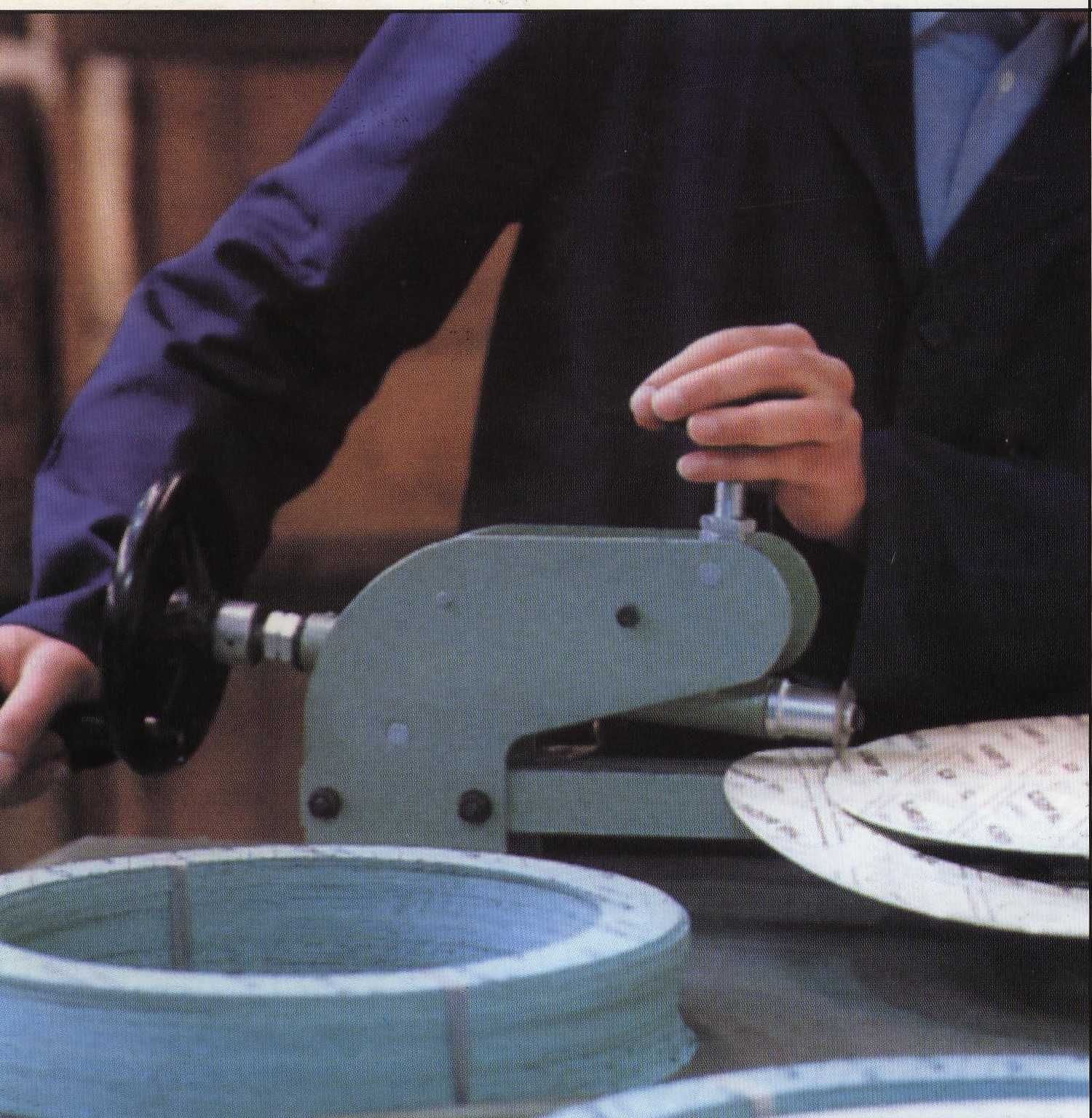

 wycinać z materiału uszczelkarskiego uszczelkę kręcąc korbką,
 sworzeń noża musi być smarowany w zaznaczonych punktach standardowym smarem łożyskowym. Krawędź tnąca noża nie może być dociskana do rolki prowadzącej metalowej, ma się lekko zagłębić w pierścień tworzywowy.
Wycinarka posiada nóż wymienny.

DANE TECHNICZNE :
Min. średnica wycinania 80 mm
Max. średnica wycinania 1250 mm
Max. grubość materiału 9 mm
Max. szerokość uszczelki 160 mm
Min. szerokość uszczelki 1 mm
Max. długość przyrządu 1100 mm
Max. wysokość przyrządu 250 mm
Max. szerokość przyrządu 170 mm
Ciężar przyrządu 6,5 kg
