AMPEROMIERZ 100A WOLTOMIERZ 100V PANELOWY DLA PRĄDU STAŁEGO DC
Amperomierz woltomierz w formie modułu panelowego ma zastosowanie wszędzie tam gdzie potrzebna jest nam informacja o napięciu i natężeniu prądu pobieranego w danej chwili przez urządzenie.
Wyraźny wyświetlacz oraz szerokie kąty widzenia sprawiają, że bez problemu odczytamy wskazania.
Niewielkie wymiary oraz solidna plastikowa obudowa pozwalają w łatwy sposób i estetycznie wkomponować moduł np. w tablicę rozdzielczą.

Dane techniczne amperomierza:
Zakres pomiaru napięcia: 0 -100V DC
Zakres pomiaru natężenia: 0 -100A
Napięcie zasilania: 4-30V DC
Dokładność: ± 1%
Pobór prądu: 20mA
Kolor cyfr wyświetlacza: czerwono - niebieski
Temperatura pracy: - 10 ~ 65C
Potencjometry do kalibracji wskazań napięcia oraz natężenia
Długość przewodów: 20cm


Wymiary woltomierza:

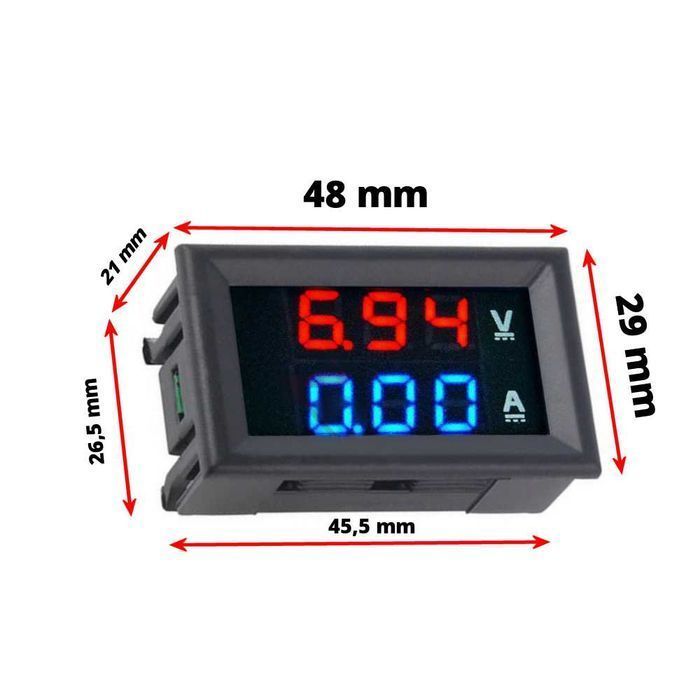

Wymiary obudowy: 45,5mm x 26,5mm x 21 mm
Wymiary ramki wyświetlacza: 48mm x 29mm

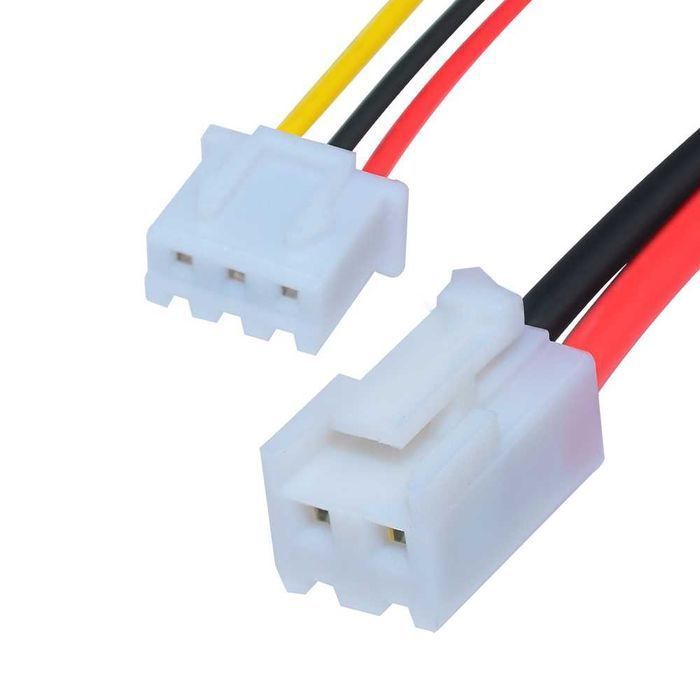

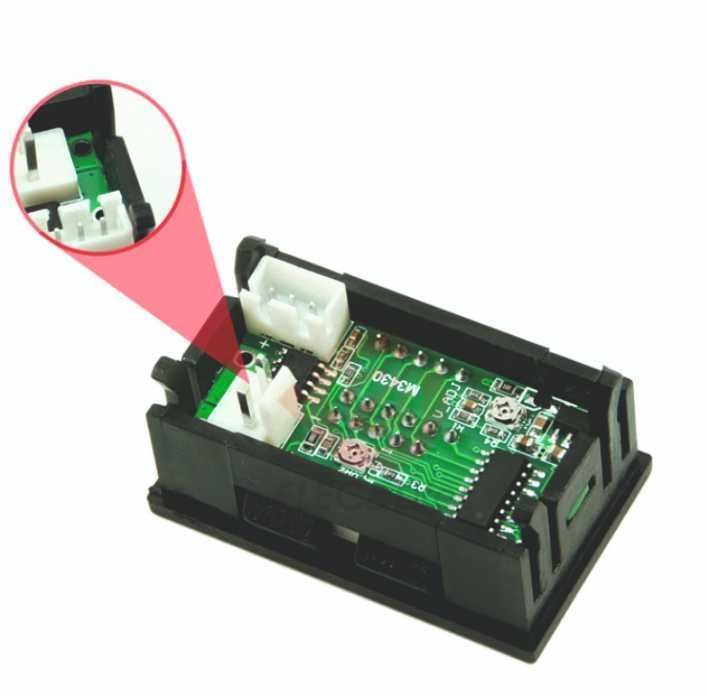

Sposób podłączenia

Cienki czerwony przewód - zasilanie amperomierza. Nie może przekroczyć 30 volt ponieważ układ odpowiadający za zasilanie amperomierza przepali się.

Żółty cienki przewód - odpowiada za odczyt napięcia do 100 volt i należy podłączyć go do bieguna dodatniego źródła napięcia. Żółty przewód nie służy do zasilania amperomierza.

Cienki czarny przewód - to masa / minus, która jest wspólna z grubymi przewodami: czarnym i czerwonym. Należy podłączyć do bieguna ujemnego źródła zasilania amperomierza gdy mierzone napięcie jest wyższe niż 30 volt i wykorzystywane jest oddzielne zasilanie amperomierza.

Grube przewody czarny i czerwony to wejście i wyjście dla bocznika wbudowanego lub dołączonego ( w zależności od wariantu amperomierza). Podłącza się je szeregowo z masą źródło - odbiornik. W przypadku oddzielnego bocznika należy je podłączyć do małych śrub w boczniku. Do jednej śrubki czerwony gruby przewód a do drugiej śrubki czarny gruby przewód.


Korekcja wskazań

Producent nie umieszcza informacji o tym, że amperomierz jest skalibrowany więc chcąc mieć pewność wskazań należy samemu je zweryfikować ( np. multimetrem ) i w razie potrzeby skorygować . Korekcja oznacza zmianę wskazań do takich aby były najbardziej zgodne ze stanem faktycznym. Aby skorygować wskazania należy użyć np. małego śrubokręta płaskiego mieszczącego się w nacięciach pokrętła i kręcąc w lewo lub w prawo potencjometrem ustawić właściwe parametry. Są również specjalne śrubokręty gwiazdkowe do potencjometrów tego typu. Większość amperomierzy ma możliwość korekcji wskazań.

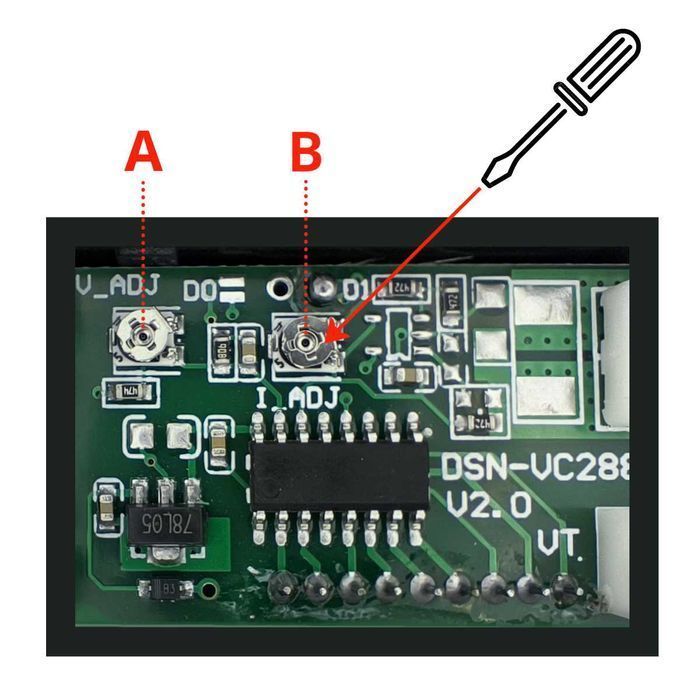

A - korekcja wskazań dla napięcia ( volty )
B - korekcja wskazań dla natężenia prądu ( ampery)
Wersja 50A/100A zewnętrzny bocznik w zestawie.
Każda wersja posiada potencjometry do korygowania wskazań napięcia oraz natężenia

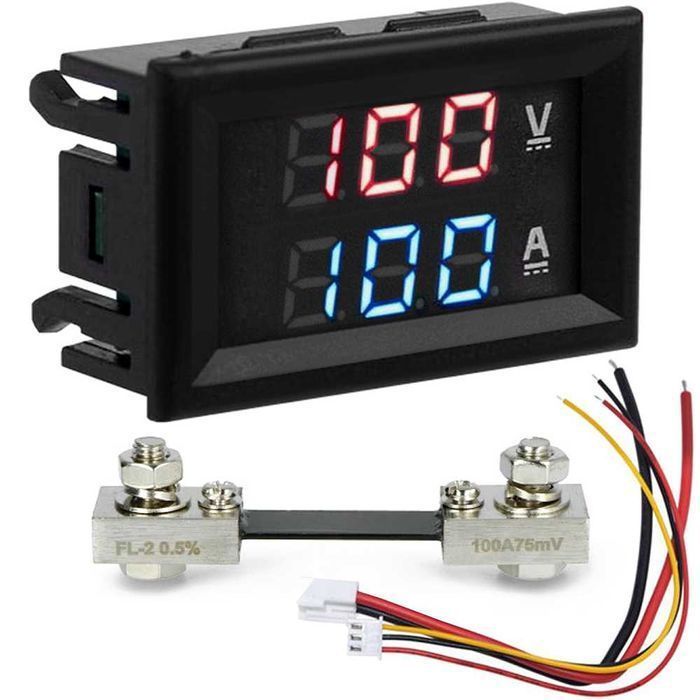

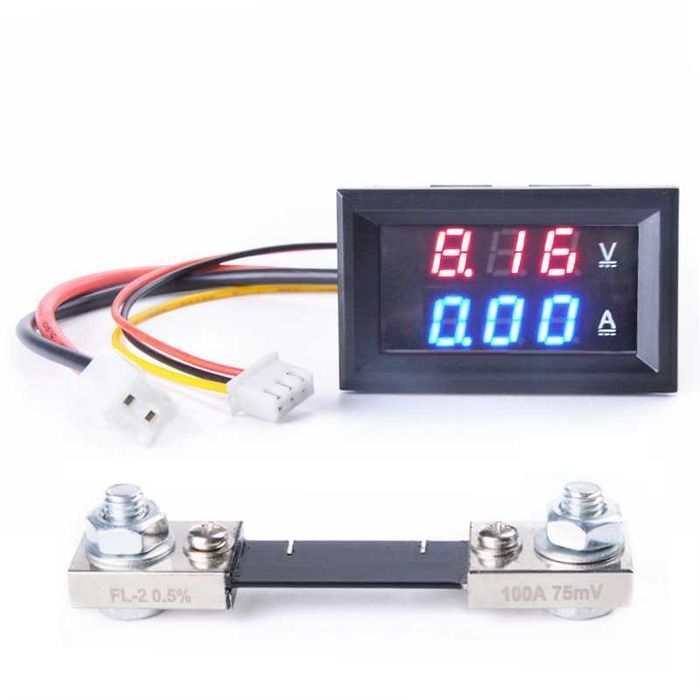

Zawartość zestawu:
- panelowy moduł amperomierza woltomierza
- bocznik 100A/75mV
- dwa przewody przyłączeniowe 20cm

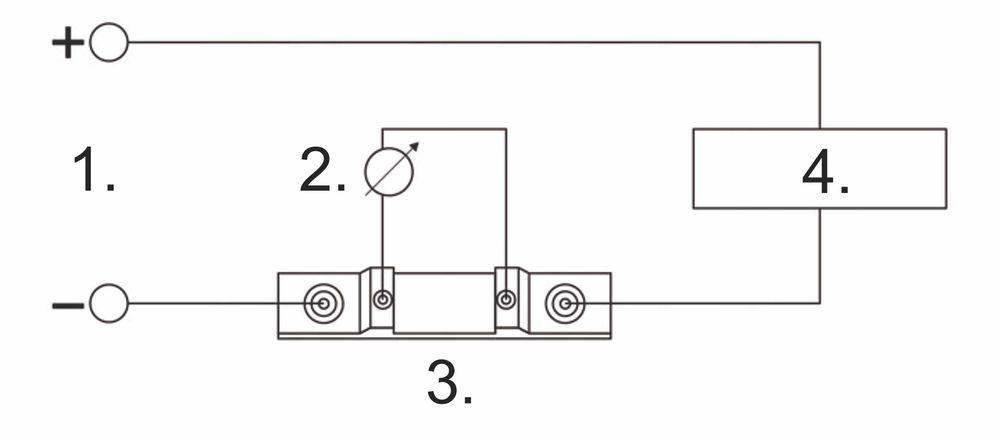

SCHEMAT PRZYKŁADOWEGO ZASTOSOWANIA BOCZNIKA PRĄDOWEGO:
- Zasilanie DC.
- Amperomierz.
- Bocznik.
- Obciążenie.
