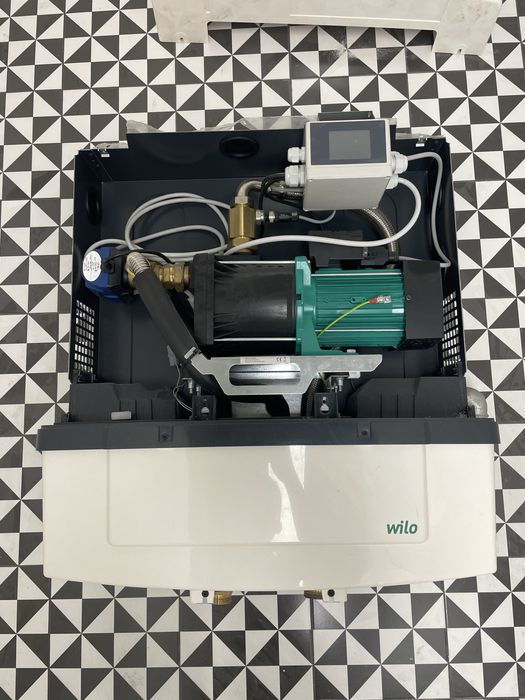

Sprzedaż z powodu fizycznego nie sprawdzenia się jej u nas w domu. Wilo-RAIN3 to urządzenie do wykorzystania wody deszczowej umożliwiający oszczędność wody użytkowej podczas zaopatrzenia w wodę urządzeń takich jak np. spłuczki toaletowe czy systemy nawadniania ogrodu. Instalacja lub wymiana jest prostsza i szybsza dzięki zwartej, znormalizowanej konstrukcji zgodnej z normami EN 1717 i DIN 1989 oraz licznym opcjom podłączenia hydraulicznego. Ponadto komfortową i niezawodną obsługę zapewnia intuicyjny interfejs dotykowego panelu obsługi w połączeniu z licznymi inteligentnymi funkcjami, takimi jak programy do samoczynnego zabezpieczenia.
Szczegóły / zalety produktu
Łatwa instalacja dzięki systemowi gotowemu do podłączenia i kompaktowej konstrukcji oraz różnych opcji przyłączy hydraulicznych
Wysoki komfort obsługi i łatwość ustawienia dzięki niepowtarzalnej kombinacji intuicyjnej obsługi panelem LCD i różnym, przydatnym funkcjom regulacji
Wysoka niezawodność dzięki zintegrowanym programom samoczynnego zabezpieczenia
Zapewnienie higieny dzięki zabezpieczeniu przed przepływem zwrotnym i zbiornikowi wody uzupełniającej wg norm DIN 1989 i EN 1717
Cicha praca w przypadku instalacji blisko pomieszczeń mieszkalnych
Wysoka wygoda użytkowania dzięki aktualizacjom sterownika poprzez wi-fi za pośrednictwem serwisu Wilo
Wyposażenie / funkcje
Gotowy do podłączenia moduł o zwartej konstrukcji złożony z następujących elementów:
Samozasysająca pompa wirowa HiMulti 3 P, zamontowana na ramie głównej z amortyzatorem drgań
Zbiornik wody uzupełniającej 11 l do uzupełniania świeżą wodą z zaworem pływakowym
Zawór 3-drogowy
Pokrywa z przodu i z tyłu
Przyłącze po stronie tłocznej, wąż G 1”
Przyłącze po stronie ssawnej, wąż G 1”
Przyłącze do miejskiej sieci zaopatrzenia w wodę G ¾”, maks. 6 bar
Przewód zasilający o długości 3 m i wtyczka
Czujnik poziomu napełnienia 4…20 mA z przewodem o długości 20 m do kontroli poziomu deszczówki w zbiorniku
Czujnik ciśnienia 4…20 mA
Zamontowany w zbiorniku wody uzupełniającej czujnik przelewowy
Alarm akustyczny
Styk bezpotencjałowy dostępny dla opcjonalnego zewnętrznego alarmu lub sygnalizacji awarii
Elektroniczne urządzenie sterujące z kolorowym ekranem dotykowym LCD
Obsługa / wskazania
Wskazania na kolorowym ekranie dotykowym LCD
Wskazanie ciągłe poziomu napełnienia cysterny, ciśnienia roboczego i trybu (automatycznie – ręcznie), trybu zasilania (woda deszczowa – woda wodociągowa)
Protokół 10 ostatnich usterek
Sterowanie
W pełni automatyczna regulacja następujących elementów:
Samozasysająca pompa wirowa HiMulti 3 P
Konfigurowalne ciśnienie załączenia
Tryby pracy systemów (ręczne lub automatyczne)
Zawór 3-drogowy przełączania między pracą dla deszczówki i miejskiej sieci wodociągowej
Kontrola poziomu napełnienia cysterny
Wykrywanie przelewu zbiornika wody uzupełniającej
Zabezpieczenie przed suchobiegiem pompy
Wsparcie samozasysania
Automatyczna okresowa wymiana wody w zbiorniku wody uzupełniającej (możliwość konfiguracji cyklu)
Sygnalizacja pracy i awarii
Opcjonalny zewnętrzny alarm lub sygnalizacja awarii
Opcjonalna pompa zatapialna (pompa do cystern)
Kontrola
Poziom napełnienia zbiornika deszczówką za pomocą czujnika poziomu napełnienia 4…20 m
Aktualne ciśnienie zasilania
Zabezpieczenie przed suchobiegiem pompy
Kontrola ciągłości przewodów czujników
Zabezpieczenie napięcia zasilania pompy za pomocą bezpiecznika
Zabezpieczenie przed przelaniem zbiornika wody uzupełniającej
Interfejsy
Przekaźnik dla opcjonalnej pompy zatapialnej
Dostępny styk bezpotencjałowy dla zewnętrznego alarmu lub sygnalizacji awarii do BMS
Styk bezpotencjałowy dla czujnika wykrywania przelewu lub spiętrzenia
Dodatkowe przyłącza elektryczne na urządzeniu regulacyjnym
Sterowanie opcjonalnymi urządzeniami albo komunikacja:
Przyłącze pompy do cystern:
W razie ewentualnych problemów z zasysaniem z powodu przekroczenia maksymalnej wysokości ssania pompy nadrzędnej (np. cysterna zbyt głęboka albo rura zbyt długa) należy podłączyć pompę do cystern (pompa zatapialna, 230 V, maks. 3 A) do urządzenia regulacyjnego. Pompy potrzebne w takim przypadku są dostępne w Wilo. W tym celu należy skontaktować się ze specjalistą.
styk bezpotencjałowy jako sygnalizacja awarii
Czujnik wykrywania przelewu lub spiętrzenia
