Wiertarka wielowrzecionowa Maggi BORING SYSTEM 21 TECHNOLOGY sterowanie numeryczne
Kod produktu: |ID:77254|

Do wiercenia poziomego i pionowego w płytach drewnopochodnych i litym drewnie - do produkcji mebli.

• Szyba, elektroniczna konfiguracja: kliknij i gotowe!
• Dokładne wiercenie: osie NC (+/- 0,1mm) i najlepsze układy mechaniczne.
• Kompaktowa maszyna - zajmująca 1 mkw.

Liczba wrzecion: 21
Odległość między środkami poszczególnych wrzecion: 32 mm
Odległość między pierwszym, a ostatnim wiertłem: 640 mm
Maks. średnica narzędzia: 40 mm
Maks. głębokość wiercenia: 65 mm
Maks. wysokość wiercenia: 55 mm
Wysokość stołu roboczego: 860 mm
Wymiary stołu roboczego: 885 x 349,5 mm
Maks. grubość panelu: 60 mm (opcjonalnie: 130 mm)
Maks. wymiary panelu: 900 x 3000 mm
Moc silnika: 2 KM / 1,5 kW
Prędkość obrotowa: 2800 obr./min.
.: nema 24, 3.2 Nm, 4.2 A, 800 g/cm^2
.: nema 34, 4.4 Nm, 5.6 A, 1050 g/cm^2
.: max 6000 N, 12 mm/s, RPM 5000, max 24 A
Standardowe ciśnienie: 6/8 BAR
Zużycie powietrza na cykl roboczy: 5 NL
Średnica króćca odciągowego: 80 mm

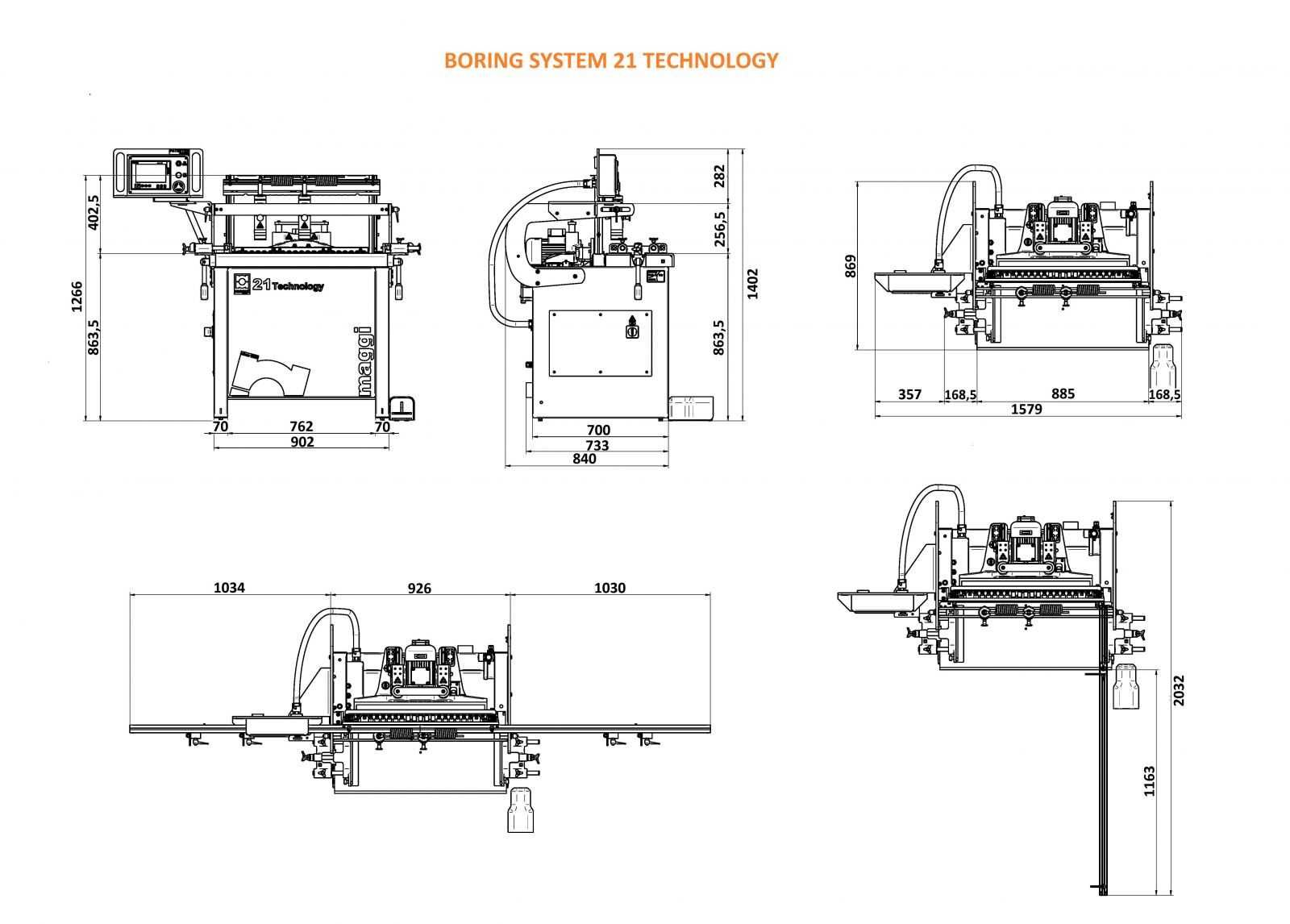

Wymiary maszyny: 1580 x 950 x 1400 mm
Wymiary wysyłki: 1140 x 950 x 1060 mm
Opakowanie prowadnic: 1500 x 120 x 60 mm
Waga netto/brutto: 340 / 370 kg

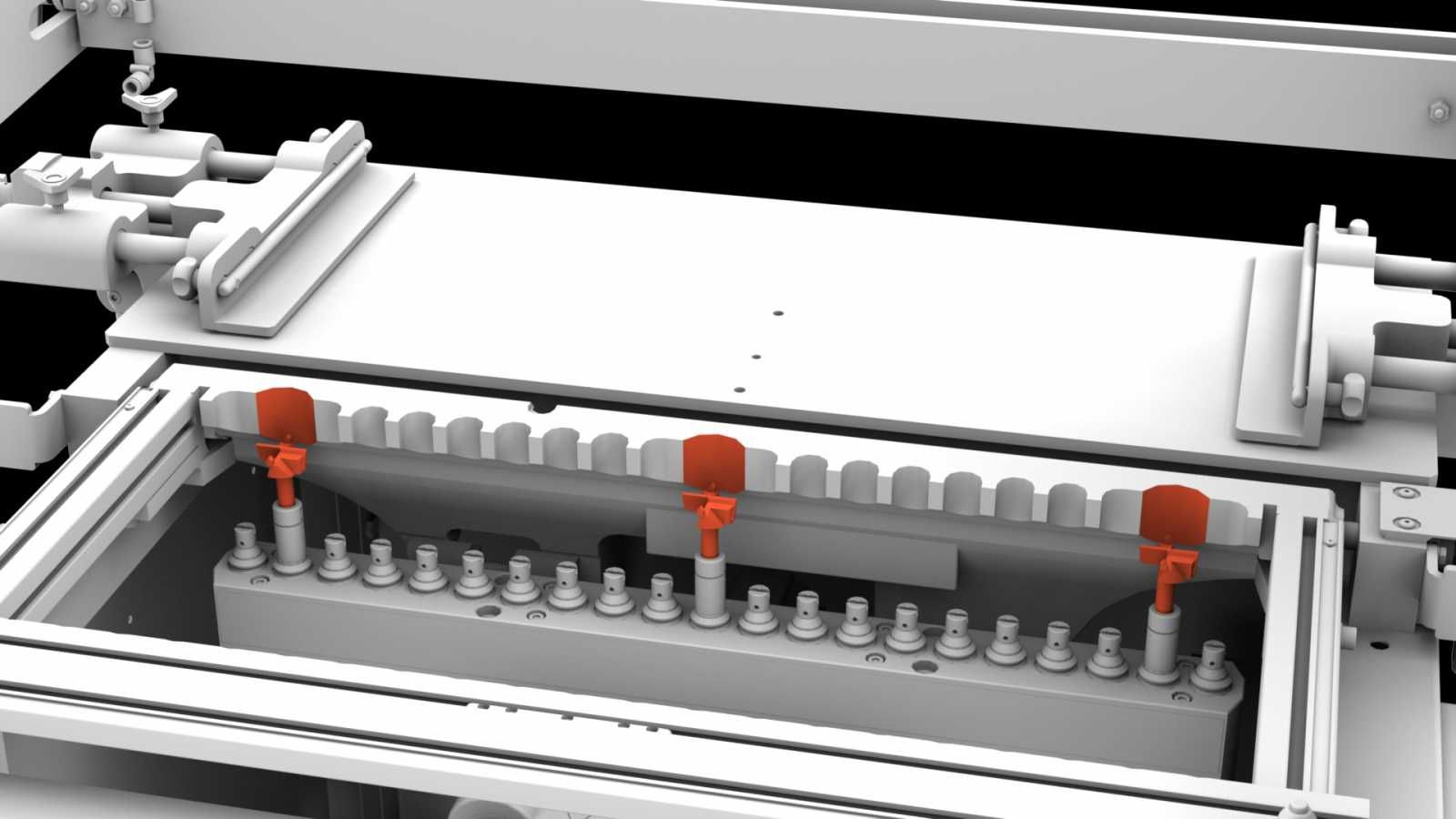

Szybkowymienne wrzeciona o rozstawie osi 32mm. Elektroniczny wybór wysokości, głębokości i kąta od 0° do 90°. Dobrze zwymiarowany stół roboczy wykonany ze stali. Gotowy do podłączenia odciągu. Wyprodukowano zgodnie z normami CE.
Dzięki opatentowanemu systemowi dotykowemu, opartemu na ikonach do elektronicznego wyboru wysokości, głębokości i kąta wiercenia za pomocą sterownika PLC. Konfiguracja jest łatwa i intuicyjna oraz nie wymaga żadnych specjalnych umiejętności programistycznych.
Precyzyjny ruch osi napędzanych przez silniki krokowe i enkoder, jak również wyważony i równomierny ruch głowicy wiercącej, napędzanej przez silnik centralny i przesuwającej się po prowadnicach liniowych i łożyskach kulkowych. Zapewniają niezwykle dokładny proces wiercenia i wysokiej jakości produkty końcowe.

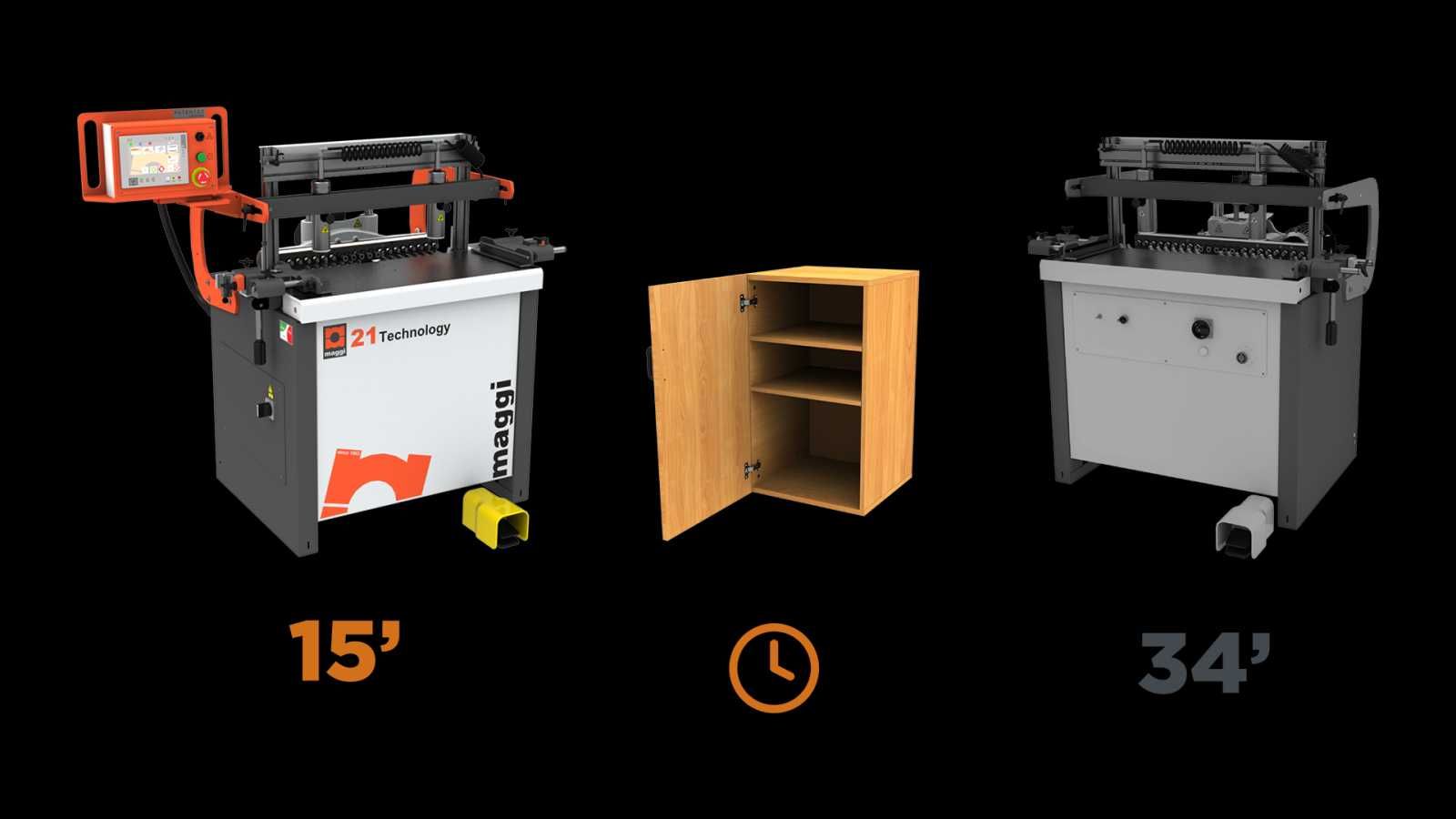

Elektroniczny wybór i zapisywanie parametrów wiercenia (możliwość zapisania do 1000 programów) pozwala na skrócenie czasu przezbrajania o 80%, czyniąc tę maszynę dwa razy szybszą, niż jakakolwiek inna wiertarka jednogłowicowa tej kategorii.
Ograniczniki boczne, regulowane numerycznie zawsze stanowią precyzyjny punkt odniesienia. Szybkie do ustawienia, gwarantują idealną równoległość dla wiercenia.
Wiercenie pod kątem w zakresie od 0° do 90°. Wybór kąta wiercenia odbywa się elektronicznie na ekranie dotykowym.
Szybkie pozycjonowanie, bezpieczne dociski zapewniają największą stabilność obrabianego materiału podczas cyklu roboczego oraz najwyższą dokładność procesu wiercenia.

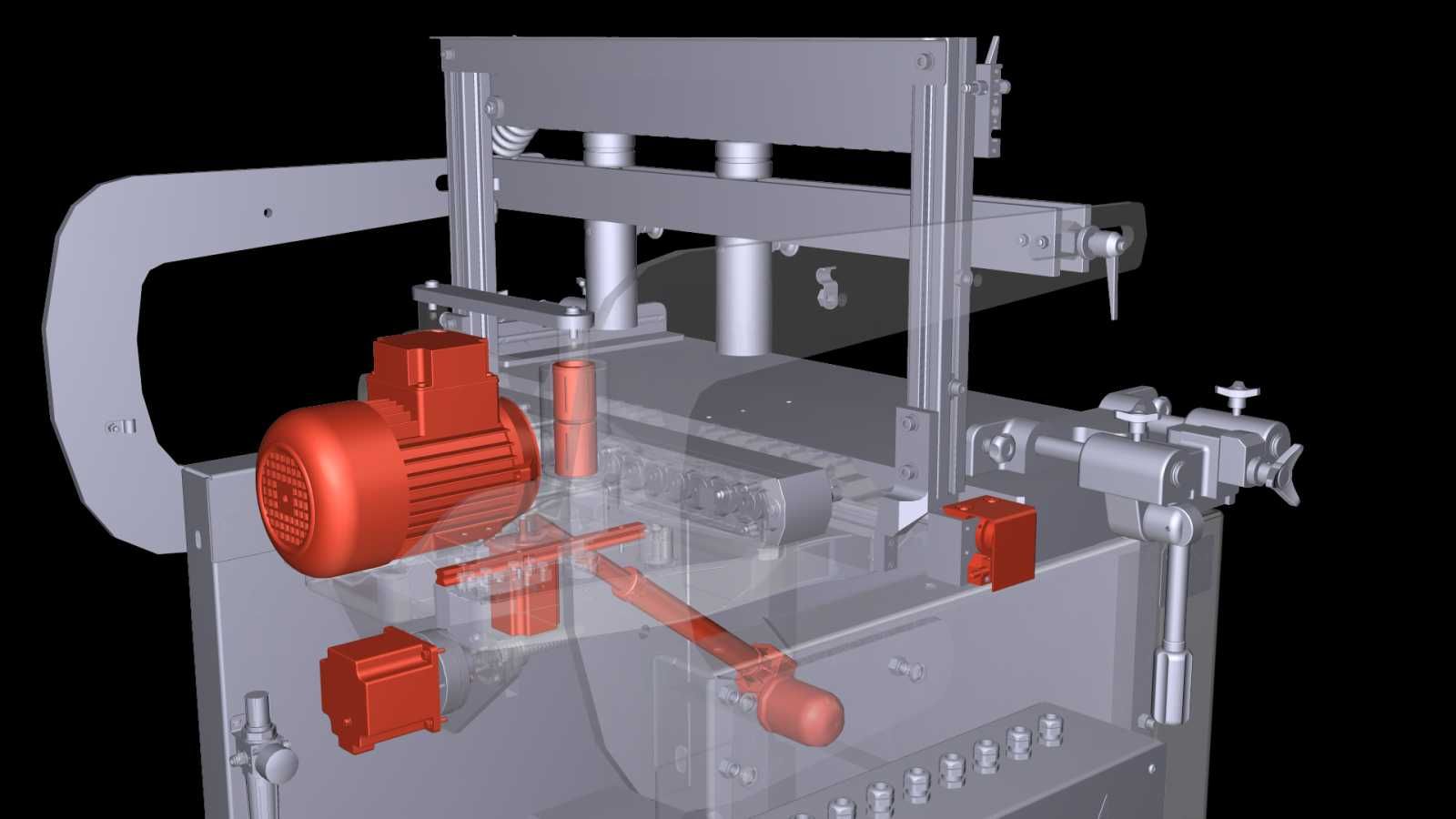

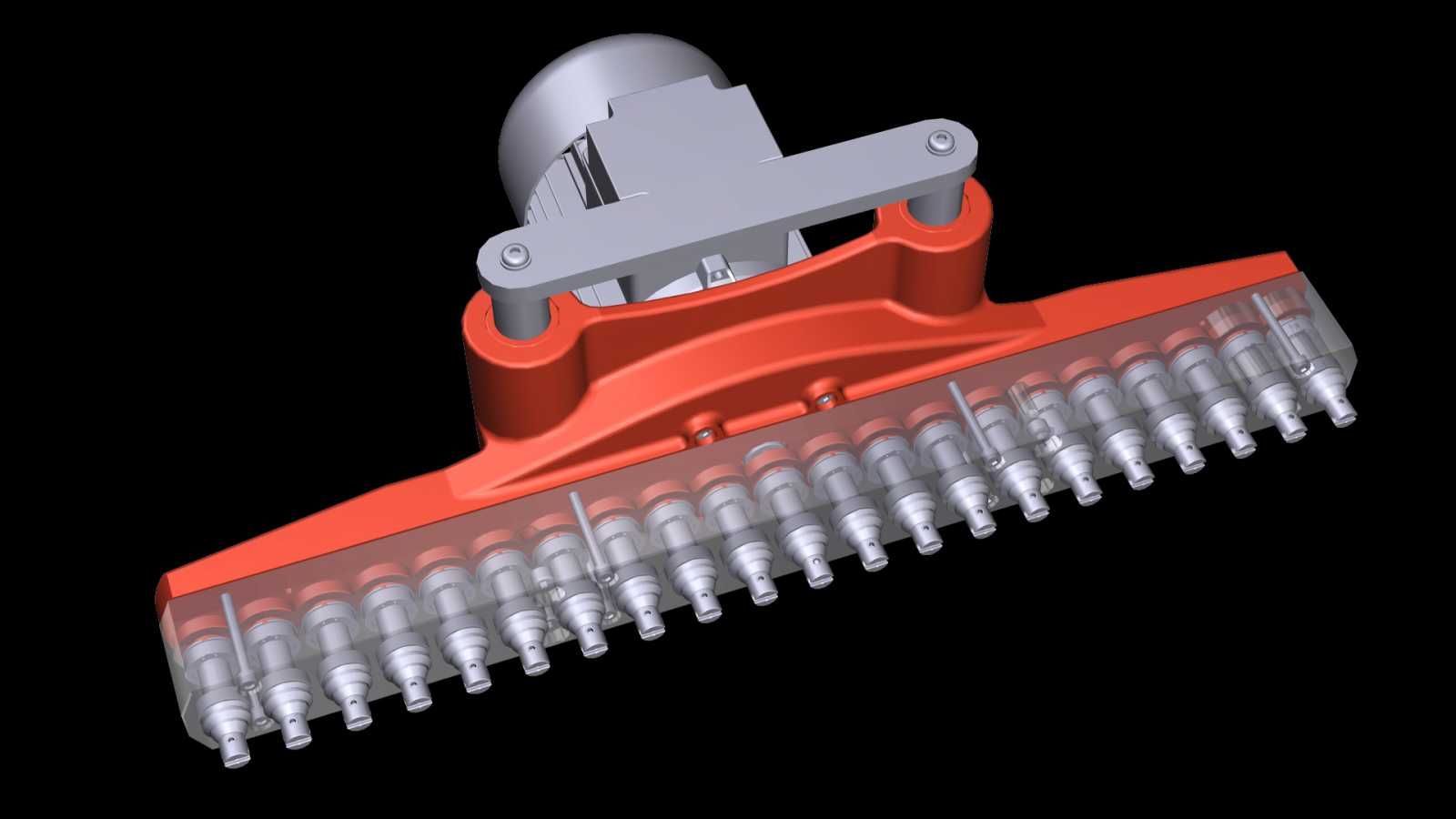

Głowica wiercąca wykonana z aluminium z wewnętrznymi zębatkami ze stali rektyfikowanej. Dobrze zwymiarowana płyta mocująca i wyśrodkowany silnik zapewniają najwyższą równowagę. Prowadnice i łożyska zapewniają równomierny ruch w pionie i poziomie, aby zapewnić najwyższą wydajność.

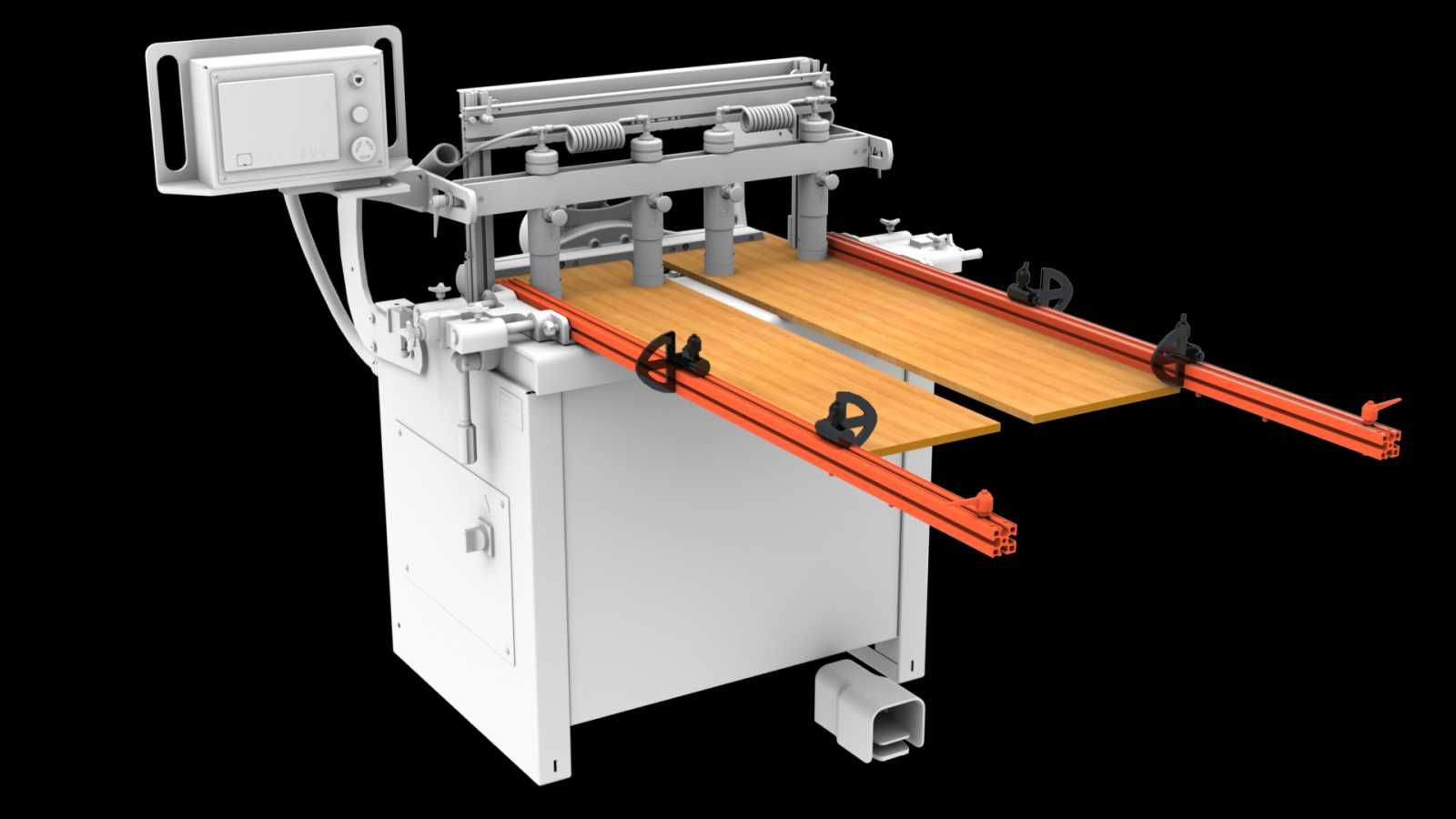

Dzięki rozstawowi osi 640 mm i dużemu stołowi roboczemu można jednocześnie obrabiać 2 panele o szerokości 316mm.

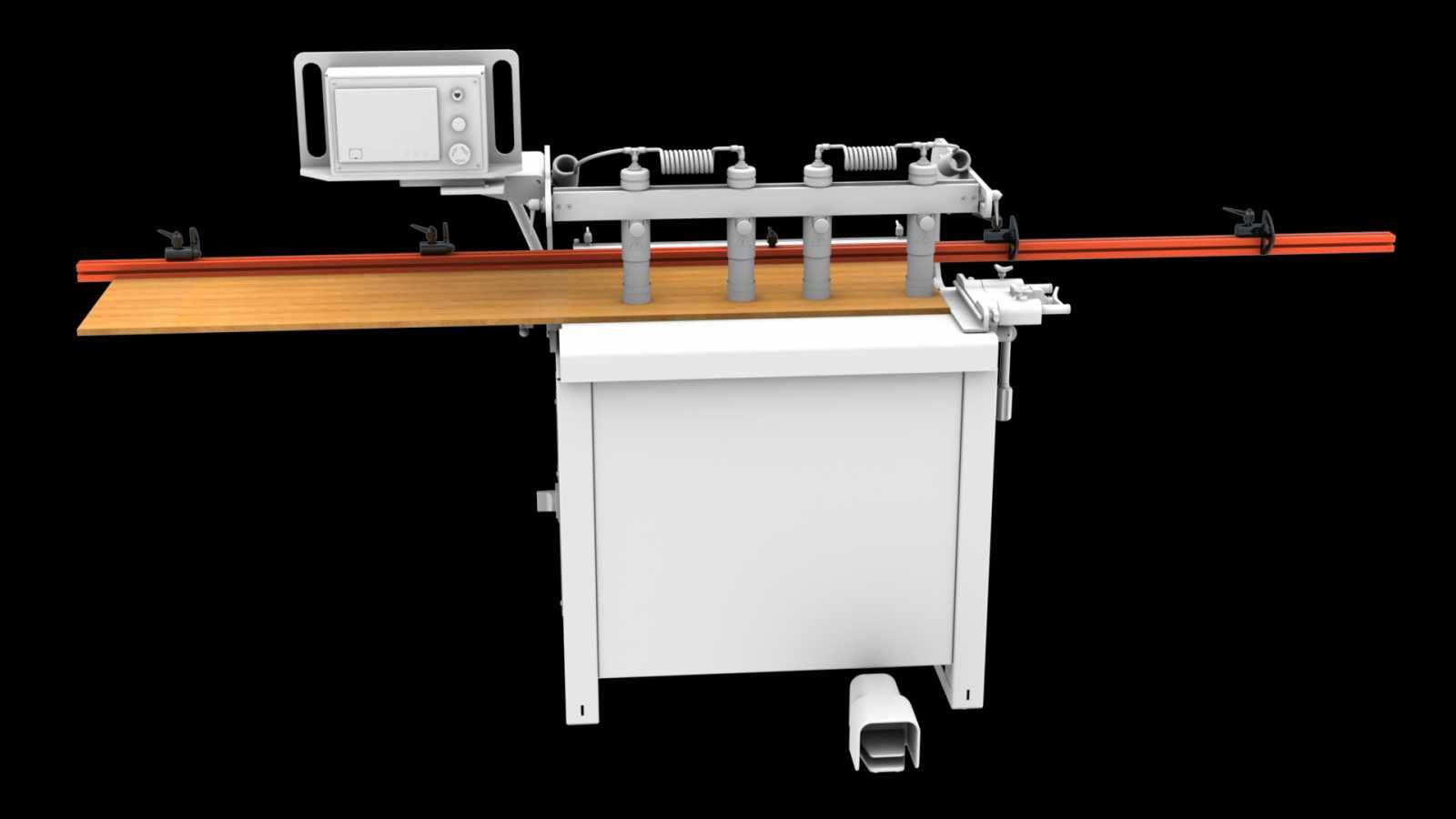

Możliwośc obróbki 3000mm na długość w 5 cyklach roboczych.
Szybkie i dokładne pozycjonowanie płyty dzięki dwóm aluminiowym prowadnicom 1500x80mm z 4 zderzakami (dwa w zestawie, dwa jako opcja).

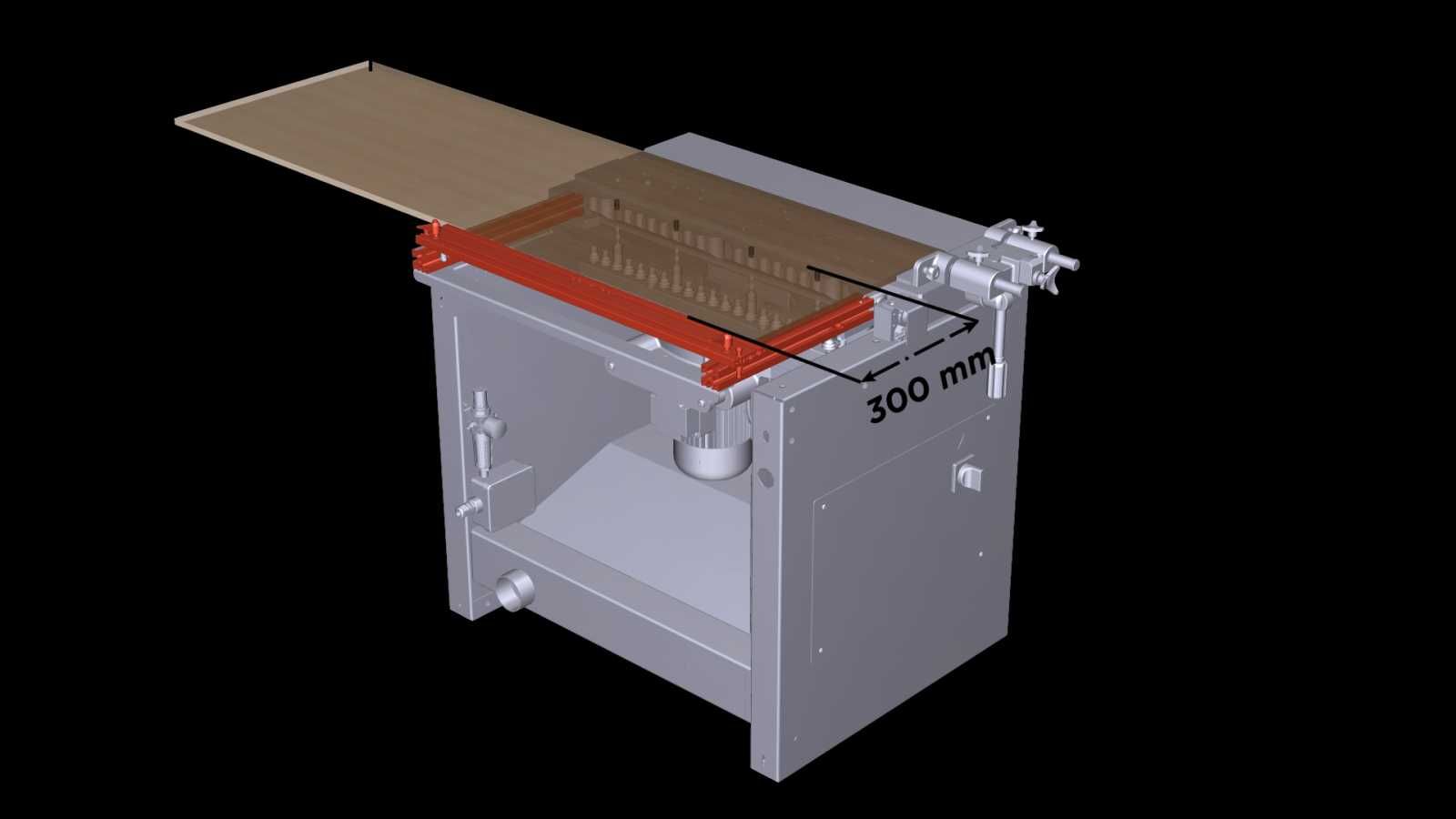

Tylna prowadnica o skoku 300mm umożliwia wiercenie otworów w samym środku bocznych paneli szafy, bez użycia długiej prowadnicy.

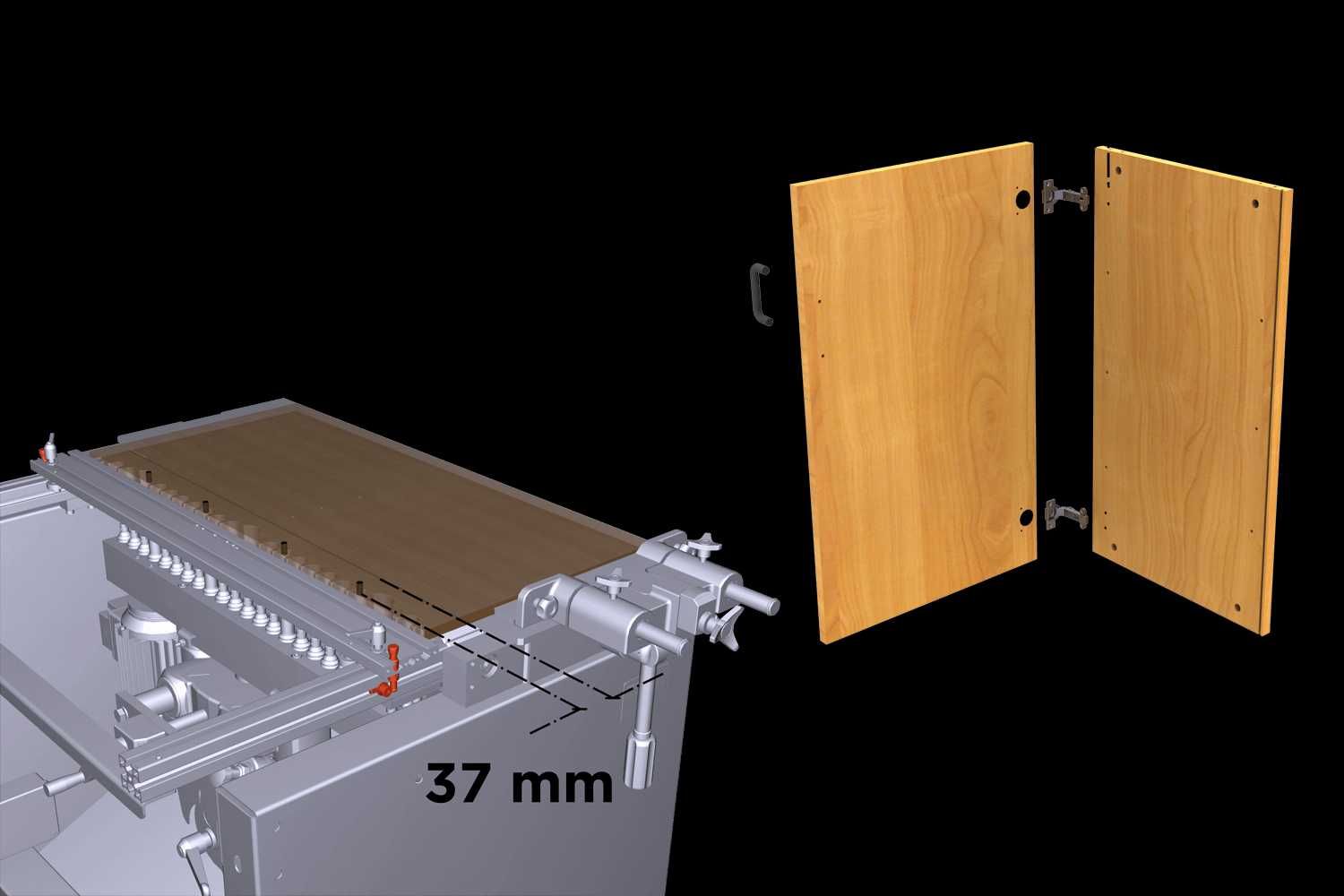

Stały ogranicznik 37mm jest niezwykle przydatny do wiecenia otworów montażowych pod zawiasy w panelach bocznych.
Specjalna konstrukcja do pracy z wiertłami o dużej średnicy. Dzięki 3 stałym pozycjom można używać wierteł o dużej średnicy, bez konieczności dodatkowej regulacji głowicy wytaczającej.
Wyposażenie standardowe:

silnik 2 KM + siłownik liniowy do przechylania głowicy wiertarskiej
silniki krokowe do pionowego i poziomego ruchu głowicy wiertarskiej (2 szt.)
opatentowane zaciski zabezpieczające (2 szt.)
uchwyty szybkowymienne (5 szt.)
aluminiowa prowadnica 1500mm z 4 zderzakami (2 szt.)
zdjemowane ograniczniki boczne na stole roboczym, regulowane precyzyjnie (2 szt.)
stałe ograniczniki 37mm dla zawiasów (2 szt.)
ogranicznik tylny o skoku 300mm
ergonomiczny panel sterowania 7" z ekranem dotykowym, sterownik PLC do elektronicznego doboru parametrów wiercenia
system operacyjny Linux
możliwość zapisania do 1000 programów
porty USB i Ethernet
maszyna pakowana w karton
gotowa do podłączenia odciągu
wyprodukowana zgodnie z normami CE
