PRZEZNACZENIE

Wiertarka stołowa WS-16 przeznaczona jest do wiercenia i rozwiercania dokładnych otworów o średnicy do 16 mm w drobnych przedmiotach wykonanych z metalu, tworzyw sztucznych i drewna. Konstrukcja wiertarki oparta jest na klasycznych rozwiązaniach stosowanych w budowie nowoczesnych wiertarek stołowych. Duża dokładność wykonania wiertarki oraz jej możliwości obróbcze sprawia, że znajduje ona zastosowanie w przemyśle optycznym, elektrotechnicznym i narzędziowym.
OPIS WIERTARKI

Wiertarka WS-16 składa się z wrzeciennika osadzonego na kolumnie która jest przymocowana do stołu obrabiarki. Stół przykręca się śrubami do stołu warsztatowego lub podstawy na której wiertarka zostanie ustawiona. W tylnej części wrzeciennika zamocowany jest silnik elektryczny. Silnik ten napędza wrzeciono wiertarki za pośrednictwem czterostopniowej przekładni pasowej. Wrzeciono wiertarki posiada cztery prędkości obrotowe.

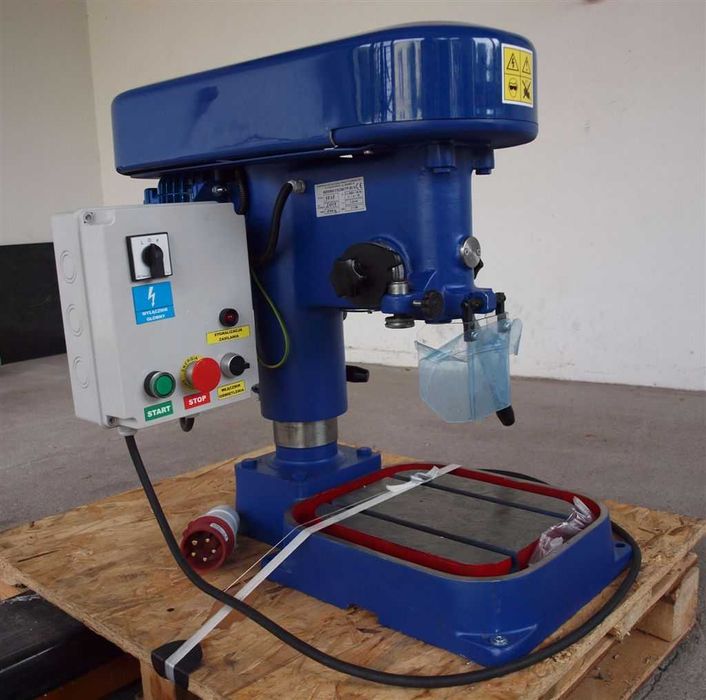

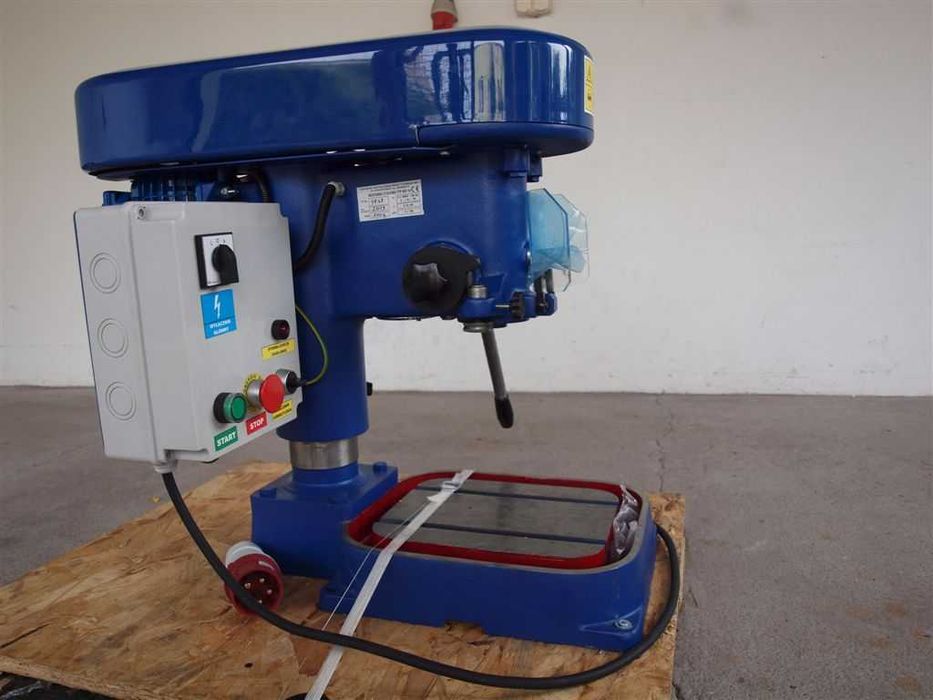

Z lewej strony wrzeciennika przymocowana jest puszka sterownicza zawierająca elementy sterownicze.

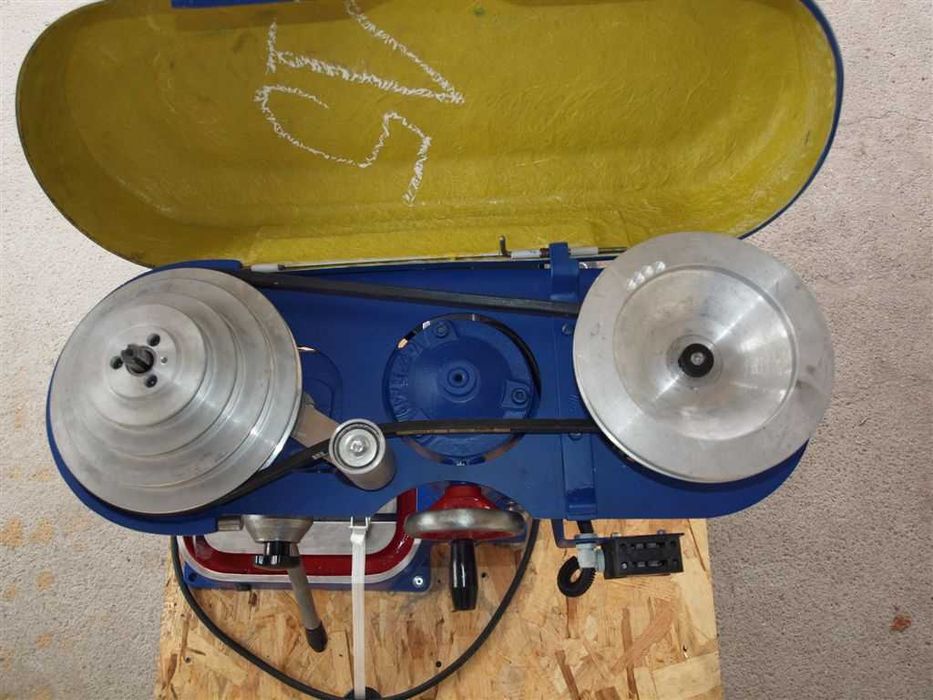

Pasek klinowy napinany jest naprężaczem, zapewniającym szybką i łatwą zmianę prędkości obrotowej wrzeciona.

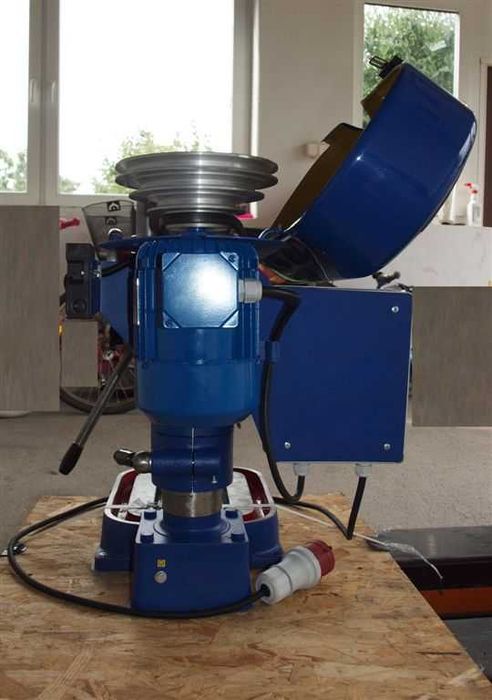

Przekładnia pasowa osłonięta jest otwieraną osłoną przymocowaną do korpusu wiertarki na zawiasach. Wewnątrz przekładni pasowej znajduje się mikrołącznik powodujący wyłączenie wiertarki po otwarciu osłony. Na osłonie przekładni pasowej umieszczony jest znak zagrożenia mechanicznego.
Wrzeciono otrzymuje posuw ręczny przez pokręcanie dźwignią zakończoną uchwytem. Dźwignię tę można ustawiać w każdym położeniu wrzeciona i sprzęgać ją z mechanizmem posuwowym przy pomocy pokrętła. Wiertło wycofuje się z wywierconego otworu samoczynnie, dzięki urządzeniu sprężynowemu podnoszącemu wrzeciono wraz z tuleją do góry, po zwolnieniu nacisku ręki na dźwignię.
Zamontowanie urządzenie zderzakowe pozwala na wiercenie otworów o określonej głębokości.

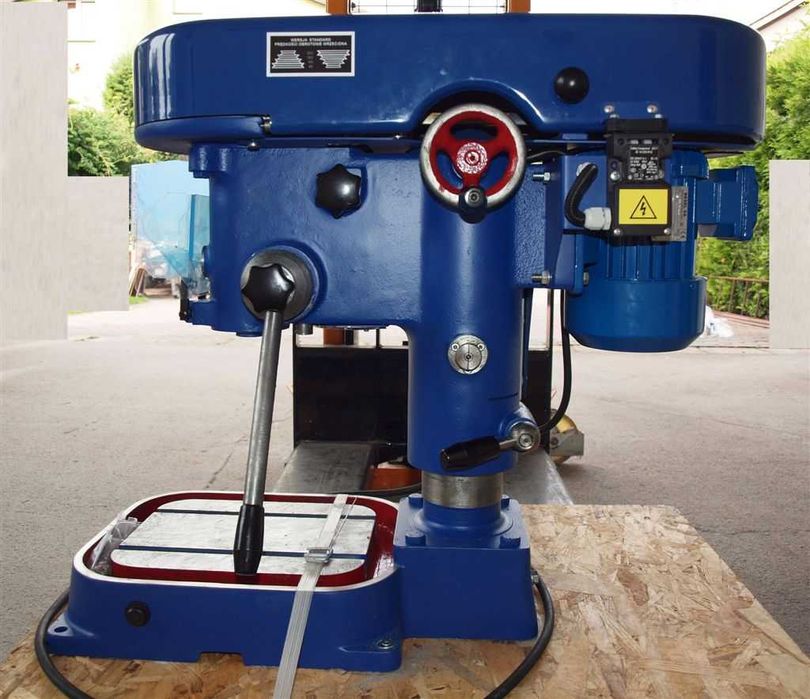

Po zluzowaniu zacisku, wrzeciennik można przesuwać wzdłuż kolumny w górę i w dół, przez pokręcanie kółkiem sterowniczym M w odpowiednim kierunku. Wrzeciennik ma możliwość obrotu o 360° wokół kolumny.
Na górnej powierzchni stołu znajdują się rowki teowe służące do mocowania przyrządów wiertniczych, obrabianych przedmiotów itp. Na obwodzie stołu znajduje się rynienka umożliwiająca odprowadzanie i gromadzenie płynu używanego do chłodzenia narzędzia.
Wiertarka posiada oświetlenie stanowiskowe zasilane przez transformator 12V.,osłona uchwytu

Lampka halogenowa 20 W zamontowana w korpusie wiertarki oświetla miejsce wiercenia.

WIERTARKA STOŁOWA TYPU WS-16 z sinikiem jednobiegowym
1. Zastosowanie.
Wiertarka stołowa WS-16 jest przeznaczona do wiercenia otworów
w stali, żeliwie, stopach kolorowych do średnicy otworów fi 16mm.
Wiertarka znajduje zastosowanie w warsztatach przydomowych, usługowych,
a także w zakładach produkcyjnych.
2. Charakterystyka techniczna.
- Największa średnica wiercenia w stali 16 mm
- Największa głębokość 90 mm
- Największa odległość końca wrzeciona od płaszczyzny stołu 420 mm
- Stożek zakończenia wrzeciona Morse’a Nr 2 (wewnętrzny)
- Odległość osi wrzeciona od kolumny 190 mm
- Powierzchnia użytkowa stołu 220 x 280 mm
- Zakres prędkości obrotowych wrzeciona 450, 900, 1800, 3000 obr/min
- Napięcie zasilania 3 x 400 V, 50 Hz
- Moc silnika napędowego 0,55 kW
- Obroty silnika 1410 obr/min
- Wymiary gabarytowe (dł. x szer. x wys.) 730 x 445 x 620 mm
- Ciężar 108 kg
- Poziom ciśnienia akustycznego na stanowisku prasy 72dB/A/
-Stopień ochrony IP44
Gwarancja Producenta - 12 miesięcy od oddania do eksploatacji.

WYPOSAŻENIE WIERTARKI

3. Klin do wybijania uchwytu z gniazda

4. Dokumentacja Techniczno-Ruchowa
