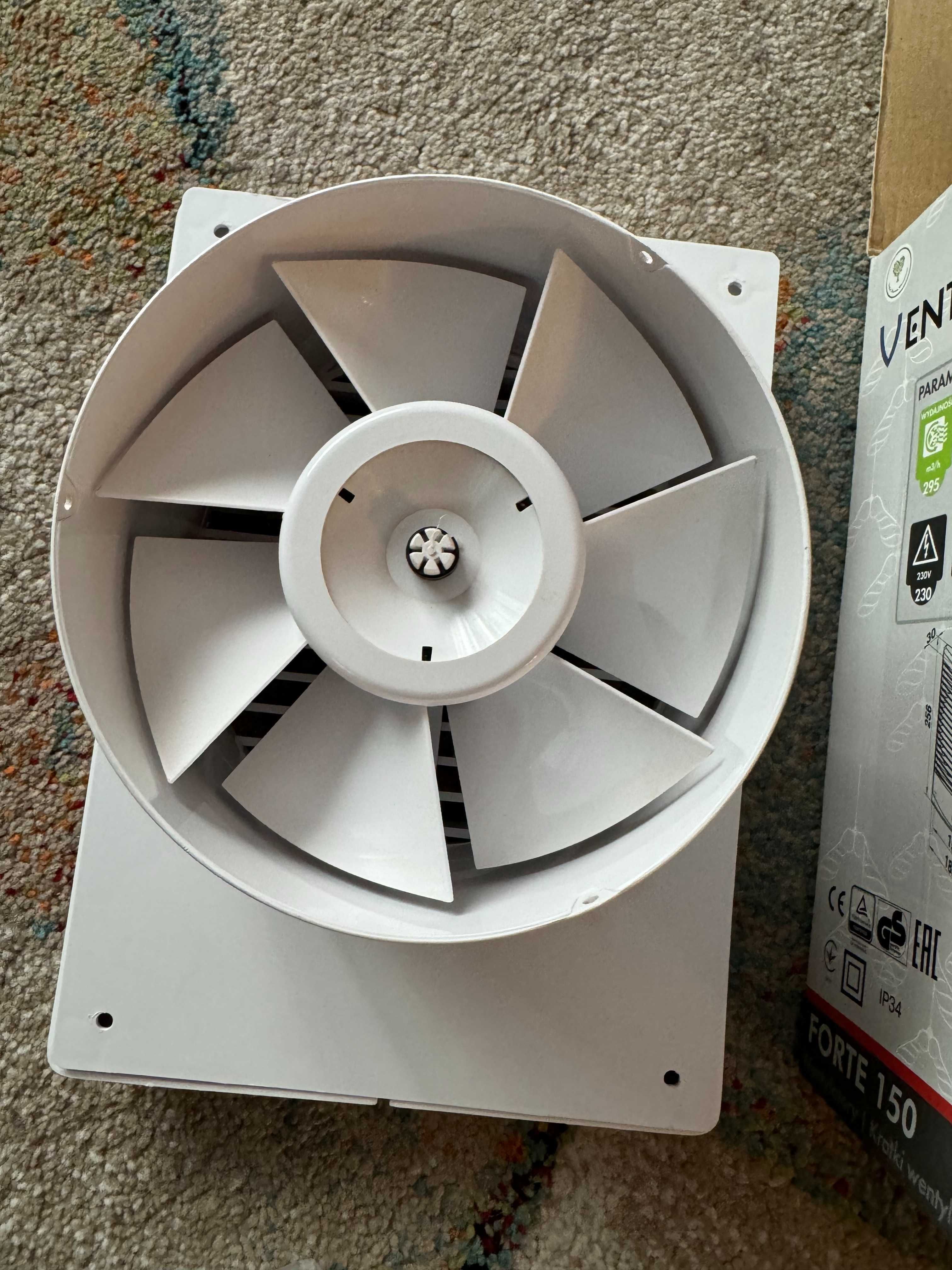

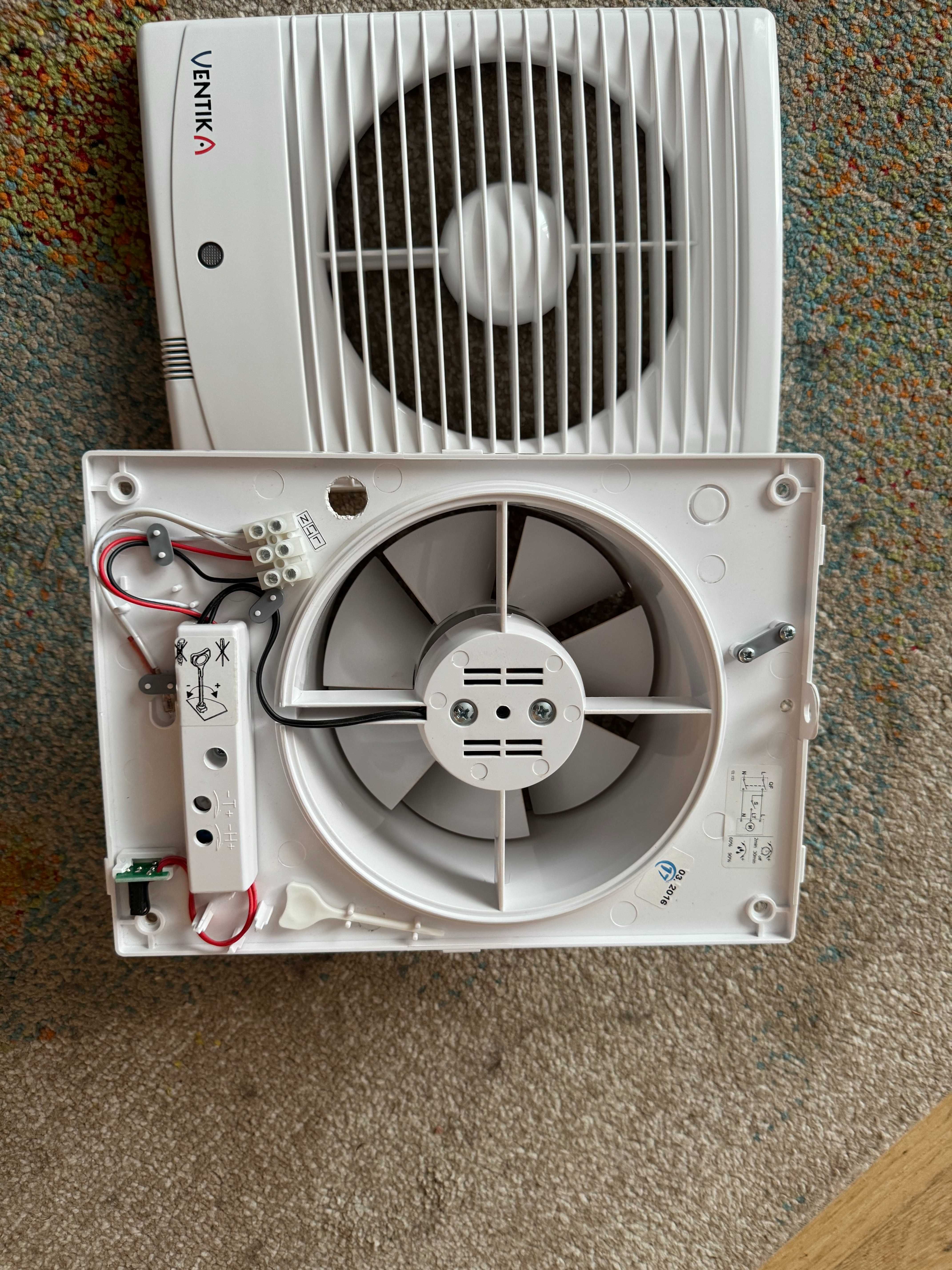

WENTYLATOR ŚCIENNY (RAZ PODŁACZONY i Ściągnięty. Generalnie nieużywany)

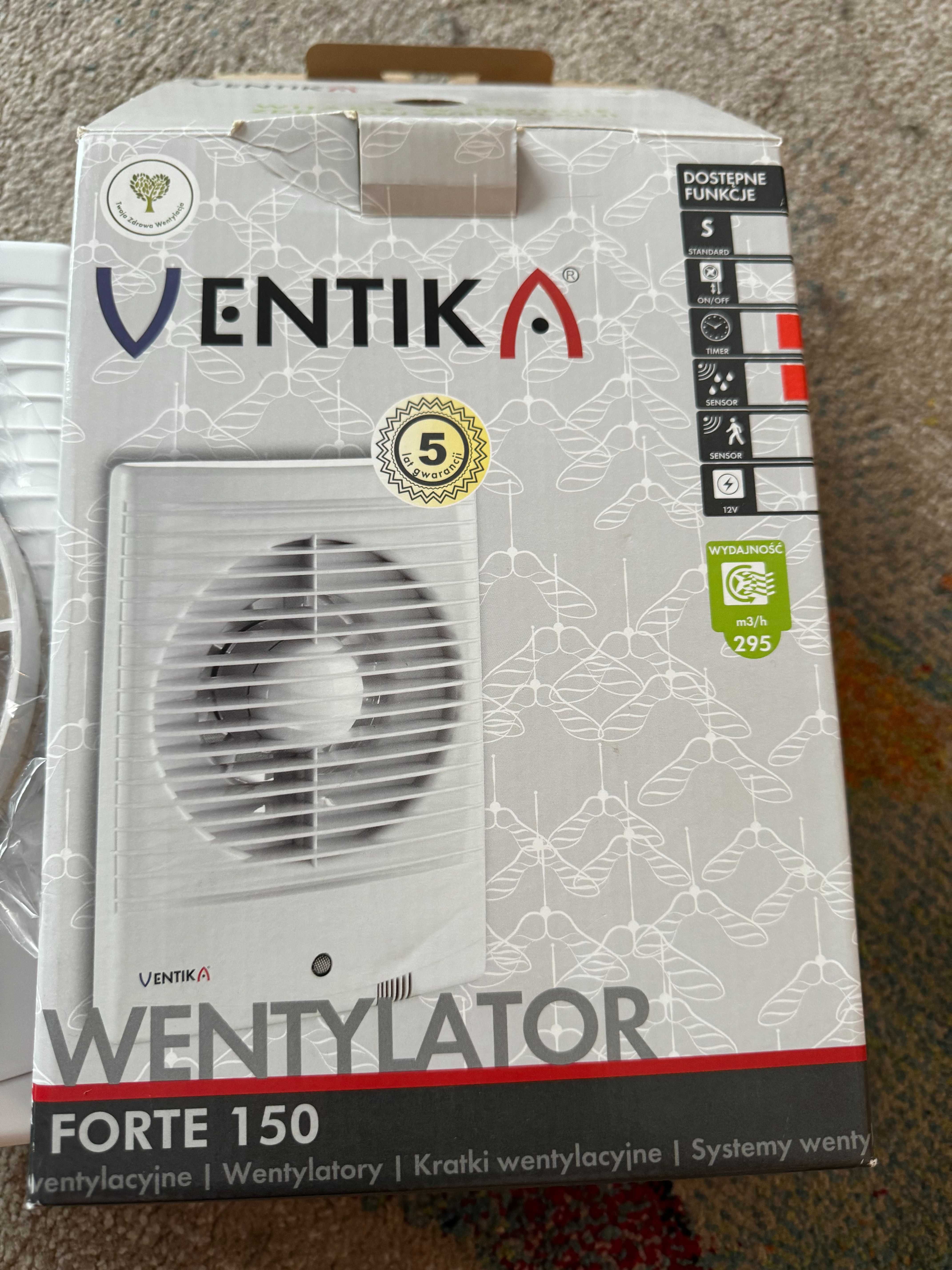

VENTIKA FORTE 150 H

wyłącznik czasowy (timer - opóźnienie wyłączenia) oraz czujnik wilgoci (higrostat)

GŁÓWNE CECHY:

ŚREDNICA KRÓĆCA - 150 mm

DŁUGOŚĆ KRÓĆCA - TYLKO 84 mm

WYSOKA WYDAJNOŚĆ - MAX 259 m3/h

ENERGOOSZCZĘDNY SILNIK - 24 W

GŁOŚNOŚĆ - 39 dB(A) / 3 m

WYMIARY OBUDOWY - 185x256 mm

LAMPKA KONTROLNA OZNACZAJĄCA STAN PRACY WENTYLATORA

HIGROSTAT - CZUJNIK WILGOCI - 60 ÷ 90 %

TIMER - WYŁĄCZNIK CZASOWY - 2 ÷ 30 min.

RENOMOWANY PRODUCENT - VENTIKA (VENTS-GROUP)

AERODYNAMICZNE ŁOPATKI WIRNIKA (ŚMIGŁA)

Jeśli szukają państwo nowoczesnego, a zarazem optymalnie wydajnego wentylatora, to produkt z nowej serii FORTE firmy VENTIKA (marka należąca do wiodącego producenta wentylatorów na rynku europejskim - Vents-Group) spełni na pewno państwa oczekiwania. Wentylatory z tej serii, dzięki zastosowanemu niezawodnemu silnikowi z zabezpieczeniem termicznym w połączeniu z ułożyskowaniem panewkowym w standardzie, zapewni optymalną wentylację w pomieszczeniu, jednocześnie nie stwarzając nadmiernego i uciążliwego hałasu (jak większość konkurencyjnych produktów). Ponadto bardzo nowoczesny i wyszukany wygląd wentylatora zaspokoi z pewnością wyszukany gust niejednego użytkownika (przedni panel wykonany z wysokiej jakości UV-odpornego ABS-u). Dodatkowo wentylatory z tej serii posiadają lampkę kontrolną sygnalizująca stan pracy wentylatora.

OPIS

Nowoczesny wentylator wyciągowy ze stylowym wzornictwem przeznaczony do stosowania w pomieszczeniach prysznicowych, łazienkach, kuchniach i innych pomieszczeniach mieszkalnych. Maksymalna wydajność w połączeniu z nowoczesnym wzornictwem zapewnia idealny mikroklimat. Montaż do szybów wentylacyjnych lub podłączanie do okrągłego kanału wentylacyjnego.

ZALETY

Obudowa i wirnik wykonane z wysokiej jakości i wytrzymałego tworzywa sztucznego odpornego na promieniowanie UV. Specjalnie zaprojektowany profil aerodynamiczny zapewnia wysoką wydajność powietrza. Charakterystyczną cechą wentylatorów z tej serii jest nowoczesne wzornictwo, lampka kontrolna, wymiary obudowy wentylatora pozwalające zakryć większy otwór montażowy oraz mniejsza niż w standardowych wentylatorach, długość króćca wentylatora. Wentylator może być wyposażony w specjalnie zaprojektowany zawór zwrotny, aby zapobiec wstecznemu ciągowi i utracie ciepła z pomieszczenia - zawór zwrotny można dokupić na naszych innych aukcjach. Wysoki stopień ochrony IP 34 zapewnia idealne rozwiązanie dla wentylacji łazienki.

AUTOMATYKA

Dzięki zastosowaniu czujnika wilgotności (higrostat) i wyłącznika czasowego (timera) wentylator załączy się samoczynnie, jeżeli poziom wilgotności w pomieszczeniu przekracza próg czujnika 60-90% wilgotności i pracuje automatycznie, aż poziom wilgotności spadnie do standardowego poziomu - ustawionego wcześniej na odpowiednim potencjometrze), po czym wentylator przełączy się w tryb pracy timera i będzie pracował jeszcze przez czas ustawiony na timerze.

Dzięki funkcji timera (wyłącznika czasowego) wentylator może pracować w przedziale czasowym od około 2 do około 30 minut, po wyłączeniu wentylatora przełącznikiem (np. od instalacji oświetleniowej).

DANE TECHNICZNE

Znamionowe napięcie zasilania - 230 V

Częstotliwość znamionowa - 50 Hz

Moc - 24,0 W

Wydatek powietrza - 259 m3/h

Ciśnienie akustyczne - 39 dB(A)/3m

Ciśnienie statyczne - 88 Pa

Pobór prądu - 0,13 A

Max. temperatura pracy - 45 °C

Stopień ochrony - IP34

Waga - 0,95 kg

WYMIARY [mm]

ØD - 150

B - 185

B1 - 155

H - 256

H1 - 226

L - 114

L1 - 30

SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

Do podłączenia wentylatora wymagana jest instalacja elektryczna trzyżyłowa biegnąca od włącznika do wentylatora.

S1 - Włącznik (np. od światła)

L - Napięcie (podłączone na stałe)

N - Neutralny (zero)

LT - Napięcie (przerywane włącznikiem)

Poprawne ustawienie wentylatora z czujnikiem wilgoci:

Przy pierwszym podłączeniu przeprowadzić regulację w sposób opisany poniżej:

- ustawić potencjometr od czasu na minimum, a potencjometr od wilgoci na maksimum (potencjometry kręcić należy bardzo delikatnie, do momentu wyczucia lekkiego oporu, bo można bardzo łatwo uszkodzić potencjometr przekręcając go wokół własnej osi). Następnie podłączyć zaciski L - faza i N - zero. Po podaniu napięcia przy takim podłączeniu wentylator powinien włączyć się na kilka sekund i sam wyłączyć. Następnie, cały czas pod napięciem, przekręcamy delikatnie potencjometr od wilgoci powolutku w lewo (przeciwnie do wskazówek zegara) do momentu, kiedy wentylator się załączy, w tym momencie delikatnie cofamy w prawo. Mamy teraz ustawiony tzw. minimalny próg działania czujnika wilgoci. Całą regulację przeprowadzamy oczywiście w pomieszczeniu, w którym wentylator ma docelowo być zamontowany.

Jeżeli mamy instalację trzyżyłową biegnącą od włącznika (np. światła lub oddzielnie przeznaczonego) do wentylatora, to możemy podłączyć trzeci przewód do zacisku LT (wykorzystując np. przewód żółto-zielony jako fazę przerywaną włącznikiem przez odpowiednie podłączenie na wejściu do włącznika). Takie podłączenie daje nam możliwość wykorzystania funkcji timera w wentylatorze i włączania wentylatora poza automatyczną funkcją higrostatu.

ZAWÓR ZWROTNY (PRZEPUSTNICA, KLAPA ZWROTNA

KO 150

ŚREDNICA KRÓĆCA - 150 mm

ZAPOBIEGA COFANIU SIĘ POWIETRZA

ZWARTA I SZTYWNA KONSTRUKCJA

TRWAŁE KLAPKI ZWROTNE WYKONANE Z PRZEZROCZYSTEJ GRUBEJ FOLII PCV

RENOMOWANY PRODUCENT - VENTS

"KIEROWNICE" POWIETRZA ZMNIEJSZAJĄCE ZAWIROWANIA, ZWIĘKSZAJĄCE CIŚNIENIE PRZEPŁYWU I OBNIŻAJĄCE POZIOM HAŁAS

OPIS

KONSTRUKCJA

Obudowa wykonana z tworzywa ABS, a membrana wykonana jest ze specjalnego lekkiego i trwałego pcv.

MONTAŻ

Zawór zwrotny montujemy z tyłu wentylatora na króćcu wylotowym w specjalnie do tego przeznaczonych otworach.

WYMIARY [mm]

ØD - 150

a - 14
