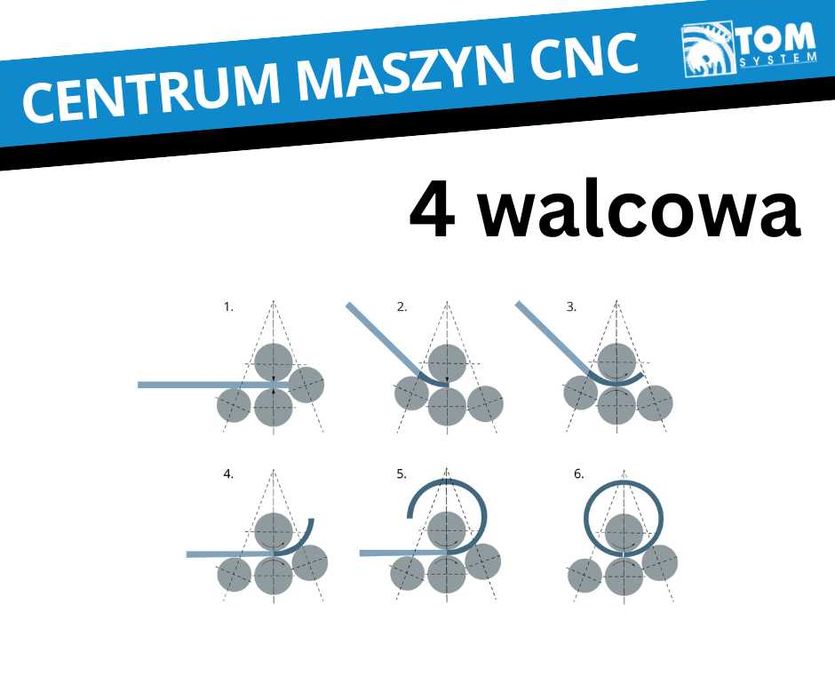

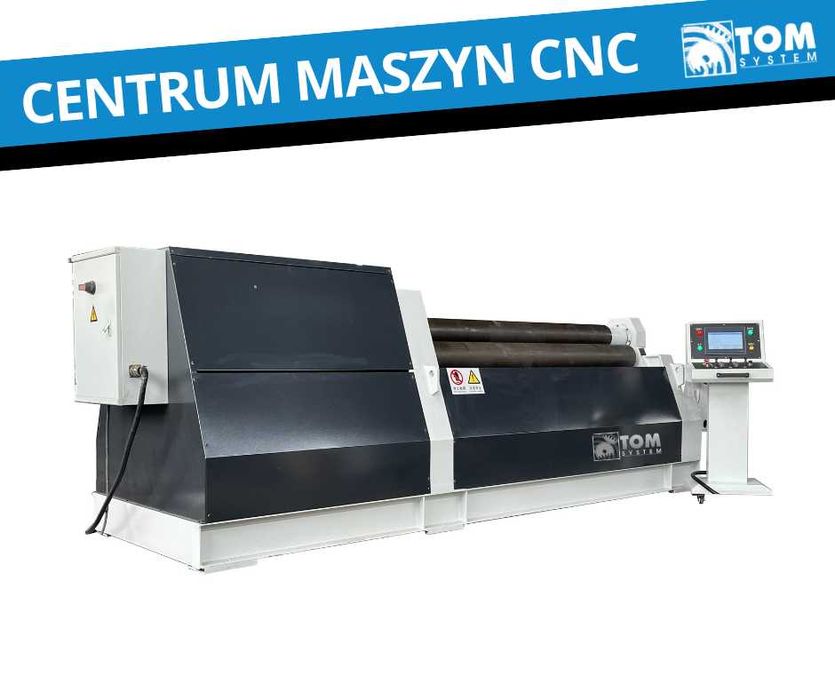

Walcarka czterowalcowa zwijarka do blach. Górna rolka stanowi główny napęd i wykonuje ruch obrotowy. Dolna rolka wykonuje ruch góra-dół, co zapewnia tarcie wzdłużne blachy. Dwie rolki boczne wykonują ruch góra-dół, który jest kątem prostym, co pozwala uzyskać wymagane odkształcenie plastyczne blachy stalowej. Regulacja rolki bocznej pozwala uzyskać zarówno gięcie symetryczne, jak i asymetryczne. Teoretycznie płaski koniec będzie bardzo krótki w porównaniu z trójwalcową zwijarką do blach. Pozwala to zaoszczędzić na procesie gięcia wstępnego i urządzeniu do gięcia wstępnego, a jednocześnie umożliwia wstępne prostowanie blachy stalowej. Maszyna jest szeroko stosowana w przemyśle naftowym, chemicznym, kotłowniach, przemyśle stoczniowym, hydroelektrowniach, konstrukcjach metalowych i przemyśle maszynowym.

Układ hydrauliczny

Układ hydrauliczny składa się z pompy zębatej, grupy zaworów i rurociągów pomocniczych.
Zawór hydrauliczny wykorzystuje serię zaworów hydraulicznych Yuken Superposition, a układ rurociągów jest prosty, charakteryzuje się niewielkimi wyciekami i jest łatwy w konserwacji.
System składa się z trzech pętli: pętli regulacji ciśnienia, pętli synchronizacji i pętli prędkości.
Pętla regulacji ciśnienia reguluje ciśnienie robocze systemu poprzez główny zawór przelewowy. Ciśnienie robocze systemu wynosi 16 MPa.
Pętla synchronizacji może regulować dolny wałek w górę i w dół w fazie poprzez zawór rozdzielacza przepływu i przepustnicę, a przepustnica umożliwia precyzyjną regulację prędkości w górę i w dół.
Ramy sterowania pętlą prędkości opuszczają się, resetują i regulują prędkość poprzez przepustnicę.

Układ sterowania elektrycznego

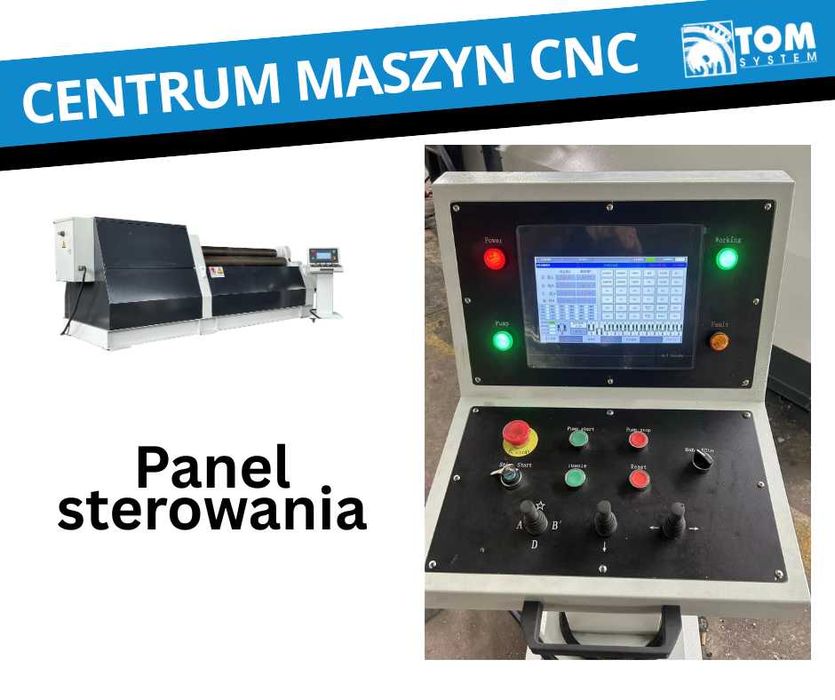

System sterowania elektrycznego składa się z szafy elektrycznej, stołu sterowniczego i przenośnej skrzynki przycisków. Zasilanie wynosi 380 V/50 Hz. Wyłącznik główny posiada zabezpieczenie przeciwzwarciowe i przeciążeniowe silnika głównego. Obroty w prawo i w lewo są sterowane przez stycznik prądu przemiennego; maszyna wykorzystuje programowalny sterownik PLC, który z niewielką liczbą przekaźników zapewnia stabilność i długą żywotność. Wszystkie przyciski i kontrolki kontrolne do zakończenia całego procesu walcowania znajdują się na stole sterowniczym, co pozwala na kontrolowanie całego procesu i stanu pracy.

CNC system

System wykorzystuje enkoder obrotowy, który współpracuje z niezawodnym sterownikiem przemysłowym, tworząc układ sterowania o stabilnej wydajności.
CNC funkcjonować
System CNC umożliwia monitorowanie w czasie rzeczywistym, przesyłanie danych i wyłączanie pamięci podczas procesu walcowania.
Sterownik PLC przemysłowy automatycznie sprawdza położenie dolnej rolki i dwóch końcówek rolek bocznych, zapewniając precyzję synchronizacji ±0,15 mm.
Programowalny wyświetlacz pokazuje w czasie rzeczywistym położenie dolnej rolki i dwóch końcówek rolek bocznych, a także umożliwia jego ustawienie.
Rozdzielczość przetwornika przemieszczenia wynosi 0,10 mm, a dokładność wyświetlania ±0,10 mm.
Funkcja automatycznej samooceny.

Jesteśmy Polskim producentem i dystrybutorem maszyn CNC. Działamy na polskim rynku od 15 lat.
Na innych Naszych ogłoszeniach znajdziesz inne modele pras krawędziowych oraz:
- Wypalarki Plazmowe CNC
- Wycinarki Laserowe FIber
- Spawarki Laserowe
- Żurawie transportowe
- Chwytaki próżniowe
oraz inne maszyny wspomagające:
- wózki widłowe
- wózki paletowe
- koparki

O wszystko inne zapytaj Nas telefonicznie

Od 15 lat zawodowo zajmujemy się produkcją i serwisem maszyn CNC

Cena netto 119000
Cena brutto 146370
