Przedmiotem sprzedaży jest

Układ PALCE22V10H 10PC 5 programowalny układ logiczny

NIEUŻYWANY

cena zakupu
dotyczy 4 sztuk

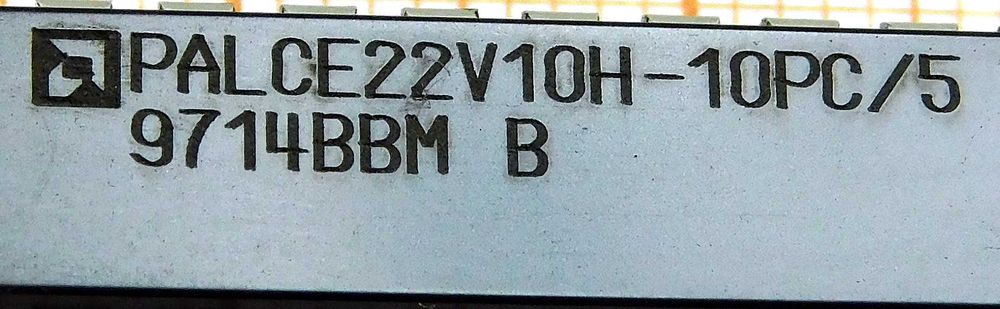

jak na zdjęciu poglądowym

zdjęcie wykonano na kartce papieru milimetrowego
aby łatwiej określić przybliżone wymiary

PALCE22V10H-10PC/5 to programowalny układ logiczny (tzw. PLD – Programmable Logic Device), a dokładniej GAL (Generic Array Logic) firmy AMD (Advanced Micro Devices). Jest to nowocześniejszy wariant układu PAL z możliwością kasowania i wielokrotnego programowania (typ PALCE).

Typ układu PALCE22V10H – PLD (GAL)
Liczba wejść/wyjść 22 wejścia / 10 wyjść
Liczba pinów 24 (obudowa DIP-24)
Czas propagacji (delay) 10 ns (oznaczenie „-10”)
Typ obudowy PC = Plastic DIP
Zasilanie 5 V (oznaczenie „/5”)
Kasowalność Tak (kasowalny elektrycznie – EEPROM)

Do czego służy?

Układy takie jak PALCE22V10H programuje się w języku opisu logiki (np. ABEL, CUPL, VHDL) i stosuje w:
dekoderach adresów,
kontrolerach,
konwerterach sygnałów,
wszelkich zastosowaniach logicznych w urządzeniach cyfrowych,
układach automatyki, telekomunikacji, itp.

Tłumaczenie oznaczenia:
PALCE – CMOS-owa wersja układu PAL (kasowalna i reprogramowalna),
22V10 – 22 wejścia, 10 makrokomórek wyjściowych,
H – wersja High-speed (szybsza),
-10 – czas propagacji 10 ns,
PC – Plastic DIP,
/5 – 5 V zasilania.

Uwaga:
Ten układ musi być zaprogramowany, by coś robił – „pusty” nie ma żadnej funkcjonalności. Programowanie odbywa się za pomocą specjalnych programatorów PLD/EEPROM, np. TL866 z odpowiednim adapterem
