Przedmiotem sprzedaży jest

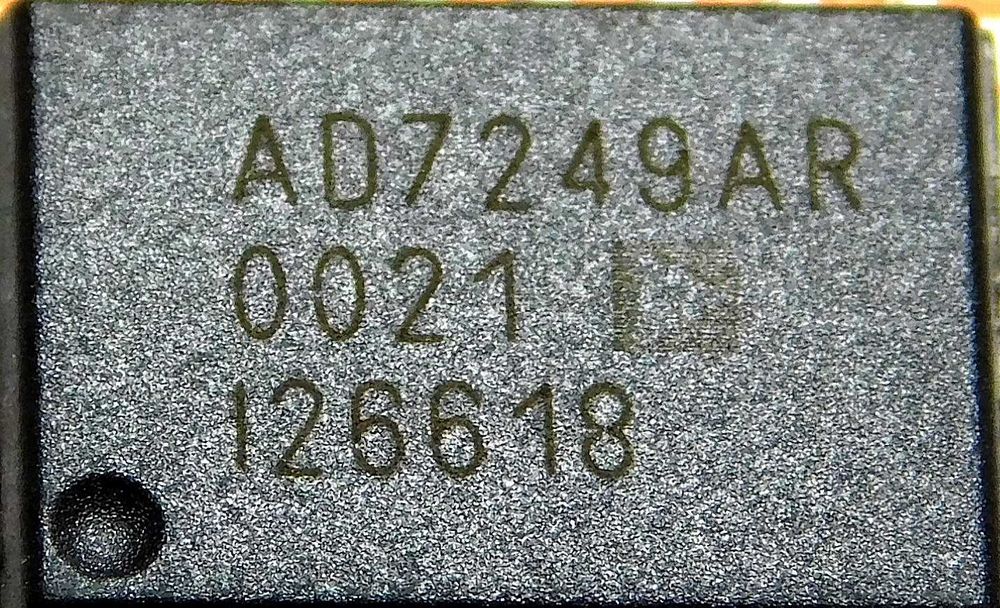

Układ AD7249AR 12‑bitowy przetwornik cyfrowo‑analogowy (DAC)

NIEUŻYWANY

cena zakupu

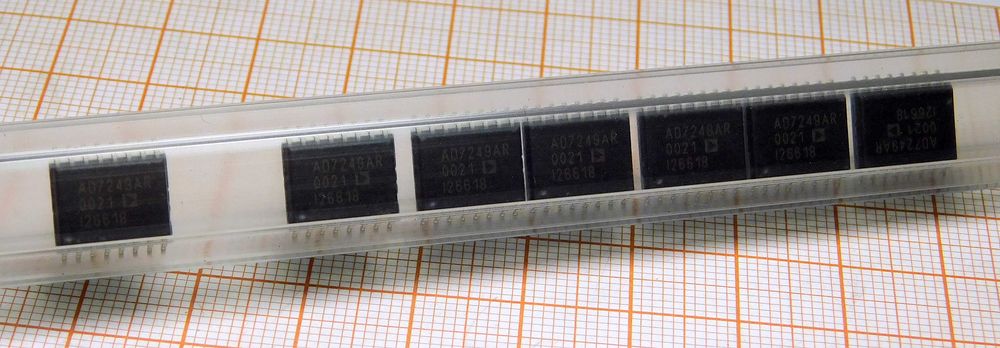

dotyczy 1 sztuki z przykładowego zestawu

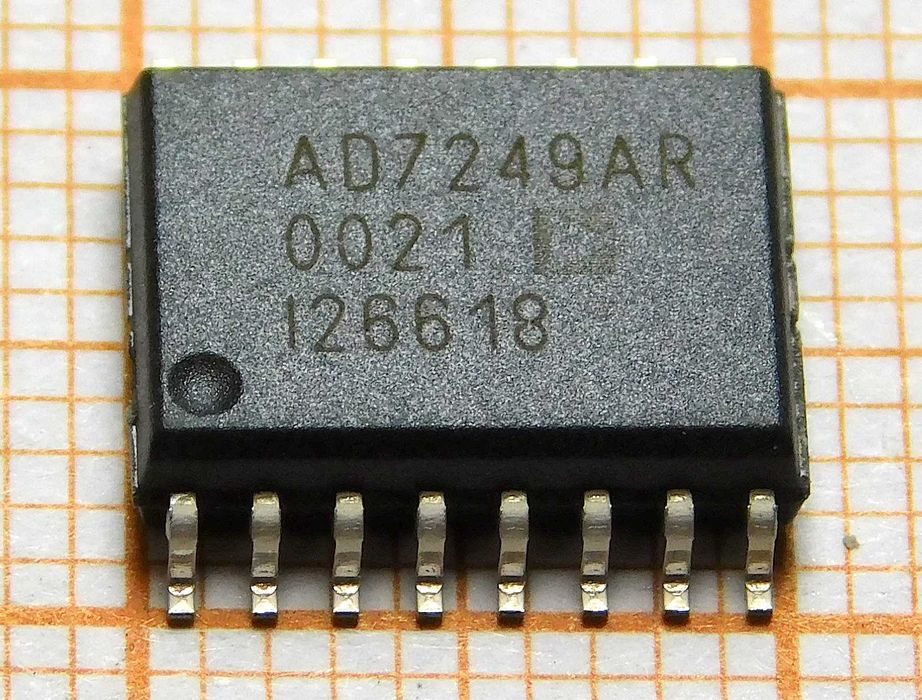

jak na zdjęciu poglądowym

zdjęcie wykonano na kartce papieru milimetrowego
aby łatwiej określić przybliżone wymiary

Typ: dwukanałowy, 12‑bitowy przetwornik cyfrowo‑analogowy (DAC) — tzw. Dual DACPORT® firmy Analog Devices
Interfejs: szeregowy (SPI), co redukuje liczbę potrzebnych pinów
Wyjściowe napięcie: analogowe, buforowane; dostępne tryby pracy: unipolarny (0 V do +5 V / +10 V) oraz bipolarny (±5 V) przy zastosowaniu podwójnego zasilania
Zasilanie: analogowe +10,8 V do +16,5 V, a przy trybie bipolarnego zakresu wymaga także ujemnego zasilania (np. −12 V lub −15 V)

Kluczowe parametry techniczne
Rozdzielczość: 12 bitów
Czas ustalania (settling time): do ±½ LSB w maksymalnie 10 µs (typowo ~3–5 µs)
Dokładność (INL/DNL):
wersja AR: ±1 LSB (max), DNL ±0,9 LSB max
