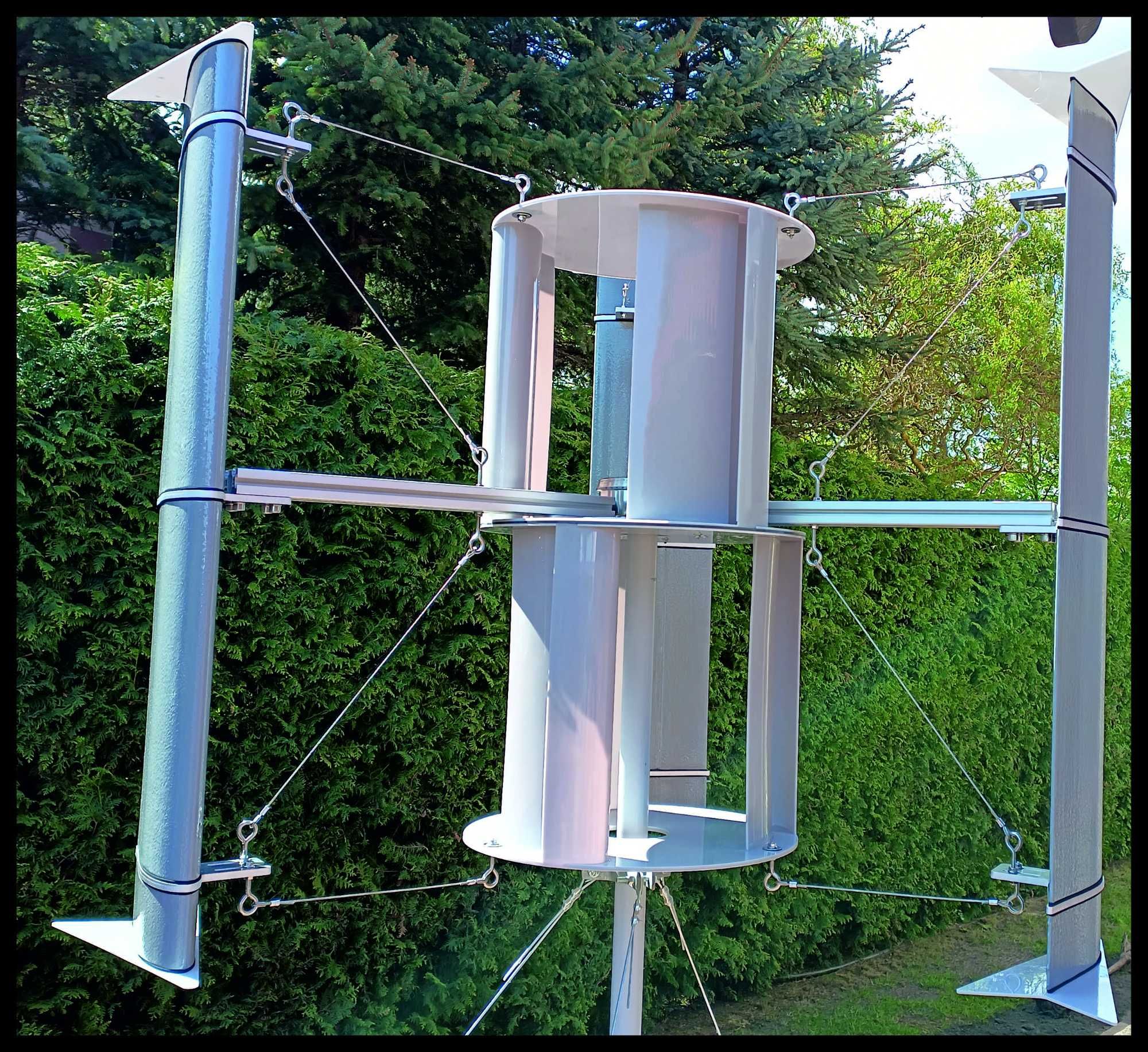

Turbina wiatrowa VAWT zintegrowana
H-Darrieus + C-rotor (podwójny)

Pionowa oś obrotu - brak konieczności nastawy na kierunek wiatru, cicha praca.
Lepiej radzi sobie ze zmiennymi, turbulentnymi i podmuchowymi wiatrami.

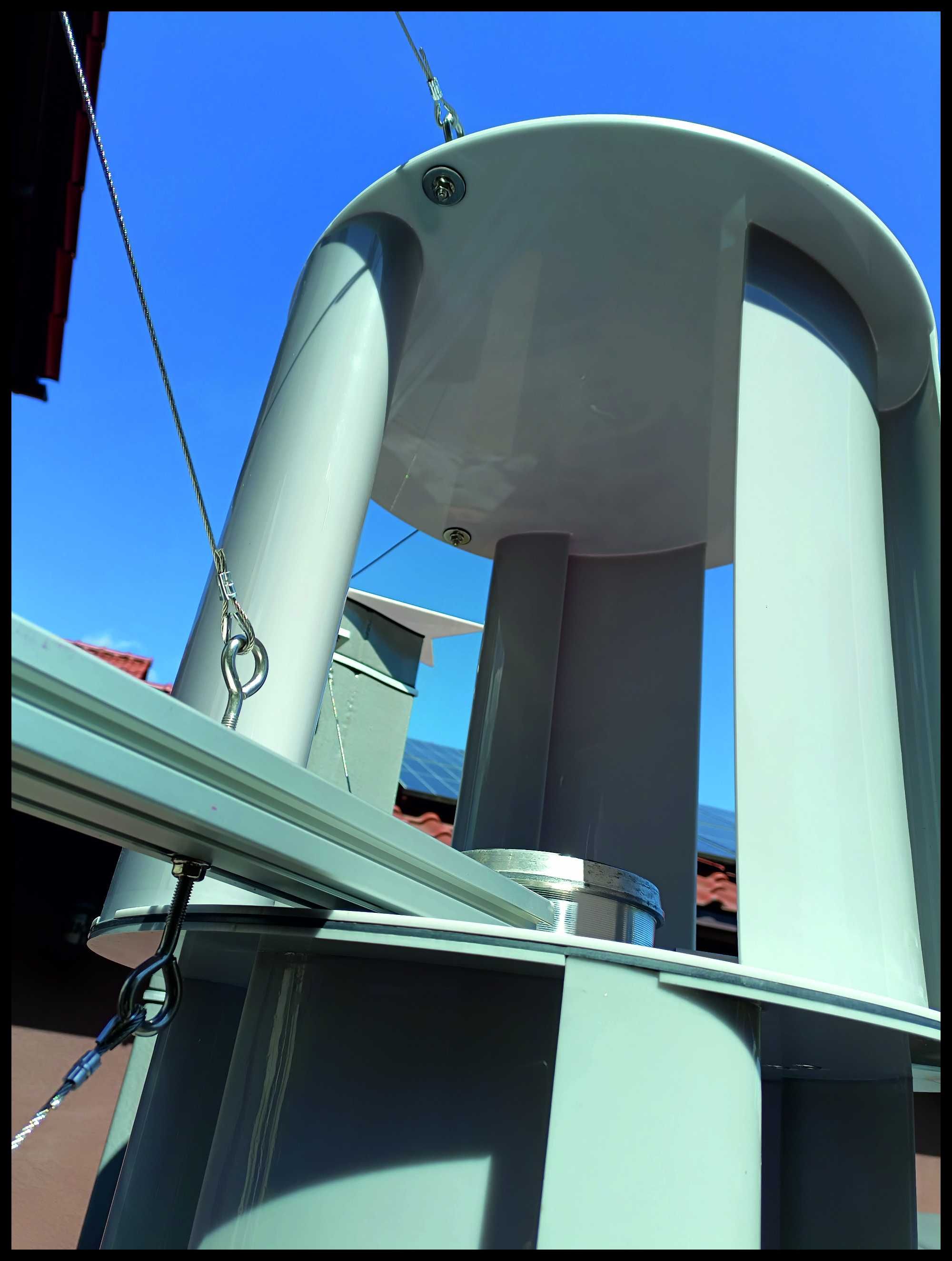

Konstrukcja łączy cechy siłowni wiatrowej opartej o siłę oporu aerodynamicznego (drag force), jest to
piętrowy (podwójny, o średnicy 450mm) profil C-rotor - wykonany z plexi o grubości 3mm.
Pełni on rolę swojego rodzaju rozrusznika, zapewniając samostart układu przy niewielkich prędkościach wiatru.
C-rotor podwójny dostarcza mocy około 65W przy 12m/s.
Oraz siłowni wykorzystującej siłę nośną (lift force) - Darrieus typu H.
Układ trójramienny, z asymetrycznym profilem lotniczym DU06-W-200.
W/w profil w testach laboratoryjnych pokonuje bardzo popularne NACA 0018 oraz S1046.
H-Darrieus osiąga 400W przy prędkości wiatru 12m/s (Wskaźnik sprawności założyłem pesymistycznie Cp=0,3)

Szerokość całkowita turbiny, to 1260mm. Wysokość 1050mm.

Jest to owoc wielu moich eksperymentów i doświadczeń.
W całości wyprodukowany przeze mnie.

Widoczna na zdjęciach turbina zainstalowana została do silnika Hoverboard o mocy 350W.
Uzwojenie przerobione na wysokie napięcie.
Jest to wysokosprawne urządzenie, dostępne i popularne.
Prądnica 3-fazowa połączona w układzie "GWIAZDA"

Niewielkimi modyfikacjami projektu, mogę dopasować całość do wielu różnych prądnic o średnicy do 300mm.

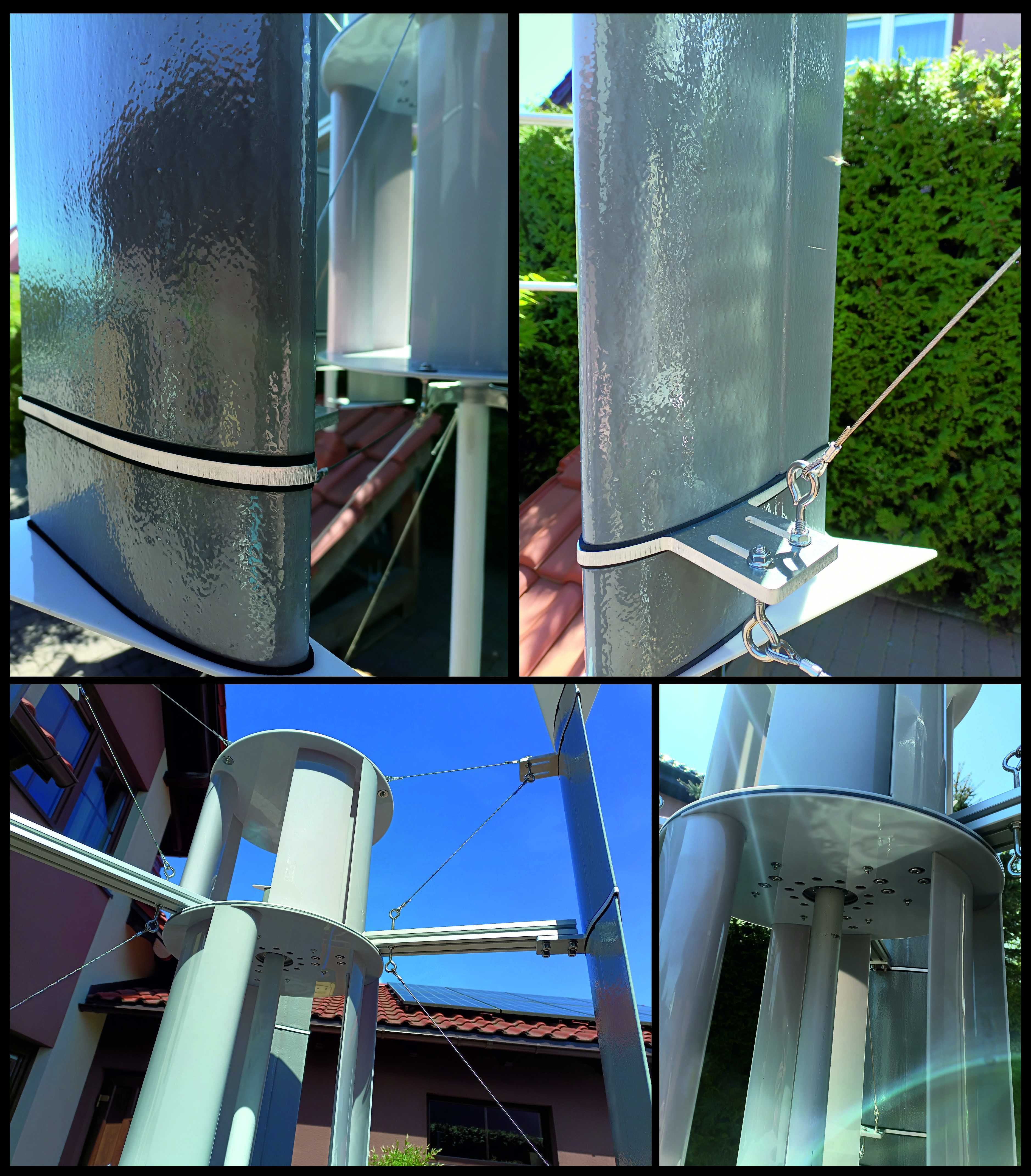

Wszystkie linki, kausze, oczka, śruby, nakrętki ze stali nierdzewnej.
Formatki aluminiowe.

Profile śmigów wykonane z lekkiego styroduru z rdzeniem aluminiowym, z zewnątrz 3-warstwowy laminat
z żywicy epoksydowej wzmocnionej korundem (minerał twardością zbliżony do diamentu) oraz 2-warstwy lakieru TOP FINISH (również na bazie żywicy epoksydowej)

Projektując turbinę dążyłem (oczywiście poza jej sprawnością energetyczną) do prostoty, wytrzymałości,
żywotności, łatwości serwisowania oraz możliwości ewentualnej rozbudowy/modyfikacji.
Konstrukcja skręcana, żadnego spawania.

Możliwość łączenia wielu turbin w układach: szeregowym, równoległym, szeregowo-równoległym.

hamulec - liczyłem na elektromagnetyczny, jednak turbina przy mocniejszych podmuchach obraca prądnicą, gdy ta jest nawet na zwarciu. Zaprojektowałem więc (brak na zdjęciu) hamulec tarczowy z zaciskiem i linką stalową w pancerzu.

Na moim kanale na YouTube (Shorty) oraz tiktok udostępniłem filmy z pracy tej turbiny, a także podobnej.
Szukaj pod nazwą użytkownika: GREENWATTS

Cena 3000zł obejmuje konstrukcję turbiny wiatrowej wraz z prądnicą, hamulcem tarczowym i
zestawem elementów niezbędnych do montażu/osadzenia prądnicy w rurze stalowej.
Rura stalowa o długości do 6m w cenie około 100zł/mb.
Najprostszy sterownik do ładowania akumulatorów, to koszt poniżej 100zł.

Jestem z okolic Gdańska (Banino). Prądnicę można obejrzeć i dotknąć.
Zapraszam do kontaktu.
