ADE2P-EL
trójfazowy kontroler do ochrony pracy dla 2-pomp
z panelem LED

Kontroler służy do ochrony pracy silników przed rożnymi nie pożądanymi zjawiskami które mogą prowadzić do uszkodzenia silnika , zapewnia bezpieczne i nie zawodne działanie jego zadaniem jest monitorowanie pracy silników poprzez pomiar napięcia i prądu pobieranego przez silnik i sygnałów pochodzących od wyłączników pływakowych ,wyłączników ciśnieniowych lub sond poziomu ,jeśli parametry pracy ustawione pod czas kalibracji silnika ulegną zmianie kontroler zatrzyma silnik na czas ustawiony pod czas montażu przez użytkownika . Każda awaria wyświetlana jest na wyświetlaczu LED .

Kontroler posiada dwie aplikacje

1.opróżnianie studni za pomocą sond poziomu i wyłączników pływakowych
2.napełnianie studni za pomocą sond poziomu i wyłączników pływakowych

kontroler może pracować w trybie automatycznym i być sterowanym sygnałem pochodzącym od sond poziomu ,wyłączników pływakowych lub wyłączników ciśnieniowych lub pracować w trybie ręcznym.
Do kontrolera można podłączyć powiadomienie optyczno akustyczne lub inne , które się uruchamia się za pomocą dodatkowego styku NO AUX pod czas wystąpienia awarii silnika lub np.sucho biegu. Urządzenie zaprojektowano z myślą o łatwości użytkowania , kontroler cechuje się intuicyjnym układem przycisków dzięki czemu jest łatwy w użyciu , wystarczy nie wiele czasu aby opanować jego funkcje . Urządzenie jest produkcji Włoskiej wykonane z markowych aparatów elektrycznych , zamiast zastosowania dużej ilości przewodów do połączenia wykorzystano połączenia i podzespoły na płytce drukowanej co przełożyło się na nie wielkie wymiary urządzenia .Obudowa wykonana jest z tworzywa ABS odporna na zewnętrzne warunki atmosferyczne dodatkowo posiada uszczelkę w drzwiach i jest wykonana w klasie odporności IP 55.
Na kontroler udzielam 12 miesięcznej gwaranci instrukcje w języku Polskim i Włoskim , serwis i pomoc techniczną
jeśli mają państwo pytania to proszę o kontakt telefoniczny pod numerem 50*******01 lub e-mail
wystawiam również fakturę VAT
Jest to produkt sprawdzony przez moją firmę i zmontowany w wielu miejscach głównie na zewnątrz w przygotowanej obudowie termoutwardzalnej SSTN na fundamencie wolnostojącym FTN z płytą czołową maskującą przewody i elementy montażowe.


GŁÓWNE ŚRODOWISKA PRACY
• domy
• zakłady przemysłowe
• rolnictwo
• ogrodnictwo
• zbiorniki wodne
• ponowne wykorzystanie wody
• baseny
• przepompownie wody deszczowej
• przepompownie ścieków
• studnie głębinowe

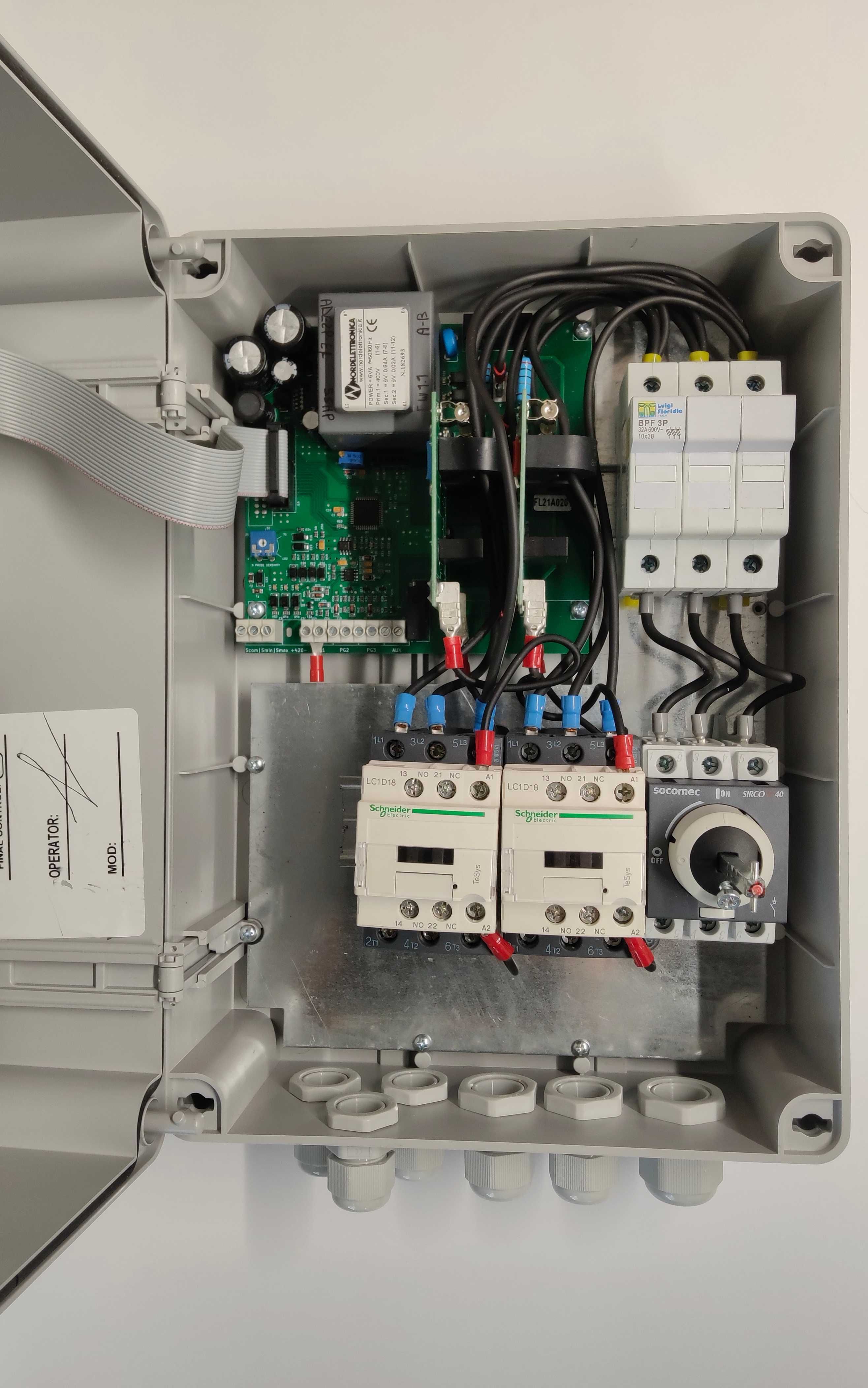

OPIS
• Kaseta ABS (typ V0)

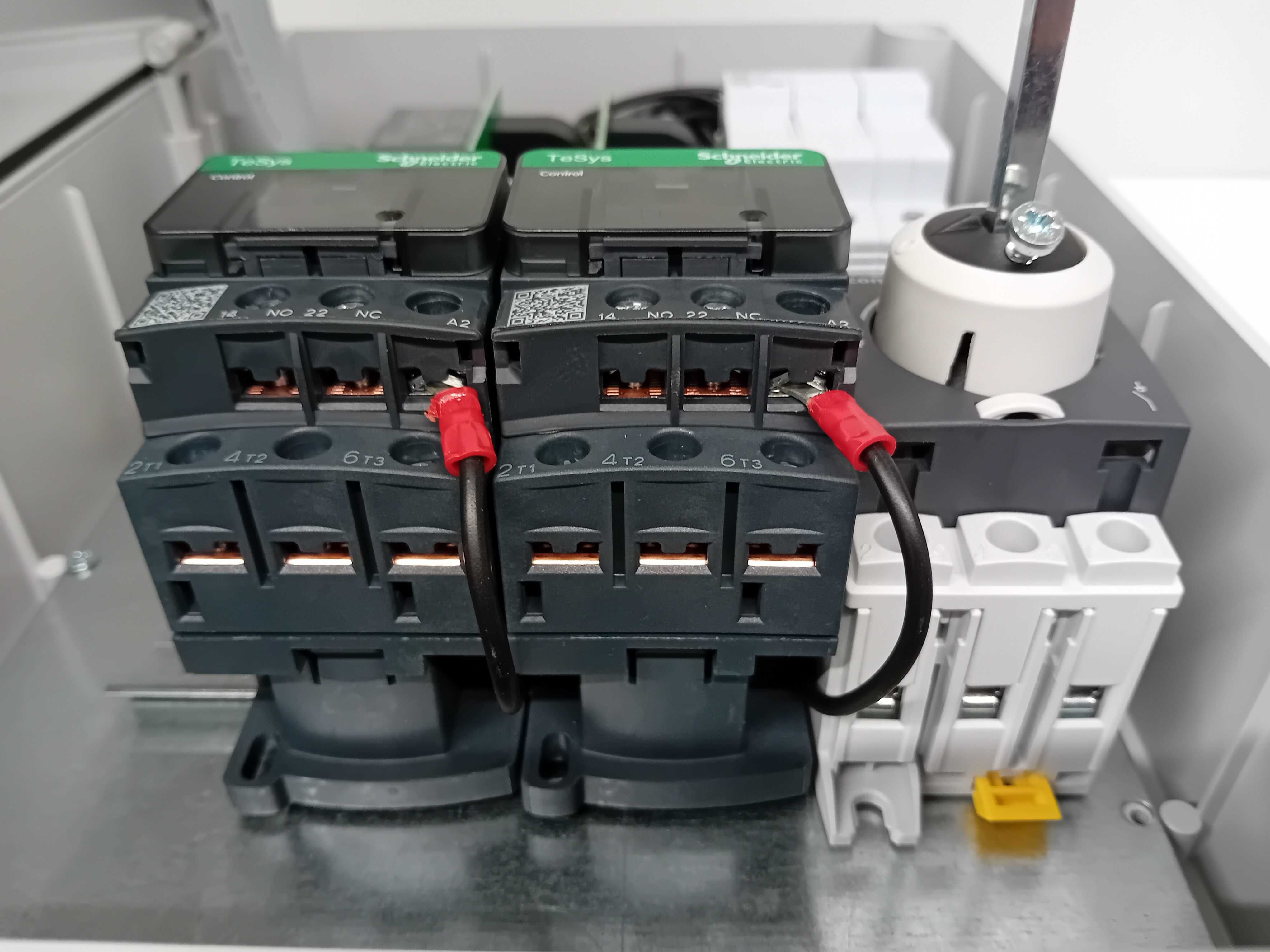

• wyłącznik główny z blokadą drzwi

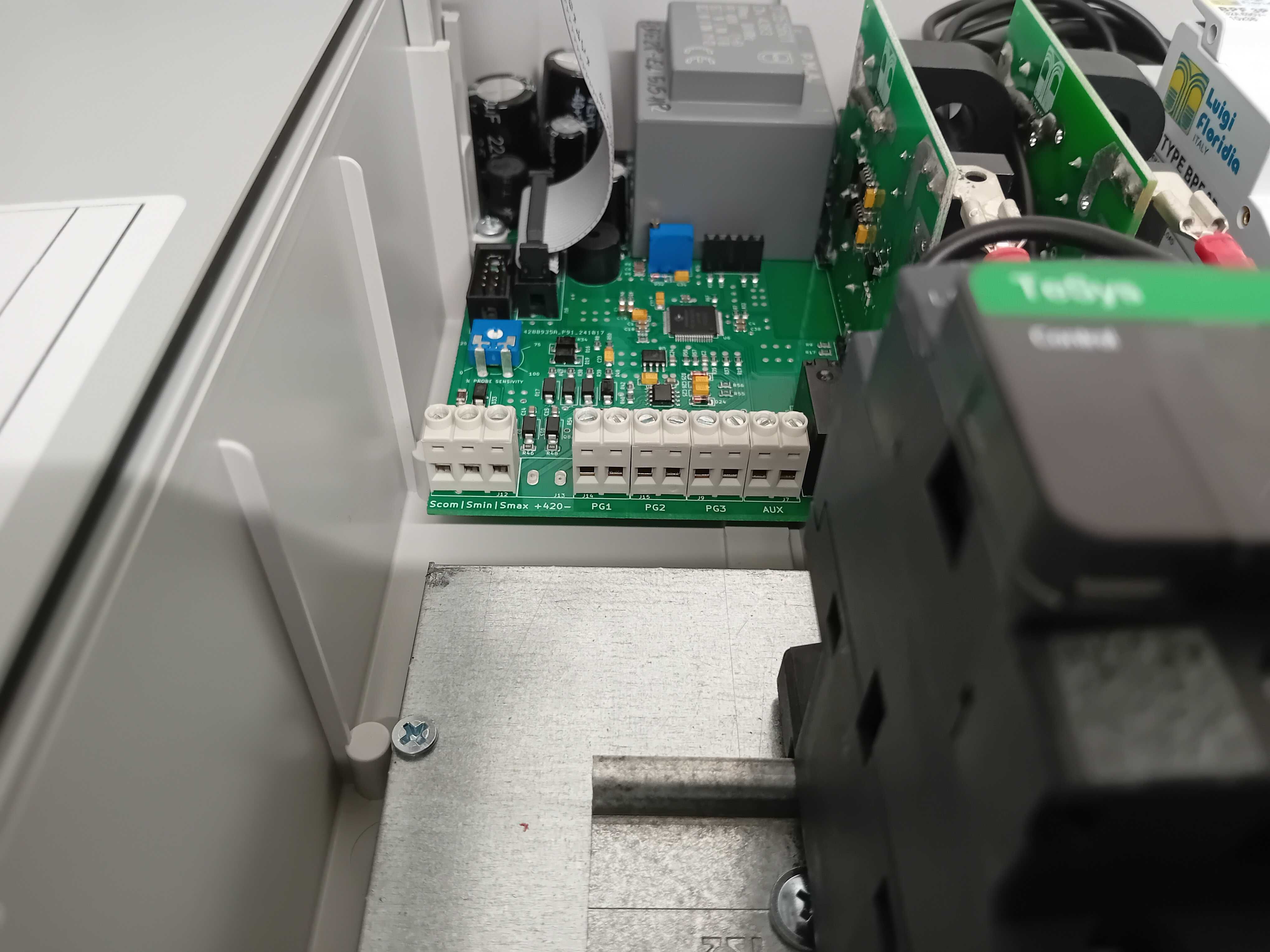

• Płyta główna
• Płyta panelu z komunikatami LED
• Bezpieczniki

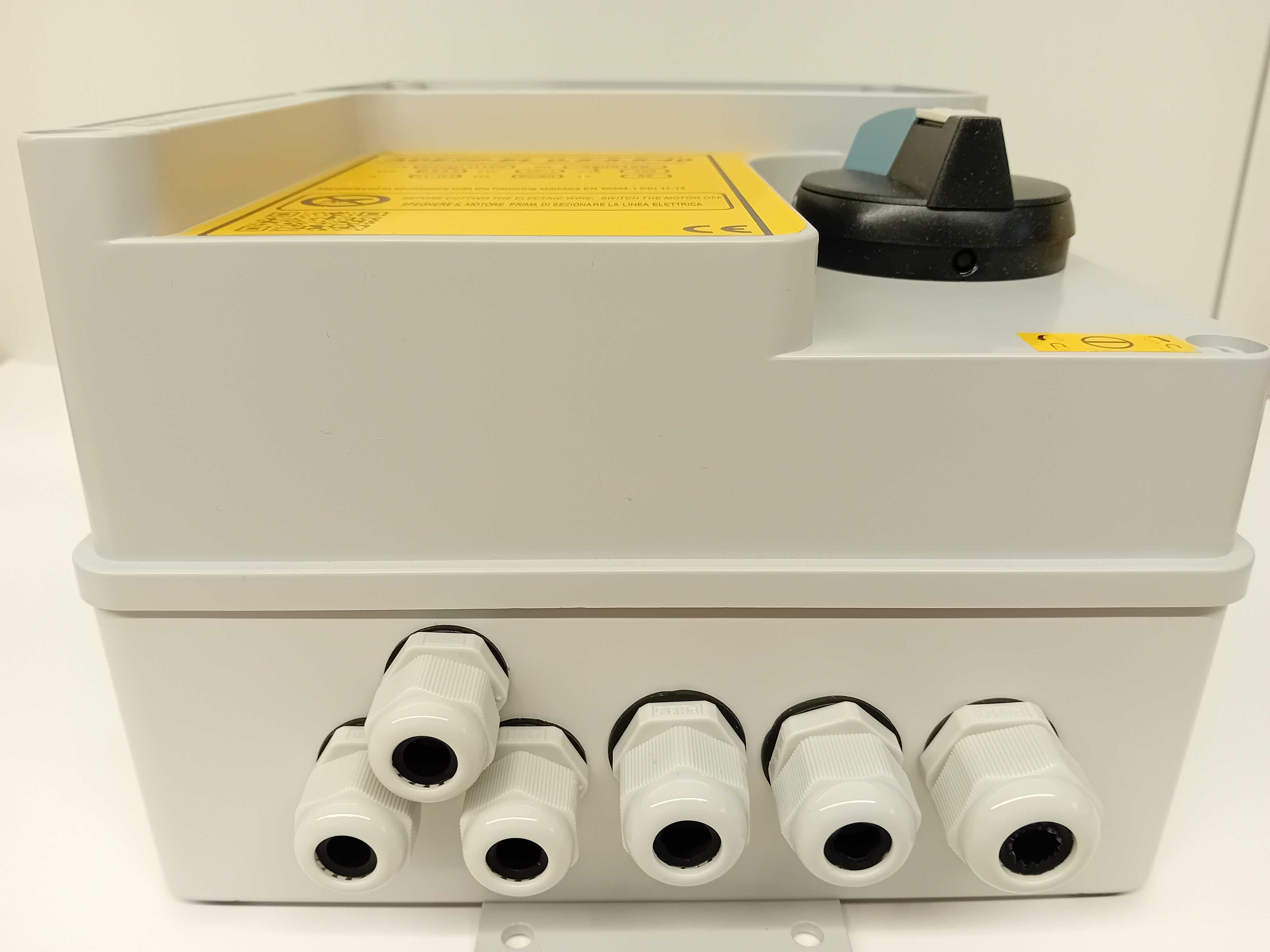

• Dławiki kablowe
• Instrukcja obsługi

CHARAKTERYSTYKA TECHNICZNA:
• moc 2 x 0,75-4 KW (na zamówienie dostępne również są kontrolery o mocy 0,37-7,5 KW przy bezpośrednim rozruchu)
• Napięcie zasilania 400 VAC ±10%
• Częstotliwość robocza 50/60 Hz
• Stopień ochrony IP55
• Temperatura pracy -5/+40°C
• Wejścia o bardzo niskim napięciu dla
- wyłączników ciśnieniowych
- wyłączników pływakowych
- sond poziomu
(styki bez potencjałowe)
• Przyciski dla trybu automatycznego i ręcznego
• Resetowanie awarii
• Regulacja czułości sond poziomu
• Zworka do obsługi sondy
(napełnianie/opróżnianie)

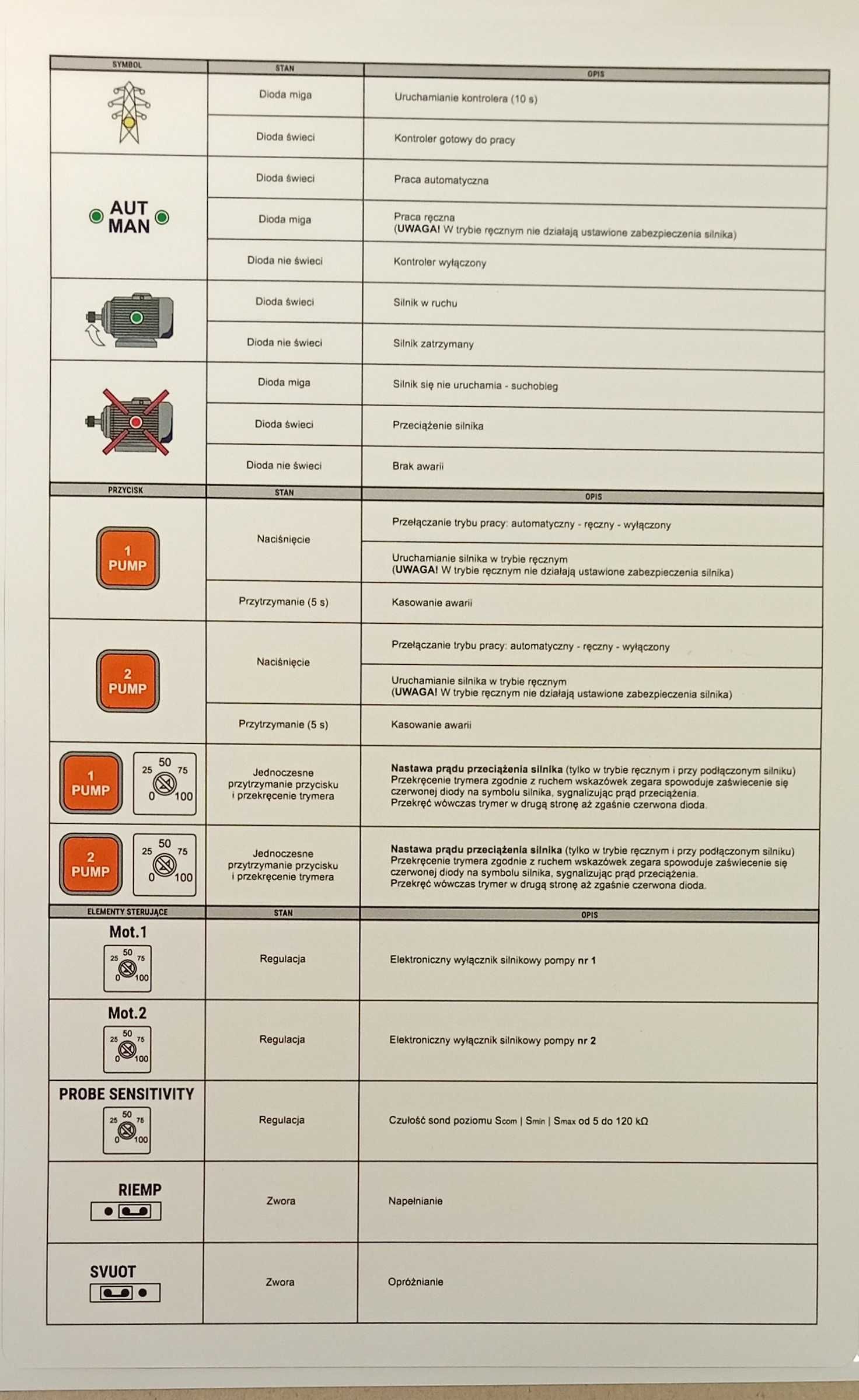

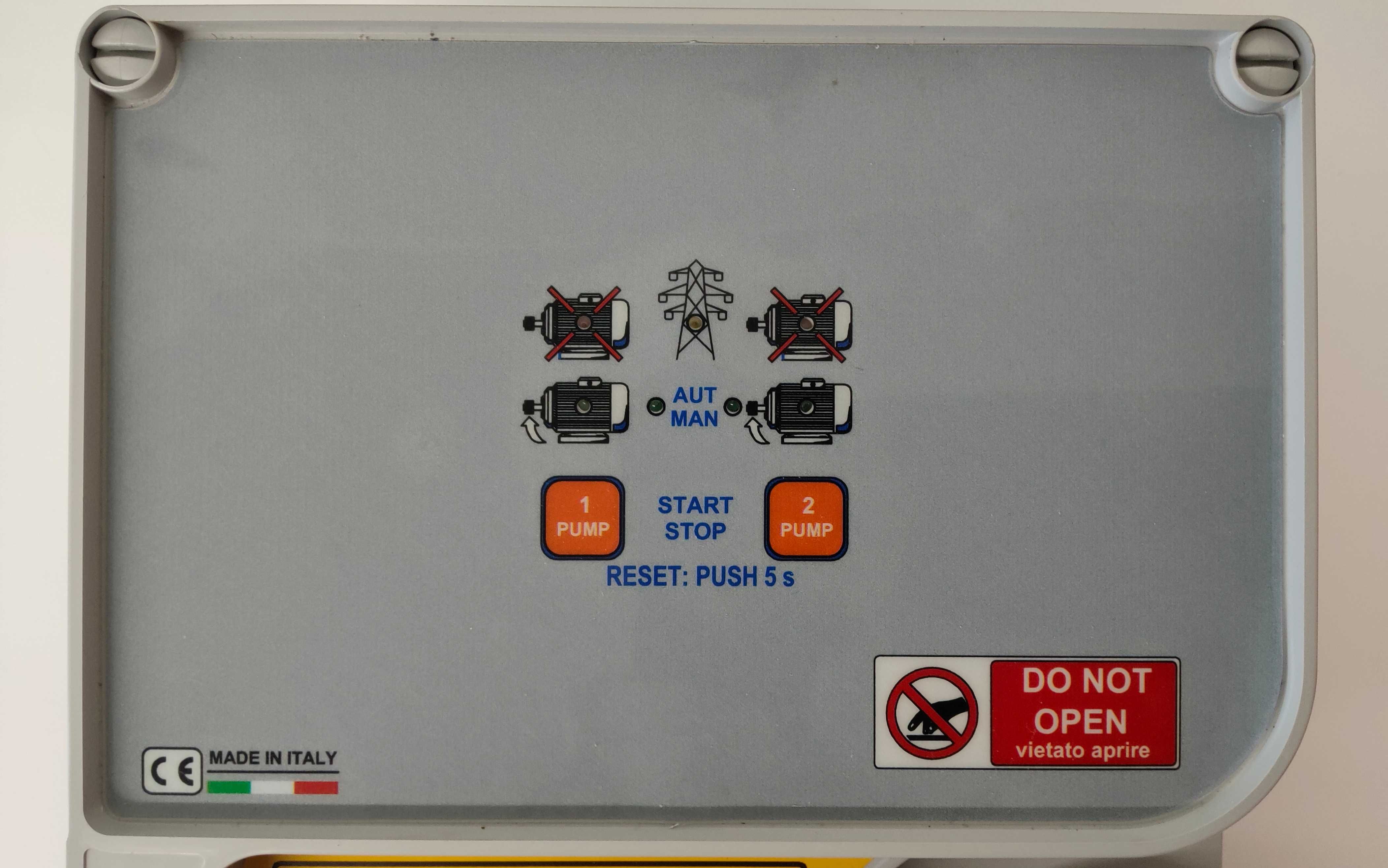

PANEL Z KOMUNIKATAMI LED
• Wyświetlacz LED pokazujący
• Obecność w sieci
• Automatyczną prace silnika
• Ręczną pracę silnika
• sucho bieg
• awarie silnika

OCHRONA
• przed przeciążeniem
• przed pracą pompy na sucho
• zanik i asymetria faz
• przemienna praca pomp
• Bezpieczniki zabezpieczające obwód zasilania
• Bezpiecznik zabezpieczający płytkę drukowaną

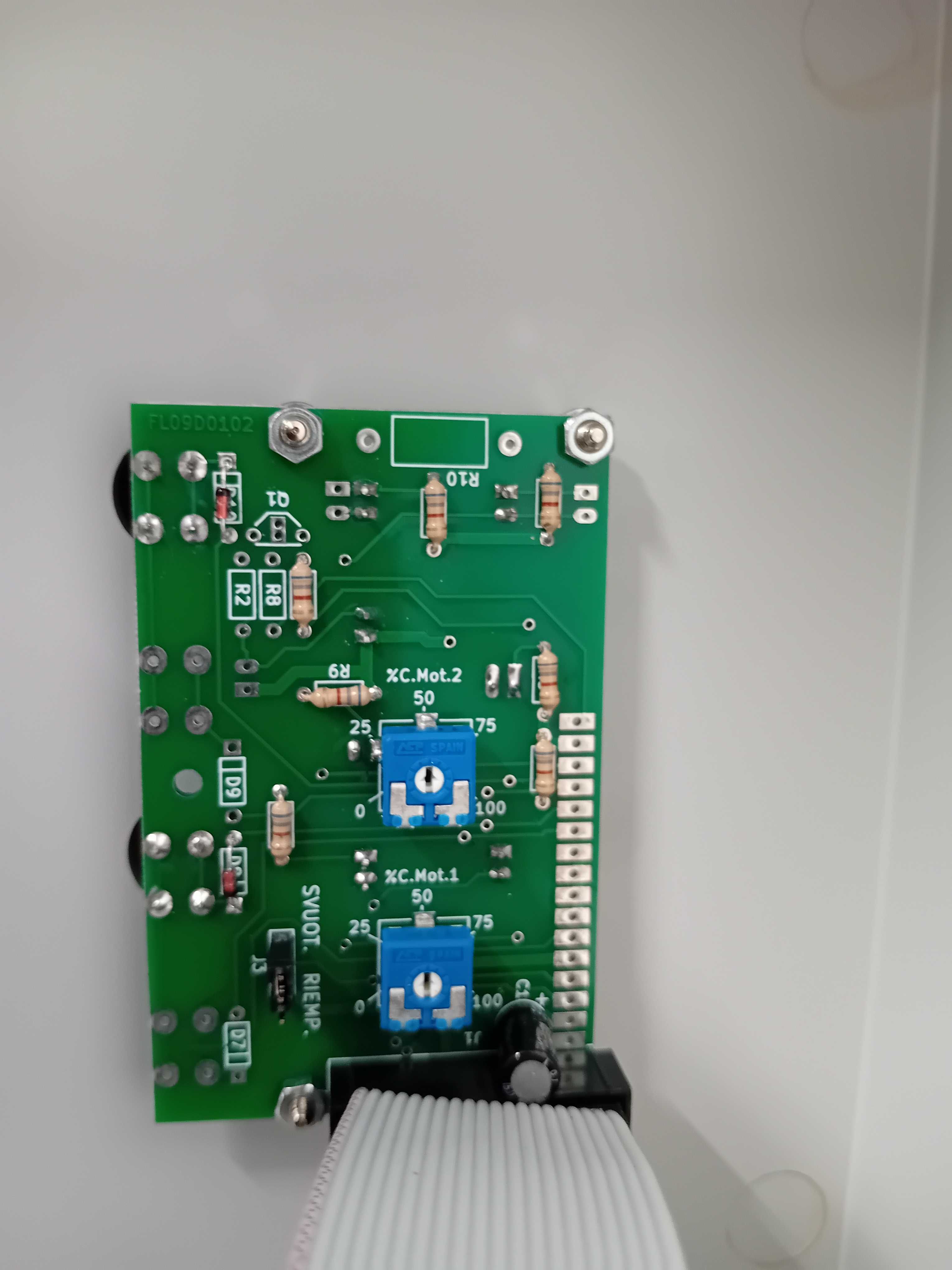

USTAWIENIA I ELEMENTY STERUJĄCE
• (trymer) elektroniczny wyłącznik silnikowy zadziałanie do 4 s
• Czułość sondy: od 5 do 120 kΩ (trymer)
• Sterowanie sondą: napełnianie lub opróżnianie (zworka)

WYMIARY
•szer.24cm
•wys.32cm
•głęb.17cm
Waga 2,4 kg
