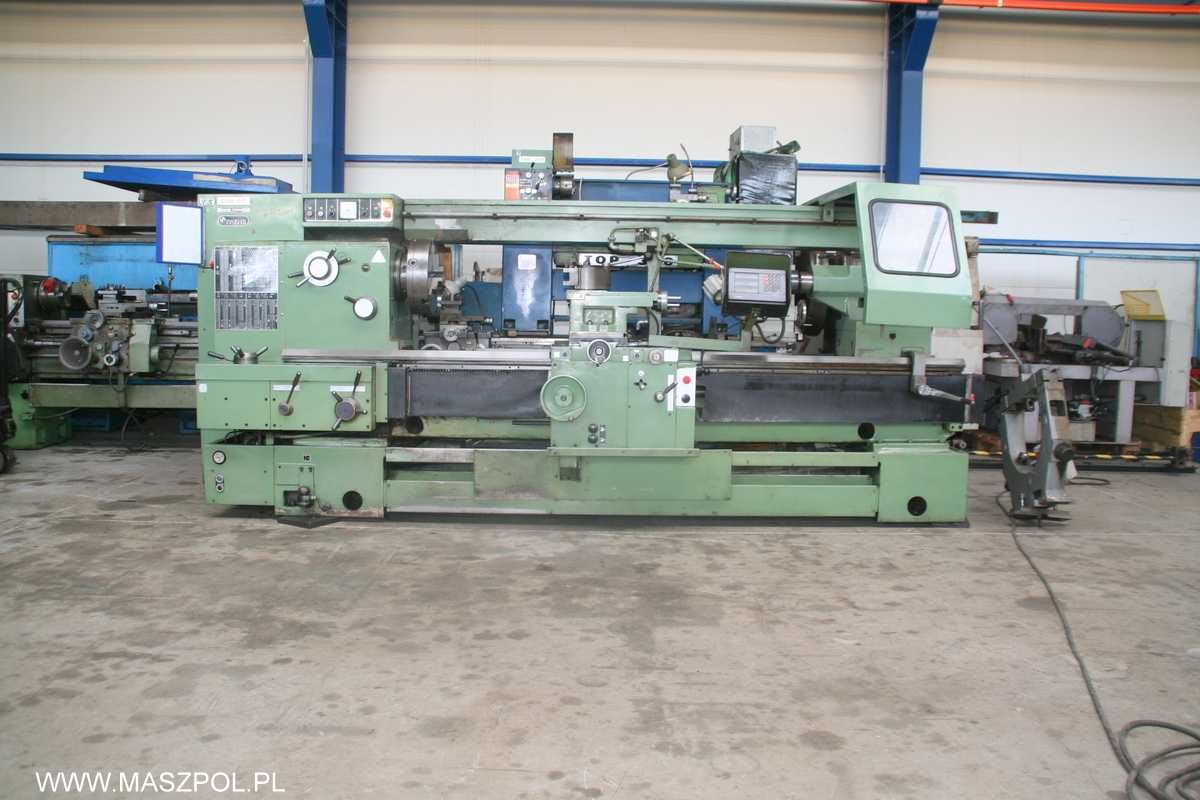

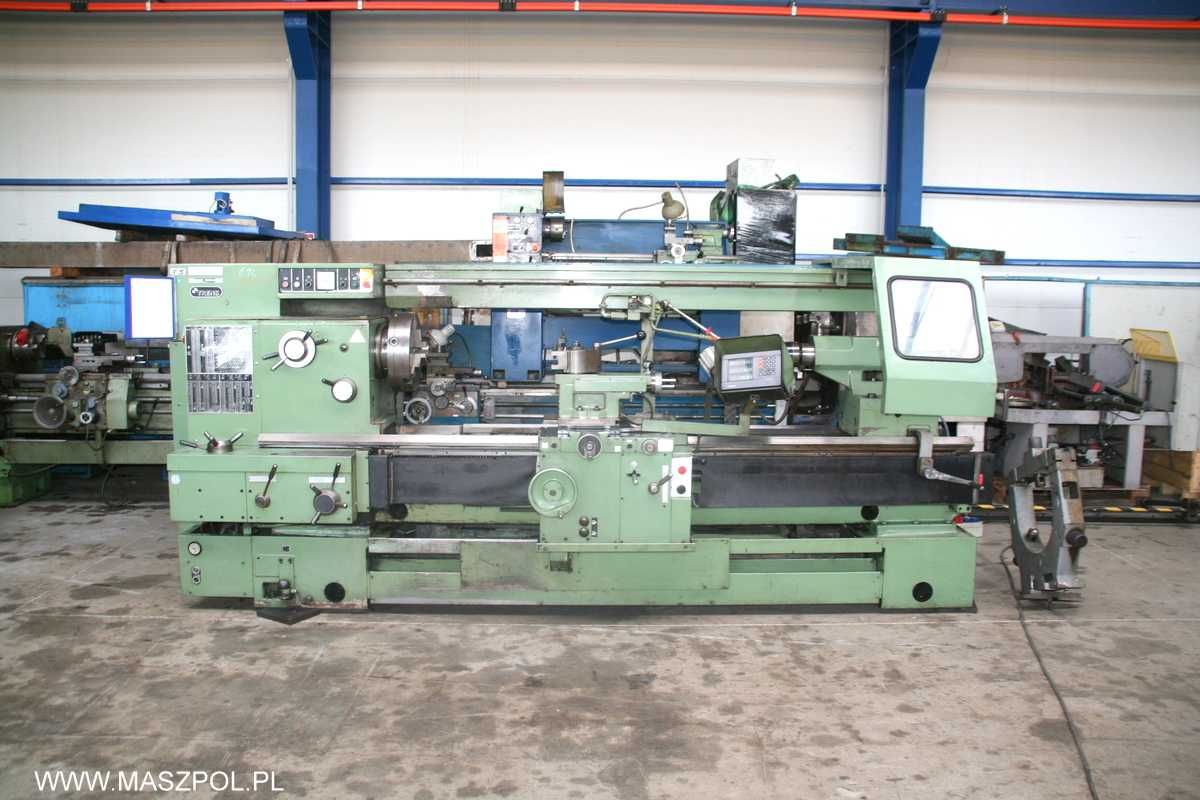

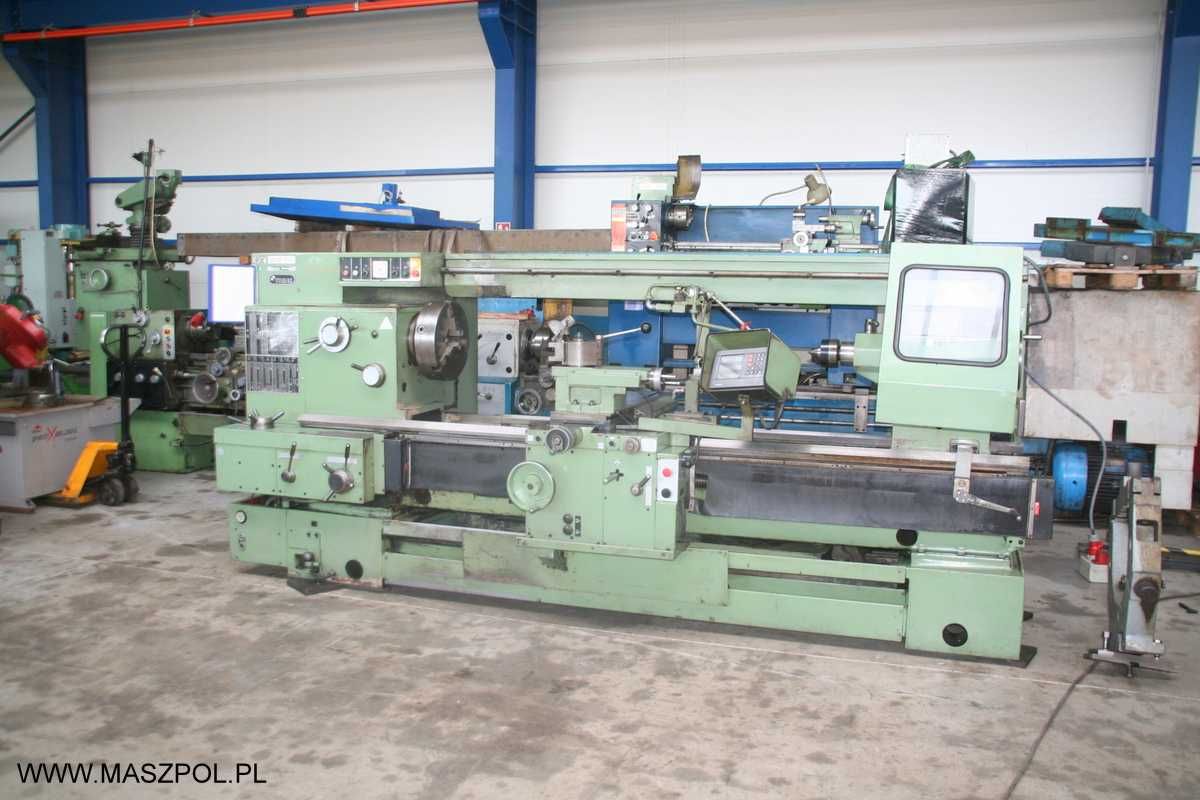

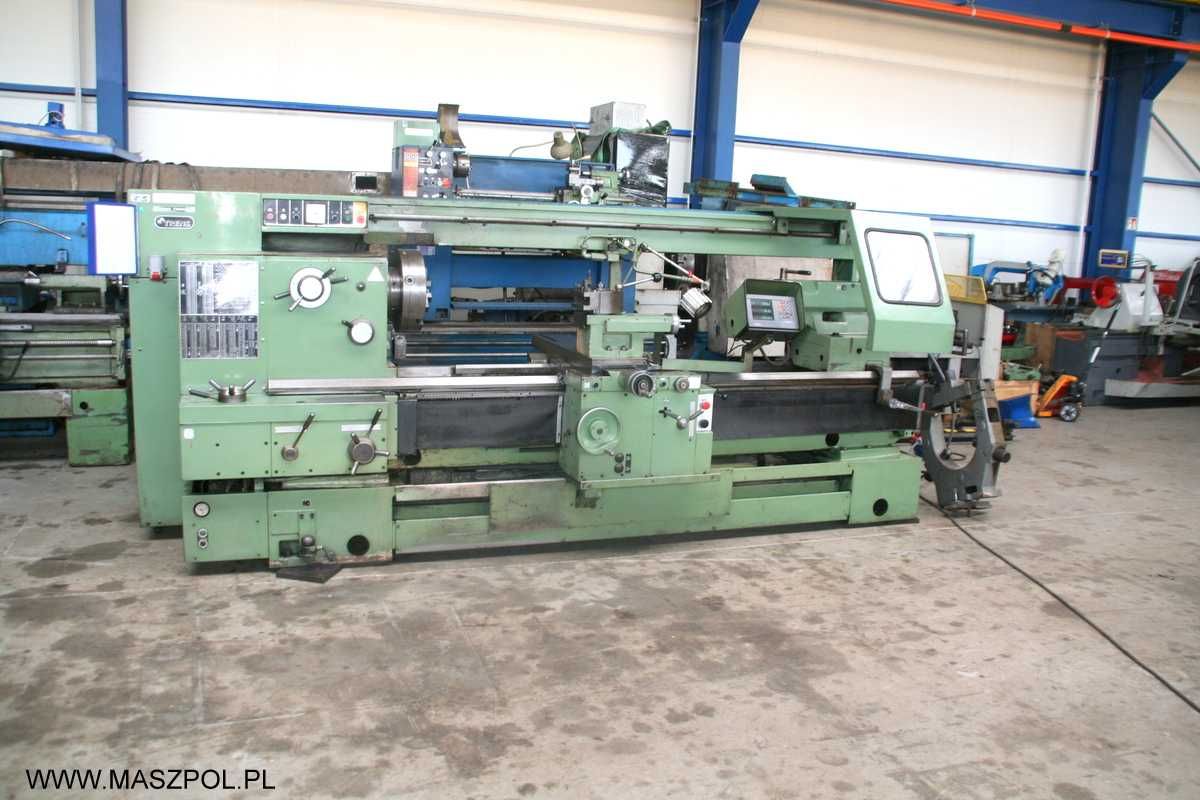

Tokarka SUI 80 x 2000 - TOS TRENCIN - rok 2002 .
.
SUPER STAN TECHNICZNY - MASZYNA MAŁO UŻYWANA
.
ZOBACZ FILM PRACE MASZYNY SKOPIUJ PONIŻSZY LINK I WKLEJ DO PASKA ADRESU LUB DO WYSZUKIWARKI INTERNETOWEJ:
.
youtube.com/watch?v=8hBnQWeUxLI
.

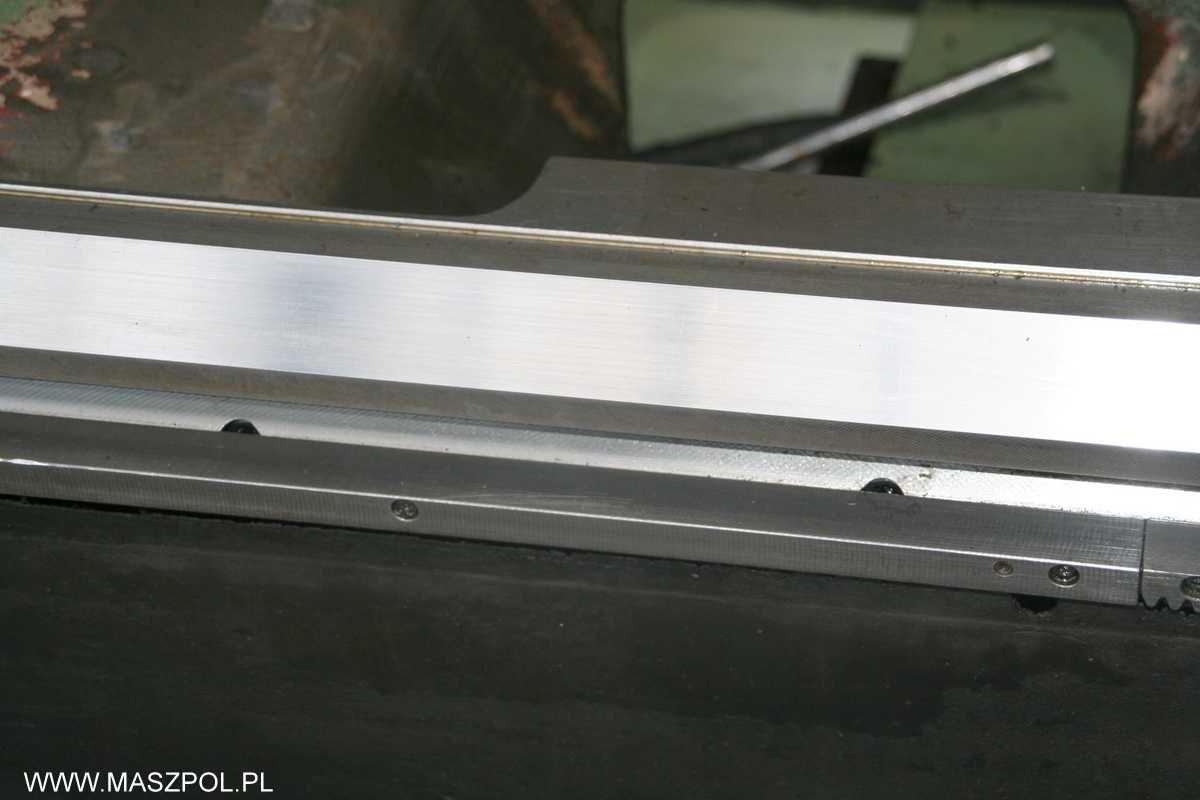

Maszyna posiada hartowane łoże , odczyty HEIDENHAIN , uchwyt trzyszczękowy z kompletem szczęk , przyspieszone posuwy , okular , dokumentacja DTR.
.
Uniwersalna tokarka kłowa typ SUI 80 przeznaczona jest do obróbki zgrubnej i wykańczającej walcowych i kołnierzowych detali w produkcji jednostkowej i średnioseryjnej.
.
Umożliwia obróbkę zewnętrznych i wewnętrznych powierzchni walcowych, stożkowych i kulistych oraz gwintowanie gwintów zewnętrznych i wewnętrznych.
.
DANE TECHNICZNE :
.
- moc silnika głównego 15 kW
- przelot wrzeciona - 72 mm
- wysoka sztywność konstrukcji
- szeroki zakres obrotów wrzeciona - 11 – 1800 obr./min
- posuw szybki w obu osiach
- łatwy system gwintowania wszystkich powszechnych rodzajów
gwintów
.
Podstawowe parametry techniczne :
.
- średnica obiegu nad łożem - 800 mm
- średnica obiegu nad suportem - 520 mm
- rozstaw kłów - 2000 mm
- średnica obiegu nad wyjętym łożem - 870 mm
.
Wrzeciono :
.
- przelot wrzeciona - 92 mm
- stożek wewnętrzny metryczny - 100
- zakres obrotów - 11 – 1800 min.-1
.

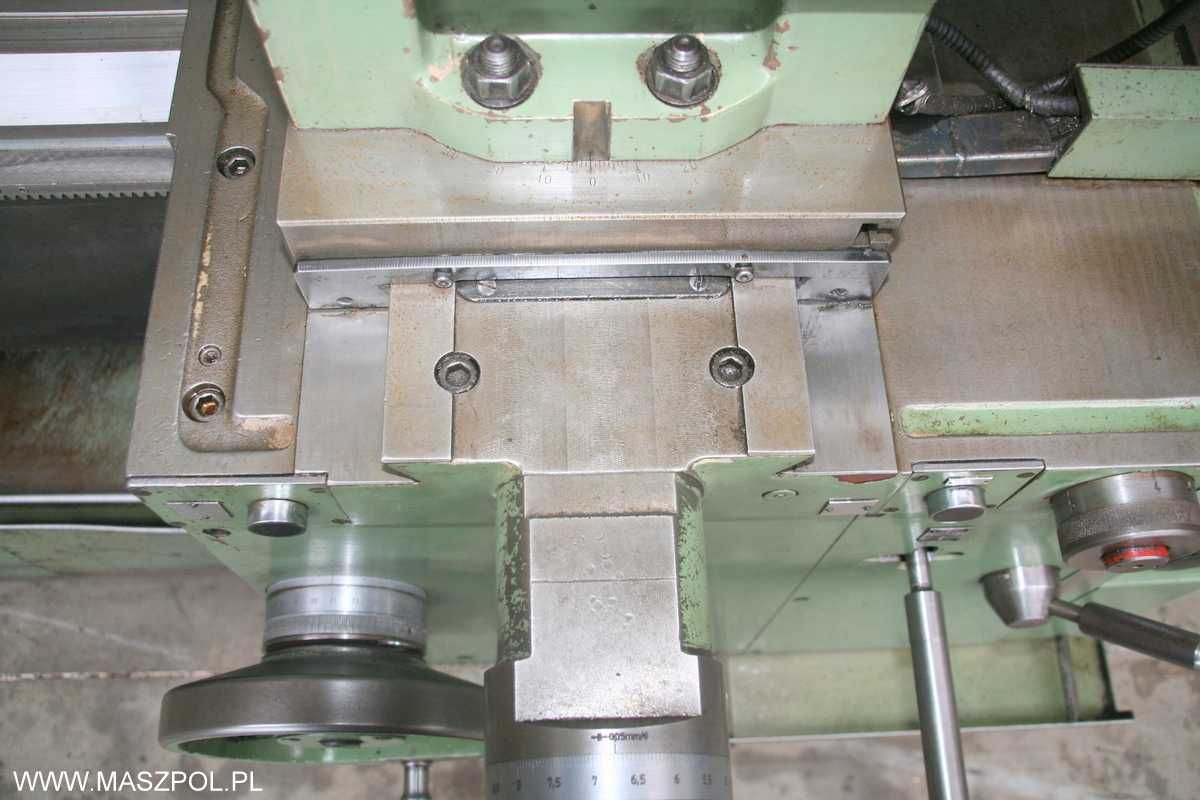

Suport :
.
- skok suportu poprzecznego 440 mm
- skok suportu nożowego 195 mm
- zakres posuwów wzdłużnych 0,06 – 1,55 mm/obr.
- zakres posuwów poprzecznych 0,03 – 0,775mm/obr.
- wzdłużny posuw szybki 4800 mm/min
- poprzeczny posuw szybki 2400 mm/min
.
Gwinty :
.
- zakres skoków gwintów metrycznych – (43 stopni) 0,5 – 160 mm
- zakres skoków gwintów Whitworta – (40 stopni) 40 – 1/8 n/1″
- zakres skoków gwintów modułowych – (36 stopni) 0,25 – 48
- zakres skoków gwintów Diametr Pitch – (42 stopni) 80 – 3/8 DP
.
Konik :
.
- średnica obejmy kłowej 110 mm
- stożek w obejmie kłowej Morse 6
- wysuw obejmy kłowej 210 mm
.
WYPOSAŻENIE :
.
- okular - 365/520 mm
- uchwyt trzyszczękowy 400 mm
- wymienne multifix

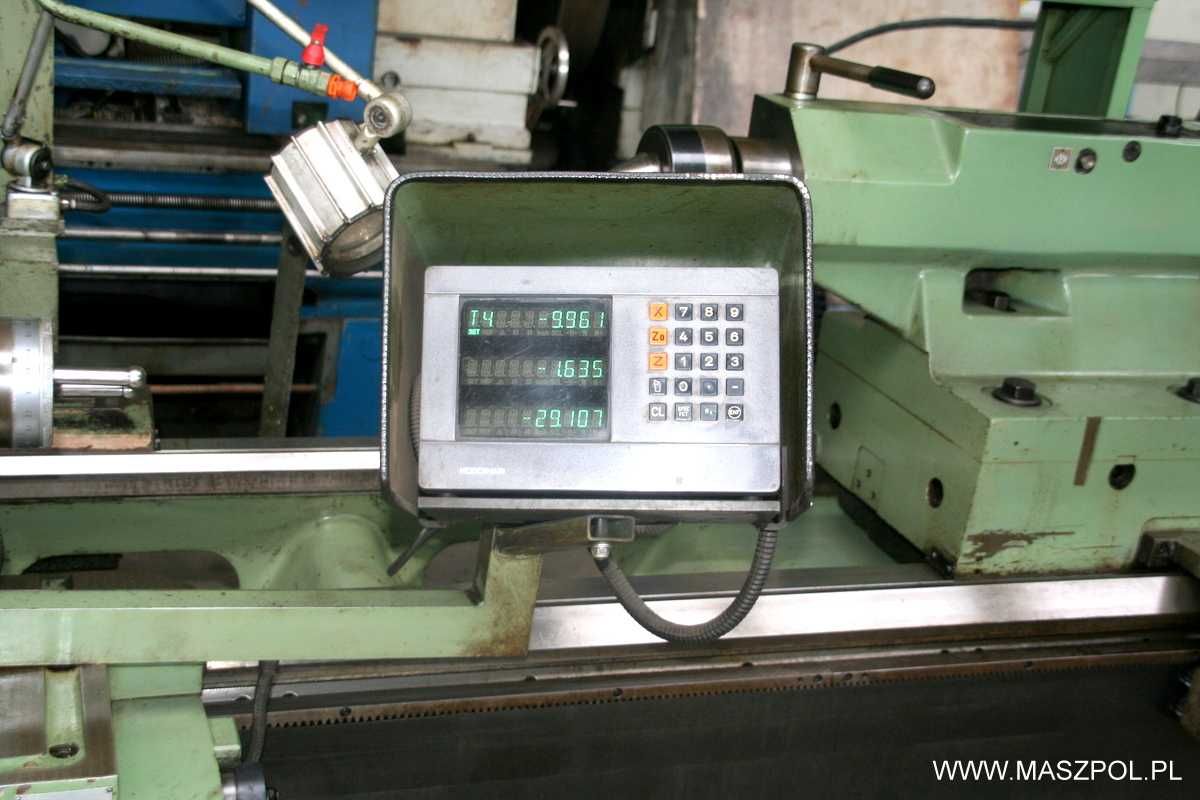

- odczyty HEIDENHAIN
- koła zmianowe do gitary
- klucze do uchwytu
- klucze do imaka
- osłona przestrzeni roboczej
- kieł obrotowy
- lampka z oświetleniem
- dokumentacja DTR
.
ZOBACZ GALERIA ZDJĘĆ SKOPIUJ PONIŻSZY LINK I WKLEJ DO PASKA ADRESU LUB DO WYSZUKIWARKI INTERNETOWEJ:
.
photos.google.com/u/0/album/AF1QipMakbapaeFUj-psTGkmjm3gA63d1jqLf7-fbTbT?hl=pl
.
STAN TECHNICZNY BARDZO DOBRY !
.
