Poszukiwany kolor ZIELONY wraz z kablem.

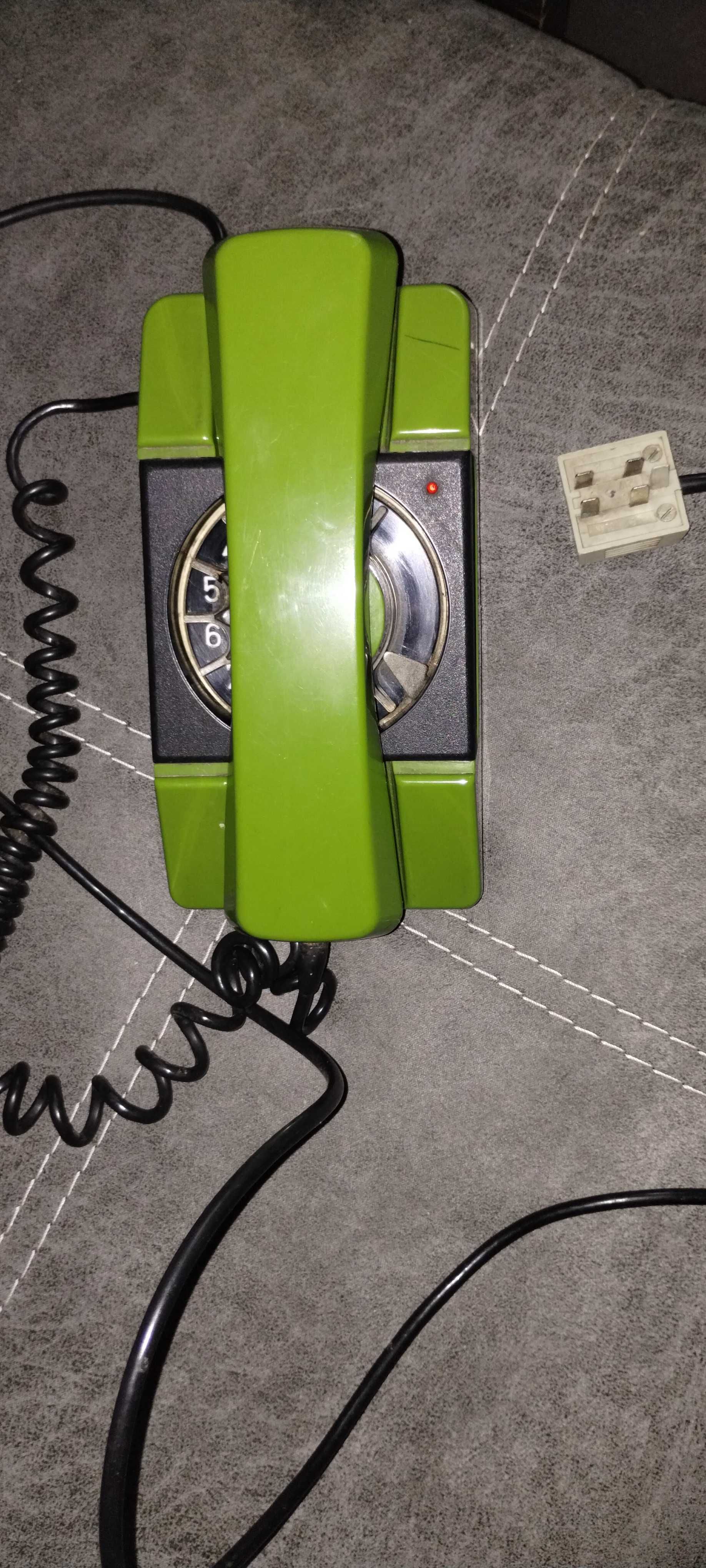

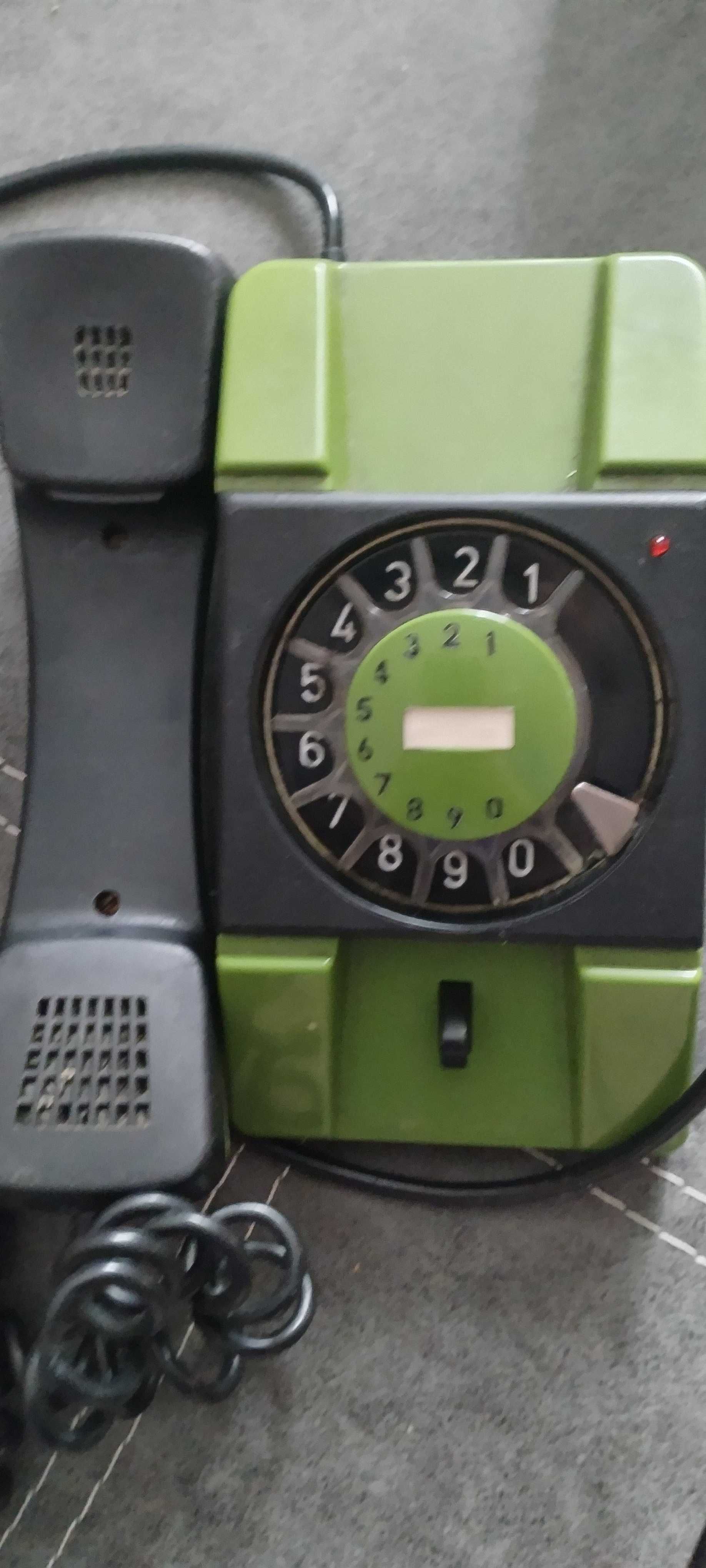

Telefon tarczowy stacjonarny Bartek vintage w kolorze zielonym. Stan używany.Informacje ogólne
Producent Telekom RWTModel Aster-72Rok produkcji 1983Miejsce produkcji Radom, PolskaTyp Telefon stacjonarny
Sposób działania
Tarcza numerowa wytwarza sygnały wybiórcze, słuchawka (lub głośnik) przetwarza sygnały elektryczne na dźwięki, mikrofon zamienia dźwięki na sygnały elektryczne, a przetwornik akustyczny lub optyczny przywołuje abonenta (pełni rolę dzwonka).

Schemat budowy

Dane techniczne
Nowatorski design, dostosowany do użytkowania zarówno jako telefon biurkowy i ścienny. W tym celu tarcza numerowa lub klawiatura mogły być obrócone o 180° bez zdejmowania obudowy. Do montażu na ścianie dołączany był specjalny wspornik, który posiadał też uchwyt do zawieszenia słuchawki. Unikatowym wzorem cechowała się również tarcza, takiego rozwiązania nie widzieliśmy w żadnym innym telefonie na świecie. Kolejną innowacją jest zastosowanie przełącznika obwodów w postaci mikrostyku.

Chociaż aparat był w masowej produkcji dopiero od połowy lat 80., prace projektowe trwały już w 1977 r. Wówczas rozpoczęto zgłaszanie patentów dotyczących tego modelu, których przedmiotem były: regulator głośności dzwonka – plastikowa przesłona, układ mocowania tarczy numerowej, wreszcie najważniejsze – design całości obudowy w roku 1979 oraz – dopiero w roku 1985 – klawiatura wybiercza.

Istniały różne wersje w zależności od:

zastosowanego dzwonka: mechaniczny (miniaturowy) lub elektroniczny
układu wybierczego: tarcza numerowa lub klawiatura (tylko impulsowa)

Dzwonek elektroniczny był prostym układem analogowym na tranzystorze, transformatorku oraz wkładce słuchawkowej W-66, identycznej jak w mikrotelefonie, jednak zamontowanej w podstawie. Regulacja głośności realizowana plastikową przesłoną. Czerwona dioda LED sygnalizuje dzwonienie (Unitra CEMI CQYP-40, była też krótka seria z diodą z zieloną). Natomiast wersja z dzwonkiem mechanicznym nie posiadała diody. Sam dzwonek był zminiaturyzowany w porównaniu do typowego.

Klawiatura wybiercza występowała w zasadzie tylko impulsowa, choć instrukcja obsługi wspomina o wersji tonowej. Takiej jednak nie zaobserwowano – być może nigdy nie weszła do produkcji, a istniejące wcześniej klawiatury tonowe do Tulipana były zbyt dużych rozmiarów. Układ wybierczy znajdował się na klawiaturze (oprócz wersji 324), a konstrukcja aparatów z klawiaturą była identyczna z tymi na tarczę. W ostatnich latach produkcji przeprojektowano płytę główną, na której znalazł się scalony układ wybierczy, a sama klawiatura pozbawiona została własnej elektroniki. Jednak wersja 324 występowała tylko z dzwonkiem mechanicznym.

Ostatnie egzemplarze Bratków posiadały już nowocześniejszy mikrofon dynamiczny np. CBE-76 wraz z odpowiednią płytką wzmacniacza oraz głośniczek W-83. Nadawany dźwięk był znacznie wyraźniejszy a konstrukcja trwalsza (mikrofony węglowe z czasem ulegają degradacji). Zastosowanie mikrofonu dynamicznego było dość niecodzienne, większosć konstrukcji dalekowschodnich posiadało mikrofon elektretowy i wzmacniacz na tranzystorach FET.
* Wymiary: 22 × 10 × 10 cm * Waga: 0,8 kg
