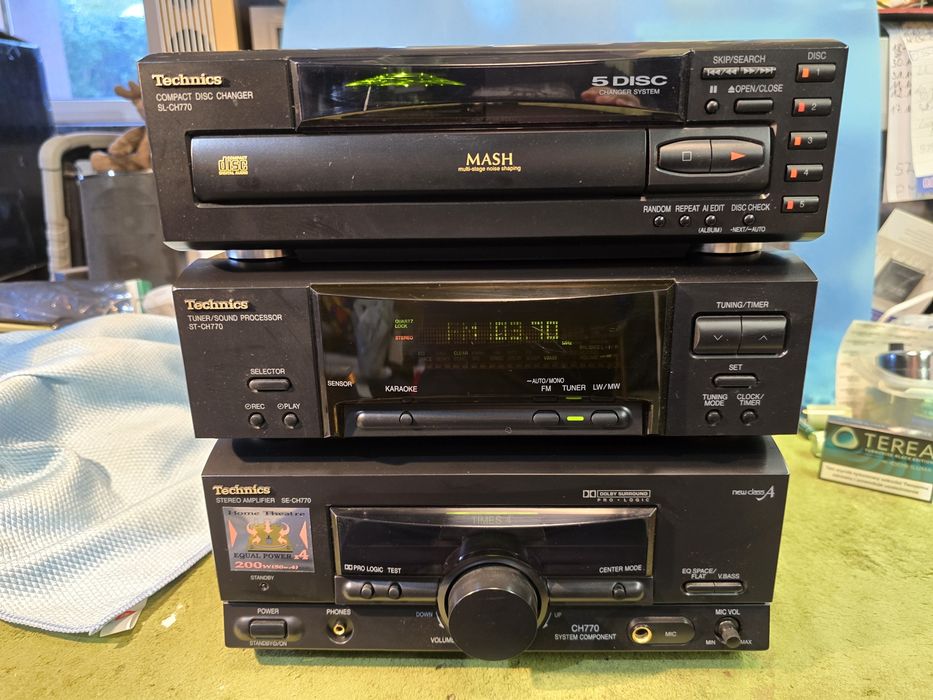

Widoczny na zdjęciu zestaw to kultowa miniwieża segmentowa Technics SC-CH770 (wyprodukowana w Japonii w drugiej połowie lat 90.), charakteryzująca się zaawansowanym systemem połączeń taśmowych oraz wysoką jakością dźwięku.
Poniżej znajduje się szczegółowa specyfikacja i opis poszczególnych komponentów.

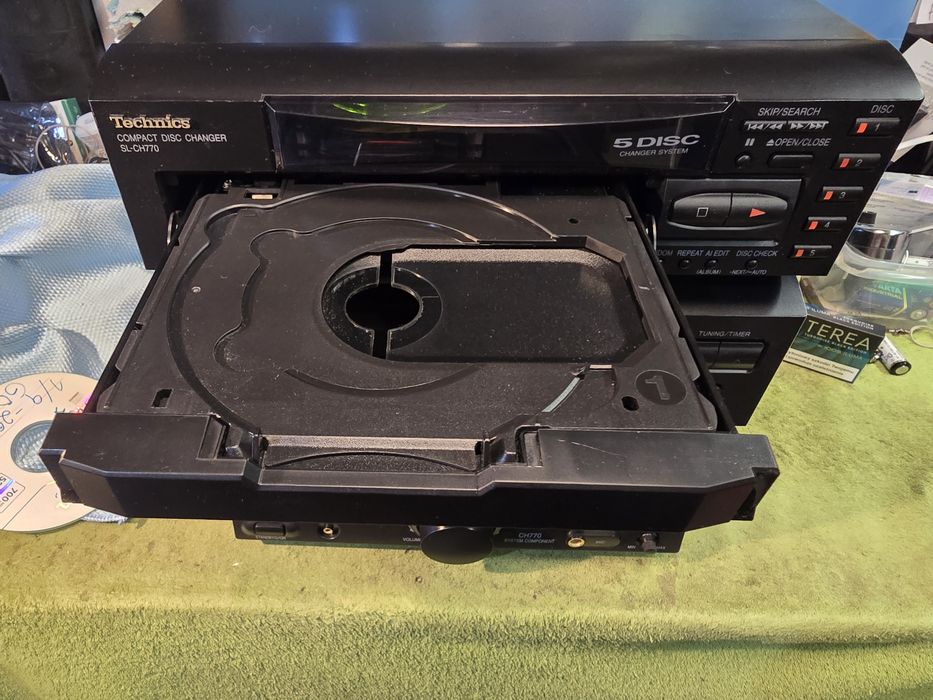

Odtwarzacz CD (SL-CH770)Zmieniarka karuzelowa:
Mieści do 5 płyt CD jednocześnie, z możliwością sprawdzania zawartości bez przerywania odtwarzania (Disc Check).

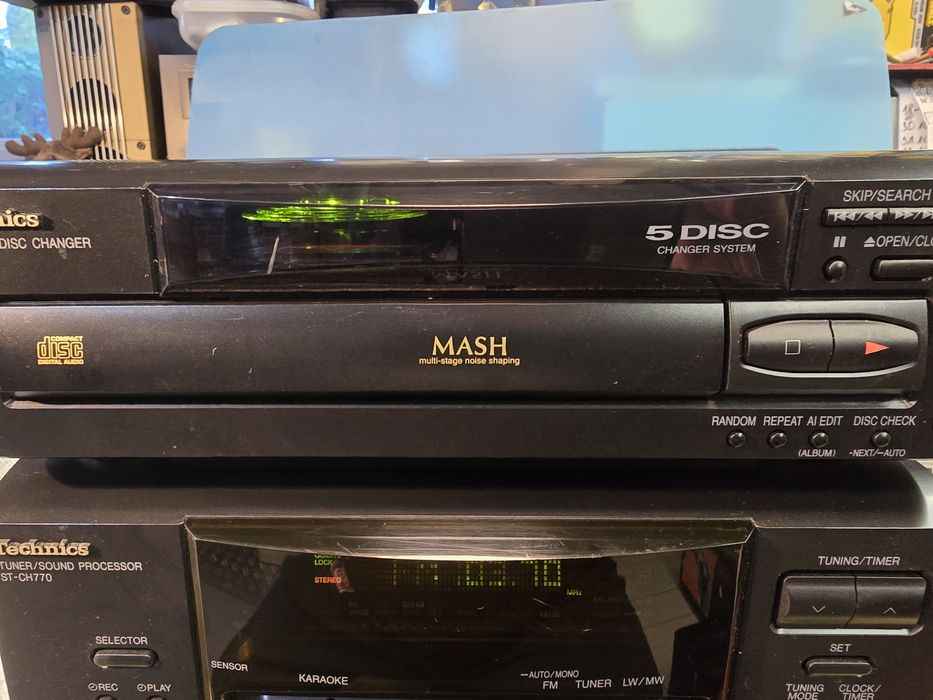

Przetwornik MASH:
Zaawansowany 1-bitowy przetwornik cyfrowo-analogowy (Multi-stage Noise Shaping), który eliminuje zniekształcenia skrośne i gwarantuje czyste, naturalne brzmienie.
Funkcje AI Edit:
Automatyczne dopasowywanie kolejności utworów podczas przegrywania na kasety magnetofonowe.

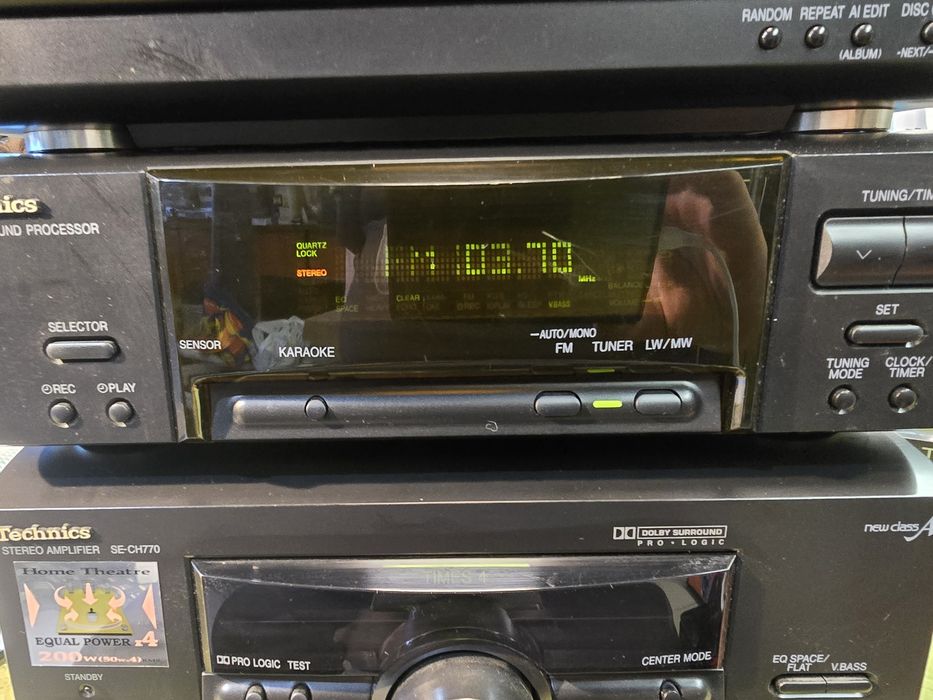

Tuner / Procesor dźwięku (ST-CH770)Procesor kina domowego: Wyposażony w dekoder Dolby Pro Logic, który pozwala na uzyskanie dźwięku przestrzennego po podłączeniu pełnego zestawu kolumn (w układzie 5.0).
Tuner radiowy:
Obsługuje pasma FM oraz AM (LW/MW) z pamięcią stacji i wbudowanym zegarem z funkcją programowania czasowego (Timer).
Funkcja Karaoke:

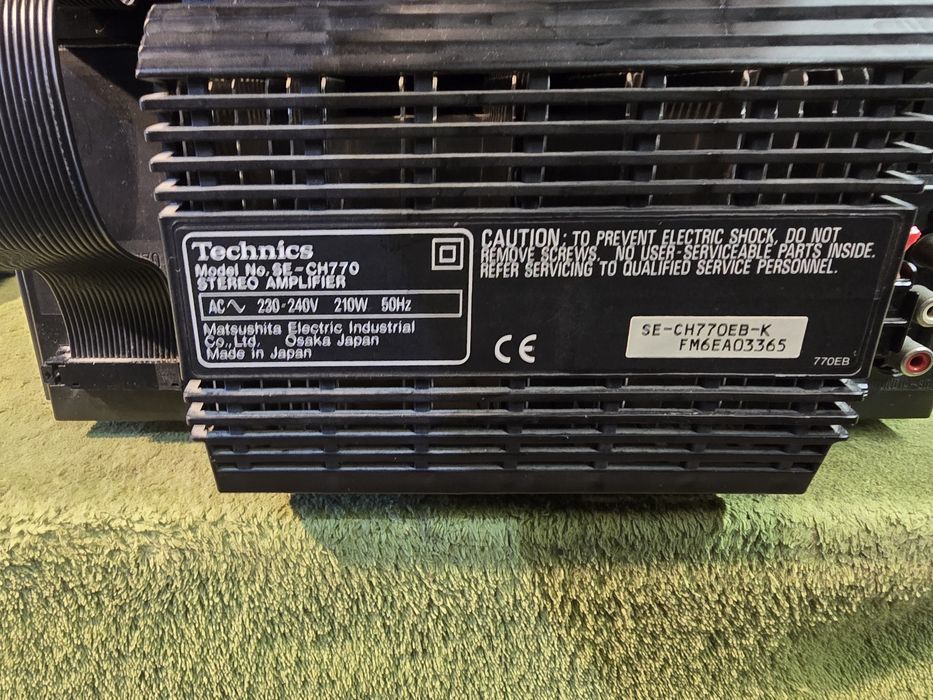

Posiada cyfrowy procesor dźwięku dedykowany do śpiewania, w tym regulację głębokości efektu echo.3. Wzmacniacz stereo (SE-CH770)Moc wyjściowa:
Układ wzmacniacza działa w wydajnej Klasie A (New Class A).
W trybie Stereo generuje dynamiczny i głęboki dźwięk, a w trybie Pro Logic zasila niezależnie głośniki przednie, centralny oraz surround (informuje o tym oznaczenie Equal Power 200W total).

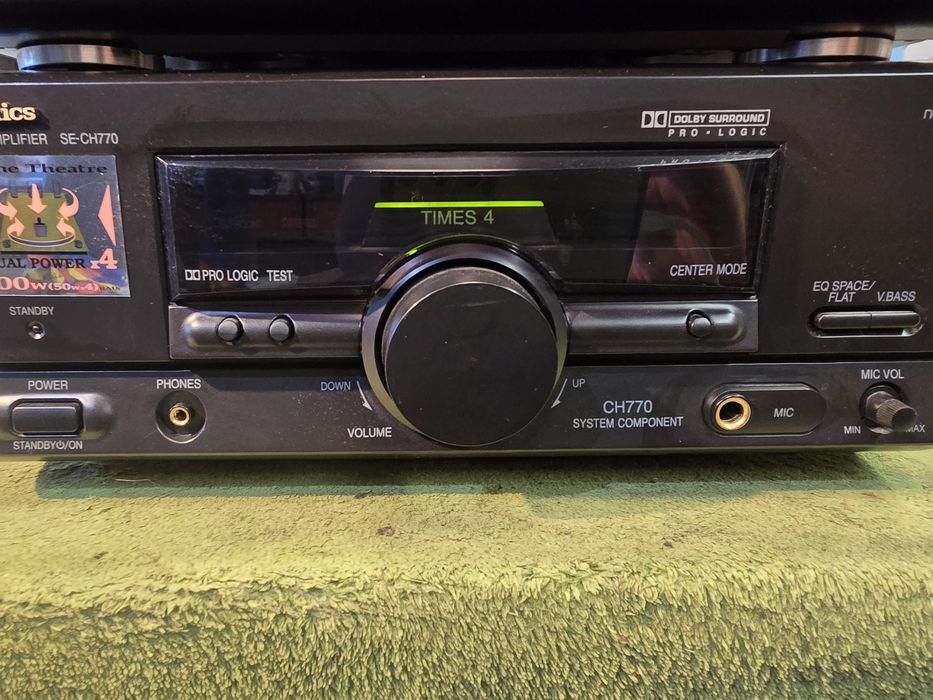

Przedni panel:
Znajdziemy na nim duże, centralne pokrętło głośności, gniazdo słuchawkowe (Jack 3.5mm), wejście na mikrofon z osobną regulacją głośności (Mic Vol) oraz przełącznik trybów korektora (EQ Space).
Kwestie zasilania i okablowania:
Wszystkie segmenty tej wieży są ze sobą ściśle zintegrowane.

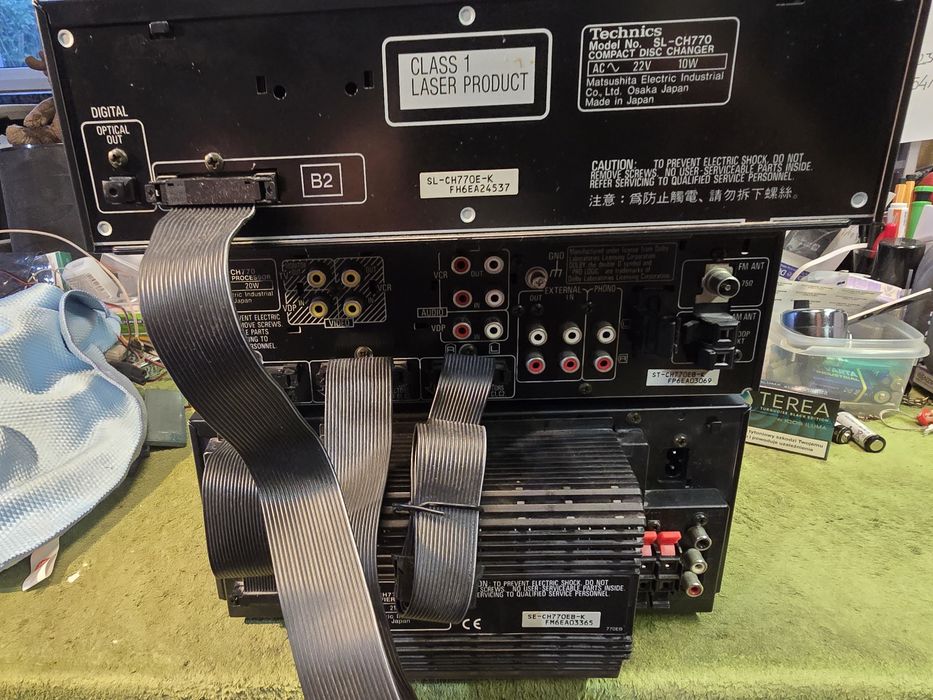

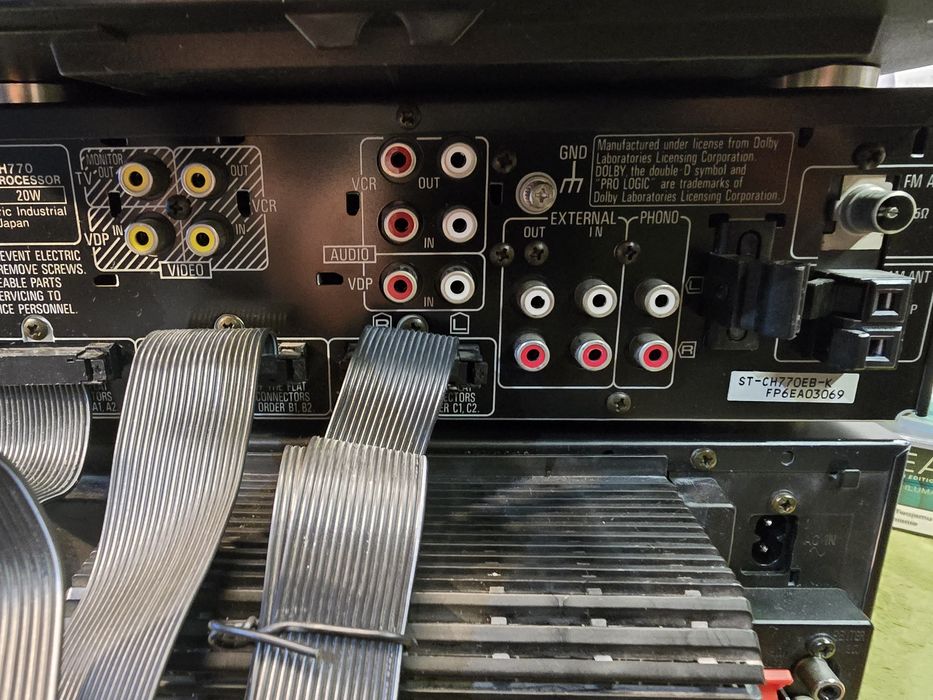

Główny kabel zasilający 230V podłącza się wyłącznie do wzmacniacza (SE-CH770), a pozostałe segmenty (tuner oraz odtwarzacz CD) czerpią prąd oraz przesyłają sygnały audio za pomocą dedykowanych, płaskich taśm systemowych podłączanych z tyłu obudowy.
Do pełnego zestawu fabrycznego należał jeszcze dwukasetowy magnetofon RS-CH770.
W zestawie jest taśma podłączenia do magnetofonu .
Wyświetlacz tunera jest czytelny ale trochę wyżarzony.
Brak pilota.
