Oryginalny magnetofon szpulowy Studer Revox B 77 czterościeżkowy używany. Idealny sprzęt dla miłośników analogowego brzmienia.

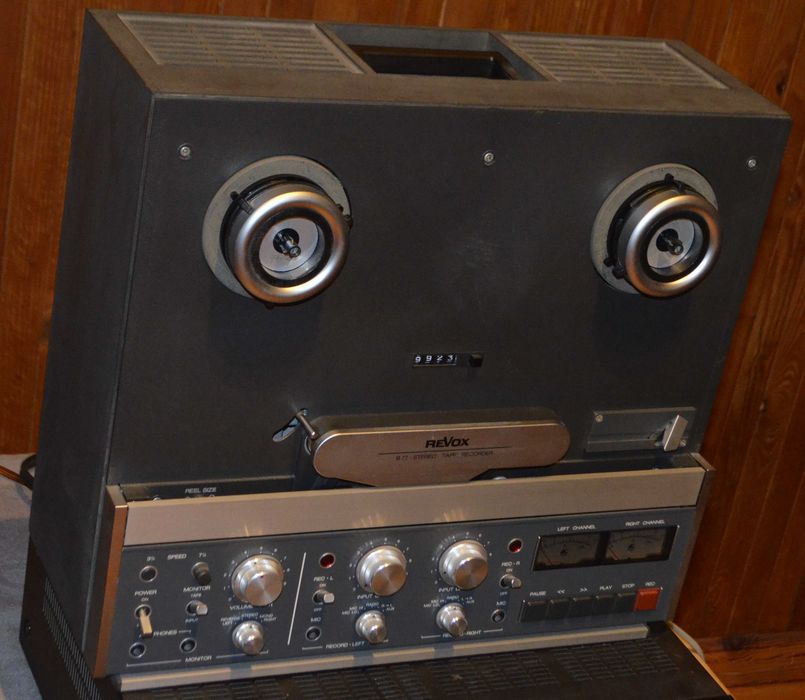

Wszystko sprawne i oryginalne, nie było ingerencji, dobrze mu zrobi wyczyszczenie, wygląd jak na fotkach.

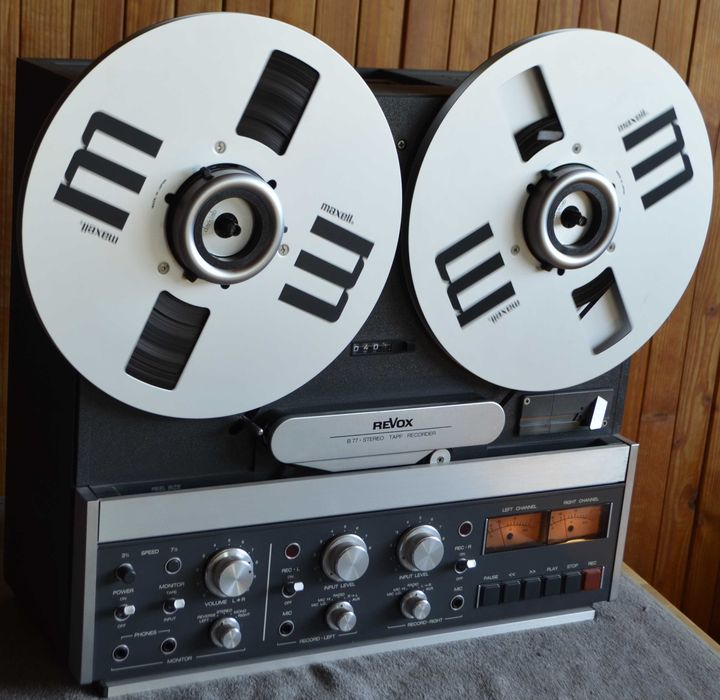

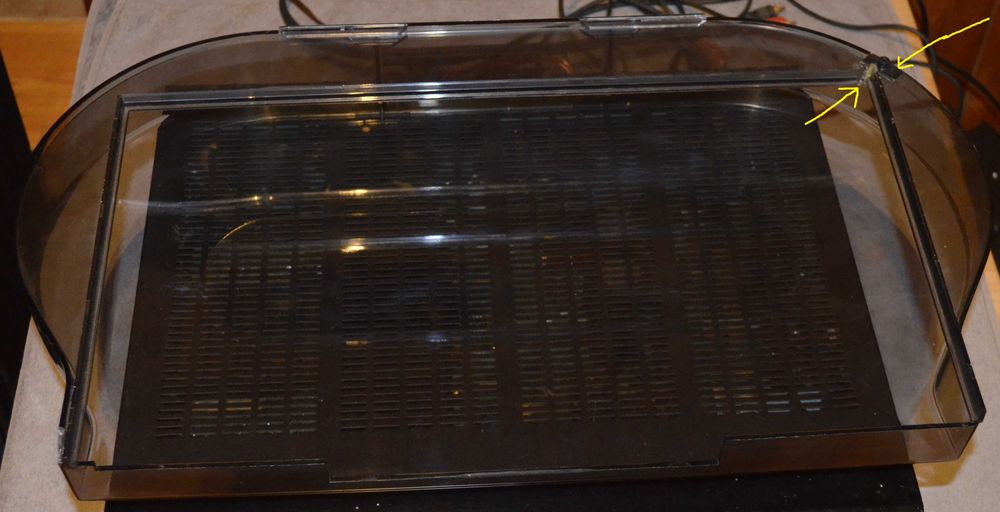

Naby ( Darklab ) i osłona( pęknięcie na spodniej stronie, zaznaczyłem strzałką) są w komplecie,

-- możliwa wysyłka (choć wolę odbiór osobisty, ze względy na wagę i szacunek do sprzętu ), proszę dzwonić --

Hersteller: Revox
Modell: B-77
Baujahre: 1977–1982
Hergestellt in: Deutschland, Löffingen
Farbe: Nexel-beschichtet (grau)
Fernbedienung: optional
Abmessungen: 452 x 414 x 207 mm (BxHxT)
Abmessungen mit 26,5-cm-Spulen:
größte Breite 538 mm, größte Höhe 463,5 mm
Gewicht: 17 kg
Neupreis ca.: 2'200 DM
Option Staubschutzhaube: 100 DM
Option Fernsteuerung: 250 DM
Option Nachrüsteinheit für Diaprojektion: 500 DM

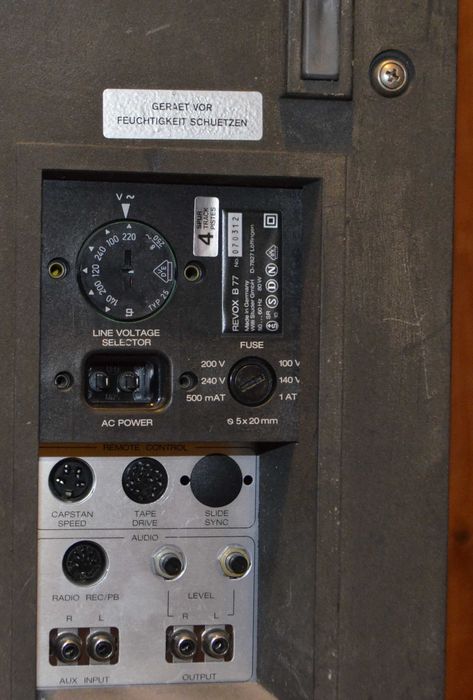

Anschlüsse

Mikrofon: 0,15 mV / 2,2 kOhm
MIC (asymetrisch): für Mikrofone von 50–600 Ohm
Position LO: Klinkenstecker 6,3 mm
Mikrofon: 2,8 mV / 110 kOhm
MIC (asymetrisch): für Mikrofone von 50–20 kOhm
Position HI: Klinkenstecker 6,3 mm
Radio
2,8 mV / 20 kOhm
Stecker: 5-polig nach DIN
AUX
40 mV / 220 kOhm
Stecker: Cinch
Übersteuerungsfestigkeit aller Eingänge: 40 dB (1:100)
Ausgänge, pro Kanal (Pegel bei 0 VU +6 dB resp. 514 nWb/m)
Output
1,55 V/ Ri 390 Ohm, max. 1,5 kOhm
mit Pegelsteler regelbar, max. −26 dB
Stecker: Chinch
Radio
1,55 V/ Ri 390 Ohm, max. 4,7 kOhm
mit Pegelsteler regelbar, max. −26 dB
Stecker: 5-polig nach DIN
Phones (Kopfhörer)
(2 ×) max.5,6 V/ Ri 220 Ohm kurzschlussfest, optimal für Kopfhörer 200–600 Ohm
Stecker Stereoklinke, 6,3 mm

Sonstige Anschlüsse
Fernbedienung mit Laufwerksfunktionen
Fernbedienung varialble Bandgeschwindigkeit
Diaprojektor oder Überblendeinheit (nachrüstbar)

Technische Daten

Motoren
Dreimotorenlaufwerk, 2 AC-Wickelmotoren; 1 AC-Capstanmotor, elektronisch geregelt(Direktantrieb)
Bandgeschwindigkeit
19 cm/s und 9,5 cm/s, elektronisch umgeschaltet. Toleranz der Sollgeschwindigkeit ±0,2 % (mit externem Zusatz: variable Geschwindigkeit 6,5–28 cm/s, mit eingebauter Geschwindigkeitsregelung bei der MK II: ±10 %)
Schlupf
max. 0,2 %
Tonhöhenschwankungen
(nach DIN 45507)
bei 9,5 cm/s besser als 0,1 %
bei 19 cm/s besser als 0,08 %
Spulengröße
bis 26,5 cm (10,5 Zoll) Durchmesser (Mindest-Kerndurchmesser 6 cm). Bandzug umschaltbar (für kleine Kerndurchmesser)
Umspulzeiten
ca. 135 sec. für 1100 m Tonband
Ununterbrochene Spieldauer
Mit Langspielband 1100 m
3 Std. 12 Min. bei 9,5 cm/s
1 Std. 36 Min. bei 19 cm/s
Zähler
4-stelliges Zählwerk
Laufwerksteuerung
Integrierte Logik für beliebige Funktionsübergänge mit Bandlaufsensor, Motoren kontaktlos, elektronisch umgeschaltet. Alle Funktionen fernsteuerbar. Schaltuhrbetrieb mit Fernbedienung möglich.
Audioelektronik
Entzerrungen
(nach NAB)
9,5 cm/s: 90 µsec / 3180 µsec
19 cm/s: 50 µsec / 3180 µsec
Frequenzgänge
(über Band gemessen, bei −20 VU)
bei 9,5 cm/s
30–16.000 Hz +2/−3 dB
50–10.000 Hz ±1,5 dB
bei 19 cm/s
30–20.000 Hz +2/−3 dB
50–15.000 Hz ±1,5 dB
Vollaussteuerung
514 nWb/m entsprechen 6 dB über 0 VU

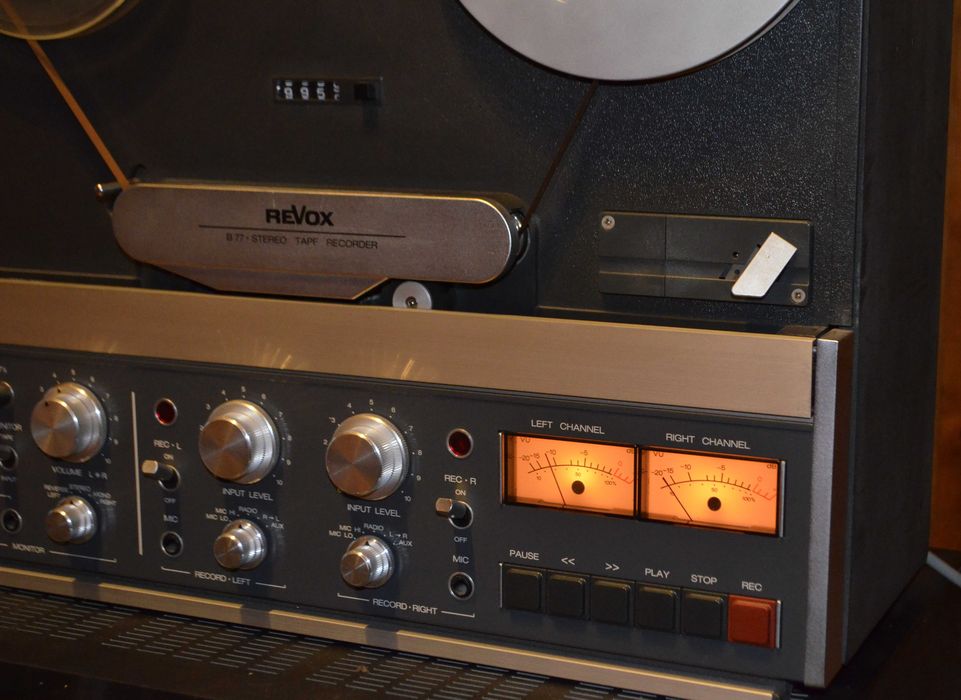

Aussteuerungsanzeige
VU-Meter nach ASA-Norm, mit LED-Übersteuerungsanzeigen
Klirrfaktor (bezogen auf Revox 631 Mastering Tape, 2-Spur)
bei 0 VU (257 nWb/m)
bei 9,5 cm/s 0,5 %
bei 19 cm/s 0,2 %
bei 0 VU (514 nWb/m)
bei 9,5 cm/s 1,5 %
bei 19 cm/s 0,5 %
Geräuschspannungsabstand(nach ASA-A über Band gemessen)
2-Spur:
bei 9,5 cm/s >64 dB (A)
bei 19 cm/s >67 dB (A)
2-Spur:
bei 9,5 cm/s >60 dB (A)
bei 19 cm/s >63 dB (A)
Übersprechdämpfung
(bei 1000 Hz)
Stereo >45 dB
Mono >60 dB
Löschdämpfung
bei 19 cm/s >75 dB
Bestückung
11 IC, 1 Opto-Koppler, 4 Triac, 60 Transistoren, 33 Dioden, 5 LED, 2 Brückengleichrichter, 3 Relais
Stromversorgung
100–240 V ~ ±10 % umschaltbar: 100 V, 120 V, 140 V, 200 V, 220 V, 240 V. Netzfrequenzen 50 bis 60 Hz ohne Umschaltung. Leistungsaufnahme 80 Watt
Netzsicherungen: 100 bis 140 V: 1 AT, 200 bis 240 V: 0,5 AT ***bei 230-V-Netz***Spannungswahlschalter immer auf 240 V***
