W sklad zestawu wchodzi:
- Sterownik schodowy
- 2 czujniki Sharp w obudowie Schneider
- instrukcja obsługi, schemat podłączenia
- gwarancja 3 lata

Prezentacja działania sterownika, na kanale ELECTROOB na YouTube

Dane techniczne:

- zasilanie 12VDC
- 16 wyjść do podświetlenia stopni 12V
- 1 wyjście do podświetlenia poręczy lub dodatkowego oświetlenia na piętrze
- 3 wejścia na czujniki, lub zwykłe włączniki (góra, dół i półpiętro/piętro
- dodatkowe wejście do załączania wszystkich stopni na 10min
- dodatkowe wyjście przekaźnikowe 16A do załączania dowolnego urządzenia
- wbudowany moduł wi-fi TUYA (2,4GHz) po połączeniu z darmową aplikacją
ustawia tryb pracy sterownika po zmroku i w nocy oraz załącza podświetlenie spoczynkowe o okreslonych porach.

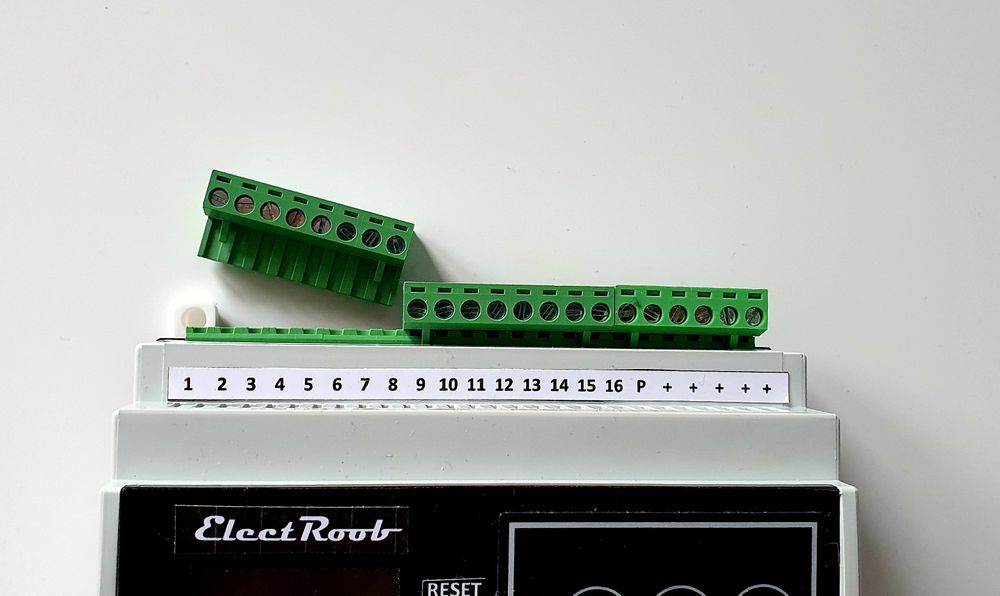

- łatwy montaż i demontaż - podłączenie za pomocą list szybko-rozłącznych
- wymiary sterownika 126x 115 wys. 65mm, montaż na szynę DIN, lub za pomocą kołków

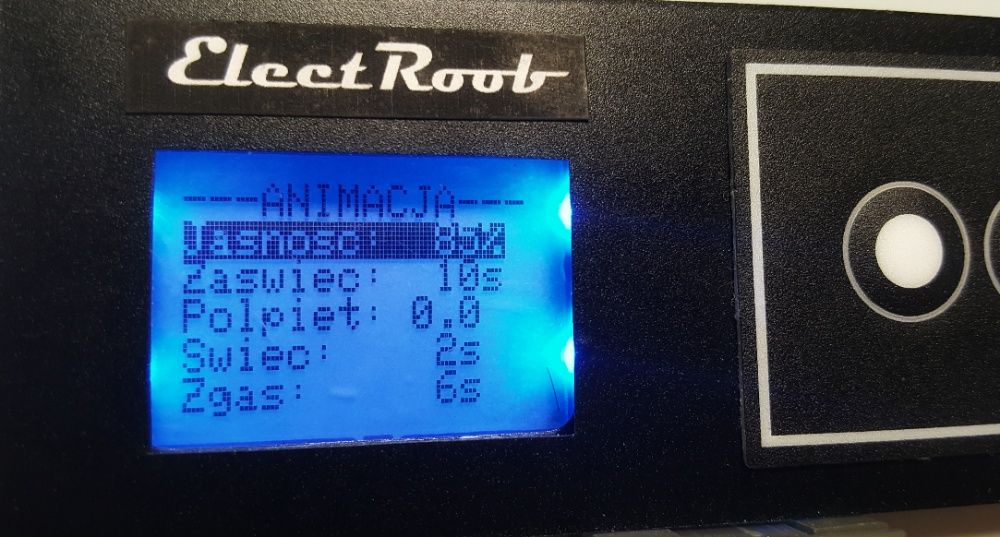

- czytelny wyświetlacz do odczytu i ustawiania parametrów

Funkcje:

- regulacja jasności świecenia
- regulacja szybkości zapalania
- regulacja szybkości wygaszania
- regulacja czasu świecenia
- zapalanie wszystkich stopni gdy na schody wejdzie więcej niż jedna osoba
- tryb pracy ciągłej lub tylko po zmierzchu
- trybu pracy sterownika w nocy
- podświetlenie spoczynkowe wybranych stopni w trybie czuwania sterownika
- dodatkowe wyjście przekaźnikowe, załączane razem ze schodami lub wg harmonogramu w aplikacji

Opis działania

Po aktywacji któregoś czujnika stopnie kolejno zaświecają się i świecą przez ustawiony czas, po czym zostają wygaszone w takiej samej kolejności jak były zaświecane.
Gdy w czasie zaświecania się lub wygaszania stopni na schody wejdzie druga osoba, wszystkie stopnie zostają podświetlone i gasną po 10sek od zadziałania ostatniego czujnika.

Tryby pracy:
1 - Praca ciągła
2- Praca tylko po zmierzchu

Tryby pracy w nocy:
W trybie nocnym wszystkie stopnie zapalają się na raz z odzielnie ustaloną jasnością w zakresie od 1-50%

Podświetlenie spoczynkowe:
Podświetlenie wybranych stopni w trybie czuwania sterownika, można ustawić w zakresie 1-20% jasności.
Można wybrać podświetlenie pierwszego i ostatniego stopnia, pierwszego i ostatniego oraz dwóch środkowych,
co drugiego stopnia, lub samej poręczy.
Podświetlenie to można wyłaczyć lub załączać w 3 trybach:
1- cały czas,
2- po zmierzchu
3- w nocy

Poręcz:
Wyjście „P” (poręcz) załączane jest równocześnie z zapaleniem się pierwszego stopnia, a wyłączane podczas wygaszania ostatnie. Jasność tego wyjścia jest taka sama jak pozostałych wyjść.

Dodatkowy włącznik:
Włącznik podłączamy do we „WŁ” -można zastosować włącznik chwilowy (dzwonkowy) lub normalny.
Po naciśnięciu włącznika krócej niż 1sek. wszystkie stopnie zostają jednocześnie podświetlone na czas 10min.
Wygaszanie stopni następuje po 10min lub ponownym naciśnięciu włącznika.
Po naciśnięciu włącznika dłużej niż 1sek, stopnie pozostają podświetlone do czasu zwolnienia przycisku

Dodatkowy przekaźnik:
Pod styk dodatkowego przekaźnika można podłączyć dowolne urządzenie (np. dodatkowe oświetlenie, podświetlenie nr. domu, podświetlenie elewacji, oświetlenie świąteczne itp.) pracuje w 3 trybach:
- równocześnie z wyjściem Poręcz
- po zmierzchu
- w określonych godzinach
- po zmierzchu do okreslonej godziny.

Isntnieje możliwość montażu sterewnika u klienta. W razie pytań, chętnie pomogę.
