Wprowadzenie

Zastosowanie

Sterownik jest przeznaczony do kompleksowego sterowania pracą urządzenia chłodniczego i posiada zdolność elastycznego dostosowania do wszystkich rodzajów mebli i komór chłodniczych.

Zalety

•Optymalizacja zużycia energii przez cały układ chłodniczy

• Jeden sterownik dla wielu różnorodnych urządzeń chłodniczych

• Wbudowany wyświetlacz na czołowym panelu sterownika

• Szybka kon guracja z wykorzystaniem ustawień fabrycznych

• Wbudowany moduł transmisji danych

• Wbudowany zegar z podtrzymaniem kondensatorowym

Charakterystyka

Regulacja temperatury odbywa się na podstawie sygnałów z jednego lub dwóch czujników, umieszczonych w strumieniu powietrza przed i za parownikiem – odpowiednio czujniki S3 i S4. Sterownik oblicza średnią ważoną z tych odczytów. Wagę sygnałów z obu czujników nastawia się oddzielnie dla funkcji termostatu, termostatu alarmowego i wyświetlania temperatury. Opcjonalnie, w przestrzeni chłodzonej można zainstalować dodatkowy czujnik temperatury produktu S6, przydatny do rejestracji temperatury w konkretnym miejscu w otoczeniu produktu chłodzonego. Temperaturę powierzchni parownika mierzy czujnik S5, który może być wykorzystany w charakterze czujnika końca odszraniania. Oprócz przekaźnika do sterowania elektronicznym zaworem rozprężnym typu AKV, sterownik posiada 5 przekaźników, których funkcje zależą od wybranej aplikacji – poszczególne opcje opisano szczegółowo na stronie 12.

Funkcje

• Termostat dzienny i nocny z sygnałem sterującym dwustanowym lub modulowanym

• Czujnik temperatury produktu S6 i oddzielna nastawa alarmu

• Wybór nastawy termostatu poprzez wejście dwustanowe

• Adaptacyjna regulacja przegrzania

• Adaptacyjne sterowanie odszranianiem w oparciu o wydajność parownika

• Początek odszraniania inicjowany przekaźnikiem czasowym, poprzez wejście dwustanowe lub łącze sieciowe

• Odszranianie naturalne, elektryczne lub gorącym gazem

• Koniec odszraniania zależny od czasu lub temperatury końca odszraniania

• Koordynacja odszraniania w układzie regulatorów „master/slave”

• Okresowa praca wentylatorów po wyłączeniu chłodzenia przez termostat

• Funkcja mycia urządzenia na potrzeby dokumentacji procedur HACCP

• Sterowanie grzałkami poręczowymi według obciążenia dziennego i nocnego lub według punktu rosy

• Wyłącznik drzwiowy • Sterowanie pracą dwóch sprężarek

• Sterowanie zasłonami nocnymi (meble)

• Sterowanie oświetleniem • Funkcja dogrzewania

• Fabrycznie przeprowadzona kalibracja gwarantująca lepszą dokładność pomiarową niż wymagana przez normę EN 441-13, bez potrzeby dodatkowej kalibracji (dla czujnika Pt 1000)

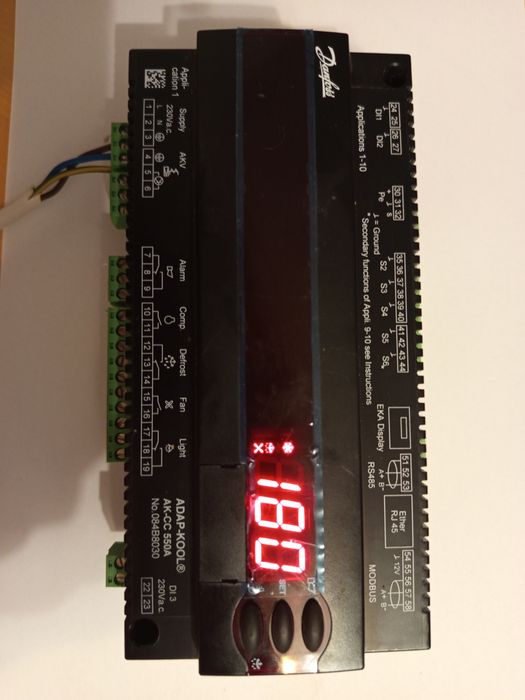

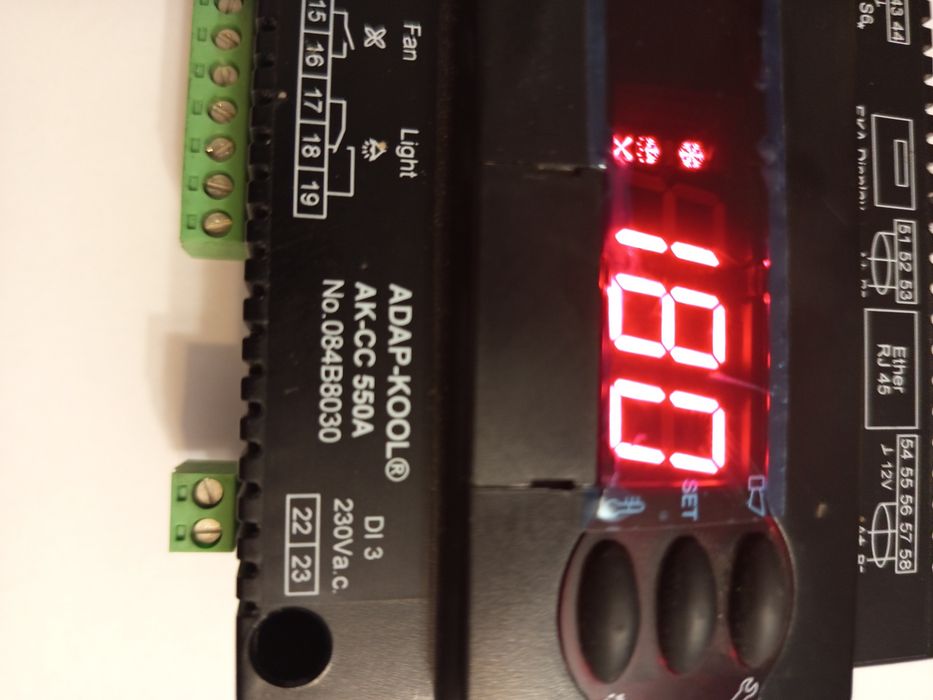

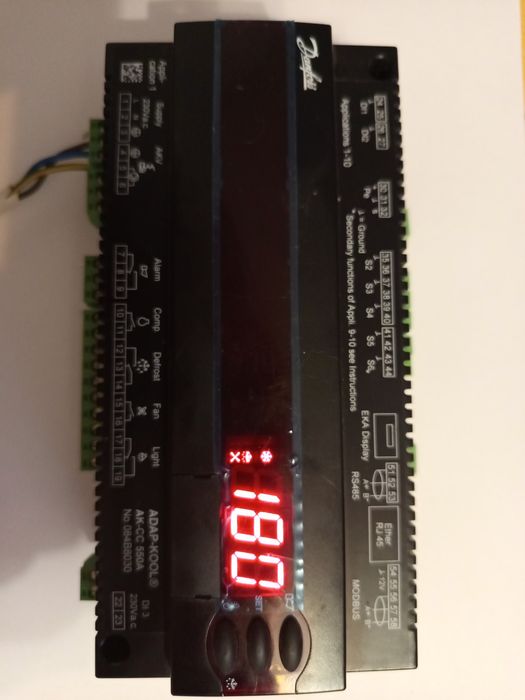

AK-CC550A
